NAVODILA ZA UPORABO HL 1620 S STEINEL

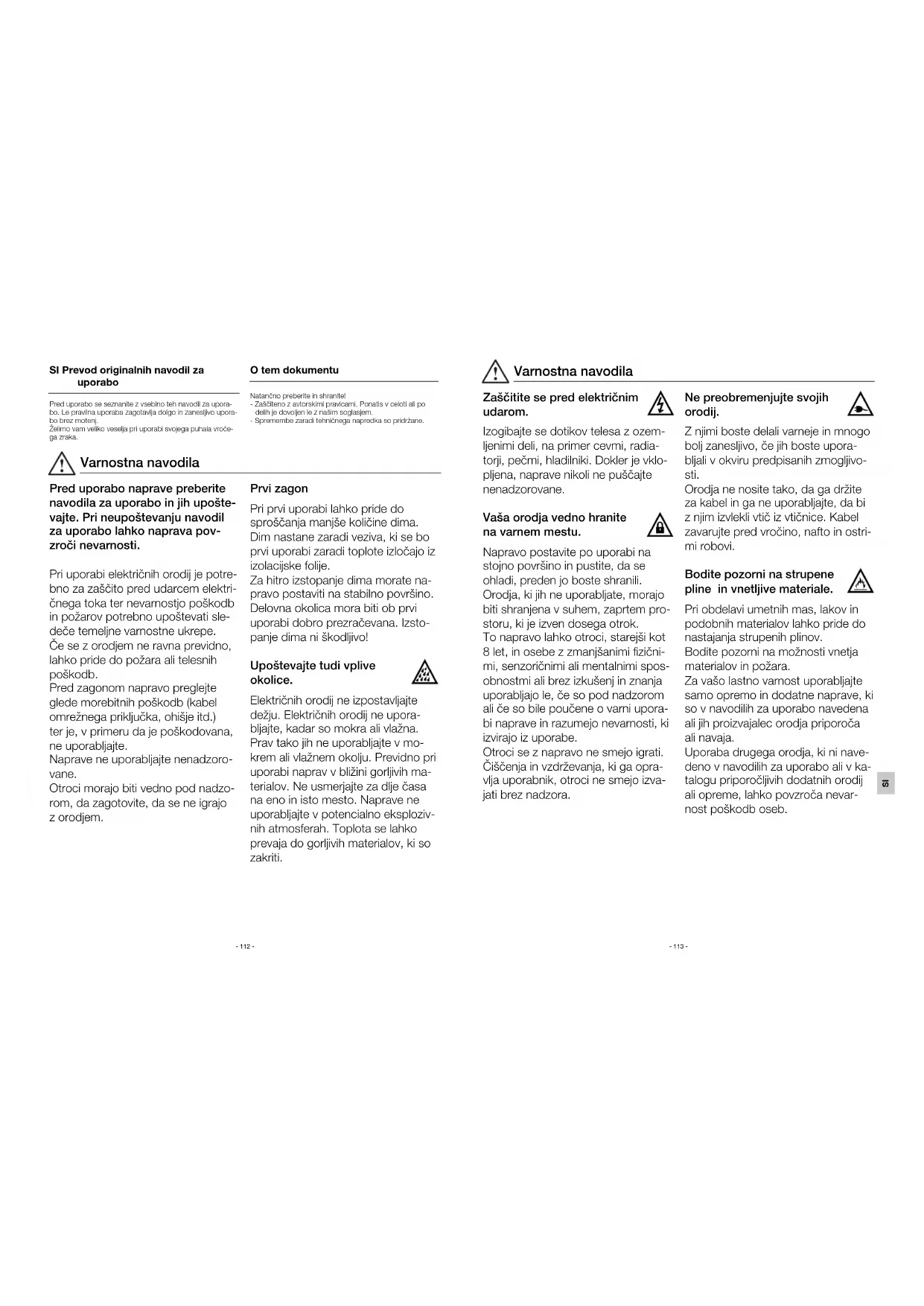

o. Le pravilna uporaba zagotavlja dolgo in zanesljivo upora- bo brez motenj. Želimo vam veliko veselja pri uporabi svojega puhala vroče- ga zraka. SI Prevod originalnih navodil za uporabo O tem dokumentu Pred uporabo naprave preberite navodila za uporabo in jih upošte- vajte. Pri neupoštevanju navodil za uporabo lahko naprava pov- zroči nevarnosti. Pri uporabi električnih orodij je potre- bno za zaščito pred udarcem elektri- čnega toka ter nevarnostjo poškodb in požarov potrebno upoštevati sle- deče temeljne varnostne ukrepe. Če se z orodjem ne ravna previdno, lahko pride do požara ali telesnih poškodb. Pred zagonom napravo preglejte glede morebitnih poškodb (kabel omrežnega priključka, ohišje itd.) ter je, v primeru da je poškodovana, ne uporabljajte. Naprave ne uporabljajte nenadzoro- vane. Otroci morajo biti vedno pod nadzo- rom, da zagotovite, da se ne igrajo z orodjem. Prvi zagon Pri prvi uporabi lahko pride do sproščanja manjše količine dima. Dim nastane zaradi veziva, ki se bo prvi uporabi zaradi toplote izločajo iz izolacijske folije. Za hitro izstopanje dima morate na- pravo postaviti na stabilno površino. Delovna okolica mora biti ob prvi uporabi dobro prezračevana. Izsto- panje dima ni škodljivo! Upoštevajte tudi vplive okolice. Električnih orodij ne izpostavljajte dežju. Električnih orodij ne upora- bljajte, kadar so mokra ali vlažna. Prav tako jih ne uporabljajte v mo- krem ali vlažnem okolju. Previdno pri uporabi naprav v bližini gorljivih ma- terialov. Ne usmerjajte za dlje časa na eno in isto mesto. Naprave ne uporabljajte v potencialno eksploziv- nih atmosferah. Toplota se lahko prevaja do gorljivih materialov, ki so zakriti.

atančno preberite in shranite! - Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po

1. Izklop termozaščite izklopi gretje, če je izstop zraka iz iz-

ustne odprtine premočno oviran (zastoj toplote). Puhalo kljub temu deluje naprej. Na zaslonu vas na to opozori opozorilni trikotnik za izklop. Ko je izpustna odprtina spet prosta, se gretje po krat- kem času spet samo vklopi. Opozorilni trikotnik potem

a zaslonu ugasne. Termozaščitni izklop se lahko odzo- ve tudi po izklopu naprave, zato lahko pri ponovnem

klopu traja dlje kot običajno, da je ponovno dosežena temperatura na izpustni odprtini. *

• samo za HL 2020 E Za vašo varnost Opis naprave - Uporaba Upoštevajte: Razdalja do obdelovanca je odvisna od ma- teriala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pištolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, po- skrbite, da stoji na stabilnem, čistem mestu. HL 1620 S Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Količino zraka in temperaturo lahko nastavite v 2 stopnjah. Na stopnji 1 se doseže 300 °C pri količini zraka 240 l/min, na stopnji 2 pa 500 °C pri 450 l/min. Ta naprava je predvidena izključno za domačo rabo. HL 1820 S Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Količino zraka in temperaturo lahko na- stavite v 3 stopnjah. Na stopnji 1 (hladna stopnja) se doseže 50 °C pri količini zraka 100 l/min, na stopnji 2 se doseže 400 °C pri količini zraka 300 l/min, na stopnji 3 pa 600 °C pri 500 l/min. Zaščitna cev se lahko sname preko bajo- netnega zapirala. HL 1920 E Napravo vklopite in izklopite s stopenjskim stikalom na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka (stopnja 1 je stopnja hladnega zra- ka z 80 °C ) se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80 °C – 600 °C preko na- stavljalnega kolesa . Števila, prikazana na nastavljalnem kolesu od 1 – 9 služijo pri tem za orientacijo. "1" pomeni 80 °C, pri "9" se doseže najvišja temperatura 600 °C. Količi- na zraka se spreminja v treh stopnjah z 150/150-300/300- 500 l/min. Zaščitno cev je mogoče sneti preko bajonet- nega zapirala. HL 2020 E Napravo vklopite in izklopite s stopenjskim stikalom na

rbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka s stikalom se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju

emperatura. Nastavljena želena temperatura je na zaslonu vidna 3 sekunde, nato pa se med nižanjem ali višanjem tem- perature prikaže dejanska temperatura na izpihovalni cevi. V tem obdobju znak °C/°F utripa. Takoj, ko je dosežena želena temperatura, se ta znak prikaže na zaslonu za stalno. V pi- halni stopnji 1 znaša temperatura 80 °C. Pri menjavi od pi- halne stopnje 2 ali 3 z višjimi temperaturami k pihalni stopnji 1 traja kratek čas, da se naprava ohladi na 80 °C. Med ohla- jevanjem je na LCD-zaslonu prikazana dejanska tempe- ratura na izhodu iz šobe. Po izklopu naprave ostane zadnja nastavljena vrednost ohranjena. Zaščitno cev je mogoče sneti preko bajonetnega zapirala. Menjava kabla (samo HL 2020 E) Če je omrežni kabel poškodovan, ga je mogoče brez težav zamenjati brez odpiranja ohišja:

3. Vlečno razbremenitev odpustite.

(1. privijačite omrežne sponke itd.) ponovno pritrdite. Popravila na napravi lahko izvajajo le strokovnjaki. To električno orodje ustreza vsem zadevnim varnostnim predpisom. Popravila smejo izvajati samo elek- trostrokovnjaki, sicer lahko pride do nesreč z udeležbo upravljalca. Poškodovano omrežno napeljavo te naprave mora zamenjati izdelovalec ali njegova služba za stranke oz. podobno usposobljena oseba, da ne nastanejo nevarne situacije. Prikaz preostale toplote (samo za HL 2020 E) Prikaz preostale toplote je namenjen optičnemu opozorilu za preprečeva- nje poškodb ob neposrednem stiku kože z vročo izpustno cevjo. Prikaz preostale toplote deluje tudi, ko je omrežni kabel izvlečen. Od delovanja 90 sekund je prikaz pripravljen na delovanje in utripa, do- kler temperatura na izpustni cevi ob temperaturi okolice ne pade na manj kot 60 °C. Če naprava dela manj kot 90 se- kund, prikaz preostale toplote ni aktiven. V vsakem primeru je odgo- voren uporabnik, ki mora biti pri vsa- kem delu s puhali vročega zraka previden. Te varnostne napotke hranite skupaj z napravo. Varnostna navodila

podaj je prikazanih nekaj načinov uporabe puhala vročega zraka STEINEL. Ta izbira ne obsega vseh možnosti – verjet-

o se boste sami spomnili še drugih načinov uporabe.

no hitro in enakomerno krčenje je mogoče izvesti z reflek- torsko šobo. Tesnjenje in stabilizacija kabelskih mostičev, izolacija spajkanih mest, združevanje kabelskih vrvi, oplašče- vanje lestenčnih spojk. Preoblikovanje PVC-ja: Plošče, cevi ali smučarske čevlje je mogoče z vročim zrakom zmehčati in jih oblikovati. Prižiganje žara: V trenutku prične oglje za žar žareti, čakanje odpade. Odtajanje: Vodi za vodo, zamrznjene ključavnice, stopnice. Pazljivo odtajanje in sušenje hkrati v enem delovnem koraku. Mehko spajkanje: Najprej očistite kovinske dele, ki jih nameravate povezati, nato mesto spajkanja ogrejte z vročim zrakom in dodajajte žico za spajkanje. Pri spajkanju uporabite talilo za prepreči- tev nastajanja oksida ali žico za spajkanje z žilo s talilom. Varjenje in fugiranje umetnih mas: Vsi deli, ki jih boste varili, morajo biti iz ene umetne mase. Uporabite ustrezno varilno žico. Varjenje folij: Folije položite drugo preko druge in jih zvarite. Vroči zrak usmerite s šobo z režo pod zgornjo folijo, nato pritisnite s pritisnim valjem obe foliji trdno skupaj. Dodatna možnost: popravljanje šotorskih krila iz PVC-ja s prekrivnim varje- njem s šobo z režo.- 117 - Oprema (glejte sliko na ovojnini) V svoji trgovini boste našli veliko izbiro opreme. 1 Šoba s širokim curkom 50 mm št. art. 0701132 Šoba s širokim curkom 75 mm št. art. 0702123 Sevalna šoba 50 mm št. art. 0703114 Sevalna šoba 75 mm št. art. 0704105 Komplet strgal za barvo št. art. 0103176 Odbojna šoba št. art. 0705197 Kontakt za stiskanje Ø 0,5-1,5 št. art. 006655Ø 1,5-2,5 št. art. 006648Ø 0,1-0,5 – Ø 4,0-6,0 št. art. 0066628 Skrčne cevi4,8-9,5 mm št. art. 0714171,6-4,8 mm št. art. 0713184,0-12,0 mm št. art. 072766Komplet skrčnih cevi 3-delni št. art. 0758119 Odbojna šoba za spajkanje št. art. 07461610 Reducirna šoba 14 mm* št. art. 07071711 Reducirna šoba 9 mm* št. art. 07061812 Fini filter za prah št. art. 07821813 HL-Scan št. art. 01491914 Široka šoba z zarezami* št. art. 07471515 Pritisni valjček št. art. 01231116 Varilna žica iz umetne mase*Trdi PVC št. art. 073114HDPE: št. art. 071219PP: št. art. 073411ABS: št. art. 07421017 Varilni nastavek št. art. 070915(* samo za HL 1920 E in HL 2020 E) (glejte stran 160) Izjava o skladnosti Garancija proizvajalca Ta izdelek podjetja Steinel je zelo skrbno izdelan, preverjenglede delovanja in varnosti po veljavnih predpisih in kontro-liran v naključnem preizkusu. Podjetje STEINEL daje ga-rancijo na brezhibno kakovost in delovanje proizvoda.Garancijska doba znaša 36 mesecev oz. 600 obratovalnihur in prične veljati z dnevom prodaje porabniku. Odstranju-jemo motnje zaradi napake v materialu ali izdelavi. Garan-cijska storitev obsega popravilo ali zamenjavo okvarjenihdelov po naši izbiri. Garancijska storitev odpade pri okva-rah na obranih delih, pri okvarah in pomanjkljivostih, ki soposledica nepravilne uporabe ali vzdrževanja ter pri prelo-mih ali padcih. Nadaljnje poškodbe na drugih predmetihso izključene.Garancija bo odobrena le ob dostavi dobro zapakirane nerazstavljene naprave s kratkim opisom napake, blagajni-škim potrdilom ali računom (datum nakupa in štampiljkatrgovca), poslane na ustrezno servisno Servis za popravila:Po poteku garancijske dobe ali pri napa-kah brez garancijske pravice se posve-tujte z našim servisnim obratom gledepopravila.- 116 - Elementi naprave Izpihalna cev iz legiranega jekla dprtina za dovod zraka z mrežico za preprečevanjepred vdiranjem tujkovSnemljiva zaščitna (za težko dostopna mesta) ehko podnožje in Mehka kapica za preprečevanjenagibanja in zdrsa pri uporabi na mestu rpežen gumijasti kabel topenjsko stikalo za nastavitev količine zraka (2-stopenjsko/3-stopenjsko)Nastavno kolo za nastavitev temperature ipka za nastavitev temperature adzor temperature po LCD-zaslonuPrijeten mehek ročajObešalo rikaz preostale toplote (samo za HL 2020 E)Omrežni kabel, zamenljiv (samo za HL 2020 E)

ačini uporabeCevi, fitingi, plošče, gradbeni profili, ehnični kalupiTemperatura varjenja 300 °C adi, košare, kanistri, zolacijski material, ceviTemperatura varjenja 300 °C dtočne cevi HT, kalupi sedišč, ovojnine, deli za vozilaTemperatura varjenja 250 °C eli za vozila, ohišja naprav, kovčkiTemperatura varjenja 350 °C azpoznavne značilnostiV plamenu zogleni, ster vonj; ropotajoč zvok vetlo rumen plamen, apljice gorijo naprej, vonj po ugasnjeni sveči; ropotajoč zvok vetel plamen z modrim jedrom, kapljice gorijo naprej, oster vonj; ropotajoč zvok rn, kosmičast ogenj, sladkoben vonj; ropotajoč zvok omoč za izbiro pravilne varilne žice pri varjenju umetnih mas 220-230 V, 50/60 Hz1600 W

/ K = 0,08 m/s 0,670 kgHL 1820 SHL 1620 SPridržujemo si pravico do tehničnih sprememb.Omrežni priključek Moč StopnjaKoličina zraka (l/min.)Temperatura (°C)Nastavitev temperaturePrikaz temperaturePrikaz preostale toploteRazred zaščite(brez priključka za zaščitni vodnik)Izklop termozaščiteToplotna varovalkaNivo emisij zvočnega tlakaSkupna vrednost nihanjaTeža220-230 V, 50/60 Hz1800 W

≤ 70 dB (A)≤ 2,5 m/s / K = 0,08 m/s 0,880 kg Tehnični podatki HL 1920 EHL 2020 EPridržujemo si pravico do tehničnih sprememb.Omrežni priključek Moč StopnjaKoličina zraka (l/min.)Temperatura (°C)Nastavitev temperaturePrikaz temperaturePrikaz preostale toploteRazred zaščite(brez priključka za zaščitni vodnik)Izklop termozaščiteToplotna varovalkaNivo emisij zvočnega tlakaSkupna vrednost nihanjaTeža220-230 V, 50/60 Hz2000 W
