KASUTUSJUHEND HL 1620 S STEINEL

Električne uređaje, pribor i ambalažu treba zbrinuti na ekolo-ški način odvozom na reciklažu.Ne bacajte električne uređaje u kućni otpad!Samo za zemlje EU:Prema važećim europskim direktivama za stare električne ielektroničke uređaje i njihovoj implementaciji u nacionalnopravo, električni uređaji koji se više ne mogu koristiti morajuse posebno sakupiti i zbrinuti na ekološki način odvozom nareciklažu.- 125 - Hoidke oma tööriistu kindlalt alal. Asetage seade pärast kasutamist seisupinnale ja laske tal enne ära- pakkimist maha jahtuda. Mittekasutatavaid tööriistu tuleb hoida alal kuivas suletud ruumis ja lastele kättesaamatul viisil. Antud seadet tohivad kasutada lap- sed alates 8 eluaastast ja piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ning teadmistega isikud järelevalve all või juhul, kui neid on seadme ohutu ka- sutamise osas juhendatud ja nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Puhastust ja kasutajapoolset hool- dust ei tohi lapsed järelevalveta teos- tada. Ärge koormake oma tööriistu üle. Nad töötavad paremini ja ohutumalt esitatud võimsusvahemikus. Ärge kasutage kaablit seadme kand- miseks ega pistiku seinakontaktist väljatõmbamiseks. Kaitske kaablit kuumuse, õli ja teravate servade eest. Pöörake tähelepanu mürgistele gaasidele ja süttimisohule. Plastmasside, värvide ja sarnaste materjalide töötlemisel võivad mürgi- sed gaasid välja tungida. Pöörake tähelepanu tule- ja süttimi- sohule. Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tööriista tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kata- loogis soovitatud kasutustööriistade või tarvikute kasutamine võib tähen- dada Teile isiklikku vigastusohtu. Remont ainult elektrispetsialisti poolt. Antud elektritööriist vastab asja- omastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsia- list, sest vastasel juhul võivad käitajal õnnetused juhtuda. Kui antud sead- me võrguühendusjuhe saab kahjus- tada, siis tuleb see lasta ohtude väl- timiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul uuega asendada.

alun tutvuge enne kasutamist käesoleva kasutusjuhendiga. Sest üksnes asjakohasel ümberkäimisel on tagatud pikaajali-

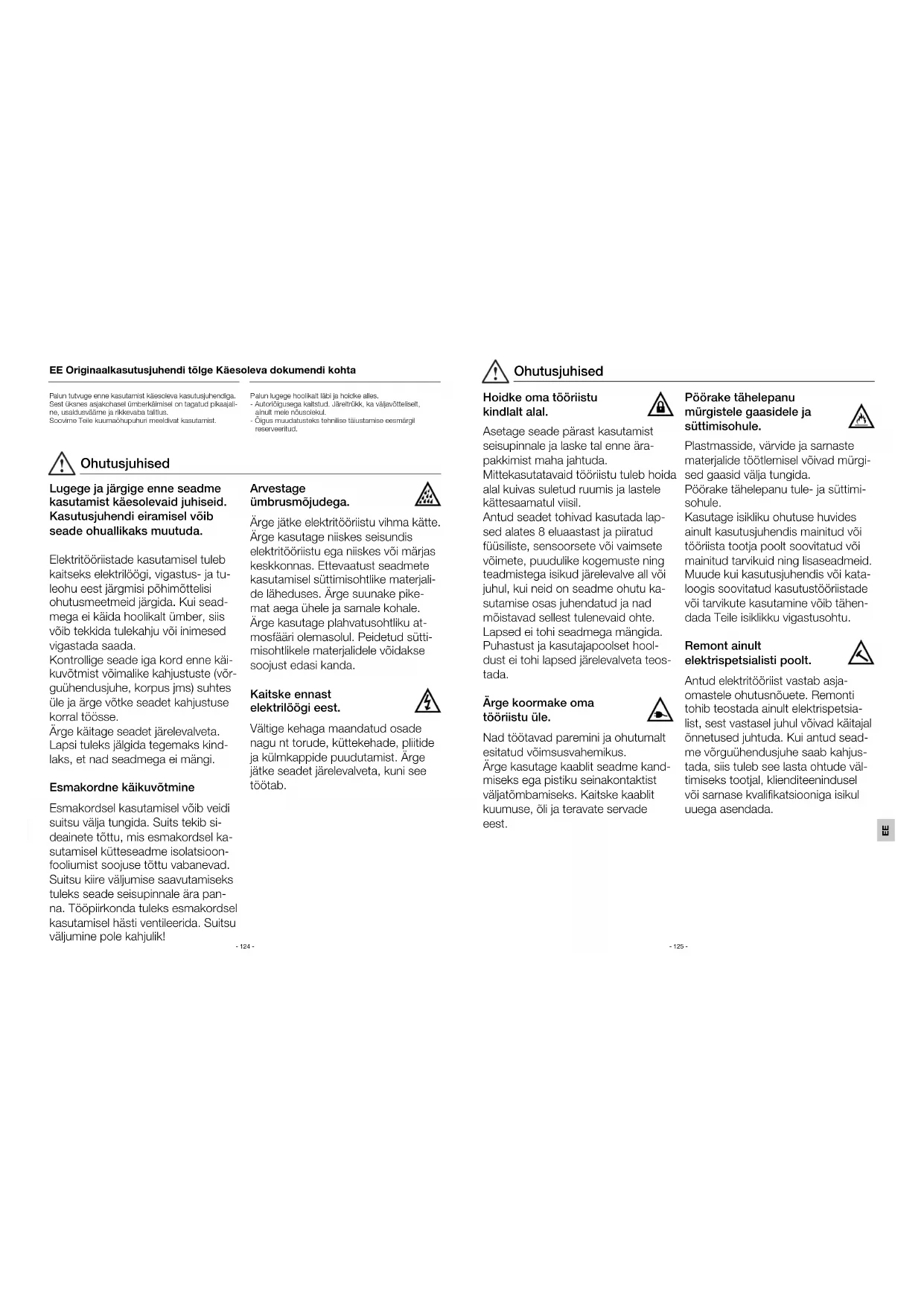

e, usaldusväärne ja rikkevaba talitlus. Soovime Teile kuumaõhupuhuri meeldivat kasutamist. EE Originaalkasutusjuhendi tõlge Käesoleva dokumendi kohta Lugege ja järgige enne seadme kasutamist käesolevaid juhiseid. Kasutusjuhendi eiramisel võib seade ohuallikaks muutuda. Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tu- leohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida. Kui sead- mega ei käida hoolikalt ümber, siis võib tekkida tulekahju või inimesed vigastada saada. Kontrollige seade iga kord enne käi- kuvõtmist võimalike kahjustuste (võr- guühendusjuhe, korpus jms) suhtes üle ja ärge võtke seadet kahjustuse korral töösse. Ärge käitage seadet järelevalveta. Lapsi tuleks jälgida tegemaks kind- laks, et nad seadmega ei mängi. Esmakordne käikuvõtmine Esmakordsel kasutamisel võib veidi suitsu välja tungida. Suits tekib si- deainete tõttu, mis esmakordsel ka- sutamisel kütteseadme isolatsioon- fooliumist soojuse tõttu vabanevad. Suitsu kiire väljumise saavutamiseks tuleks seade seisupinnale ära pan- na. Tööpiirkonda tuleks esmakordsel kasutamisel hästi ventileerida. Suitsu väljumine pole kahjulik! Arvestage ümbrusmõjudega. Ärge jätke elektritööriistu vihma kätte. Ärge kasutage niiskes seisundis elektritööriistu ega niiskes või märjas keskkonnas. Ettevaatust seadmete kasutamisel süttimisohtlike materjali- de läheduses. Ärge suunake pike- mat aega ühele ja samale kohale. Ärge kasutage plahvatusohtliku at- mosfääri olemasolul. Peidetud sütti- misohtlikele materjalidele võidakse soojust edasi kanda. Kaitske ennast elektrilöögi eest. Vältige kehaga maandatud osade nagu nt torude, küttekehade, pliitide ja külmkappide puudutamist. Ärge jätke seadet järelevalveta, kuni see töötab.

alun lugege hoolikalt läbi ja hoidke alles. - Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt,

inult meie nõusolekul. - Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Ohutusjuhised Ohutusjuhised EE- 127 - eadmed on varustatud 2-astmelise termokaitsmega:1. Üks termokaitsme-väljalülitus lülitab küttesüsteemi välja, ui õhu väljumist väljapuhkeavast liiga tugevasti takista-takse (soojuspais). Puhur töötab siiski edasi. Displeil vii-datakse väljalülitusele ohukolmnurgaga.Kui väljapuhkeava on jälle vaba, siis lülitub küttesüsteemlühikese aja möödudes jälle iseseisvalt juurde. Seejärel ustub ohukolmnurk displeilt. Termokaitsme-väljalülitusvõib rakenduda ka pärast seadme väljalülitamist nii, et ärast uuesti sisselülitamist võib kesta harilikust kauem,kuni väljapuhkeaval saavutatakse vastav temperatuur. * . Termokaitse lülitab seadme ülekoormamisel täielikult välja.* ainult HL 2020 E Teie ohutuse huvides Seadme kirjeldus – käikuvõtmine Palun pidage silmas: Kaugus töödeldavast objektist läh-tub materjalist ja ettekavatsetavast töötlemisviisist. Tehkealati esmalt õhukoguse ja temperatuuri test! Tarvikutenasaadaval olevate pealepistetavate düüsidega (vt tarvikutelehekülg ümbrisel) saab kuuma õhku punkti- või pinnatäp-susega juhtida. Ettevaatust kuumade düüside vaheta-misel! Kui kasutate kuumaõhupuhurit statsionaarseadme-na, siis pöörake tähelepanu stabiilsele, libisemiskindlaleseisule ja puhtale aluspinnale. HL 1620 S Seadet lülitatakse sisse ja välja käepideme tagaküljel asuvaastmelülitiga . Õhukogust ja temperatuuri saab seadista-da 2-s astmes. Astmel 1 saavutatakse 300 °C õhukogusel 240 l/min, astmel 2 on selleks 500 °C tootlikkusel 450 l/min.Antud seade on ette nähtud eranditult kodukasutuseks. HL 1820 S Seadet lülitatakse sisse ja välja käepideme tagaküljel asuvaastmelülitiga . Õhukogust ja temperatuuri saab seadista-da 3-s astmes. 1. astmel (külm aste) saavutatakse 50 °Cõhukoguse juures 100 l/min, 2. astmel on selleks 400 °Cõhukoguse juures 30 l/min ja 3. astmel 600 °C õhukoguse juures 500 l/min. Kaitsetoru saab bajonettsulguri abil ma- ha võtta. HL 1920 E Seadet lülitatakse sisse ja välja käepideme tagaküljel asuvaastmelülitiga . Peale pöörete/õhukoguse kolmeastmelisereguleerimise (aste 1 on külmaõhuaste 80 °C) on võimalikastmetel 2 ja 3 temperatuuri vahemikus 80 °C – 600 °C sea- deratta kaudu sujuvalt seadistada. Seaderattal näidata- vad numbrid 1–9 on ette nähtud orienteerumiseks. »1« tähendab 80 °C, »9« juures saavutatakse maksimaalne temperatuur 600 °C. Õhukogus varieerub kolmes astmes150/150–300/300–500 l/min. Kaitsetoru saab bajonett-sulguri abil maha võtta. HL 2020 E Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva

stmelülitiga . Peale pöörete/õhukoguse kolmeastmelise reguleerimise lüliti kaudu on võimalik astmetel 2 ja 3 tem- peratuuri vahemikus 80 °C kuni 630 °C nookurlüliti kau-

u sujuvalt seadistada. Sihttemperatuuri saab 10 °C astme- tena kippklahvi paremale küljele „+“ vajutades tõsta või kippklahvi vasakule küljele „–“ vajutades langetada. Kipp-

lahvi lühiajaline vajutamine tõstab või langetab sihttempera-tuuri ühekordselt 10 °C võrra. Klahvi pikemaajaline vajutami- e tõstab või langetab temperatuuri jooksvalt 10 °C sammu-dena, kuni kippklahv lastakse lahti või on seadistatud mini-maalne või maksimaalne temperatuur. Seadistatud nimitem- eratuur on 3 sekundit displeil nähtav, seejärel näidataksetemperatuuri langetamise või tõstmise ajal väljapuhketorul te-gelikult valitsevat temperatuuri. Selle ajavahemiku vältel°C/°F-märk vilgub. Kui nimitemperatuur on saavutatud, siisilmub antud märk kohe konstantselt displeile. Puhuriastmel 1 on temperatuur 80 °C. Kõrgemate temperatuuridega puhuriastmetelt 2 või 3 puhu-riastmele 1 ümberlülitamisel kulub veidi aega, kuni seade on80 °C peale maha jahtunud. Mahajahtumise ajal näidatakse LCD-näidikul düüsi väljundis valitsevat tegelikku tempera- tuuri. Pärast seadme väljalülitamist säilib viimati seadistatudväärtus. Kaitsetoru saab bajonettsulguri kaudu maha võtta. Kaabli vahetamine (ainult HL 2020 E) Kui võrgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta välja vahetada:1. Tähtis! Lahutage seade võrgust.2. Lahutage seade võrgust. kruvi ja tõmmake kaitsekübarmaha.3. Vabastage tõmbetakisti

4. Tõmmake võrguklemmid tõmbetakisti

5. Kaablist välja.6. Pange uus kaabel sisse ja kinnitage taas vastupidises järjekorras (1. Keerake võrguklemmid kinni jne).

Jääkkuumuse näidik (ainult HL 2020 E) Jääkkuumuse näidik on ette nähtud optilise hoiatusjuhisena, et vältida naha vahetul kokkupuutel kuuma väljapuhketoruga tekkivaid vigastusi. Jääkkuumuse näidik talitleb ka välja- tõmmatud võrgukaabli korral! 90-sekundilise käituse järel on näidik talitlusvõimeline ja vilgub senikaua, kuni väljapuhketoru temperatuur on ruumitemperatuuril alla 60 °C langenud. Kui seadet käitati vähem kui 90 sekundit, siis pole jääkkuumu- se näidik aktiivne. Vastutus lasub igal juhul kasutajal ja kuumaõhupuhurite- ga ümberkäimisel tuleb olla alati et- tevaatlik. Hoidke kaesolev kasutusjuhend seadme juures alles. Ohutusjuhised

lljärgnevalt näitame Teile mõningaid STEINELi kuumaõhu-puhuri rakendusi. Kõnealuse valikuga pole võimalused sugu- i lõppenud – kindlasti tulevad Teile kohe edasised raken-dusnäited meelde.Värvi eemaldamine: ärv kuumutatakse pehmeks ja selle saab spaatli või kaabit-saga puhtalt eemalda.Termokahandamine: ermokahanev toru lükatakse isoleeritava koha peale ja soo-jendatakse kuuma õhuga. Seeläbi kahaneb voolik u 50% ma läbimõõdust ja hoolitseb tiheda ühenduse eest. Eriti kii-re ja ühtlane kahanemine toimub reflektordüüsidega. Kaablihargnemiste tihendamine ja stabiliseerimine, jootekohtadeisoleerimine, kaabliharude kokkuliitmine, ridaklemmide väline vooderdamine.PVC vormimine:Plaadid, torud ja suusasaapad muutuvad kuuma õhugapehmeks ning vormitavaks.Grilli süütamine:Grillsüsi hõõgub silmapilkselt; ootamine pole vajalik.Ülessulatamine:Veetorustikud, külmunud ukselukud, trepiastmed. Säästlikülessulatamine ja kuivatamine ühe töökäiguga.Pehmejootmine:Puhastage esmalt liidetavad metalldetailid, soojendage joo-tekohta kuuma õhuga ning andke jootetraati peale. Kasuta-ge jootmisel oksiidi moodustumise vältimiseks räbustit võiräbustisoonega jootetraati.Plastmassi keevitamine ja vuukimine:Kõik detailid, mis tuleb kokku keevitada, peavad koosnemasamast plastmassist. Kasutage vastavat keevitustraati.Kile keevitamine:Kiled asetatakse üksteise peale ja keevitatakse kokku. Kuumõhk juhitakse lõhikdüüsiga ülemise kile alla ja seejärel pressi-takse mõlemad kiled surverulliga tugevasti kokku. Samutivõimalik: PVC-st telgiseinte remontimine lõhikdüüsiga ülestikku keevitades.

Tarvikud (vt joon. ümbrisel) Edasimüüja juures on saadaval lai sortiment tarvikuid. 1 Lai kiirgusdüüs 50 mm Art nr 0701132 Lai kiirgusdüüs 75 mm Art nr 0702123 Kiirgusdüüs 50 mm Art nr 0703114 Kiirgusdüüs 75 mm Art nr 0704105 Värvikaabitsate komplekt Art nr 0103176 Reflektordüüs Art nr 0705197 Termokahanevad presshülsid Ø 0,5-1,5 Art nr 006655Ø 1,5-2,5 Art nr 006648Ø 0,1-0,5 – Ø 4,0-6,0 Art nr 0066628 Kahandvoolikud4,8-9,5 mm Art nr 0714171,6-4,8 mm Art nr 0713184,0-12,0 mm Art nr 072766Kahandvoolikute komplekt 3-osaline Art nr 0758119 Jootmise reflektordüüs* Art nr 07461610 Ahendusdüüs 14 mm* Art nr 07071711 Ahendusdüüs 9 mm* Art nr 07061812 Peentolmufilter Art nr 07821813 HL-Scan Art nr 01491914 Lai lõhikdüüs* Art nr 07471515 Surverull Art nr 01231116 Plastmassi keevitustraat*Kõva PVC: Art nr 073114HDPE: Art nr 071219PP: Art nr 073411ABS: Art nr 07421017 Keevitusking* Art nr 070915(* ainult HL 1920 E ja HL 2020 E jaoks)(vt lk 160) Vastavusdeklaratsioon Tootja garantii STEINELi toode on valmistatud suurima hoolikusega, ontalitluslikult ja ohutusalaselt kehtivate eeskirjade aluselkontrollitud ning läbinud seejärel pistelise kontrolli. STEINEL annab toote laitmatute omaduste ja talitluse kohta garantii.Garantiitähtaeg on 36 kuud või vastavalt 600 töötundi jaalgab tarbijale toote ostmise päevast. Me kõrvaldame ma-terjali- või tootmisvigadest tulenevad puudused, garantii-teenus toimub meie valikul remontimise või puudulike de-tailide uutega asendamise teel. Garantii ei kehti kuluosade,kahjustuste ja kahjude ning puuduste kohta, mis on tekki-nud asjatundmatu ümberkäimise, hoolduse või allakukku-misest tingitud purunemise tõttu. Kõrvalistele esemetelepõhjustatud edasised järgkahjud on välistatud.Garantiinõue rahuldatakse ainult siis, kui osandamata sea-de saadetakse koos kassatšeki või arvega (ostukuupäev ja kaupluse tempel) korralikult pakendatuna vastavasseteeninduspunkti või antakse esimese 6 kuu vältel edasi-müüjale üle. Remonditeenus:Pärast garantiiaja lõppu või puudustekorral, millele garantii ei kehti, küsige pa-randamisvõimaluste kohta lähimast tee-nindusjaamast järele.- 128 - Seadme elemendid

oostevabast terasest väljapuhketoru õrestikuga õhu sisselase hoiab võõrkehad eemalÄravõetav kaitsetoru raskesti ligipääsetavate kohtade jaoks) ehme seisujalg ja pehme kübar ümberkukkumis- jalibisemiskindlaks statsionaarseks töökasutuseks oormatav kummikaabel stmelüliti õhukoguse seadistamiseks (2-astmeline/3-astmeline) eaderatas temperatuuri seadistamiseksKlahv temperatuuri seadistamiseksTemperatuuri järelevalve LCD-näidikuga eeldiv pehme käepide iputi ääkkuumuse näidik (ainult HL 2020 E)Vahetatav võrgukaabel (ainult HL 2020 E)

asutusviisidTorud, fittingud, plaadid, ehitusprofiilid, ehnilised kujudetailid300 °C keevitustemperatuur annid, korvid, kanistrid, solatsioonimaterjal, torud300 °C keevitustemperatuur T äravoolutorud, istmekestad, pakendid, sõidukite detailid250 °C keevitustemperatuur õidukite detailid, seadmete korpused, kohvrid350 °C keevitustemperatuur uvastamistunnusedSöestub leegis, erav lõhn; kõrisev kõla elekollane leek, ilgad põlevad edasi, lõhnab kustuva küünla järele; kõrisev kõla inise südamikuga hele leek, tilgad põlevad edasi, terav lõhn; kõrisev kõla ust, helvestega suits, magusapoolne lõhn; kõrisev kõla ige keevitustraadi valimisabi plastmassi keevitamisel 220-230 V, 50/60 Hz1600 W

jah ≤ 70 dB (A)≤ 2,5 m/s / K = 0,08 m/s 0,670 kgHL 1820 SHL 1620 SÕigus tehnilisteks muudatusteks reserveeritudVõrguühendusVõimsus Aste Õhukogus (l/min.)Temperatuur (°C)Temperatuuri seadistamineTemperatuurinäidikJääkkuumuse näidikKaitseklass(kaitsejuhiühenduseta)Termokaitsme-väljalülitusTermokaitseEmissioonhelirõhutaseVibratsiooni koguväärtus Kaal 220-230 V, 50/60 Hz1800 W

jah jah ≤ 70 dB (A)≤ 2,5 m/s / K = 0,08 m/s 0,880 kg Tehnilised andmed HL 1920 EHL 2020 EÕigus tehnilisteks muudatusteks reserveeritudVõrguühendusVõimsus Aste Õhukogus (l/min.)Temperatuur (°C)Temperatuuri seadistamineTemperatuurinäidikJääkkuumuse näidikKaitseklass(kaitsejuhiühenduseta)Termokaitsme-väljalülitusTermokaitseEmissioonhelirõhutaseVibratsiooni koguväärtus Kaal 220-230 V, 50/60 Hz2000 W
