LIETOŠANAS INSTRUKCIJA HL 1620 S STEINEL

GAMINTOJO METŲ GARANTIJAG Elektros prietaisai, priedai ir pakuotės turi būti perdirbamiaplinkai nekenksmingu būdu.Neišmeskite elektros prietaisų kartu su buitinėmisatliekomis!Tik ES šalimsRemiantis galiojančia Europos Sąjungos Direktyva dėl elekt-ros ir elektronikos įrangos atliekų ir jos perkėlimo į nacionali-nę teisę, nebetinkami naudoti elektros prietaisai turi būti ren-kami atskirai ir perdirbami aplinkai nekenksmingu būdu.Uzmanieties no indīgām gāzēm un uzliesmošanas riska. Apstrādājot plastmasas, lakas un līdzīgus materiālus, var izdalīties indīgas gāzes. Ievērojiet ugunsdrošības prasības. Jūsu drošībai izmantojiet tikai deta- ļas un palīgierīces, kuras minētas lietošanas instrukcijā, vai kuras iesaka ierīces ražotājs. Lietošanas instrukcijā vai katalogā neminētu instrumentu vai piederumu lietošana var radīt risku lietotāja drošībai. Ierīces remontu drīkst veikt tikai profesionāls elektriķis. Šis elektroinstruments atbilst vieno- tajām drošības normām un noteiku- miem. Remonta darbus drīkst veikt tikai profesionāls elektriķis, pretējā gadījumā tas var radīt draudus lieto- tāja drošībai. Ja tiek bojāts šīs ierī- ces elektropieslēguma kabelis, to nomaina ierīces ražotājs, tā pārstāvis vai klientu apkalpošanas dienests, vai arī cita tikpat kvalificēta persona. Šādi Jūs izvairīsieties no apdraudēju- ma Jūsu drošībai un veselībai. - 137 -- 136 -

irms izmantošanas lūdzam iepazīties ar šo montāžas pamācību. Jo vienīgi lietpratīga lietošana nodrošina ilglaicīgu,

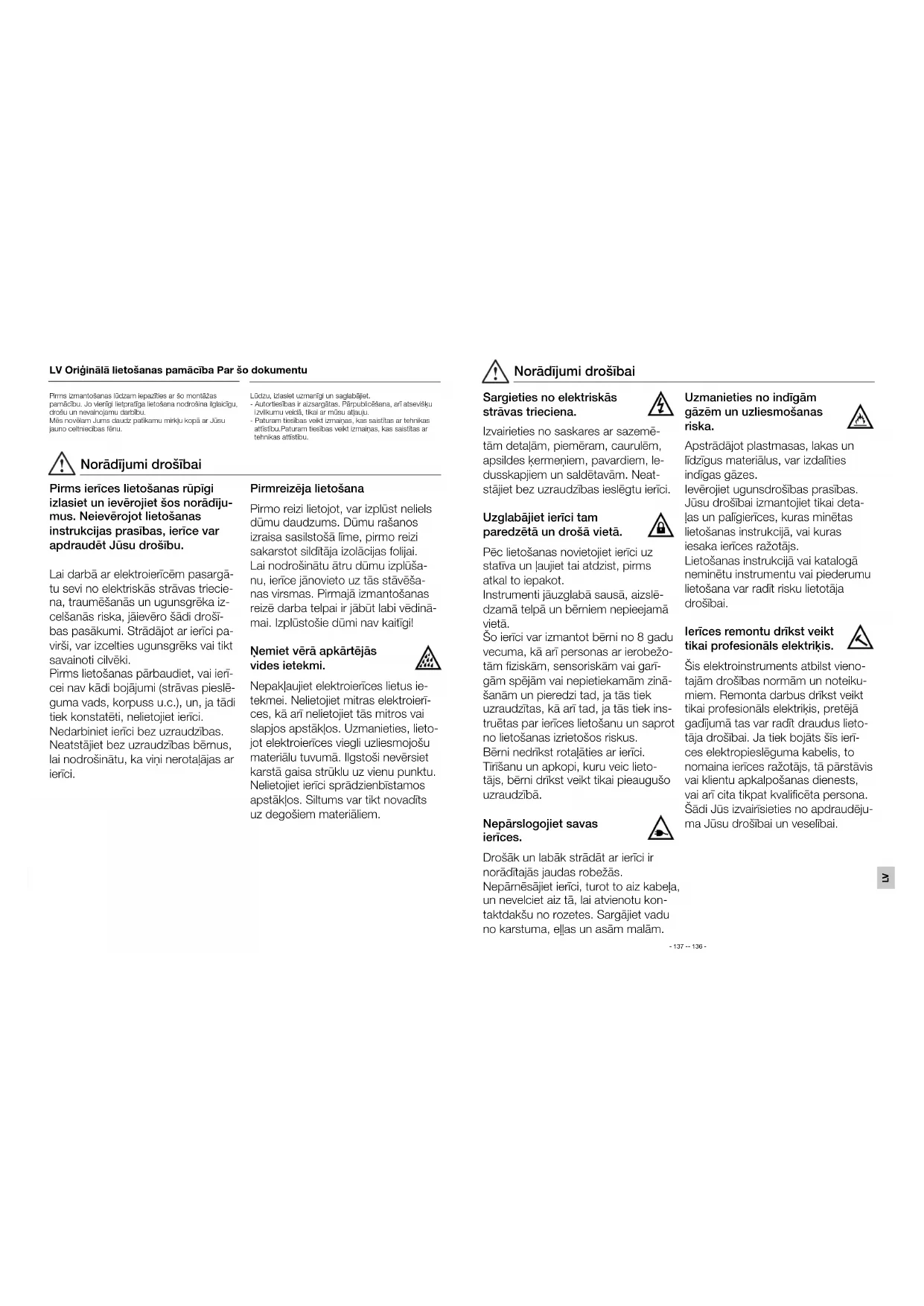

rošu un nevainojamu darbību. Mēs novēlam Jums daudz patīkamu mirkļu kopā ar Jūsu jauno celtniecības fēnu. LV Oriģinālā lietošanas pamācība Par šo dokumentu Pirms ierīces lietošanas rūpīgi izlasiet un ievērojiet šos norādīju- mus. Neievērojot lietošanas instrukcijas prasības, ierīce var apdraudēt Jūsu drošību. Lai darbā ar elektroierīcēm pasargā- tu sevi no elektriskās strāvas triecie- na, traumēšanās un ugunsgrēka iz- celšanās riska, jāievēro šādi drošī- bas pasākumi. Strādājot ar ierīci pa- virši, var izcelties ugunsgrēks vai tikt savainoti cilvēki. Pirms lietošanas pārbaudiet, vai ierī- cei nav kādi bojājumi (strāvas pieslē- guma vads, korpuss u.c.), un, ja tādi tiek konstatēti, nelietojiet ierīci. Nedarbiniet ierīci bez uzraudzības. Neatstājiet bez uzraudzības bērnus, lai nodrošinātu, ka viņi nerotaļājas ar ierīci. Pirmreizēja lietošana Pirmo reizi lietojot, var izplūst neliels dūmu daudzums. Dūmu rašanos izraisa sasilstošā līme, pirmo reizi sakarstot sildītāja izolācijas folijai. Lai nodrošinātu ātru dūmu izplūša- nu, ierīce jānovieto uz tās stāvēša- nas virsmas. Pirmajā izmantošanas reizē darba telpai ir jābūt labi vēdinā- mai. Izplūstošie dūmi nav kaitīgi! Ņemiet vērā apkārtējās vides ietekmi. Nepakļaujiet elektroierīces lietus ie- tekmei. Nelietojiet mitras elektroierī- ces, kā arī nelietojiet tās mitros vai slapjos apstākļos. Uzmanieties, lieto- jot elektroierīces viegli uzliesmojošu materiālu tuvumā. Ilgstoši nevērsiet karstā gaisa strūklu uz vienu punktu. Nelietojiet ierīci sprādzienbīstamos apstākļos. Siltums var tikt novadīts uz degošiem materiāliem. Sargieties no elektriskās strāvas trieciena. Izvairieties no saskares ar sazemē- tām detaļām, piemēram, caurulēm, apsildes ķermeņiem, pavardiem, le- dusskapjiem un saldētavām. Neat- stājiet bez uzraudzības ieslēgtu ierīci. Uzglabājiet ierīci tam paredzētā un drošā vietā. Pēc lietošanas novietojiet ierīci uz statīva un ļaujiet tai atdzist, pirms atkal to iepakot. Instrumenti jāuzglabā sausā, aizslē- dzamā telpā un bērniem nepieejamā vietā. Šo ierīci var izmantot bērni no 8 gadu vecuma, kā arī personas ar ierobežo- tām fiziskām, sensoriskām vai garī- gām spējām vai nepietiekamām zinā- šanām un pieredzi tad, ja tās tiek uzraudzītas, kā arī tad, ja tās tiek ins- truētas par ierīces lietošanu un saprot no lietošanas izrietošos riskus. Bērni nedrīkst rotaļāties ar ierīci. Tīrīšanu un apkopi, kuru veic lieto- tājs, bērni drīkst veikt tikai pieaugušo uzraudzībā. Nepārslogojiet savas ierīces. Drošāk un labāk strādāt ar ierīci ir norādītajās jaudas robežās. Nepārnēsājiet ierīci, turot to aiz kabeļa, un nevelciet aiz tā, lai atvienotu kon- taktdakšu no rozetes. Sargājiet vadu no karstuma, eļļas un asām malām.

ūdzu, izlasiet uzmanīgi un saglabājiet. - Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu

zvilkumu veidā, tikai ar mūsu atļauju. - Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Norādījumi drošībai Norādījumi drošībai LV- 139 - erīce ir aprīkota ar 2-pakāpju termoaizsardzību:1. Termoaizsardzība atslēdz sildītāju, ja gaisa izplūšana no zpūšanas atveres ir pārāk traucēta (rodas karstā gaisasastrēgums). Fēns tikmēr turpina darboties. Displejā mir-gojošais brīdinājuma trijstūris norāda uz atslēgšanu.Kad izpūšanas atvere atkal ir brīva, pēc īsa brīža sildītājspatstāvīgi tiek atkal ieslēgts. Trijstūris displejā pēc tam odziest. Termoaizsardzība var nostrādāt arī pēc ierīcesizslēgšanas, tādā gadījumā pēc atkārtotas ieslēgšanas ūs jāgaida ilgāk, līdz tiks sasniegta paredzētā izpūšanasatveres temperatūra. * . Pārslodzes gadījumā temodrošinātājs ierīci izslēdz pilnībā.* tikai HL 2020 E Jūsu drošībai Ierīces apraksts - Lietošana Pievērsiet uzmanību! Attālums līdz apstrādājamam objek-tam atkarīgs no tā materiāla un paredzētā apstrādes veida.Vienmēr iepriekš pārbaudiet, vai gaisa daudzums un tempe-ratūra iestatīti atbilstoši! Ar uzliekamajām sprauslām (skat.piederumu lappusi vākā) karstā gaisa strūklu iespējams kon-centrēt uz konkrētu punktu vai plašāku virsmu. Esiet uzma-nīgi, nomainot karstas sprauslas! a celtniecības fēnu iz-mantojat kā stacionāru ierīci, novietojiet to uz stabilas, neslī-došas un tīras virsmas. HL 1620 S Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi , kas atrodas roktura aizmugurē. Gaisa daudzumam un tempera-tūrai var iestatīt 2 pakāpes. 1. pakāpē pie gaisa daudzuma240 l/min tiek sasniegta 300 °C temperatūra, 2. pakāpē 450 l/min un 500 °C temperatūra.Šī ierīce ir paredzēta tikai un vienīgi sadzīves lietošanai. HL 1820 S Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi , kas atro- das roktura aizmugurē. Gaisa daudzumam un temperatūraivar iestatīt 3 pakāpes. 1. pakāpē (vēsā gaisa iestatījums) piegaisa daudzuma 100 l/min tiek sasniegta 50 °C temperatū-ra, 2. pakāpē 300 l/min un 400 °C temperatūra un 3. pakā-pē pie 500 l/min tie ir 600 °C. Aizsargcaurule ir noņema-ma, atbrīvojot bajonetes aizdari. HL 1920 E Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi , kas atrodas roktura aizmugurē. Blakus trīspakāpju temperatū-ras/gaisa daudzuma regulatoram (1. pakāpe ir aukstās dar-bināšanas pakāpe ar 80 °C) atrodas regulēšanas ritenītis ,ar kuru 2. un 3. pakāpē var precīzi bez pakāpēm iestatīttemperatūru diapazonā no 80 - 600 °C. Uz iestatīšanas rite-nīša atzīmētie cipari no 1 – 9 ir tikai orientējoši. „1” nozīmē80 °C, pie „9” tiks sasniegta maksimālā temperatūra 600 °C.Gaisa daudzums mainās trīs pakāpēs 150/150 – 300/300 – 500 l/min. Aizsargcauruli noņem, izmantojot bajonetes fiksatoru. HL 2020 E Ierīci ieslēdz un izslēdz ar vairākpakāpju slēdzi , kas atro-

as roktura aizmugurē. Blakus trīspakāpju temperatūras/ gaisa daudzuma regulatoram atrodas slēdzis , ar kuru 2. un 3. pakāpē ar var precīzi bez pakāpēm iestatīt temperatū- u diapazonā no 80 līdz 630 °C, izmantojot šurp un turp slē- dzamu slēdzi . Iestatīto temperatūru var paaugstināt 10 °C soļos, nospiežot slēdža labo pusi „+” vai samazi-

āt, nospiežot slēdža kreiso pusi „–”. Īslaicīga slēdža nospiešana paaugstina vai pazemina tempe- atūru katru reizi par 10 °C. Ja slēdzis tiks turēts nospiests,temperatūra tiks pakāpeniski paaugstināta vai pazemināta ikpa 10 °C līdz slēdža atlaišanai vai maksimālās vai minimālās emperatūras sasniegšanai. Iestatītā vēlamā temperatūra ir 3 sekundes redzama displejā, tad, temperatūras samazinā-šanās vai paaugstināšanās laikā, tiek parādīta faktiskā tem-peratūra pie noplūdes caurules. Šajā laika periodā mirgo°C/°F simbols. Tiklīdz ir sasniegta vēlamā temperatūra, šissimbols konstanti parādās displejā. 1. fēna pakāpē tempera-tūra ir 80 °C. Ja no 2. vai 3. fēna pakāpes tiek pārslēgts uz1. pakāpi, ir nepieciešams laiks, lai ierīce atdzistu līdz 80 °C.Atdzišanas laikā LCD rādītājs rādīs faktisko sprauslas izejas temperatūru. Pēc ierīces izslēgšanas tiks saglabāta pēdējā iestatītā vērtība. Aizsargcauruli noņem, izmantojot bajonetes fiksatoru. Kabeļa nomaiņa (tikai HL 2020 E) Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:1. Svarīgi! Ierīce jāatslēdz no elektrotīkla.2. Jāatbrīvo skrūve un jānovelk pārsegs

3. Jāatbrīvo kabeļa fiksators

4. Jāatbrīvo pieslēguma spailes

6. Jāievieto jaunais kabelis un jāveic visas darbības apgrieztāsecībā (1. jāpieskrūvē tīkla spaile utt.).

Atlikušā karstuma rādītājs (tikai HL 2020 E) Atlikušā karstuma rādītājs ir vizuāls brīdinājums par savainošanās risku, ar ādu tieši pieskaroties pie karstās izpūšanas caurules. Atlikušā karstu- ma rādītājs darbojas arī tad, kad ir atvienots elektrības kabelis! Rādītājs ir gatavs darboties pēc 90 sekundes ilga darba laika un tas mirgo tik ilgi, līdz izpūšanas caurules temperatūra istabas temperatūrā ir nokritusies līdz 60 °C. Ja ierīce dar- bojas mazāk par 90 sekundēm, atli- kušā karstuma rādītājs nav aktīvs. Jebkurā gadījumā par drošību ir at- bildīgs lietotājs, un, rīkojoties ar kar- stā gaisa fēniem, vienmēr ir jābūt uz- manīgam. Rūpīgi uzglabājiet šo ierīces lieto- šanas instrukciju. Norādījumi drošībai

emāk norādīti daži STEINEL celtniecības fēna pielietojumaveidi. Tomēr tie nebūt neizsmeļ visas iespējas - Jums noteikti ūs padomā vēl citi piemēri, kā izmantot šo ierīci. rāsas noņemšana:Krāsa uzkarsējot kļūst mīksta un to var noņemt ar špakteļ- āpstiņu vai skrāpi.Termonosēdināšana kabeļu savienojumiem:Temonosēdināmās plastmasas cauruli uzbīdiet uz izolējamās ietas un uzkarsējiet ar karsto gaisu. Termonosēdināmāsplastmasas caurule saraujas par apm. 50% no sava diamet- a un nodrošina blīvu savienojumu. Īpaši ātru un vienmērīgusaraušanos nodrošina, izmantojot reflektorsprauslas. Kabeļulūzumu blīvēšanai un stabilizēšanai, lodējumu vietu izolēša-nai, kabeļu saišķu saturēšanai, spaiļu savienojumu apval-kiem.PVC materiālu formas veidošanai:apstrādājot ar fēnu, PVC plātnes, caurules vai slaloma zābaki kļūst mīksti un veidojami.Grila aizdedzināšana:Un grila ogles jau kvēlo, Jums vairs nav jāgaida!Atkausēšana:Ūdensvada, aizsalušu piekaramo atslēgu, kāpņu pakāpienuatkausēšana. Saudzīgi atkausē un nožāvē vienā piegājienā.Mīkstā lodēšana:Vispirms notīriet savienojamās metāla daļas, tad uzkarsējietlodējamās virsmas un pielieciet lodēšanas stiepli. Lodēšanaiizmantojiet līdzekli oksidācijas novēršanai vai lodēšanasstiepli ar oksidācijas novēršanas līdzekli.Plastmasas sakausēšana un šuvju veidošana:Detaļām, kas jāsavieno, jābūt no vienādas plastmasas. Izmantojiet atbilstošu metināšanas stiepli.Plēves sakausēšana:Plēve tiek pārlikta viena otrai pāri un sakausēta. Karsto gaisuar spraugas sprauslu ievada zem augšējās folijas loksnes,tad abas loksnes saspiež cieši kopā ar piespiedrullīša palī-dzību. Iespējama arī telts PVC pārsega labošana, izman-tojot pārklājošu metināšanu un spraugas sprauslu.

Piederumi (skat. att. uz vāka) Jūsu tirgotājs Jums nodrošina plašu piederumu klāstu. 1 Platas plūsmas sprausla 50 mm art. nr. 0701132 Platas plūsmas sprausla 75 mm art. nr. 0702123 Appūšanas sprausla 50 mm art. nr. 0703114 Appūšanas sprausla 75 mm art. nr. 0704105 Komplekts krāsas noņemšanai art. nr. 0103176 Reflektorsprausla art. nr. 0705197 SaspiedējsØ 0,5-1,5 art. nr. 006655Ø 1,5-2,5 art. nr. 006648Ø 0,1-0,5 – Ø 4,0-6,0 art. nr. 0066628 Temonosēdināmās caurules4,8-9,5 mm art. nr. 0714171,6-4,8 mm art. nr. 0713184,0-12,0 mm art. nr. 072766Termonosēdināmo cauruļu komplekts trīsdaļīgs art. nr. 0758119 Reflektorsprausla lodēšanai* art. nr. 074616 10 Samazināšanas sprausla 14 mm* art. nr. 07071711 Samazināšanas sprausla 9 mm* art. nr. 07061812 Smalko putekļu filtrs art. nr. 07821813 HL Scan art. nr. 01491914 Platas spraugas sprausla* art. nr. 07471515 Piespiešanas rullītis art. nr. 01231116 Plastmasas metināšanas stieple*Cietais PVC: art. nr. 073114HDPE: art. nr. 071219PP: art. nr. 073411ABS: art. nr. 07421017 Kausēšanas uzgalis* art. nr. 070915(* tikai HL 1920 E un HL 2020 E)(skat. 160 lpp.) Atbilstības deklarācija Darbības garantija Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tādarbība un drošība ir pārbaudīta saskaņā ar spēkā esoša-jiem priekšrakstiem, un noslēgumā tas pakļauts izlasesveida pārbaudei. STEINEL garantē nevainojamas produktaīpašības un darbību.Garantijas laiks ir 36 mēneši vai 600 darba stundas un tāstājas spēkā ierīces iegādes brīdī. Mēs novēršam trūku-mus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garan-tijas serviss ietver sevī bojāto daļu remontu vai nomaiņupēc mūsu izvēles. Garantijas saistības neattiecas uz bojā-jumiem un defektiem, kuru cēlonis ir nelietpratīga rīcība vaiapkope, kā arī uz bojājumiem, kas radušies, nometot ierīci.Garantijas saistības neattiecas uz citiem objektiem, kas va-rētu tikt bojāti ierīces darbības rezultātā.Garantija ir spēkā tikai tad, ja ierīce neizjauktā veidā kopāar rēķinu vai kases čeku (pirkuma datums un pārdevēja zī-mogs), kārtīgi iesaiņota tiek nosūtīta attiecīgajai servisa da-ļai vai pirmo 6 mēnešu laikā nodota atpakaļ pārdevējam. Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecasgarantijas tiesības, vērsieties tuvākajāklientu apkalpošanas centrā, lai novērstubojājumus.- 140 - Ierīces elementi

erūsējošā tērauda izplūdes cauruleGaisa ieplūde ar režģi svešķermeņu aizturēšanaiNoņemama aizsargcaurule (grūti pieejamām vietām) lastīga uzstādīšanas kāja un elastīgs beigu pārsegs drošai un fiksētai stacionārai izmantošanaiIzturīgs kabelis ar gumijas apvalku Vairākpakāpju slēdzis gaisa daudzuma iestatīšanai (2 vai 3 pakāpju) estatīšanas ritenītis temperatūras iestatīšanaiSlēdzis temperatūras iestatīšanaiTemperatūras kontrole ar LCD rādītāju oņemams, mīksts rokturis ekare tlikušā karstuma rādītājs (tikai HL 2020 E)Nomaināms elektrotīkla kabelis (tikai HL 2020 E)

ateriālsCietais PVC ietais PE HDPE)polietilēns

zmantošanas veidiCaurules, savienojumi, plātnes, būvniecības rofili, tehniskie veidgabali, metināšanas temperatūra 300 °C annas, grozi, kannas, zolācijas materiāli, caurules,metināšanas temperatūra 300 °C T kanalizācijas caurules, sēdekļi, iepakojumi, automašīnu detaļas, metināšanas temperatūra 250 °C utomašīnu detaļas, ierīču korpusi, čemodānimetināšanas temperatūra 350 °C tpazīšanas pazīmesLiesmā pārogļojas, odīga smaka; klaudzoša skaņa aiša dzeltena liesma, urpina pilēt un degt, smaržo pēc nodzēstas sveces, klaudzoša skaņa aiša liesma ar zilu centrālo daļu, pilieni turpina degt, asa smaka; klaudzoša skaņa elni, pārslaini dūmi, salkana smaka; klaudzoša skaņa eteikumi metināšanas stieples izvēlei PVC metināšanai 220-230 V, 50/60 Hz1600 W

≤ 70 dB (A)≤ 2,5 m/s / K = 0,08 m/s 0,670 kgHL 1820 SHL 1620 SPaturam tiesības veikt tehniskas izmaiņas.Tīkla pieslēgumsJaudaPakāpeGaisa daudzums (l/min)Temperatūra (°C)Temperatūras iestatījumsTemperatūras paziņojumsAtlikušā karstuma rādītājsAizsargklase (bez zemējuma vada pieslēguma)TermoaizsardzībaAizsardzība pret pārkaršanuEmisijas trokšņu līmenisKopējais vibrācijas lielumsSvars220-230 V, 50/60 Hz1800 W

≤ 70 dB (A)≤ 2,5 m/s / K = 0,08 m/s 0,880 kg Tehniskie dati HL 1920 EHL 2020 EPaturam tiesības veikt tehniskas izmaiņas.Tīkla pieslēgumsJaudaPakāpeGaisa daudzums (l/min)Temperatūra (°C)Temperatūras iestatījumsTemperatūras paziņojumsAtlikušā karstuma rādītājsAizsargklase (bez zemējuma vada pieslēguma)TermoaizsardzībaAizsardzība pret pārkaršanuEmisijas trokšņu līmenisKopējais vibrācijas lielumsSvars220-230 V, 50/60 Hz2000 W
