HCP61310B - Kuhinjska napa BEKO - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO HCP61310B BEKO

Žarulja
Snaga žarulje (W) 3
Držač/utičnica E14
Napon žarulje (V) 220 - 240
Veličina (mm) 100 x	35
ILCOS oznaka DRBB	/F-3-220-240-E14-35/100

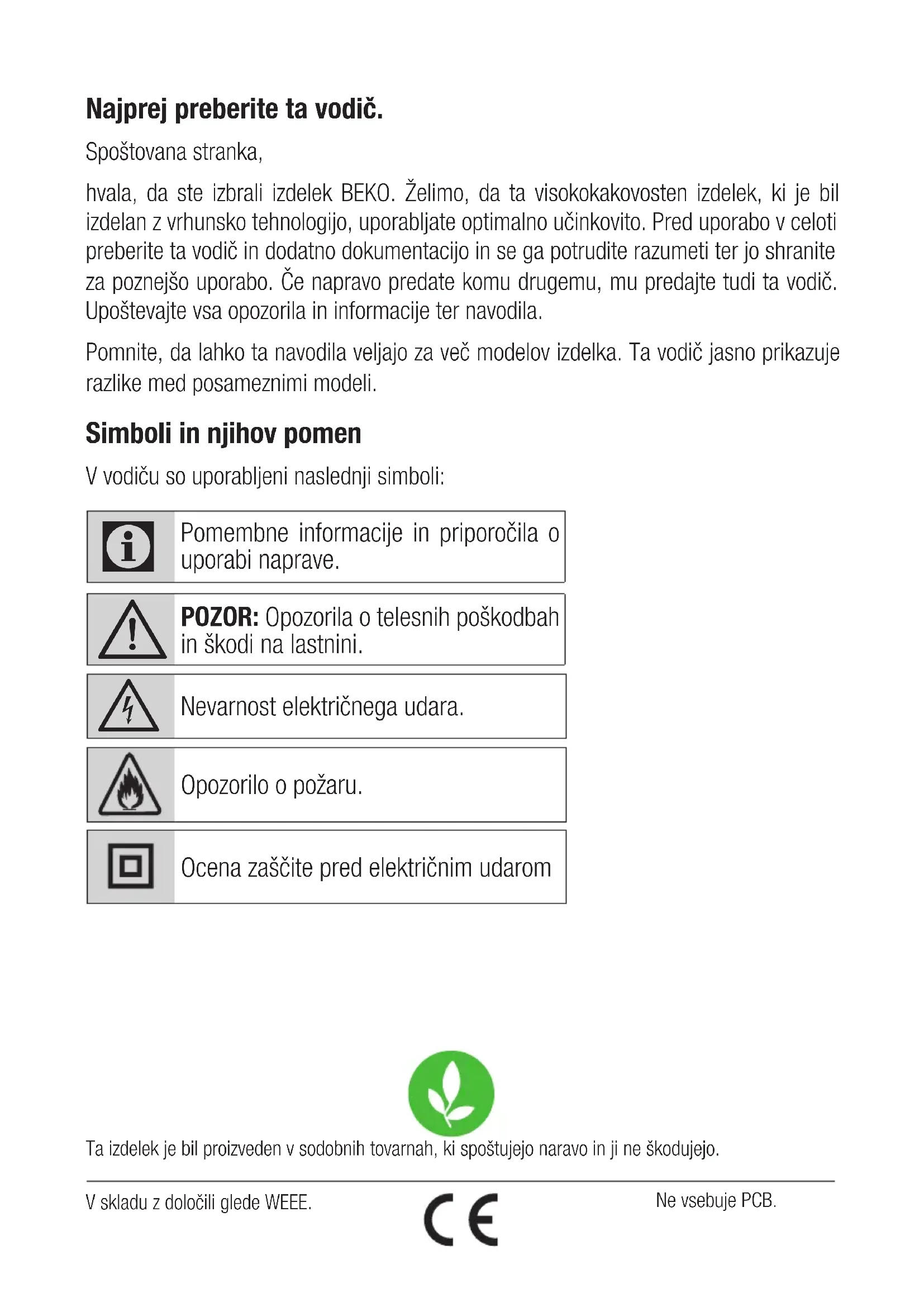

Najprej preberite ta vodič.

Spoštovana stranka,

hvala, da ste izbrali izdelek BEKO. Želimo, da ta visokokakovosten izdelek, ki je bil izdelan z vrhunsko tehnologijo, uporabljate optimalno učinkovito. Pred uporabo v celoti preberite ta vodič in dodatno dokumentacijo in se ga potrudite razumeti ter jo shranite za poznejšo uporabo. Če napravo predate komu drugemu, mu predajte tudi ta vodič. Upoštevajte vsa opozorila in informacije ter navodila.

Pomnite, da lahko ta navodila veljajo za več modelov izdelka. Ta vodič jasno prikazuje razlike med posameznimi modeli.

Simboli in njihov pomen

V vodiču so uporabljeni naslednji simboli:

Pomembne informacije in priporočila o uporabi naprave.

POZOR: Opozorila o telesnih poškodbah in škodi na lastnini.

Nevarnost električnega udara.

Opozorilo o požaru.

Ocena zaščite pred električnim udarom

Ta izdelek je bil proizveden v sodobnih tovarnah, ki spoštujejo naravo in ji ne škodujejo.

1 Pomembna varnostna in okoljska navodila

1.1. Splošna varnost

Pomembna varnostna navodila natančno preberite in jih shranite za kasnejšo uporabo.

To poglavje vsebuje varnostna navodila, ki vam bodo pomagala pri zaščiti pred požarom, električnim uradom, poškodbam in materialno škodo. Kakršnakoli garancija preneha veljati, će se ne upoštevate teh navodil.

- Izdelki Beko ustrezajo veljavnim varnostnim standardom. Zato, če je naprava ali njen napa-jalni kabel poškodovan, jo mora popraviti ali zamenjati prodajalec, servisni center ali strokovnjak in pooblaščeni servis. Nepravilna ali neustrezna popravila lahko predstavljajo tveganje in nevarnost za uporabnika. - Ta izdelek ni zasnovan za komercialno uporabo, namenjen je uporabi v gospodinjstvu in v nas-lednjih primerih:

- kuhinje za osebje v trgovinah, pisarne in druga delovna okolja;

- kmetijska poslopja;

- s strani gostov v hotelih, motelih ali drugih nastanitvenih zmogljivostih;

• Napo uporabljajte samo v skladu

s predvidenim namenom, opisanim v tem priročniku.

• Proizvajalec ne odgovarja za kakršno koli škodo, ki bi nastala zaradi nepravilne namestitve ali delovanja naprave.

- To napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali psihičnimi sposobnostmi ali s pomanjkanjem izkušenj ter znanja, će so pod nadzorom ali so prejela navodila o varni uporabi naprave ter razumejo možne nevarnosti.

- Otroci se z napravo ne smejo igrati. Otroci ne smejo čistiti in vzdrževati aparata, razen će so nadzorovani.

- Ko je namestitev vaše naprave končana, mora biti najmanjša razdalja med spodnjim delom vaše naprave in kuhalno površino 65 cm.

- Če navodila za namestitev plinskega štedilnika določajo večjo razdaljo od zgoraj navedene, naj bi to upoštevali.

- Prepričajte se, da je vaše električno napajanje skladno z informacijami na tipski ploščici naprave.

- Če je napajalni kabel ali naprava poškodovana, je ne uporabljajte.

1 Pomembna varnostna in okoljska navodila

• Da preprečite poškodbe napajal-nega kabla, preprečite, da bi ga preščipnili, pregibali ali podrgnili po ostrih robovih. Napajalni kabel držite stran od ogrevanih površin in odprtega ognja.
• Napravo uporabljajte samo z vtičnico z ozemljitvijo.

OPOZORILO: Ne priključite naprave, dokler ni nameščena.

• Napravo postavite tako, da je vtič vedno na dostopnem mestu.
• Ne dotikajte se svetilk vašega izdelka, ko dolgo časa svetijo. Ker so vroče, bi vam lahko opekle roko.

- Upoštevajte pravila in navodila glede izpusta izhodnega zraka, ki so jih določili ustrezni organi. (To opozorilo ne velja za aparate brez odvodnega kanala.)

- Vklopite vašo napravo zatem, ko ste na kuhalno ploščo postavili lonec, ponev, idr. V nasprotnem primeru se lahko zaradi visoke temperature deformirajo nekateri deli aparata.

- Preden odstranite kozico, ponev itd. s kuhalne plošče, izklopite go-rilnik kuhalne plošče.

- Ne puščajte vrelega olja na ku-halni plošči. Posoda, ki vsebuje vrelo olje, se lahko vname.

- Olje se lahko vname zlasti pri pripravi ocvrte hrane, zato pazite na zavese in namizne prte.

- Očistite maščobne filtre enkrat mesečno Ogleni filter zamenjate enkrat na tri mesece.

- Če se redno čiščenje vašega izdelka ne izvede pravočasno, lahko le ta predstavlja nevarnost požara.

- Namesto filtra ne uporabljajte gorljivih filtrirnih materialov.

- Uporabljajte le originalne dele ali dele, ki jih je navedel proizvajalec.

- Ne uporabljajte vašega izdelka brez filtra in ne odstranjujte filtrov, ko je izdelek v delovanju.

- V primeru kakršnega koli požara izklopite električno napajanje na-prave in drugih kuhinjskih apara-tov. (lzključite napravo ali izklopite glavno stikalo.)

• V primeru kakršnega koli požara pokrijte plamen. Za gašenje nikoli ne uporabljajte vode.

1 Pomembna varnostna in okoljska navodila

• Pred čiščenjem naprave, jo vedno izključite in je ne čistite, ko je v delovanju.
• Pri hkratni uporabi električne kuhinjske nape in naprav, ki delujejo na katero koli drugo vrsto energije razen na elektriko, podtlak v prostoru ne sme doseči 4 Pa (4 X 10 bar).
• Naprave, v katerih izgoreva plin ali kurilno olje, kot so sobni grelniki, ki delujejo v istem okolju kot vaša napa, morajo biti popolnoma izolirane od izpuha te naprave oziroma morajo biti hermetične.
• Ko priklapljate vašo napravo na dimni kanal, uporabite cevi premera 150 mm ali 120 mm. Dolžina kanala in število kolen morata biti čim manjša.

Tveganje zadušitve! Vso embalažo hranite izven dosega otrok.

POZOR: Če napravo uporabljate skupaj s kuhinjskimi aparati, so dostopni deli lahko vroči.

• Odvod nape ne sme biti priklopljen na zračne kanale, kjer so povezani še drugi dimni plini.
• Če se električna kuhinjska napa uporablja hkrati z napravami, ki uporabljajo plin ali druga goriva,

je treba prostor ustrezno zračiti. To opozorilo ne velja za delovanje brez dimnega kanala (delovanje z ogljikovim filtrom).

- Predmeti, ki so postavljeni na napravo, lahko padejo. Ne postavljajte predmetov na napravo.

- Strogo je prepovedano razbijanje hrane pod napravo.

OPOZORILO: Pred name- stitvijo nape odstranite zaščitno folijo.

• Med delovanjem naprave ne puščajte odprtega ognja.
• Cvrtje v vročem olju se izvaja pod nadzorom, olje, ki doseže visoke temperature, se lahko vname.

1 Pomembna varnostna in okoljska navodila

1.2 Skladnost z uredbo o WEEE in odlaganje odpadkov

Ta izdelek ne vsebuje nevarnih in prepovedanih materialov, navedenih v "Uredbi o nadzoru odpadne električne in elektronske opreme", ki jo je objavilo Ministrstvo za okolje in urbanizacijo Republike Turčije. V skladu z določili glede WEEE. Izdelek je bil proizveden iz visokokakovostnih delov in materialov, ki jih je mogoče reciklirati in ponovno uporabiti. Zato izdelka ob koncu njegove življenjske dobe ne odstranite skupaj z ostalimi gospodinjskimi odpadki. Odnesite ga v zbirni center za električno in elektronsko opremo. Informacije o zbirnih centrih lahko pridobite pri svojih lokalnih oblasteh. Tudi vi lahko prispevate k ohranjanju okolja in naravnih virov, tako da odpadne na-prave dostavite na zbirno mesto, s či-mer se zagotovi ustrezno recikliranje.

1.3 Embalaža izdelka

Embalaža za vašo napravo, je narejena iz materialov, ki jih je

mogoče reciklirati. Poskrbite, da se embalaža odlaga ločeno, v skladu s predpisi lokalnih oblasti, da zagotovite, da je embalaža vaše naprave vključena v postopek recikliranja za okoljevarstvene namene.

2 Na splošno

2.1 Pregled

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 150 mm 898 mm 450 mm

(Slika 1)

1. Dimni kanal
2. Ohišje
3. Upravljalna plošča
4. Kovinski maščobni filter
5. Osvetlitev kuhalne plošče

2.2 Tehnični podatki

Model HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH

Napajalna napetost 220–240V50 Hz

Moč žarnice (W) 2 x 3

Moč motorja (W) 90

Stopnja pretoka (m3/h) – 3. stopnja

Izolacijski razred motorja Razred F

Izolacijski razred Razred II

3 Delovanje naprave

0	1	2	3	0 1
Če želite ugasniti lučko, nastavite stikalo za lučko ( ) v položaj '0'.
Če želite prižgati lučko, nastavite stikalo za lučko ( ) v položaj '1'.
Če želite izklopiti motor, nastavite stikalo za motor ( ) v položaj '0'.
Motor lahko deluje od najmanjše hitrosti 1 in do največje hitrosti 3, odvisno od intenzivnosti pare.

3.2 Energijsko učinkovita uporaba:

• Med delovanjem aparata prilagodite nastavitev hitrosti glede na količino pare in intenzivnost vonja, da zmanjšate porabo energije.
• V običajnih razmerah uporabljajte nizki hitrosti (1–2), pri veliki količini pare in močnem vonju pa uporabljajte visoko hitrost (3).
• Napa je opremljena z lučkami za osvetlitev prostora za kuhanje.

Če jih uporabljate za osvetlitev prostora, lahko pride do nepotrebne porabe energije in neza-dostne osvetlitve.

3.3 Navodila za uporabo

• Aparat je opremljen z motorjem, ki ima različne hitrosti.
• Za boljšo učinkovitost priporočamo, da v običajnih razmerah uporabljate nizke hitrosti, pri veliki količini pare in močnem vonju pa visoko hitrost.

3 Delovanje naprave

3.4 Zamenjava lučke

Izvedite električne povezave aparata. Vaša naprava je opremljena s 3 W točkovnimi LED lučkami. Da zamenjate žarnice, potisnite z zadnje strani navzdol držalo, ga zavrtite v nasprotni smeri urnega kazalca in odstranite v smeri navzdol. Slika Za namestitev nove žarnice postopek opravite v obratni smeri (Slika 3).

- Premer dimnega kanala mora biti enak kot obroč priključka. V vodoravni postavitvi mora imeti cev naklon nekoliko navzgor (okrog 10°), da zrak z lahkoto zapusti prostor.

3.6 Delovanje brez priključka dimne cevi

- Zrak se filtrira skozi ogleni filter in ponovno kroži po prostoru. Ogljikov filter se uporabi, ko v hiši ni mogoče uporabiti dimnega kanala.

• Pri uporabi brez dimnega kanala odstranite lopute v adapterju dimnega kanala.
• Odstranitev maščobni filter. Da namestite ogljikov filter, ga namestite na oznake tako, da ga na vsaki strani ohišja nape postavite na plastičen del, zategnite ga tako, da zavi-jete desno ali levo.
• Menjava aluminijastega maščobnega filtra.

4 Čiščenje in vzdrževanje

Pred čiščenjem in vzdrževanjem izključite napravo ali izklopite stikalo.

4.1 Čiščenje aluminijastega maščobnega filtra

Ta filter zadržuje oljne delce v zraku. Aluminijasti maščobni filtri lahko med pranjem spremenijo barvo; to je normalno in ne zahteva zamenjave filtrov.

• Pritisnite zaklep aluminijastega maščobnega filtra naprej.
• Nato ga malce povlecite navzdol in navzven (Slika 4). V nasprotnem primeru ga lahko zvijete. Umijte in splaknite aluminijasti maščobni filter s tekočim detergentom in ga zamenjajte po zgoraj opisanem postopku v obratni smeri. Ta filter zadržuje oljne delce v zraku.

Vaš aluminijasti maščobni filter lahko očistite v pomivalnem stroju.

POZOR

V primeru običajne uporabe filter očistite enkrat na mesec.

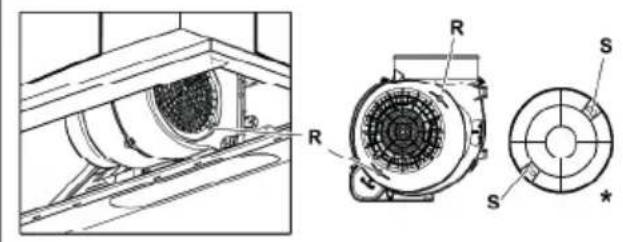

4.2 Zamenjava oglenih filtrov

Filtri za odstranjevanje neprijetnih vonjav vsebujejo oglje (aktivni ogljik). Aluminijasti maščobni filter je treba namestiti v izdelek, ne glede na to, ali uporabljate ogljeni filter.

Ogljeni filter lahko kupite pri pooblaščenih prodajalcih.

5 Namestitev naprave

OPOZORILO!

Pred namestitvijo preberite informacije o varnosti v uporabniškem priročniku

OPOZORILO!

Če naprave ne namestite z vijaki in stabilizatorji v skladu s temi navodili, lahko pride do električnega šoka.

Za navodila o namestitvi glejte stran 235.

Za namestitev pokrova se obrnite na najbližji pooblaščeni servis.

Odgovornost kupca je, da pripravi lokacijo in električno instalacijo za pokrov.

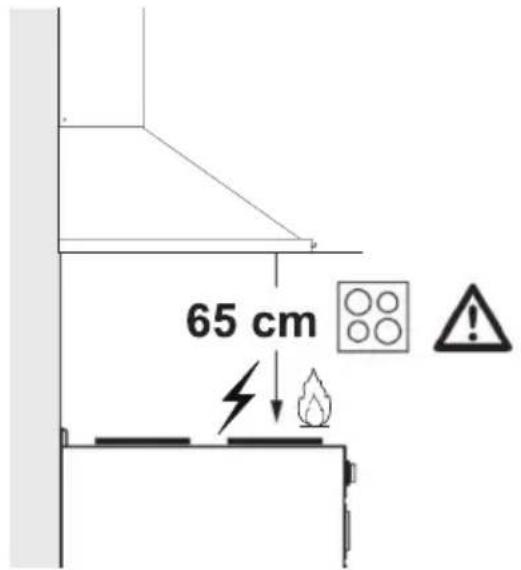

5.1 Položaj naprave

65 cm

(Slika 6)

• Razdalja med kuhalno ploščo in pokrovom mora biti upoštevana pred sesta-vljanjem. Meriti mora 65 cm (Slika 6).
• Razdaljo je treba izmeriti od površine rešetke plinskih gorilnikov,
• površine steklene električne kuhalne plošče.

6 Odpravljanje težav

Odpravljanje težav Glavni razlog Pomoč
Naprava ne deluje.	Preverite varovalke. Varovalka je lahko pokvaljena.	Preglejte jo in jo popravite.
Naprava ne deluje.	Preverite električno povezavo. Napetost mora biti med 220 in 240 V.
Naprava ne deluje.	Preverite električno povezavo. Preverite, ali delujejo druge naprave v vaši kuhinji.
Žarnica za osvetlitev ne deluje.	Preverite električno povezavo. Napetost mora biti med 220 in 240 V.
Žarnica za osvetlitev ne deluje.	Preverite stikalo lučke. Stikalo lučke mora biti v položaju »vklopljeno«.
Žarnica za osvetlitev ne deluje.	Preverite lučke. Lučke za osvetlitev mora zasvetiti.
Vhod zraka v napravo ni ustrezen.	Preverite aluminijasti filter. Pri normalnih pogojih delovanja je treba aluminijaste maščobne filtre čistiti vsaj enkrat na mesec.
Vhod zraka v napravo ni ustrezen.	Preverite dimni kanal za izpust zraka. Dimni kanal za izpust zraka mora biti v položaju “vklop”.
Vhod zraka v napravo ni ustrezen.	Preverite ogleni filter. V običajnih razmerah je treba ogleni filter v napravah, ki so opremljene z njim, zamenjati vsake 3 mesece.
