HCP61310B - Páraelszívó BEKO - Ingyenes használati útmutató

Terméktípus	Konyhai páraelszívó
Márka	Beko
Modell	HCP61310B
Méretek (Sz × Mé × Ma)	598 mm × 450 mm × 197 mm
Elektromos tápellátás	220-240 V ~ 50 Hz
Motor teljesítmény	90 W
Világítás teljesítmény	2 × 3 W (LED)
Maximális légáram	395 m³/h (3 sebességfokozat)
Szigetelési osztály	II. osztály
Zsírszűrő típusa	Mosható alumínium szűrő
Aktív szénszűrő típusa	Aktív szénszűrő (opcionális)
Minimális távolság a főzőlaptól	65 cm
Elszívó cső átmérője	120 mm vagy 150 mm
Zsírszűrő karbantartása	Havi tisztítás (mosogatógépben is lehet)
Aktív szénszűrő cseréje	3 havonta
Izzó típusa	LED spot 3 W, E14 foglalat
Üzemmód	Kültéri elszívással vagy recirkulációval aktív szénszűrővel
Vezérlés	Külön kapcsolók világításhoz és motorhoz (3 sebességfokozat)
Biztonsági utasítások	Tisztítás előtt húzza ki a dugaszt; ne használja szűrő nélkül; ne hagyjon nyílt lángot

Gyakran ismételt kérdések - HCP61310B BEKO

Hogyan kell tisztítani az alumínium zsírszűrőt?

Tolja előre a szűrő reteszét, majd húzza lefelé a kivételhez. Mossa le folyékony mosószerrel vagy mosogatógépben. Száradás után helyezze vissza. Havi tisztítás ajánlott.

Mikor kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt normál körülmények között 3 havonta kell cserélni. Nem mosható. Beszerezhető a hivatalos szerviztől.

Hogyan kell cserélni a LED izzót?

Nyomja le az izzó tartóját, forgassa el az óramutató járásával ellentétes irányba, majd vegye ki. Szereljen be egy új LED izzót (3 W, E14 foglalat, 100×35 mm). Szerelje vissza fordított sorrendben.

Miért nem működik a páraelszívóm?

Ellenőrizze a biztosítékot és hogy a hálózati feszültség 220-240 V. Győződjön meg róla, hogy a dugalj működik egy másik készülékkel tesztelve. Ha a probléma továbbra is fennáll, forduljon a hivatalos szervizhez.

A páraelszívó lámpája nem kapcsol be, mit tegyek?

Ellenőrizze, hogy a lámpa kapcsolója az '1' állásban van-e. Győződjön meg róla, hogy az izzó nem égett ki (lásd csere). Ha a feszültség megfelelő (220-240 V), cserélje ki az izzót.

Mi a minimális távolság a páraelszívó és a főzőlap között?

A minimális távolság 65 cm, mérve a grill felületétől gáztűzhely esetén, vagy az üvegfelülettől elektromos tűzhely esetén.

Használhatom a páraelszívót elszívócső nélkül?

Igen, recirkulációs üzemmódban. Fel kell szerelni egy aktív szénszűrőt, és el kell távolítani a csőadapter belső fedeleit. A levegő megszűrésre kerül és visszajut a helyiségbe.

Mi a teendő tűz esetén a páraelszívó alatt?

Kapcsolja ki a páraelszívót és az összes főzőkészüléket. Fedje le a lángokat fedővel vagy tűzoltó takaróval. Soha ne használjon vizet.

Hogyan állítsam be a motor sebességét?

Használja a motor kapcsolóját: 1-es állás alacsony sebesség, 2-es közepes, 3-as magas (erős szagok és gőzök esetén). 0 állás kikapcsoláshoz.

Hol találok alkatrészeket a Beko páraelszívómhoz?

Csak a gyártó vagy a hivatalos szerviz által biztosított eredeti alkatrészeket használja. A szűrőket és izzókat megrendelheti a viszonteladótól vagy a Beko szervizközponttól.

HASZNÁLATI ÚTMUTATÓ HCP61310B BEKO

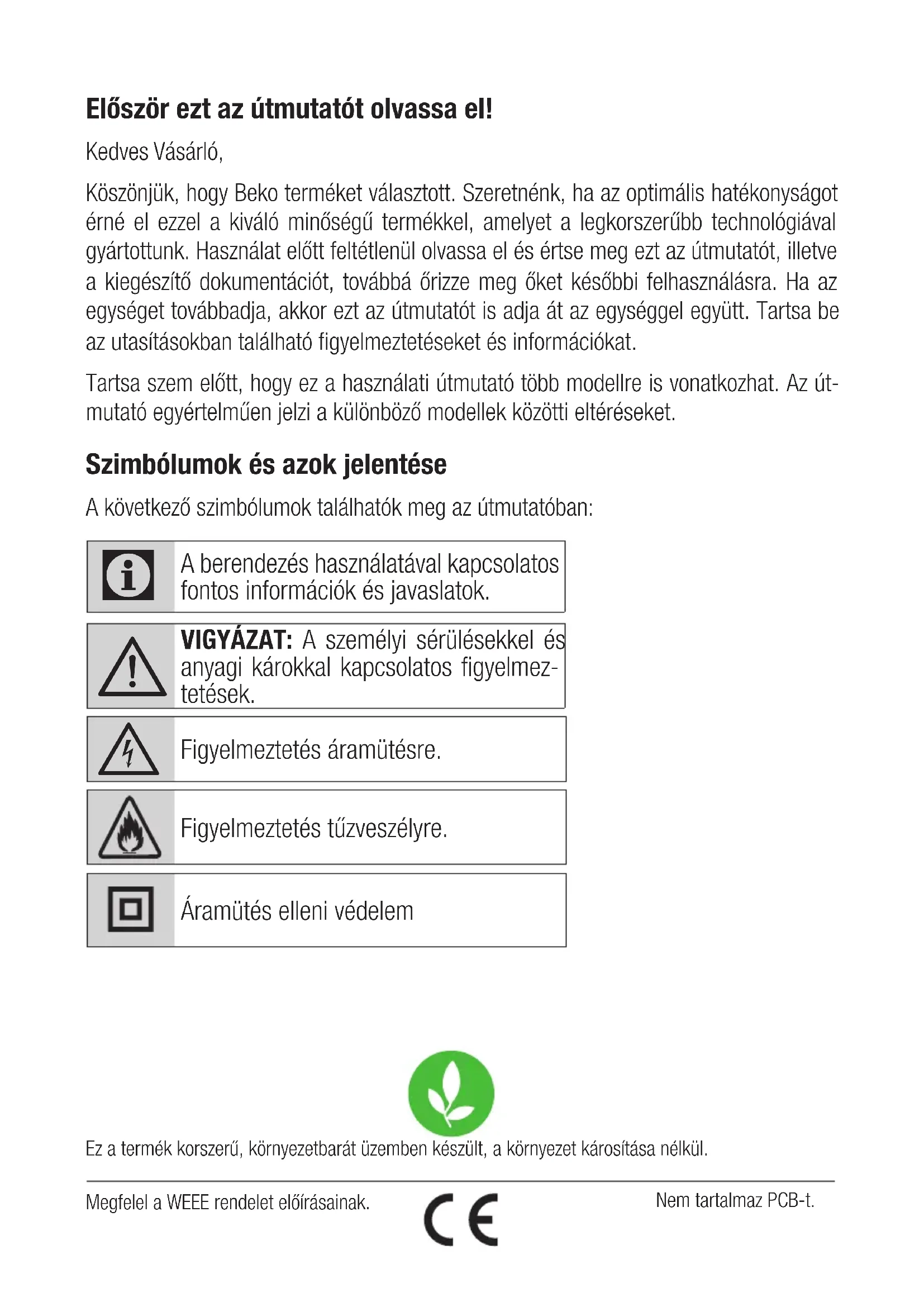

Először ezt az útmutatót olvassa el!

Kedves Vásárló,

Köszönjük, hogy Beko terméket választott. Szeretnénk, ha az optimális hatékonyságot érné el ezzel a kiváló minőségű termékkel, amelyet a legkorszerűbb technológiával gyártottunk. Használat előtt feltétlenül olvassa el és értse meg ezt az útmutatót, illetve a kiegészítő dokumentációt, továbbá őrizze meg őket későbbi felhasználásra. Ha az egységet továbbadja, akkor ezt az útmutatót is adja át az egységgel együtt. Tartsa be az utasításokban található figyelmeztetéseket és információkat.

Tartsa szem előtt, hogy ez a használati útmutató több modellre is vonatkozhat. Az útmutató egyértelműen jelzi a különböző modellek közötti eltéréseket.

Szimbólumok és azok jelentése

A következő szimbólumok találhatók meg az útmutatóban:

A berendezés használatával kapcsolatos fontos információk és javaslatok.

VIGYÁZAT: A személyi sérülésekkel és anyagi károkkal kapcsolatos figyelmeztetések.

Figyelmeztetés áramütésre.

Figyelmeztetés tűzveszélyre.

Áramütés elleni védelem

Ez a termék korszerű, környezetbarát üzemben készült, a környezet károsítása nélkül.

1 Fontos biztonsági és környezetvédelmi utasítások

1.1 Általános biztonság

Fontos biztonsági utasítások, figyelmesen olvassa el és őrizze meg későbbi felhasználásra.

Ebben a fejezetben olyan biztonsági utasításokat talál, amelyek segítenek elkerülni a tüzet, az áramütést, a személyi sérüléseket vagy vagyoni károkat. Az utasítások be nem tartása a garancia elvesztésével jár.

- A Beko termékek megfelelnek a vonatkozó biztonsági előírásoknak. Ha a berendezés vagy a tápkábel sérült, akkor azt a márkakereskedővel, a szervizközponttal vagy egy hivatalos szervizzel kell megjavíttatni. A nem megfelelő javítások kockázatot és veszélyt jelentenek a felhasználóra.

- Ezt a terméket nem kereskedelmi, hanem otthoni felhasználásra, alkalmazásra tervezték a következők szerint:

- az üzletek, irodák és más munkakörnyezet alkalmazottai konyhájában,

- farm házakban,

- szállodákban, motelekben vagy egyéb szállásadó helyeken;

- hostelekben vagy hasonló létesítményekben,

- Az egységet csak a kézikönyvben

leírt rendeltetésnek megfelelően használja.

- A gyártó nem vállal felelősséget a termék nem megfelelő telepítéséből vagy helytelen használatából eredő károkért.

- A berendezést 8 éves vagy annál idősebb gyerekek, testi, érzékszervi vagy szellemi képességbeli fogyatékkal élő személyek, illetve a kellő tapasztalattal és tudással nem rendelkező személyek kizárólag felügyelet mellett vagy a biztonságos használatra vonatkozó utasítások átadását és a veszélyek megértését követően használhatják.

- Ne hagyja, hogy gyermekek a készüléket piszkálják. A tisztítási és karbantartási műveleteket gyermekek felügyelet nélkül nem végezhetik.

- A berendezés telepítést követően a berendezés alja és a főzőlap azon felülete között, ahol a főzőedények elhelyezésre kerülnek, minimum 65 cm-nek kell lenni.

- Ha a gáz főzőlap telepítési útmutatója ennél nagyobb távolságot határoz meg, akkor azt alkalmazni.

- Győződjön meg róla, hogy a hálózati tápellátás megfelel a készülék adattábláján megadott informáci

1 Fontos biztonsági és környezetvédelmi utasítások

óknak.

- Ne használja a készüléket, ha a tápkábel vagy maga a készülék sérült.

- Ügyeljen arra, hogy a tápkábel ne sérüljön azáltal, hogy összenyomja, meghajlítja vagy éles széleken vezeti át. A tápkábelt tartsa forró felületektől és nyílt lángtól távol.

- A készüléket csak földelt csatlakozóaljzattal használja.

FIGYELEM: A telepítés befejezését megelőzően ne csatlakoztassa a berendezést.

- A berendezést úgy helyezze el, hogy a dugvilla minden esetben elérhető legyen.

- Ne érjen a készülék lámpáihoz, ha azok hosszabb időn át üzemeltek. Mivel forróak lehetnek, megégetheti a kezét.

- Kövesse az elszívott levegő kivezetésére vonatkozó hatósági előírásokat és szabályokat. (Ez a figyelmeztetés kürtő nélküli használatra nem vonatkozik.)

- A terméket akkor indítsa be, miután edényt helyezett a tűzhelyre. Ellenkező esetben a magas hőmérséklet következtében a termék egyes részei deformálódhatnak.

- Kapcsolja ki a tűzhely égőit, mi-

előtt az edényeket leveszi róla.

- Ne hagyjon forrásban levő olajat a tűzhelyen. A forrásban lévő olajat tartalmazó edények maguktól meggyulladhatnak.

- Mivel, elsősorban rántott/hirtelen sült ételek készítésekor az olaj lángra kaphat, legyen körültekintő a függönyök vagy terítők használatával.

- Mossa le az olajszűrőt havonta egyszer. Cserélje ki a szénszűrőket 3 havonta egyszer.

- Amennyiben a termék rendszeres tisztítását nem végzi megfelelő időben, tűz kockázata állhat fenn.

- A szűrők helyett ne használjon nem tűzálló szűrőanyagokat.

- Csak eredeti vagy a gyártó által ajánlott alkatrészeket használjon.

- Szűrő nélkül ne használja a berendezést, és ne vegye ki a szűrőt, miközben a termék üzemel.

- Tűz esetén áramtalanítsa a berendezést és minden más konyhai eszközt. (Húzza ki a berendezés kábelét, vagy kapcsolja le a főkapcsolót).

- Tűz esetén fedje le a lángokat. Soha ne használjon vizet a tűzoltáshoz.

1 Fontos biztonsági és környezetvédelmi utasítások

- Tisztítás előtt minden esetben csatlakoztassa le a berendezést az elektromos hálózatról, ne tisztítsa a berendezést, amikor használatban van.

- Amikor az elektromos páraelszívót és nem árammal üzemelő berendezéseket használ egyidejűleg, az adott helyiségben uralkodó negatív nyomás nem haladhatja meg a 4 Pa-t (4 x 10 bar).

- A termékkel azonos környezetben lévő gáz- vagy fűtőanyag-üzemű készülékek, mint például fűtőtestek, legyenek tökéletesen elszigetelve a berendezéstől, vagy legyenek hermetikusak.

- Amikor a kürtőt/kéményt csatlakoztatja, 150 mm vagy 120 mm átmérőjű csöveket használjon. A csőcsatlakozás a lehető legrövidebb legyen, a hajlatok száma pedig a lehető legkevesebb.

Fulladásveszély! A csomagolóanyagokat tartsa távol a gyermekektől.

VIGYÁZAT: Ha a főző berendezésekkel használja együtt, a hozzáférhető részek felmelegedhetnek.

- Az elszívó kimenete nem csatlakoztatható olyan légcsatornához,

amelyben más füst is áramlik.

- Ha az elektromos páraelszívót együtt használja olyan berendezésekkel, amelyek gázzal vagy más energiaforrással működnek, a helyiség megfelelő szellőzését biztosítani kell. Ezt a figyelmeztetést nem kell figyelembe venni, ha a berendezést kürtő nélkül használja (üzemeltetés szénszűrővel).

- A berendezésre helyezett tárgyak leborulhatnak. Ne helyezzen semmit a berendezésre.

- Szigorúan tilos az ételt erősen megégetni a berendezés alatt.

FIGYELEM: A páraelszívó felszerelése előtt távolítsa el a védőfóliát.

- Ha a berendezést használja, ne hagyja a nyílt lángot szabadon.

- Olajban sütést csak felügyelet mellett végezzen, a magas hőmérsékletet elérő olaj lángra lobbanhat.

1 Fontos biztonsági és környezetvédelmi utasítások

1.2 WEEE irányelvnek való megfelelőség és a termék megsemmisítése

Ez a termék nem tartalmaz a környezetvédelmi és városfejlesztési minisztérium által kiadott „Az elektromos és elektronikus berendezések hulladékairól szóló rendelet” c. dokumentumban szereplő veszélyes és tiltott anyagokat. Megfelel a WEEE rendelet előírásainak. Ez a termék újrahasznosítható és újrafelhasználható, kiváló minőségű alkatrészekből és anyagokból készült. Ezért az élettartama végén ne dobja ezt a terméket a normál háztartási hulladékok közé. A készüléket egy hulladékudvarban kell leadni, ahol gondoskodnak az elektromos berendezések újrahasznosításáról. Ezekkel a gyűjtőpontokkal kapcsolatban keresse a helyi önkormányzatokat. A termékek újrahasznosításával megóvhatja a környezetet és a természeti erőforrásokat.

1.3 A termék csomagolása

A termék csomagolása újrahasznosítható anyagokból készült. Gondoskodjon róla, hogy a termék csomagolása külön kerüljön elhelyezésre a helyi hatóságok előírásainak megfelelően, így biztosíthatja, hogy a termék csomagolása a környe-

zet védelme miatt újrafelhasználásra kerül.

2 Általános megjelenés

2.1 Áttekintés

60 cm 90 cm

(1. ábra)

1. Kürtő
2. Test
3. Vezérlőpanel
4. Fém olajszűrő
5. Világítás

2.2 Műszaki adatok

Típus HCP61310I - HCP61310IIH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH

Tápfeszültség 220-240V ~ 50 Hz

Lámpa teljesítménye (W) 2 x 3

Motor teljesítménye (W) 90

Légáram (m3/h) – 3. Szint 395

A motor szigetelési osztálya F osztály

Szigetelési osztály II. osztály

3 A berendezés használata

3.1 A berendezés vezérlése

0 1 2 3 0 1

A lámpa kikapcsolásához állítsa a lámpa kapcsolóját ( „0” állásba.

A lámpa bekapcsolásához állítsa a lámpa kapcsolóját ( „) „1” állásba.

A motor kikapcsolásához állítsa a motor kapcsolóját ( „) „0” állásba.

A motort minimum sebességgel az 1-es szint kiválasztásával, maximum sebességgel a 3-as szint kiválasztásával működtetheti, függően a főzéskor keletkező pára intenzitásától.

3.2 Energiatakarékos használat

• A berendezés használata során a gőzök és a szagok intenzitásának megfelelően válassza meg a sebességet, hogy energiát takarítson meg.
• Normál körülmények között használja az alacsony sebességet (1-2), intenzív gőzök és szagok esetén pedig a legmagasabb sebességet (3).
• A páraelszívóban található egy lámpa, amely megvilágítja a főzési területet.

Környezeti megvilágításként használva szükségtelen energiafogyasztást és elégtelen megvilágítást eredményez.

3.3 Használati útmutató

• A berendezésben egy motor található, amely különböző sebességgel képes működni.
• A jobb teljesítmény érdekében azt javasoljuk, hogy normál körülmények között alacsony sebességet válasszon, a nagyobb sebességet pedig intenzív szagok és gőzök esetén válassza.

3 A berendezés használata

3.4 A lámpák cseréje

Készítse elő a berendezés elektromos csatlakozásait. Ebben a berendezésben 3W LED-es spotlámpák találhatók. A lámpák cseréjéhez a lámpatartót hátulról nyomja lefelé, forgassa kicsit az óramutató járásával ellentétes irányba, és lefelé vegye ki. Az új lámpák felszereléséhez alkalmazza a fenti műveletet fordított sorrendben (3. ábra).

Izzó
Izzó teljesítménye (W)	3
Tartó / foglalat E14
Izzó feszültsége (V)	220 - 240
Méret (mm) 100 x 35
ILCOS kód DRBB/F-	3-220-240-E14-35/100

3.5 Üzemeltetés

kürtőcsatlakozással

- A gőzök a kürtőn keresztül kerülnek eltávolításra, amely a páraelszívó csatlakozófejéhez

van rögzítve.

- A kürtő átmérőjének ugyanakkorának kell lennie, mint a csatlakozógyűrű. Vízszintes elhelyezés esetén a csövet egy kis lejtéssel kell beszerelni (kb. 10°), hogy a levegő könnyen távozhasson a helyiségből.

3.6 Üzemeltetés kürtőcsatlakozás nélkül

• A levegőt a szénszűrő megszűri, majd visszavezeti a helyiségbe. A szénszűrő akkor használatos, amikor nincs lehetőség kürtőbe történő csatlakoztatásra.
• Kürtő nélküli használat esetén távolítsa el a kürtőadapterben található terelőlapokat.
• Távolítsa el az olajszűrőt. A szénszűrő behelyezéséhez illessze a szűrőt a fülekbe úgy, hogy a ventilátor burkolatának két oldalán található műanyag darabokra központosítja. Rögzítse úgy, hogy balra vagy jobbra elforgatja.
• Az alumínium olajszűrő cseréje.

4 Tisztítás és karbantartás

Tisztítás és karbantartás előtt húzza ki a berendezést vagy kapcsolja le a kapcsolót.

4.1 Az alumínium olajszűrő tisztítása

A szűrő felfogja a levegőben lévő olajrészecskéket. Tisztítás során az alumínium olajszűrők elszíneződhetnek; ez normális jelenség, nem kell a szűrőket kicserélni.

• Nyomja meg az alumínium olajszűrő rögzítését előre.
• Ezt követően húzza egy kicsit lefelé, majd húzza ki (4. ábra). Ellenkező esetben a szűrő elgörbülhet. Mossa le és öblítse le az alumínium olajszűrőt folyékony mosószerrel és helyezze vissza az alumínium szűrőket a foglalatukba a fent bemutatott lépések fordított sorrendjében. A szűrő felfogja a levegőben lévő olajrészecskéket.

Az alumínium szűrőt mosogatógépben elmoshatja

VIGYÁZAT

Normál használat esetén havonta egyszer tisztítsa meg a szűrőt.

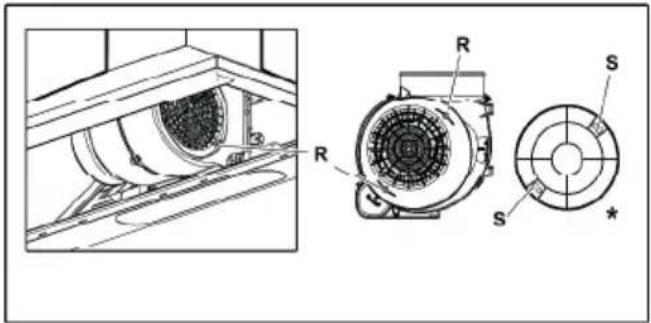

4.2 A szénszűrő cseréje

A szagmentesítő szűrők szenet tartalmaznak (aktívszén). A terméket zsírszűrővel kell ellátni, függetlenül attól, hogy szénszűrőt használnak-e vagy sem.

• Távolítsa el az alumínium szűrőket (4. ábra).
• Távolítsa el a szűrőt úgy, hogy a csapokat elforgatja S állásból R állásba az óramutató járásával megegyezően. (5. ábra).

- Szerelje be az új szűrőt a fenti lépések fordított sorrendben történő végrehajtásával.

- Szerelje fel az alumíniumszűrőket.

VIGYÁZAT

A szénszűrőt soha nem szabad kimosni.

VIGYÁZAT

Cserélje ki a szénszűrőket 3 havonta egyszer.

VIGYÁZAT

A szénszűrőt behelyezheti a hivatalos márkakereskedésektől.

5 A berendezés telepítése

FIGYELEM!

A telepítés előtt olvassa el biztonsági utasításokat a Felhasználói kézikönyvben

FIGYELEM!

Ha a csavarokat és a stabilizátorokat nem az előírásoknak megfelelően szereli fel, fennáll az áramütés veszélye.

A beállítási utasításokat lásd a 235. oldalon.

A páraelszívó telepítéséhez keresse fel a legközelebbi hivatalos szervizt.

A telepítés helyének előkészítése, illetve az elektromos csatlakozás kiépítése az ügyfél felelőssége.

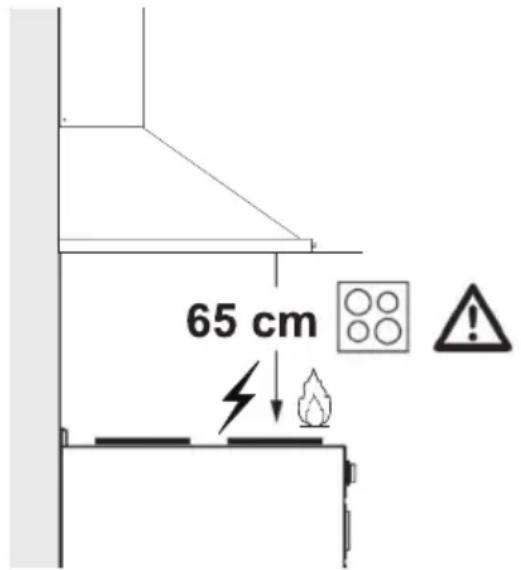

5.1 A berendezés pozíciója

(6. ábra)

• A páraelszívó és a főzőlap közötti távolságot a felszerelés előtt fel kell mérni. A távolságnak 65 cm-nek kell lennie (6. ábra).
• A távolságot a gáz főzőlap edénytartójától,
• illetve az elektromos főzőlap felületétől kell mérni.

6 Hibaelhárítás

Hibaelhárítás Győkérok Megoldás
A berendezés nem működik.	Ellenőrizze a biztosítékokat. Elfordulhat, hogy a biztosíték kiégett, ellenőrizze és cserélje ki.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást. A hálózati feszültségnek 220 és 240 V között kell lennie.
A berendezés nem működik.	Ellenőrizze az elektromos csatlakozást. Elenőrizze, hogy más konyhai eszközök működnek-e.
A megvilágító lámpa nem működik.	Ellenőrizze az elektromos csatlakozást. A hálózati feszültségnek 220 és 240 V között kell lennie.
A megvilágító lámpa nem működik.	Ellenőrizze a lámpa kapcsolóját. A lámpa kapcsolójának „be” állásban kell lennie.
A megvilágító lámpa nem működik.	Ellenőrizze a lámpákat. A berendezés lámpáinak világítani kell.
A berendezés leve-gőbeáramlása nem megfelelő.	Ellenőrizze az alumínium szűrőt. Normál felhasználás esetén az alumínium olajszűrőt havonta legalább egyszer meg kell tisztítani.
A berendezés leve-gőbeáramlása nem megfelelő.	Ellenőrizze az elszívócsatornát. Az elszívócsatornának „on”’ állásban kell lennie.
A berendezés leve-gőbeáramlása nem megfelelő.	Ellenőrizze a szénszűrőt. A szénszűrővel működő ter-mékek esetében a szénszűrőt normál használat mellett 3 havonta cserélni kell.
