HCP61310B - Dunstabzugshaube BEKO - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG HCP61310B BEKO

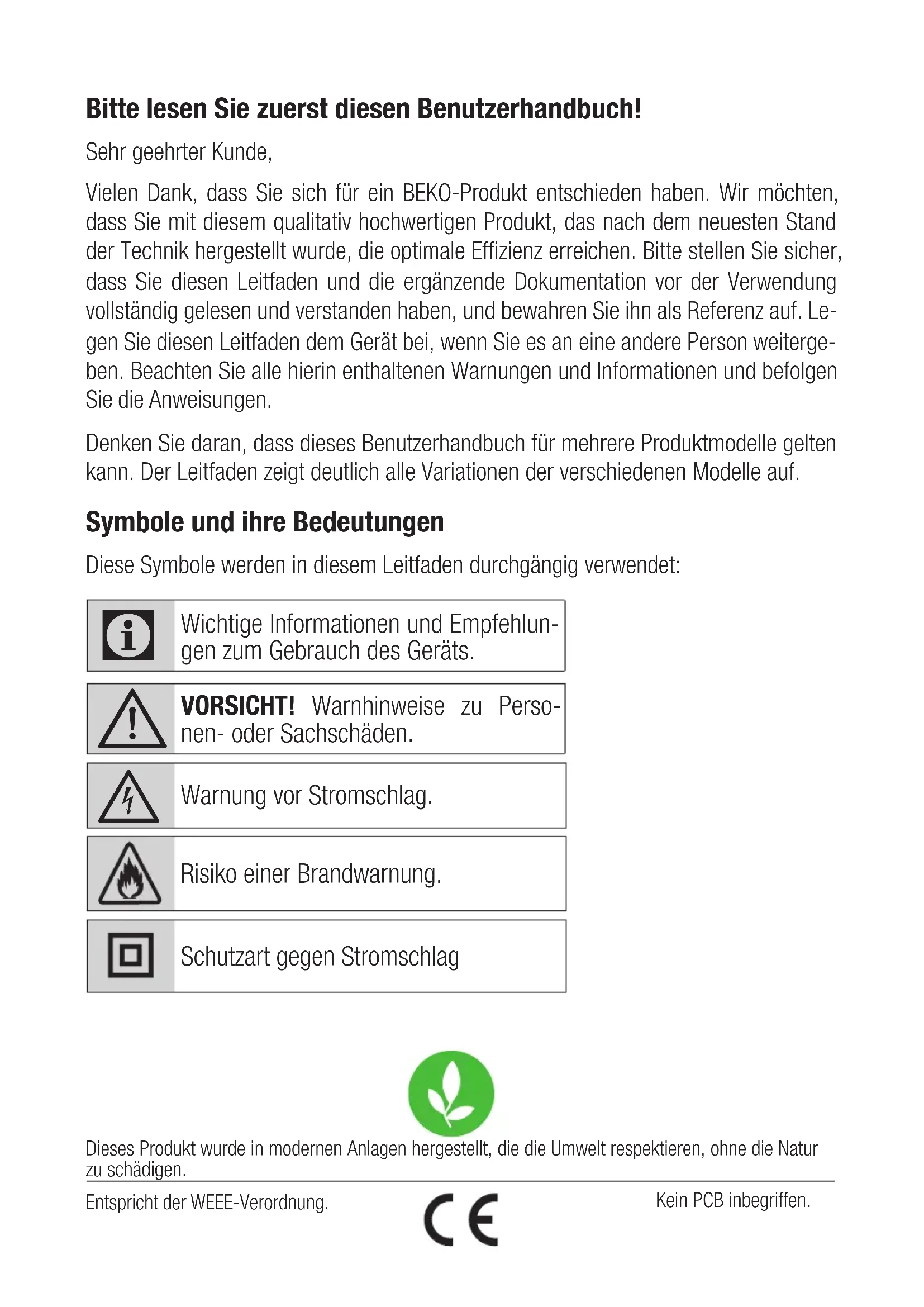

Bitte lesen Sie zuerst diesen Benutzerhandbuch!

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein BEKO-Produkt entschieden haben. Wir möchten, dass Sie mit diesem qualitativ hochwertigen Produkt, das nach dem neuesten Stand der Technik hergestellt wurde, die optimale Effizienz erreichen. Bitte stellen Sie sicher, dass Sie diesen Leitfaden und die ergänzende Dokumentation vor der Verwendung vollständig gelesen und verstanden haben, und bewahren Sie ihn als Referenz auf. Legen Sie diesen Leitfaden dem Gerät bei, wenn Sie es an eine andere Person weitergeben. Beachten Sie alle hierin enthaltenen Warnungen und Informationen und befolgen Sie die Anweisungen.

Denken Sie daran, dass dieses Benutzerhandbuch für mehrere Produktmodelle gelten kann. Der Leitfaden zeigt deutlich alle Variationen der verschiedenen Modelle auf.

Symbole und ihre Bedeutungen

Diese Symbole werden in diesem Leitfaden durchgängig verwendet:

Wichtige Informationen und Empfehlungen zum Gebrauch des Geräts.

VORSICHT! Warnhinweise zu Personen- oder Sachschäden.

Warnung vor Stromschlag.

Risiko einer Brandwarnung.

Schutzart gegen Stromschlag

Dieses Produkt wurde in modernen Anlagen hergestellt, die die Umwelt respektieren, ohne die Natur zu schädigen.

1 Wichtige Sicherheits- und Umweltanweisungen

1.1 Allgemeine Sicherheit

Wichtige Sicherheitshinweise sorgfältig lesen und zum späteren Nachschlagen aufbewahren.

Dieser Abschnitt enthält Sicherheitshinweise zum Schutz vor Feuer, Stromschlag, Verletzungen oder Sachschäden. Jede Garantie erlischt, wenn diese Anweisungen nicht befolgt werden.

- Beko-Produkte entsprechen den geltenden Sicherheitsnormen. Wenn also das Gerät oder sein Netzkabel beschädigt ist, muss es vom Händler, Servicezentrum oder einem fachkundigen und autorisierten Service repariert oder ersetzt werden. Falsche oder unangemessene Reparaturvorgänge können ein Risiko und eine Gefahr für den Benutzer darstellen.

- Dieses Produkt ist nicht für den kommerziellen Gebrauch bestimmt, es ist für den Gebrauch zu Hause und für die folgenden Anwendungen vorgesehen:

• Mitarbeiter Küchen in Geschäften, Büros oder anderen Arbeitsumgebungen;
• In Bauernhäusern;
• Kunden in Hotels, Motels oder andere Wohneinheiten;
• In Hostels oder ähnlichen Um-

gebungen.

• Betreiben Sie das Gerät nur gemäß dem in diesem Handbuch beschriebenen Verwendungszweck.
• Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch unsachgemäße Installation oder Bedienung des Geräts entstehen.
• Dieses Gerät kann von Kindern ab 8 Jahre und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeit oder fehlender Erfahrung und Wissen verwendet werden, wenn diese vorher über die sichere Verwendung des Gerätes unterrichtet wurden und die damit zusammenhängenden Gefahren verstanden haben.
• Kinder dürfen nicht an dem Gerät herumspielen. Reinigung und die dem Nutzer obliegende Wartung dürfen nicht von Kindern ausgeführt werden, sofern diese nicht dabei beaufsichtigt werden.
• Wenn die Installation Ihres Geräts abgeschlossen ist, muss der Mindestabstand zwischen dem Boden Ihres Geräts und der Oberfläche, auf der die Kochtöpfe platziert werden, 65 cm betragen.
• Wenn in der Installationsanleitung

1 Wichtige Sicherheits- und Umweltanweisungen

des Gasherdes ein größerer Abstand als oben angegeben angegeben angegeben ist, ist dies zu berücksichtigen.

• Stellen Sie sicher, dass Ihre Netzspannung mit den Angaben auf dem Typenschild des Geräts übereinstimmt.
• Verwenden Sie das Gerät nicht, wenn das Netzkabel oder das Gerät beschädigt ist.
• Um eine Beschädigung des Netzkabels zu vermeiden, verhindern Sie, dass es eingeklemmt, gequetscht oder an scharfen Kan- ten gerieben wird. Halten Sie das Netzkabel von erhitzten Oberflä- chen und offenen Flammen fern.
• Verwenden Sie das Gerät nur mit einer geerdeten Steckdose.

WARNUNG: Schließen Sie das Gerät niemals vor der Installation an das Stromnetz an.

- Stellen Sie das Gerät so auf, dass sich der Netzstecker immer an einer zugänglichen Stelle befindet.

- Berühren Sie die Gerätelampen nicht, wenn diese bereits für längere Zeit eingeschaltet sind. Diese sind dann sehr heiß, sodass Sie sich die Hände verbrennen könnten.

• Halten Sie die, von den zuständigen Behörden verfügten Regeln und Vorschriften zum Ableiten der austretenden Luft ein. (Diese Warnung betrifft nicht beim Einsatz ohne Rauchabzug zu)
• Starten Sie Ihr Produkt, nachdem Sie Topf, Pfanne usw. auf das Herd gestellt haben. Andernfalls können hohe Temperaturen dazu führen, dass sich Teile Ihrer Produkte verformen.
• Schalten Sie die Kochstellen aus, bevor Sie die Kassarolle, Pfanne oder Topf vom Herd nehmen.
• Lassen Sie kein kochendes Öl auf dem Herd. Töpfe, die kochendes Öl enthalten, können sich selbst entzünden.
• Das heiße Öl sich beim Kochen unter Umständen entzünden kann, achten Sie darauf, Textilien wie Handtücher, Vorhänge oder Tischdecken in sicherer Entfernung sind.
• Waschen Sie die Ölfilter einmal pro Monat. Ersetzen Sie die Kohlefilter einmal alle 3 Monate.
• Das Versäumnis, das Gerät regelmäßig zu reinigen, kann zur Gefahr eines Brandes führen.
• Verwenden Sie niemals nicht-feuerfeste Materialien anstelle der

1 Wichtige Sicherheits- und Umweltanweisungen

vorgesehenen Filter.

- Verwenden Sie nur Originalteile oder vom Hersteller gelieferte Teile.

- Betreiben Sie das Gerät niemals ohne Filter, und nehmen Sie diesen niemals heraus, wenn das Gerät eingeschaltet ist.

- Im Falle eines Brandes schalten Sie das Gerät und alle anderen Kochgeräte ab. (Ziehen Sie dazu den Netzstecker oder schalten Sie das Gerät aus)

- Decken Sie im Falle eines Brandes die Flammen ab. Versuchen Sie niemals das Feuer mit Wasser zu löschen.

- Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen, und reinigen Sie das Gerät nicht, wenn es in Gebrauch ist.

- Bei gleichzeitigem Betrieb der Elektro-Dunstabzugshaube und der mit anderer als elektrischer Energie versorgten Geräte darf der Unterdruck im Raum 4 Pa (4 x 10 bar) nicht überschreiten.

- Mit Gas- oder Heizöl betriebene Geräte, wie beispielsweise Öfen, die sich in unmittelbarer Umgebung der Haube befinden, müssen vollständig von dessen Abluft isoliert oder selber her-

metisch abgedichtet sein.

- Wenn Sie ein Abgasanschluss für Ihr Produkt herstellen, verwenden Sie Rohre mit einem Durchmesser von 150 mm oder 120 mm. Die Länge des Rohrs sowie die Anzahl der Bögen muss so gering wie möglich sein.

Erstickungsgefahr! Bewahren Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern auf.

VORSICHT! Wenn er zusammen mit den Kochgeräten betrieben wird, könnten die zugänglichen Teile heiß sein.

- Der Auslass der Dunstabzugs-haube darf nicht an Luftkanäle angeschlossen werden, an die andere Rauchquellen angeschlossen sind.

- Wenn eine elektrische Dunstabzugshaube gleichzeitig mit Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden, sollte der Raum ausreichend belüftet werden. Dieser Warnhinweis gilt nicht für den Betrieb ohne Abluftkanal Anschluss (Betrieb mit Kohlefilter).

- Objekte platziert auf dem Gerät, können eventuell herunterfallen.

1 Wichtige Sicherheits- und Umweltanweisungen

Legen Sie keine Gegenstände auf das Gerät.

- Es ist strengstens verboten, Lebensmittel unter dem Gerät zum Platzen zu bringen.

WARNUNG: Entfernen Sie vor der Montage der Abzugshaube die Schutzfolien.

• Lassen Sie keine offenen Flammen unter dem Gerät, während es in Betrieb ist.
• Das Frittieren in tiefem Öl muss unter Aufsicht erfolgen, Öl, das hohe Temperaturen erreicht, kann Feuer fangen.

1.2 Einhaltung der WEEE-Bestimmungen und Abfallentsorgung

Dieses Produkt enthält nicht die gefährlichen und verbotenen Materialien, die in der vom Ministerium für Umwelt und Urbanisierung der Republik Türkei veröffentlichten "Verordnung zur Kontrolle elektrischer und elektronischer Abfallgeräte" angegeben sind. Entspricht der WEEE-Verordnung. Dieses Produkt wurde aus recyclebaren und wiederverwendbaren hochwertigen Teilen und Materialien hergestellt. Entsorgen Sie dieses Produkt daher am Ende seines Lebenszyklus

nicht mit anderen Haushaltsabfällen. Bringen Sie es zu einer Sammelstelle für elektrische und elektronische Geräte. Sie können Ihre lokale Verwaltung nach diesen Sammelstellen fragen. Sie können zum Schutz der Umwelt und der natürlichen Ressourcen beitragen, indem Sie die gebrauchten Produkte zum Recycling liefern.

1.3 Produkt-Verpackung

Die für Ihr Gerät verwendete Verpackung besteht aus wie-wertbaren Materialien. Ensure e packaging is disposed of se-ly as per the regulations of local ities to ensure that the pa-g of your appliance is included recycling process for environ-l purposes.

2 Allgemeines Erscheinungsbild

2.1 Übersicht

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 197 mm 898 mm 450 mm

(Abbildung 1)

1. Abzug
2. Gehäuse
3. Steuertafel
4. Metallölfilter
5. Herdbeleuchtung

2.2 Technische Daten

Modell HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HCP91310I - HCP91310W - HCP91310IH

Versorgungsspannung: 220-240V ~ 50 Hz

Lampenleistung (W) 2 x 3

Motorleistung (W) 90

Fließrate (m3/h) – 3. Stufe 395

Isolationsklasse des Motors Klasse F

Isolationsklasse Klasse II

3 Bedienung des Gerätes

3.1 Steuerung des Geräts

0	1	2	3	0	1
Um die Lampe auszuschalten, stellen Sie den Lampenschalter (☀) auf '0'.
Um die Lampe auszuschalten, stellen Sie den Lampenschalter (☀) auf '1'.
Um den Motor auszuschalten, stellen Sie den Motorschalter (☀) auf '0'.
Sie können den Motor je nach Intensität des Kochdampfes minimal bei Stufe 1 und maximal bei Stufe 3 laufen lassen.

3.2 Effiziente und energiesparende Nutzung

• Wenn Sie Ihr Gerät benutzen, passen Sie die Geschwindigkeitseinstellungen je nach Dampf- und Geruchsintensität an, um Energie zu sparen.
• Verwenden die niedrige bzw. mittlere Stufe (1-2) unter Normalbedingungen und die höchste Stufe (3) bei intensiver Dunst- und Geruchsentwicklung.
  • Die Dunstabzugshaube ist mit Lampen ausgestattet, um den Kochbereich zu beleuchten.

Ihr Nutzung für die Beleuchtung der Küche kann zu unnötigen zusätzlichen Stromkosten führen, ohne dass die Raumbeleuchtung ausreichend wäre.

3.3 Bedienungsanleitung

• Ihr Gerät enthält einen Motor, der verschiedene Geschwindigkeiten hat.
• Für eine bessere Leistung empfehlen wir niedrige Geschwindigkeiten unter normalen Bedingungen und hohe Geschwindigkeiten bei starken Gerüchen und intensiven Dämpfen.

3 Bedienung des Gerätes

3.4 LEUCHTMITTELTAUSCH

Stellen Sie die elektrischen Anschlüsse des Geräts her. Ihr Gerät ist mit einer 3-W-Spot-LED-Lampe ausgestattet. Zum Auswechseln der Lampen drücken Sie die Fassung von hinten nach unten, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie nach unten heraus. Wenden Sie den obigen Vorgang in umgekehrter Reihenfolge an, um neue Lampen einzubauen (Abbildung 3).

Glühbirne
Leistung der Lampe (W)	3
Halter / Sockel E14
Die Spannung der Glühbirne (V)	220 - 240
Größe : (mm) 100 x	35
ILCOS-Code DRBB/F	-3-220-240-E14-35/100

3.5 Betrieb mit Abluftkanal Anschluss

- Der Dampf wird durch den Abluftkanal, der am Anschlusskopf der Abzugshaube befestigt ist, abgesaugt.

- Der Durchmesser des Abluftkanals muss dem Durchmesser des Anschlussrings entsprechen. Bei horizontaler Anordnung muss das Rohr ein leichtes Gefälle (ca. 10°) nach oben haben, damit die Luft leicht aus dem Raum austreten kann.

3.6 Betrieb mit Abluftkanal Anschluss

• Die Luft wird durch den Kohlefilter gefiltert und im Raum rezirkuliert. Der Kohlefilter wird verwendet, wenn es unmöglich ist, einen Rauchabzug im Haus zu benutzen.
- Im rauchgaslosen Betrieb sind die Klappen im Inneren des Rauchgasadapters zu entfernen.
- Entfernen Sie den Ölfilter. Zum Einbau des Kohlefilters den Filter auf die Laschen aufsetzen, indem Sie ihn auf dem Kunststoffteil auf beiden Seiten des Gebläsegehäuses zentrieren. durch Rechts- oder Linksdrehung festziehen.
- Aluminium-Ölfilter ersetzen.

4 Reinigung und Instandhaltung

Ziehen Sie vor der Reinigung und Wartung den Netzstecker oder schalten Sie den Schalter aus.

4.1 Reinigung von Aluminium-Ölfiltern

Dieser Filter hält die Ölpartikel in der Luft zurück. Aluminium-Ölfilter können sich beim Waschen verfärben; dies ist normal und erfordert keinen Austausch Ihrer Filter.

- Drücken Sie den Aluminium-Ölfilterverschluss nach vorne.

- Ziehen Sie ihn dann leicht nach unten und ziehen Sie ihn heraus (Abbildung 4). Andernfalls können Sie den Filter verbiegen. Waschen und spülen Sie Aluminiumölfilter mit flüssigem Reinigungsmittel und ersetzen Sie Aluminiumfilter bis zu ihren Sitzen, indem Sie die oben angegebenen Schritte in umgekehrter Reihenfolge durchführen. Dieser Filter hält die Ölpartikel in der Luft zurück.

Sie können Ihre Aluminiumfilter auch in der Spülmaschine waschen.

VORSICHT

Reinigen Sie Ihren Aluminium- Ölfilter bei normalem Gebrauch einmal im Monat.

4.2 Austausch des kohlefilters

Geruchsbeseitigende Filter enthalten Holzkohle (Aktivkohle). Das Gerät muss stets mit eingesetzten Fettfiltern betrieben werden, unabhängig davon, ob ein Kohlefilter verwendet wird oder nicht.

• Entfernen Sie die Aluminiumfilter (Abbildung 4).
• Entfernen Sie den Filter, indem Sie die Stifte im Uhrzeigersinn von S auf R drehen. (Abbildung 5).
• Installieren Sie den neuen Filter, indem Sie das oben beschriebene Verfahren in umgekehrter Reihenfolge ausführen.
  • Installieren Sie die Aluminiumfilter.

VORSICHT

Kohlefilter dürfen niemals gewaschen werden.

VORSICHT

Ersetzen Sie die Kohlefilter einmal alle 3 Monate.

4 Reinigung und Instandhaltung

VORSICHT

Sie können den

Aktivkohlefilter

bei autorisierten

Servicehändlern beziehen.

5 Installation des Gerätes

WARNUNG!

Lesen Sie vor der Installation die Sicherheitsinformationen der Bedienungsanleitung

WARNUNG!

Wird die Installation mit Schrauben und Stabilisatoren nicht in Übereinstimmung mit diesen Anweisungen durchgeführt, kann dies zu einem elektrischen Schlag führen.

Auf Seite 235 finden Sie die Installationsanleitung.

Für die Installation der Abzugshaube wenden Sie sich bitte an den nächstgelegenen autorisierten Service.

Es liegt in der Verantwortung des Kunden, den Standort und die elektrische Installation der Abzugshaube vorzubereiten.

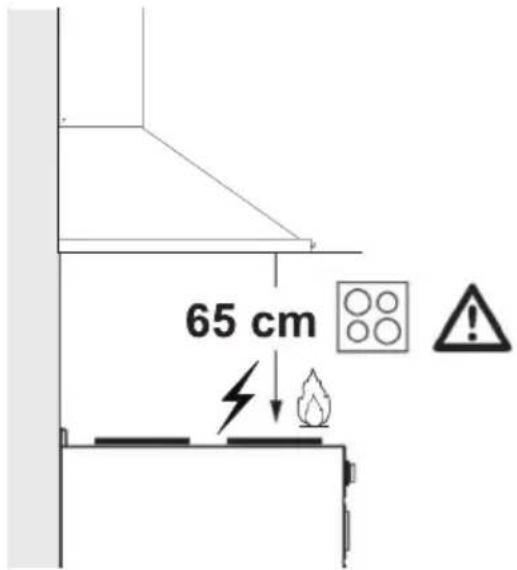

5.1 Positionierung des Geräts

65 cm

(Abbildung 6)

• Der Abstand zwischen dem Herd und der Abzugshaube muss vor der Montage berücksichtigt werden. Dieser Abstand sollte 65 cm betragen (Abbildung 6).
• Der Abstand muss bei Gasherden von der Oberfläche des Rostes,
• bei Elektroherden von der Oberfläche des Glases gemessen werden.

6 Fehlerbehebung

Fehlerbehebung Ursache Hilfe
Das Gerät funktioniert nicht.	Überprüfen Sie Ihre Sicherungen. Die	Sicherung kann durchbrennen, inspiziert und wiederhergestellt werden.
Das Gerät funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Gerät funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Überprüfen Sie, ob andere Geräte in Ihrer Küche funktionieren.
Das Beleuchtungslicht funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Beleuchtungslicht funktioniert nicht.	Prüfen Sie den Lampenschalter. Der	Lampenschalter muss sich in der Stellung "Ein" befinden.
Das Beleuchtungslicht funktioniert nicht.	Inspizieren Sie die Lampen. Die Lampen des Geräts müssen aufleuchten.
Der Lufteinlass des Geräts ist unzureichend.	Prüfen Sie den Aluminiumfilter. Unter	normalen Betriebsbedingungen ist der Aluminium-Ölfilter mindestens einmal im Monat zu reinigen.
Der Lufteinlass des Geräts ist unzureichend.	Überprüfen Sie den Abluftkanal Der	Abluftkanal muss sich in der Stellung "Ein" befinden.
Der Lufteinlass des Geräts ist unzureichend.	Überprüfen Sie den Kohlefilter. Die	Alter der Geräte mit Kohlefiltern sind unter normalen Bedingungen einmal alle 3 Monate zu ersetzen.

Garantiebedingungen

Anschrift:

Beko Deutschland GmbH

Thomas-Edison-Platz 3

D-63263 Neu-Isenburg

Kundendienst-Tel.: [phone]

Fax: [phone] *

E-Mail: [e-mail]

Ersatzteile-Tel.: [phone] *

Fax: [phone]*

E-Mail: [e-mail]

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum neuen Gerät der Marke Beko und wünschen Ihnen viel Freude daran. Sollten Sie dennoch einmal einen Grund zu einer Reklamation erkennen, dann wenden Sie sich bitte an unseren Kundendienst. Geben Sie im Falle einer Störung Ihre genaue Anschrift, Telefonnummer und den GERÄTETYP (vom Typenschild des Gerätes) an.

Hinweis für Kühl- und Gefriergeräte, Achtung!

Um voll funktionsfähig zu sein, benötigt Ihr Gerät nach dem Transport ca. 24 Stunden, in denen sich das Kühlmittel stabilisiert. Sofern es nicht vermeidbar ist und Sie das Gerät sofort nach Aufstellung mit Gefriergut bestücken wollen, müssen Sie damit rechnen, dass die rote Lampe bis zur Stabilisierung des Kühlkreislaufs aufleuchtet. Die Kühlleistung beginnt jedoch vom Augenblick des Anschlusses an sich auf zu bauen.

Die Garantiezeit beträgt 24 Monate ab Kaufdatum.

Bedingungen:

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der gesetzlichen Gewährleistungsverpflichtung des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, Garantie für einwandfreies Material und fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte, die vom Hersteller nicht für den Service autorisiert sind oder wenn das Gerät zu gewerblichen Zwecken eingesetzt wird. Schäden die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss, oder fehlerhafte Installationen sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Gewährleistung.

Abhilfemöglichkeiten:

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Nur wenn durch Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung innerhalb von 24 Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen. Nachbesserungen verlängern nicht die Gewährleistungszeit. Schadenersatzansprüche, auch hinsichtlich Folgeschäden, sind, soweit sie nicht auf Vorsatz oder groben Fahrlässigkeit beruhen, ausgeschlossen.

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnet dieser Zeit- und Wegeentgelt. Reklamationen sind unmittelbar nach Feststellung zu melden. Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung, nachzuweisen. Bei Nicht-vorlage ist die Reparatur kostenpflichtig. Eine Rückerstattung – nach späterer Einsendung der Kaufquittung – kann nur innerhalb von einem Monat nach Rechnungsdatum gewährt werden.

Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland

*) 0,14 EUR/Min. aus dem Festnetz der T-Com; Mobilfunk max. 0,42 EUR/Min. (nur für Deutschland)
