HCP61310B - Digestor BEKO - Bezplatný návod na obsluhu

Typ produktu	Kuchynský odsávač pár
Značka	Beko
Model	HCP61310B
Rozmery (D × Š × V)	598 mm × 450 mm × 197 mm
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	90 W
Výkon osvetlenia	2 × 3 W (LED)
Maximálny prietok vzduchu	395 m³/h (3 rýchlosti)
Trieda izolácie	Trieda II
Typ tukového filtra	Umývateľný hliníkový filter
Typ uhlíkového filtra	Aktívny uhlíkový filter (voliteľný)
Minimálna vzdialenosť od varnej dosky	65 cm
Priemer odvodného potrubia	120 mm alebo 150 mm
Údržba tukového filtra	Mesačné čistenie (možné v umývačke riadu)
Výmena uhlíkového filtra	Každé 3 mesiace
Typ žiarovky	LED spot 3 W, pätica E14
Prevádzka	S vonkajším odvodom alebo recirkuláciou s uhlíkovým filtrom
Ovládanie	Samostatné spínače pre osvetlenie a motor (3 rýchlosti)
Bezpečnostné pokyny	Pred čistením odpojiť; nepoužívať bez filtra; nenechávať otvorený oheň

Často kladené otázky - HCP61310B BEKO

Ako čistiť hliníkový tukový filter ?

Posuňte zámok filtra dopredu, potom ho potiahnite nadol, aby ste ho vybrali. Umyte ho tekutým čistiacim prostriedkom alebo v umývačke riadu. Po vysušení ho vráťte na miesto. Odporúča sa mesačné čistenie.

Kedy treba vymeniť uhlíkový filter ?

Uhlíkový filter sa musí vymieňať každé 3 mesiace za normálnych podmienok. Nie je umývateľný. Môžete ho získať u autorizovaného servisu.

Ako vymeniť LED žiarovku ?

Stlačte držiak žiarovky nadol, otočte ju proti smeru hodinových ručičiek a vyberte ju. Nainštalujte novú LED žiarovku 3 W, pätica E14 (100×35 mm). Zmontujte v opačnom poradí.

Prečo môj odsávač pár nefunguje ?

Skontrolujte poistku a či je napájacie napätie 220-240 V. Uistite sa, že zásuvka funguje otestovaním iného zariadenia. Ak problém pretrváva, kontaktujte autorizovaný servis.

Svetlo odsávača pár sa nerozsvieti, čo robiť ?

Skontrolujte, či je spínač lampy v polohe „1“. Uistite sa, že žiarovka nie je prepálená (pozri výmenu). Ak je napätie správne (220-240 V), vymeňte žiarovku.

Aká je minimálna vzdialenosť medzi odsávačom pár a varnou doskou ?

Minimálna vzdialenosť je 65 cm, meraná od povrchu roštu pre plynové sporáky alebo od sklenenej plochy pre elektrické sporáky.

Môžem používať odsávač pár bez odvodného potrubia ?

Áno, v recirkulačnom režime. Je potrebné nainštalovať aktívny uhlíkový filter a odstrániť vnútorné klapky adaptéra potrubia. Vzduch je filtrovaný a vrátený späť do miestnosti.

Čo robiť v prípade požiaru pod odsávačom pár ?

Vypnite odsávač pár a všetky varné zariadenia. Plamene prikryte pokrievkou alebo nehorľavou prikrývkou. Nikdy nepoužívajte vodu.

Ako nastaviť rýchlosť motora ?

Použite spínač motora: poloha 1 pre nízku rýchlosť, poloha 2 pre strednú, poloha 3 pre vysokú (intenzívne pachy a pary). Poloha 0 pre vypnutie.

Kde nájsť náhradné diely pre môj odsávač pár Beko ?

Používajte iba originálne diely dodávané výrobcom alebo autorizovaným servisom. Filtre a žiarovky si môžete objednať u predajcu alebo v servisnom stredisku Beko.

NÁVOD NA OBSLUHU HCP61310B BEKO

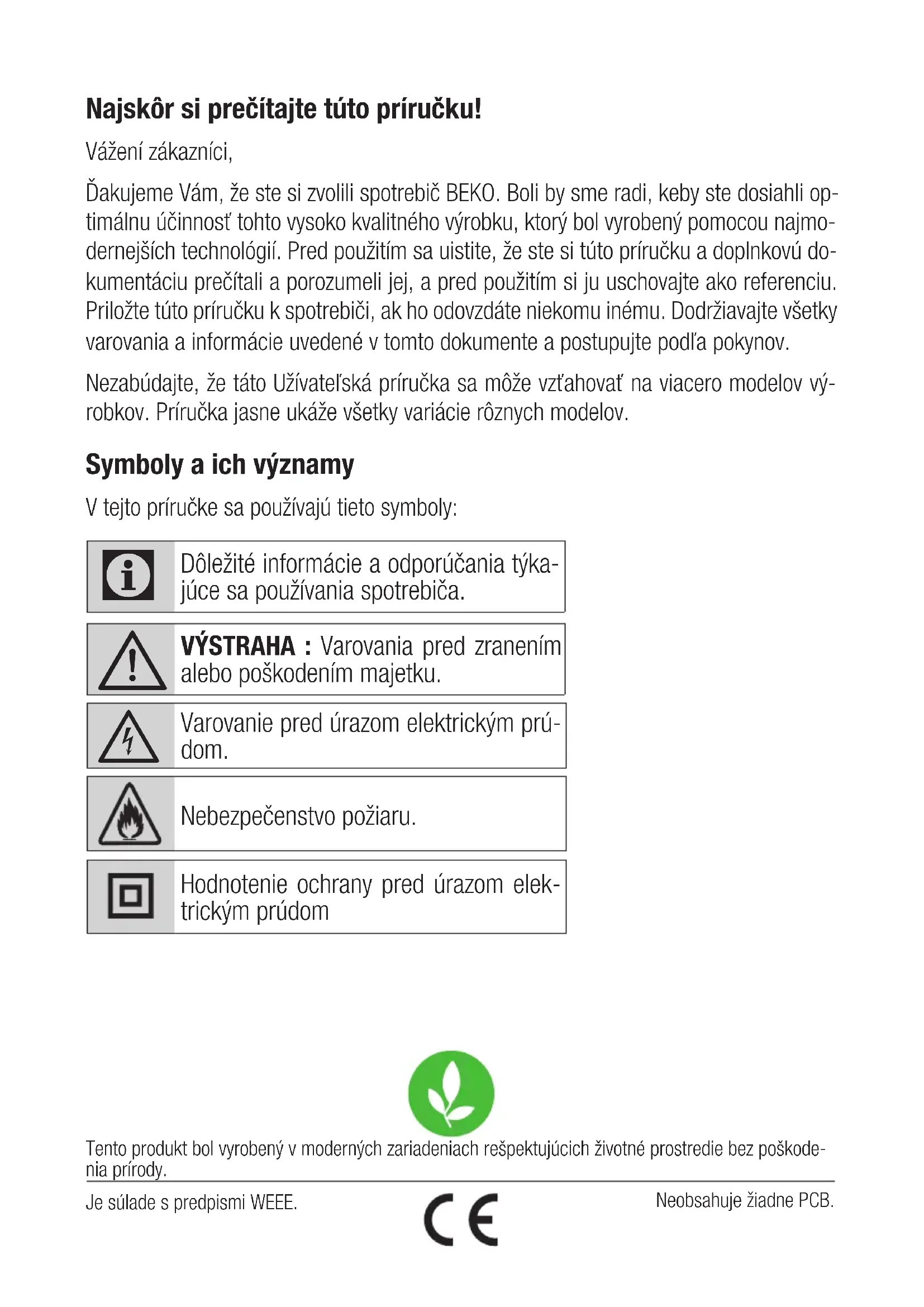

Najskôr si prečítajte túto príručku!

Vážení zákazníci,

Ďakujeme Vám, že ste si zvolili spotrebič BEKO. Boli by sme radi, keby ste dosiahli optimálnu účinnosť tohto vysoko kvalitného výrobku, ktorý bol vyrobený pomocou najmodernejších technológií. Pred použitím sa uistite, že ste si túto príručku a doplnkovú dokumentáciu prečítali a porozumeli jej, a pred použitím si ju uschovajte ako referenciu. Priložte túto príručku k spotrebiči, ak ho odovzdáte niekomu inému. Dodržiavajte všetky varovania a informácie uvedené v tomto dokumente a postupujte podľa pokynov.

Nezabúdajte, že táto Užívateľská príručka sa môže vzťahovať na viacero modelov výrobkov. Príručka jasne ukáže všetky variácie rôznych modelov.

V tejto príručke sa používajú tieto symboly:

Dôležité informácie a odporúčania týkajúce sa používania spotrebiča.

Varovanie pred úrazom elektrickým prúdom.

Nebezpečenstvo požiaru.

Hodnotenie ochrany pred úrazom elektrickým prúdom

Tento produkt bol vyrobený v moderných zariadeniach rešpektujúcich životné prostredie bez poškodenia prírody.

1 Dôležité bezpečnostné a environmentálne pokyny

Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu chrániť pred rizikom požiaru, úrazu elektrickým prúdom, zraneniam alebo vecným škodám. V prípade nedodržania týchto pokynov je záruka neplatná.

• Výrobky Beko spĺňajú platné bezpečnostné normy. Ak je teda spotrebič alebo jeho napájací kábel poškodený, musí ho opraviť alebo vymeniť predajca, servisné stredisko alebo odborný a autorizovaný servis. Nesprávne alebo neprimerané opravy môžu pre používateľa predstavovať riziko a nebezpečenstvo.

- Tento produkt nie je určený na komerčné použitie, je určený na použitie v domácnosti a na nasledujúce použitie:

- v zamestnaneckých kuchyniach v obchodoch, kanceláriách a iných pracovných prostrediach, - vo farmových domoch, - zákazníkmi v hoteloch, mo- teloch alebo iných ubytovacích zariadeniach;

- v hosteloch alebo v podobnom prostredí.

- Prevádzkujte jednotku iba podľa účelu, ktorý je uvedený v tejto príručke.

- Prevádzkujte jednotku iba podľa účelu, ktorý je uvedený v tejto príručke.

• Výrobca nezodpovedá za škody spôsobené nesprávnou inštaláciou alebo prevádzkou spotrebiča.

- Tento spotrebič môžu používať deti vo veku od 8 rokov a staršie, ľudia s nedostatkom fyzickej, senzorickej alebo duševnej schopnosti alebo ľudia s nedostatkom skúseností alebo vedomostí; pokiaľ sú pod dohľadom alebo im boli poskytnuté pokyny na bezpečné používanie spotrebiča a pochopia nebezpečenstvo.

- S týmto spotrebičom nesmú manipulovať deti. Čistenie a údržbu nesmú vykonávať deti bez dozoru. - Po dokončení inštalácie vášho spotrebiča musí byť minimálna vzdialenosť medzi spodkom vášho spotrebiča a povrchom, na ktorom sú umiestnené hrnce, 65 cm.

- Ak pokyny na inštaláciu plynového sporáka určia väčšiu vzdialenosť, ako je uvedené vyššie, musíte ju vziať do úvahy.

- Uistite sa, že sieťové napájanie vyhovuje informáciám uvedeným na výrobnom štítku spotrebiča.

UPOZORNENIE: Pred inštalovaním spotrebič nezapájajte.

UPOZORNENIE: Pred inštalovaním spotrebič nezapájajte.

- Spotrebič umiestnite tak, aby bola zástrčka vždy na prístupnom mieste.

- Nedotýkajte sa lampy vášho výrobku po dlhšej dobe prevádzky. Keďže môžu byť horúce, môžete si popáliť ruku.

• V súlade s pravidlami a pokynmi vzťahujúcimi sa na vypúšťanie vyfúkaného vzduchu, stanovenými príslušnými orgánmi. (Toto upozornenie neplatí pre použitie bez vzduchovodu).

- Spustite svoj produkt po umiestnení hrnca, panvice, atď. na sporák. V opačnom prípade môže vysoká teplota spôsobiť deformáciu niektorých častí vášho výrobku.

- Pred odobratím hrnca, panvice, atď. vypnite horák sporáka.

- Nenechávajte vriaci olej na sporáku. Nádoby, ktoré obsahujú

vriaci olej, sa môžu samy vznietiť.

• Vzhľadom na to, že by sa olej mohol vznietiť, pri pečení vyprážaných potravín dávajte pozor na záclony a obrusy.

- Olejové filtre umyte raz mesačne. Vymeňte uhlíkové filtre raz za 3 mesiace.

- Ak nevykonávate včas pravidelné čistenie vášho produktu, môže to predstavovať riziko požiaru.

- Používajte iba originálne diely alebo časti dodané výrobcom.

- Neprevádzkujte váš produkt bez filtra a neodstraňujte filter, keď je prístroj v prevádzke.

- V prípade náhleho vznietenia odpojte spotrebič, ako aj iné spotrebiče na varenie od elektrickej siete. (Vytiahnite spotrebič z elektrickej zásuvky alebo vypnite hlavný vypínač).

- V prípade požiaru zakryte plamene. Na hasenie požiaru nikdy nepoužívajte vodu.

1 Dôležité bezpečnostné a environmentálne pokyny

• Pred čistením spotrebiča ho vždy odpojte zo siete a nečistite ho, keď je spotrebič v prevádzke.
• Keď pracujú súčasne elektrický odsávač pár a prístroje napájané inou ako elektrickou energiou, záporný tlak v miestnosti nesmie prekročiť 4 Pa (4 x 10 bar).
• Spotrebiče spaľujúce plyn alebo vykurovací olej, ako sú izbové ohrievače, ktoré zdieľajú rovnaké prostredie s produktom, musia byť plne izolované od výfuku tohto produktu alebo musia byť vzduchotesné.
• Pri pripájaní odvodu spalín na výrobok používajte rúry s priemerom 150 mm alebo 120 mm. Dĺžka pripojeného potrubia, ako aj počet kolien musí byť čo najmenší.

VÝSTRAHA: Ak sa používa spolu s varnými spotrebičmi, prístupné časti môžu byť horúce.

• Výstup z odsávača pár nesmie byť pripojený k vzduchovodom, kde sú pripojené iné zdroje dymu.

• Ak sa odsávač pár používa súčasne so zariadeniami, ktoré využívajú plyn alebo iné palivá, miestnosť je potrebné primerane vetrať. Toto upozornenie sa nevzťahuje na prevádzku bez komína (prevádzka s uhlíkovým filtrom).
• Objekty umiestnené na spotrebiči môžu spadnúť. Na vrchnú časť spotrebiča nedávajte žiadne predmety.
• Pod spotrebičom je prísne zakázané opekať potraviny.

UPOZORNENIE: Pred inštaláciou odsávača pár odstráňte ochranné fólie.

• Počas prevádzky spotrebiča nenechávajte pod ním otvorený oheň.
• Vyprážanie v hlbokom oleji sa vykonávajte pod dohľadom, olej, ktorý dosahuje vysoké teploty, sa môže vznietiť.

1 Dôležité bezpečnostné a environmentálne pokyny

Tento produkt neobsahuje nebezpečné a zakázané materiály uvedené v „nariadení o kontrole odpadu z elektrických a elektronických zariadení“ uverejnenom Ministerstvom životného prostredia a urbanizácie Tureckej republiky. Je v súlade s predpismi WEEE. Tento produkt bol vyrobený z recyklovateľných a opakovane použiteľných vysokokvalitných dielov a materiálov. Preto tento výrobok na konci jeho životného cyklu nelikvidujte spolu s domácim odpadom. Odneste ho do zberného centra pre recykláciu elektrických a elektronických zariadení. O informácie o týchto zberných miestach môžete požiadať miestnu správu. Dodaním použitých produktov na recykláciu môžete pomôcť chrániť životné prostredie a prírodné zdroje.

1.3 Balenie produktu

Balenie použité vo vašom prístroji je vyrobené z recyklovateľných materiálov.

Balenie použité vo vašom prístroji je vyrobené z recyklovateľných materiálov. Zaistite, aby bol obal zlikvidovaný osobitne podľa predpisov miestnych úradov, aby ste sa uistili, že obal vášho spotrebiča je zahrnutý do procesu recyklácie z dôvodu ochrany životného prostredia.

2 Všeobecný vzhľad

2.1 Prehľad

60 cm 90 cm

(Obrázok č. 1)

1. Dymovod
2. Telo
3. Kontrolný panel
4. Kovový olejový filter
5. Osvetlenie varnej dosky

2.2 Technické údaje

Model HCP61310I - HCP61310IH - HCP61310W - HCP61310B -HCP91310I - HCP91310W - HCP91310IH

Napájacie napätie 220-240V ~ 50 Hz

Napájanie svetla (W) 2 x 3

Výkon motora (W) 90

Prietok (m3/h) - 3. Úroveň 395

Trieda izolácie motora Trieda F

Izolačná trieda Trieda II

3 Prevádzka spotrebiča

3.1 Ovládanie zariadenia

0

1

2

3

0

1

Ak chcete lampu vypnúť, prepnite spínač lampy

( ) do polohy „0“.

Ak chcete lampu zapnúť, nastavte spínač lampy

(※) do polohy „1“.

Ak chcete motor vypnúť, nastavte spínač motora

(∞) do polohy „0“.

Motor môžete spustiť minimálne pri rýchlosti 1 a maximálne pri rýchlosti 3 v závislosti od intenzity pary z varenia.

3.2 Efektívne používanie s ohľadom na úsporu energie

• Pri používaní spotrebiča upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.
• Používajte nízku rýchlosť (1-2) za obvyklých podmienok a vysokú rýchlosť (3) pri intenzívnom zápachu a pary.
• Digestor je vybavený žiarovkami, ktoré osvetľujú varnú plochu.

Ich používanie na osvetlenie priestoru bude viesť k zbytočným výdavkom energie a k nedostatočnému osvetleniu.

• Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlosť.
• Pre lepšiu výkonnosť odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.

3 Prevádzka spotrebiča

3.4 Výmena žiaroviek

Vykonajte elektrické pripojenie spotrebiča. Vo Vašom spotrebiči sa používajú bodové LED žiarovky s výkonom 3 W. Pri výmene žiaroviek zatlačte držiak smerom dozadu, otočte ho proti smeru hodinových ručičiek a vyberte ho smerom dole. Použite vyššie uvedenú operáciu dozadu a nainštalujte nové žiarovky (obrázok 3).

Žiarovka
Výkon žiarovky (W) 3
Držiak / zásuvka E14
Napätie žiarovky (V)	220 - 240
Veľkost' (mm) 100 x	35
ILCOS kód DRBB/F-	3-220-240-E14-35/100

3.5 Prevádzka s komínom

Para sa odvádza cez komínové potrubie, ktoré je pripevnené k pripojovacej hlave na odsávači pár.

Priemer komína musí byť

rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch ľahko unikať z miestnosti.

3.6 Prevádzka bez komína

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Vyberte olejový filter. Ak chcete nainštalovať uhlíkový filter, nasaďte filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo doľava. Vymeňte hliníkový olejový filter.

4 Čistenie a údržba

4.1 Čistenie hliníkových olejových filtrov

Tento filter zadržuje častice oleja zo vzduchu. Filtre z hliníkového oleja môžu pri umývaní zmeniť farbu; je to normálne a nevyžaduje výmenu vašich filtrov.

• Hliníkový olejový filter zatlačte dopredu.
• Potom ho mierne potiahnite a vytiahnite (Obrázok 4). V opačnom prípade môžete filter ohnúť. Hliníkový olejový filter umyte a opláchnite tekutým čistiacim prostriedkom a vráťte hliníkový filter do svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tento filter zadržuje častice oleja zo vzduchu.

Svoje hliníkové filtre môžete tiež umývať v umývačke riadu.

VÝSTRAHA

V prípade normálneho používania vyčistite filter raz za mesiac.

Filtre na odstraňovanie zápachu obsahujú aktívne uhlie (aktívny karbón). V produkte musí byť inštalovaný tukový filter, bez ohľadu na to, či sú alebo nie sú používané filtre s aktívnym uhlím.

• Vyberte hliníkové filtre (obrázok 4). - Vyberte filter otočením kolíkov z úrovne S na úroveň R v smere hodinových ručičiek. (Obrázok č. 5). - Nainštalujte nový filter vykonaním vyššie uvedeného postupu v opačnom poradí. - Namontujte hliníkové filtre.

VÝSTRAHA

Uhlíkový filter sa nesmie nikdy umývať.

VÝSTRAHA

Vymeňte uhlíkové filtre raz za 3 mesiace.

VÝSTRAHA

Uhlíkový filter môžete získať od autorizovaných servisných predajcov.

5 Inštalácia spotrebiča

UPOZORNENIE!

Pred inštaláciou si prečítajte bezpečnostné informácie uvedené v používateľskej príručke

UPOZORNENIE!

Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Pokyny na nastavenie nájdete na strane 235.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu.

Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

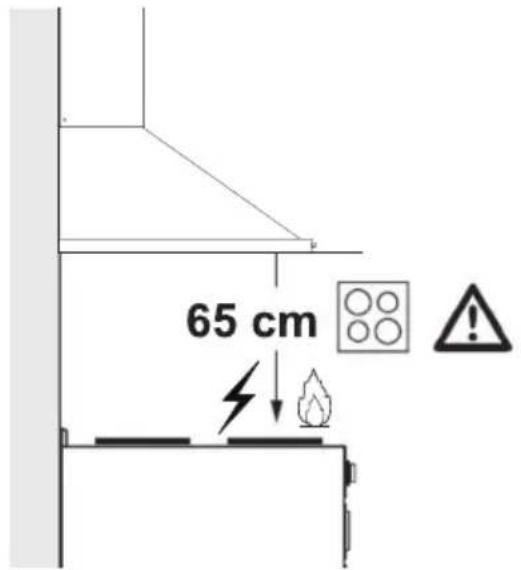

5.1 Pozícia spotrebiča

(Obrázok č. 6)

• Pred zmontovaním zvážte vzdialenosť medzi sporákom a odsávačom. Táto vzdialenosť musí byť aspoň 65 cm (obrázok 6).
• U plynových sporákov sa musí merať vzdialenosť od povrchu mriežky,
• pre elektrické sporáky od povrchu skla.

6 Riešenie problémov

Riešenie problé-mov	Príčina Pomoc
Zariadenie nefunguje.	Skontrolujte svoje poistky. Poistka môže byt	vypálená, skontrolujte a obnovte ju.
Zariadenie nefunguje.	Skontrolujte elektrické pripojenie. Sieťové napätie musí byť medzi 220 a 240 V.
Zariadenie nefunguje.	Skontrolujte elektrické pripojenie. Skontrolujte, či vo vašej kuchyni funguje iný spotrebič.
Osvetľovacie svetlo nefunguje.	Skontrolujte elektrické pripojenie. Sietové napätie musí byť medzi 220 a 240 V.
Osvetľovacie svetlo nefunguje.	Skontrolujte spínač žiarovky. Prepínac lampy musí byť v polohe "zapnuté".
Osvetľovacie svetlo nefunguje.	Skontrolujte žiarovky. Svietidlá zariadenia sa musia rozsvietit'.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte hliníkový filter. Za normálnych prevádzkových podmienok sa musí hliníkový olejový filter čistiť najmenej raz za mesiac.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte odvod spalín. Komín na odvod vzduchu musí byť v polohe „zapnuté“.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte uhlíkový filter. Filtre spotrebičov s uhlíkovými filtrami sa za normálnych podmienok vymieňajú raz za každé 3 mesiace.
