Produkto tipas	Virtuvės gartraukis
Prekės ženklas	Beko
Modelis	HCP61310B
Matmenys (P × G × A)	598 mm × 450 mm × 197 mm
Maitinimo įtampa	220-240 V ~ 50 Hz
Variklio galia	90 W
Apšvietimo galia	2 × 3 W (LED)
Maksimalus oro srautas	395 m³/h (3 greičiai)
Izoliacijos klasė	II klasė
Riebalų filtro tipas	Skalbianas aliuminio filtras
Anglies filtro tipas	Aktyvintos anglies filtras (neprivalomas)
Minimalus atstumas nuo kaitlentės	65 cm
Ištraukimo kanalo skersmuo	120 mm arba 150 mm
Riebalų filtro priežiūra	Mėnesinis valymas (galima plauti indaplovėje)
Anglies filtro keitimas	Kas 3 mėnesiai
Lemputės tipas	LED prožektorius 3 W, E14 lizdas
Veikimas	Su išoriniu ištraukimu arba recirkuliacija su anglies filtru
Valdymas	Atskiri jungikliai apšvietimui ir varikliui (3 greičiai)
Saugos nurodymai	Prieš valydami atjunkite; nenaudokite be filtro; nepalikite atviros liepsnos

Dažnai užduodami klausimai - HCP61310B BEKO

Kaip išvalyti aliuminį riebalų filtrą?

Stumkite filtro fiksatorių į priekį, tada traukite žemyn, kad jį išimtumėte. Nuplaukite skystu plovikliu arba indaplovėje. Po džiovinimo vėl įstatykite. Rekomenduojama valyti kas mėnesį.

Kada reikia pakeisti anglies filtrą?

Anglies filtrą reikia pakeisti kas 3 mėnesius normaliomis sąlygomis. Jis nėra skalbiamas. Galite jį įsigyti iš įgalioto serviso.

Kaip pakeisti LED lemputę?

Stumkite lemputės laikiklį žemyn, pasukite prieš laikrodžio rodyklę ir ištraukite. Įstatykite naują LED 3 W lemputę, E14 lizdą (100×35 mm). Sumontuokite atvirkštine tvarka.

Kodėl mano gartraukis neveikia?

Patikrinkite saugiklį ir ar maitinimo įtampa yra 220-240 V. Įsitikinkite, kad lizdas veikia, išbandydami kitą prietaisą. Jei problema išlieka, kreipkitės į įgaliotą servisą.

Gartraukio lemputė neužsidega, ką daryti?

Patikrinkite, ar lempos jungiklis yra padėtyje «1». Įsitikinkite, kad lemputė neperdegė (žr. keitimą). Jei įtampa yra teisinga (220-240 V), pakeiskite lemputę.

Koks minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas yra 65 cm, matuojant nuo grotelių paviršiaus dujinėms viryklėms arba nuo stiklinio paviršiaus elektrinėms viryklėms.

Ar galiu naudoti gartraukį be ištraukimo kanalo?

Taip, recirkuliacijos režimu. Reikia sumontuoti aktyvintos anglies filtrą ir nuimti vidinius kanalo adapterio atvartus. Oras filtruojamas ir grąžinamas į patalpą.

Ką daryti kilus gaisrui po gartraukiu?

Išjunkite gartraukį ir visus maisto gaminimo prietaisus. Uždenkite liepsną dangčiu arba ugniai atsparia antklode. Niekada nenaudokite vandens.

Kaip reguliuoti variklio greitį?

Naudokite variklio jungiklį: 1 padėtis – mažas greitis, 2 padėtis – vidutinis, 3 padėtis – didelis (intensyvūs kvapai ir garai). 0 padėtis – išjungti.

Kur rasti atsargines dalis mano Beko gartraukiui?

Naudokite tik originalias gamintojo arba įgalioto serviso tiekiamas dalis. Filtro ir lemputes galite užsisakyti iš pardavėjo arba Beko serviso centro.

NAUDOJIMO INSTRUKCIJA HCP61310B BEKO

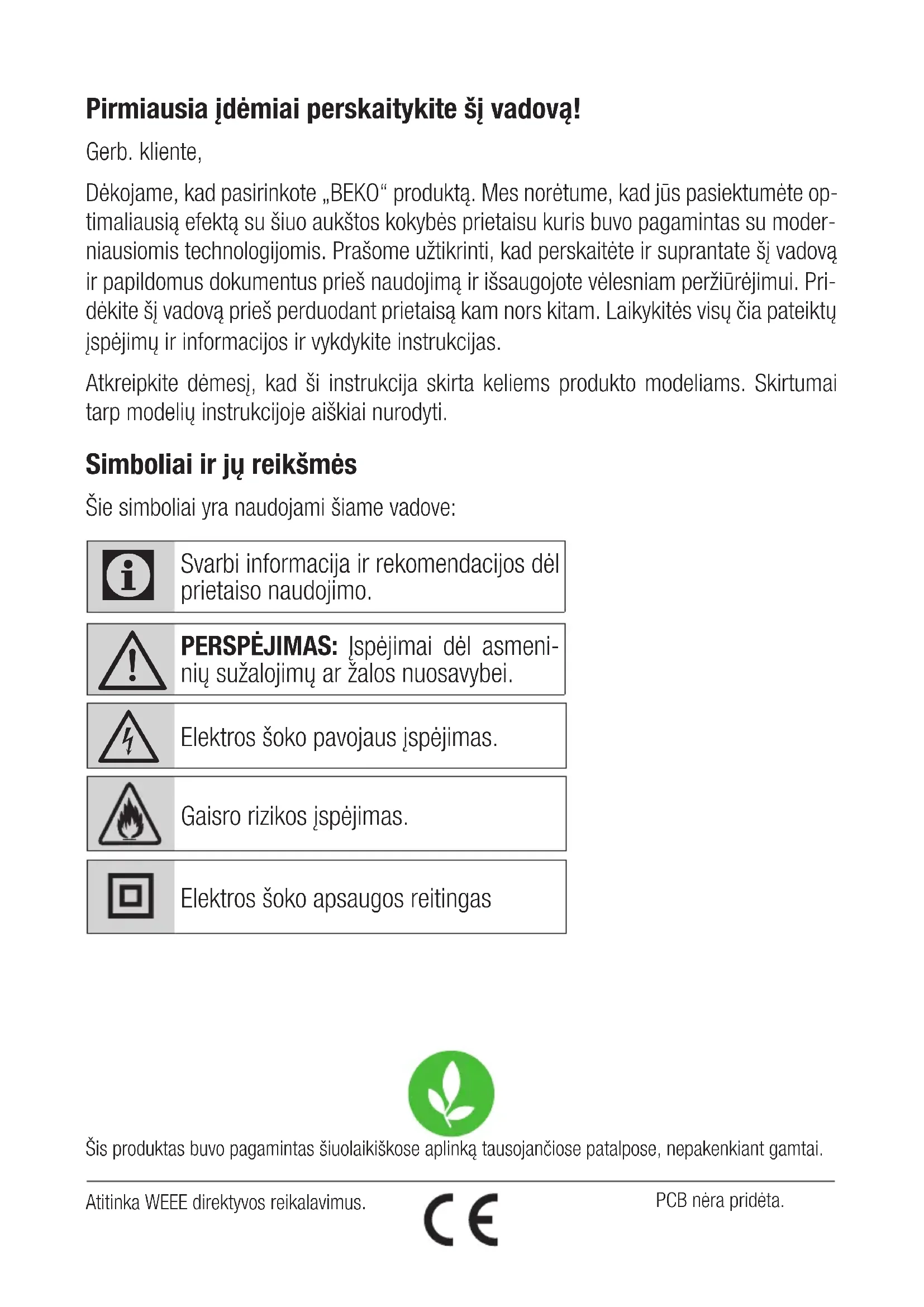

Pirmiausia įdėmiai perskaitykite šį vadovą!

Gerb. kliente,

Dėkojame, kad pasirinkote „BEKO“ produktą. Mes norėtume, kad jūs pasiektumėte optimaliausią efektą su šiuo aukštos kokybės prietaisu, kuris buvo pagamintas su moderniausiomis technologijomis. Prašome užtikrinti, kad perskaitėte ir suprantate šį vadovą ir papildomus dokumentus prieš naudojimą ir išsaugojote vėlesniam peržiūrėjimui. Pridėkite šį vadovą prieš perduodant prietaisą kam nors kitam. Laikykitės visų čia pateiktų įspėjimų ir informacijos ir vykdykite instrukcijas.

Atkreipkite dėmesį, kad ši instrukcija skirta keliems produkto modeliams. Skirtumai tarp modelių instrukcijoje aiškiai nurodyti.

Simboliai ir jų reikšmės

Šie simboliai yra naudojami šiame vadove:

Svarbi informacija ir rekomendacijos dėl prietaiso naudojimo.

PERSPĖJIMAS: Įspėjimai dėl asmeninių sužalojimų ar žalos nuosavybei.

Elektros šoko pavojaus įspėjimas.

Gaisro rizikos įspėjimas.

Elektros šoko apsaugos reitingas

Šis produktas buvo pagamintas šiuolaikiškose aplinką tausojančiose patalpose, nepakenkiant gamtai.

1 Svarbios saugumo ir aplinkosaugos instrukcijos

1.1 Bendroji sauga

Svarbios saugumo instrukcijos, kurias turite įdėmiai perskaityti ir išsaugoti.

Šiame skyriuje pateikiamos saugos instrukcijos, kurios padės apsisaugoti nuo gaisro, elektros smūgio, asmeninių sužalojimų ar materialinės žalos. Jokia garantija negalioja, jei nesilaikoma šių instrukcijų.

- „Beko“ produktai atitinka taikomus naudojimo standartus. Todėl, jei prietaisas arba jo maitinimo laidas yra pažeisti, jie turėtų būti sutvarkyti arba pakeisti platintojo, aptarnavimo centro arba eksperto ir autorizuoto serviso. Neteisingas arba netinkamas remontas gali kelti riziką ir pavojų naudotojui. - Šis prietaisas nėra skirtas komerciniam naudojimui; jis skirtas naudojimui namuose ir tokiose vietose:

• Parduotuvių, biurų ir kitų darbo aplinkų darbuotojų virtuvėse,
• Ūkiniuose namuose,
• lankytojų viešbučiuose, bendrabučiuose ar kitose apgyvendinimo vietose;
• Bendrabučiuose ar panašioje aplinkoje.
• Naudokite prietaisą tik pagal jo nurodytą paskirtį, aprašytą šiame vadove. • Gamintojas negali atsakyti už žalą, padarytą dėl netinkamai sumontuoto ar neteisingai naudojamo prietaiso.
• Šiuo prietaisu gali naudotis vaikai nuo 8 metų amžiaus bei asmenys su susilpnėjusiomis fizinėmis, jutiminėmis ar protinėmis galiomis arba tie, kuriems trūksta patirties arba žinių apie prietaiso naudojimą, bet tik tais atvejais, jeigu tokie asmenys yra prižiūrimi arba atitinkamai apmokyti dėl saugaus prietaiso naudojimo bei supranta galimus pavojus ir atsargumo priemones.
• Vaikai neturi žaisti su įrenginiu. Prietaiso valyti ir techninės priežiūros darbų atlikti negali neprižiūrimi vaikai.
• Kai jūsų prietaiso montavimas baigtas, minimalus atstumas tarp jūsų prietaiso apačios ir paviršiaus, ant kurio dedami puodai ar keptuvės, turi būti 65 cm.
• Jei dujinės viryklės montavimo instrukcijos nurodo didesnį atstumą nei nurodyta aukščiau, tuo turėtų būti vadovaujamasi.
• Patikrinkite, ar jūsų maitinimo įtampos parametrai atitinka įtampos

1 Svarbios saugos ir aplinkosaugos instrukcijos

Pagal parametrus, nurodytus prietaiso gamintojo lentelėje.

Nenaudokite prietaiso, jeigu pažeistas jo maitinimo laidas ar pats prietaisas.

• Norint išvengti žalos maitinimo laidui, saugokite jį nuo suspaudimo, užlenkimo ar trynimosi į aštrius kampus. Saugokite maitinimo kabelį nuo karštų paviršių ir atviros liepsnos.
• Prietaisą junkite tik į įžemintą elektros lizdą.

ĮSPĖJIMAS: Nejunkite prietaiso į elektros tinklą prieš įrengimą.

• Sumontuokite prietaisą taip, kad maitinimo laidas visada būtų prieinamoje pozicijoje.
• Nelieskite prietaiso lempučių po to, kai jos ilgą laiką buvo įjungtos. Kadangi jos įkaista, gali nudeginti ranką.
• Laikykitės atitinkamų institucijų nustatytų taisyklių ir instrukcijų dėl oro išmetimo. (Šis įspėjimas negalioja gartraukiams be dūmtakio.)
• Kai ant viryklės pastatote puodą ar keptuvę, įjunkite gartraukį. Priešingu atveju dėl aukštos temperatūros gali deformuotis atskiros dalys.
• Išjunkite kaitlentės degiklius prieš nuimdami nuo jos keptuvę, puodą ir pan.
• Nepalikite ant kaitlentės verdančio karšto aliejaus. Puodai, kuriuose yra karšto aliejaus, gali savaime užsiliepsnoti.
• Kadangi aliejus gali užsidegti, ypač atsargiai elkitės su užuolaidomis ir staltiesėmis kepdami keptuvėse.
• Bent kartą per mėnesį valykite riebalų filtrą. Keiskite anglies filtrus kas 3 mėnesius.

- Jei prietaisas tinkamai ir laiku nevalomas, tai gali kelti gaisro pavojų.

• Nenaudokite ugniai neatsparių medžiagų vietoje filtro.
• Naudokite tik originalias arba gamintojo rekomenduotas atsargines dalis.
• Nenaudokite prietaiso be filtro, nenuimkite filtro prietaiso naudojimo metu.
• Jei kilo gaisras, išjunkite elektrą ir nuimkite keptuves ar puodus. (Išjunkite prietaisą arba užsukite pagrindinį jungiklį).
• Jei kilo gaisras, uždenkite liepsnas. Niekada nenaudokite vandens gaisrui gesinti.

1 Svarbios saugumo ir aplinkosaugos instrukcijos

• Visada išjunkite prietaisą prieš jį valant ir niekada nevalykite kai jis naudojamas.
• Kai vienu metu veikia elektrinis gartraukis ir kiti elektra maitinami prietaisai, neigiamas slėgis kambaryje neturi viršyti 4 Pa (4 x 10 bar).
• Dujas ar kurą deginantys prietaisai, tokie kaip šildytuvai, kurie veikia toje pačioje aplinkoje kaip ir prietaisas, turi būti tinkamai izoliuoti nuo šio prietaiso išmetimo linijos arba turi būti hermetiški.
• Jei prietaisą sujungiate su dūmtakiu, naudokite 150 mm arba 120 mm skersmens vamzdžius. Jungiant vamzdį atstumai ir alkūnių jungtys turi būti minimalūs. Užspringimo rizika! Visas pakavimo medžiagas laikykite vaikams nepasiekiamoje vietoje. ĮSPĖJIMAS: Kai jis naudojamas kartu su virimo ar kepimo prietaisais, prieinamos dalys gali įkaisti.
• Gaubto išmetimo anga neturi būti jungiama prie oro išsiurbimo vamzdžių, kuriais teka kiti garai. • Kai elektrinės viryklės gaubtas

naudojamas kartu su prietaisais, kurie degina kurą ar dujas, kambarys turėtų būti tinkamai vėdinamas. Šis įspėjimas netaikomas naudojimui be dūmtakio (naudojimas su anglies filtru).

- Ant prietaiso padėtas daiktas gali nukristi. Ant prietaiso nedėkite jokių daiktų.

• Griežtai draudžiama sprogdinti maistą po prietaisu.

ĮSPĖJIMAS: Nuimkite apsaugines plėveles prieš montuodami gaubtą.

- Nepalikite atviros liepsnos po prietaisu, kol jis naudojamas.

- Kepimas aliejuje turėtų būti atliekamas prižiūrint, aliejui pasiekus aukštą temperatūrą jis gali užsidegti.

1 Svarbios saugumo ir aplinkosaugos instrukcijos

1.2 WEEE direktyvų atitiktis ir atliekų utilizavimas

Šis produktas neturi pavojingų ir draudžiamų medžiagų, esančių „Elektros ir elektroninės įrangos atliekų tvarkymo reglamente“, paskelbtame Turkijos Respublikos Aplinkos ir Urbanizacijos ministerijos. Atitinka WEEE direktyvos reikalavimus. Šis produktas pagamintas naudojant perdirbtas ir pakartotinai naudojamas aukštos kokybės dalis ir medžiagas. Neišmeskite šio prietaiso su buitinėmis atliekomis, kai jo nebenaudosite. Pristatykite jį į elektrinių ir elektroninių prietaisų perdirbimo centrą. Apie surinkimo vietas galite teirautis vietinės administracijos. Padėkite saugoti aplinką ir gamtinius išteklius, pristatydami panaudotus produktus perdirbti.

1.3 Produkto pakuotė

Pakavimo medžiagos, naudojamos jūsų prietaisui, yra pagamintos iš perdirbamų medžiagų.

Užtikrinkite, kad pakuotė yra išmetama atskirai pagal vietinių institucijų reikalavimus, kad būtų užtikrinama, jog jūsų prietaiso pakuotė bus perdirbama.

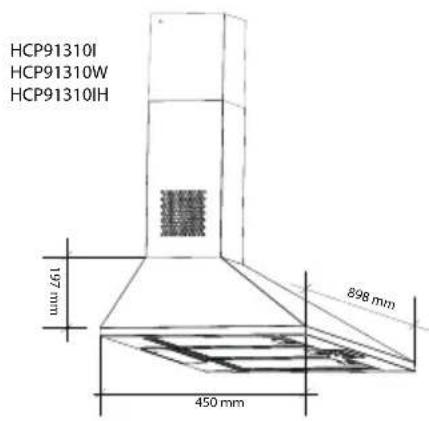

2 Bendra apžvalga

2.1 Apžvalga

60 cm 90 cm

(1 pav.)

1. Dūmtakis
2. Korpusas
3. Valdymo pultas
4. Metalinis riebalų filtras
5. Gartraukio apšvietimas

2.2 Techniniai duomenys

Modelis HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH

Tiekimo jtampa 220-240V ~ 50 Hz

Lemputės galingumas (W) 2 x 3

Variklio galingumas (W) 90

Srauto greitis (m3/val.) – 3. Lygis 395

Variklio izoliacijos klasė F klasė

Izoliacijos klasė II klasė

3 Prietaiso naudojimas

3.1 Prietaiso valdymas

0 1 2 3 0 1

Kad išjungtumėte lempą, jungiklis turi būti ( ),0“ pozicijoje.

Kad jungtumėte lempą, jungiklis turi būti ( ),1“ pozicijoje.

Kad išjungtumėte motorą, jungiklis turi būti ( ),0“ pozicijoje.

Galite naudoti motorą mažiausiai 1 greičiu ir daugiausi 3 greičiu priklausomai nuo garų intensyvumo kepant ar verdant.

3.2 Efektyvus naudojimas taupant energiją

• Naudodami gartraukį nustatykite reikalingą veikimo greitį pagal kvapų ir garų intensyvumą. Taip taupysite energiją.
• Normaliomis sąlygomis rinkitės mažą greitį (1-2), jei garų ir kvapų daug, rinkitės didelį greitį (3).
• Gaubtas turi lempas tam, kad būtų apšvietimas gaminimo vietoje.

Juos naudojant kaip patalpos apšvietimą bereikalingai švaistoma elektros energija.

3.3 Valdymo instrukcijos

• Jūsų prietaisas turi variklį, kuris gali veikti įvairiu greičiu.
• Geresniam naudojimui, rekomenduojame naudoti lėtesnius greičius normaliomis sąlygomis ir greitesnius stipraus kvapo ir intensyvių garų atveju.

3 Prietaiso naudojimas

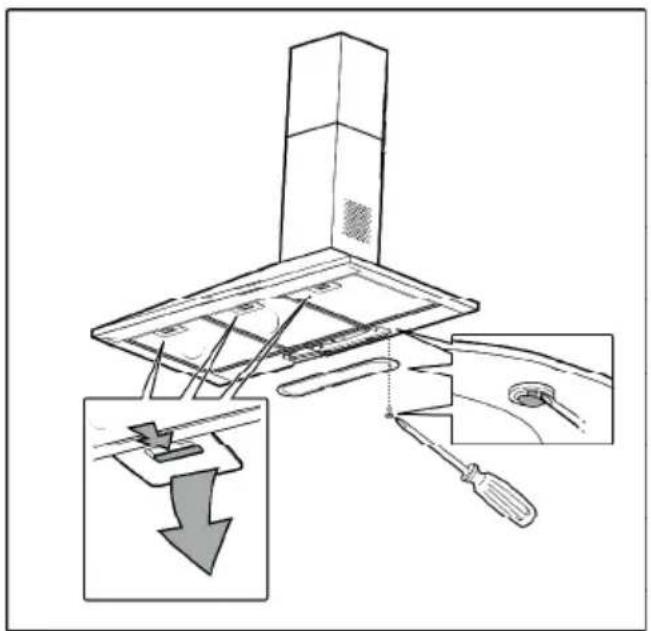

3.4 Lempučių keitimas

Sujunkite prietaiso elektros jungtis. Šiame prietaise naudojamos 3 W taškinio apšvietimo LED lemputės. Lemputes keiskite ištraukdami jas iš laikiklio iš galinės pusės ir šiek tiek pasukdami prieš laikrodžio rodyklę ir ištraukdami žemyn. Aukščiau esančius veiksmus naudokite atvirkštine seka, kad įmontuotumėte naujas lempas (3 pav.).

Elektros lemputė
Lemputės galingu-mas (W)	3
Laikiklis / lizdas E14
Lemputės įtampa (V)	220 - 240
Dydis (mm) 100 x 35
ILCOS kodas DRBB/F-3-220-240-E14-35/100

3.5 Naudojimas su dūmtakio jungtimi

- Garai yra pašalinami per dūmtakio vamzdį, pritvirtintą prie gartraukio jungiamosios

galvutės.

- Dūmtakio vamzdžio skersmuo turi būti toks pats kaip ir jungiamojo žiedo. Horizontalioje konstrukcijoje vamzdis turi būti kiek pakreiptas į viršų (apie 10°), kad oras būtų lengvai išpučiamas iš patalpos.

3.6 Naudojimas be dūmtakio jungties

- Oras yra filtruojamas per anglies filtrą ir išmetamas atgal į patalpą. Jei namuose nėra

dūmtakio, naudojamas anglies filtras.

- Naudodami be dūmtakio nuimkite spaustukus adapterio viduje.

- Išimkite riebalų filtrą. Norėdami įstatyti anglies filtrą, įstatykite filtrą ant spaustukų sucentruodami jį iš abiejų pusų ant plastikinės dalies, pritvirtinkite sukdami kairėn arba dešinėn.

- Pakeiskite aliuminį riebalų filtrą.

4 Valymas ir priežiūra

Prieš valymą ir tvarkymą, ištraukite prietaisą iš maitinimo lizdo ir išjunkite jungiklį.

4.1 Aliumininio riebalų filtro valymas

Šis filtras surenka riebalų daleles iš oro. Aliuminiai riebalų filtrai gali pakeisti spalvą, kai jie plaunami; tai yra normalu ir dėl to jums nereikia pakeisti filtrų.

• Pastumkite aliuminio riebalų filtro užraktą į priekį.
• Tada šiek tiek patraukite žemyn ir ištraukite (4 pav.). Priešingu atveju filtrą galima sulankstyti. Nuplaukite ir nuskalaukite riebalų filtrus su skystu plovikliu ir pakeiskite aliuminio filtrus atvirkštine tvarka, sekdami žingsnius, pateiktus aukščiau. Šis filtras surenka riebalų daleles iš oro.

Aliumininius filtrus taip pat galite plauti indaplovėje.

PERSPĖJIMAS:

Naudojant normaliomis sąlygomis, pakeiskite filtrą kartą per mėnesį.

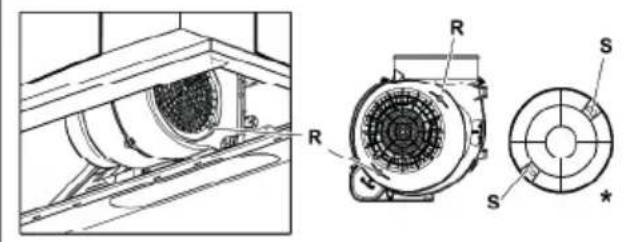

4.2 Anglies filtrų pakeitimas

Nuo kvapų apsaugančiuose filtruose yra anglies (aktyvintos anglies). Nepriklausomai nuo to, ar naudojami anglies filtrai, turi būti naudojami riebalų filtrai.

• Išimkite aliuminio filtrus (4 pav.).
• Išimkite filtrą pasukdami rodykles nuo S iki R lygio pagal laikrodžio rodyklę. (5 pav.).
• Įmontuokite naują filtrą sekdami aukščiau pateiktus žingsnius atvirkštine seka.
• Įstatykite aliuminio filtrus.

PERSPĖJIMAS:

Anglies filtrų niekada negalima plauti.

PERSPĖJIMAS:

Keiskite anglies filtrus kas 3 mėnesius.

ĮSPĖJIMAS:

Galite gauti anglies filtrus iš autorizuoto serviso tiekėjų.

5 Prietaiso įrengimas

DĖMESIO!

Prieš montavimą perskaitykite saugumo informaciją naudojimo vadove.

DĖMESIO!

Neįstačius varžtų ir stabilizatorių pagal šias instrukcijas gali ištikti elektros šokas.

Gaubto montavimui prašome susisiekti su artimiausiu autorizuotu servisu.

Paruošti vietą ir elektros instaliaciją gaubto montavimui privalo naudotojas.

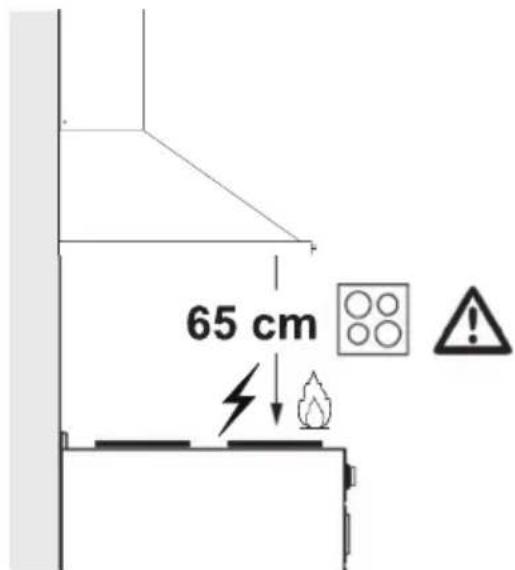

5.1 Prietaiso padėties nustatymas

(6 pav.)

- Atstumas tarp viryklės ir gartraukio turi būti įvertintas prieš pradedant montavimo darbus. Jis turi sudaryti 65 cm (6 pav.).

- Atstumą reikia matuoti nuo gartraukio grotelių dujinėms viryklėms,

- nuo stiklinio paviršiaus elektrinėms viryklėms.

6 Trikčių diagnostika

Trukdžių šalinimas	Pagrindinė priežastis Pagalba
Prietaisas neveikia.	Patikrinkite saugiklj. Saugiklis gali būti išdeğes, apžiūrékite ir pakeiskite jį.
Prietaisas neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turi būti nuo 220 iki 240 V.
Prietaisas neveikia.	Patikrinkite elektros jungtį. Patikrinkite ar kiti prietaisai jūsų virtuvėje veikia normaliai.
Neveikia apšvietimo lemputė.	Patikrinkite elektros jungtį. Tinklo įtampa turi būti nuo 220 iki 240 V.
Neveikia apšvietimo lemputė.	Patikrinkite lemputės jungiklj. Lemputės jungiklis turi būti „on“ padėtyje.
Neveikia apšvietimo lemputė.	Apžiūrékite lemputes. Prietaiso lempos turėtų ap- šviesti.
Prietaiso oro įleidimo angos yra netinkamos.	Patikrinkite aliuminio filtrą. Normalomis veikimo sąlygomis, aliuminis riebalų filtras turi būti valomas kartą per mėnesį.
Prietaiso oro įleidimo angos yra netinkamos.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti „on“ padėtyje.
Prietaiso oro įleidimo angos yra netinkamos.	Patikrinkite anglies filtrą. Anglies filtrus reikia keisti kas 3 mėnesius, prietaisą naudojant įprastai.
