KASUTUSJUHEND HCP61310B BEKO

Täname, et eelistasite BEKO toodet. Meie eesmärgiks on, et see körgkvaliteetne toode, mille valmistamisel on kasutataud tipptehnoloogiat, teeniks Teid maksimaalselt töhu-salt. Enne kasutamist palun lugege see juhend ja lisadokumentatsioon täielikult läbi ning hoidke neid alles edaspidiseks kasutamiseks. Juhul kui annate seadme üle kelle-legi teisele, palun andke kaasa ka see juhend. Võtke arvesse köiki siin toodud hoiatusi ja teavet ning järgige antud juhiseid.

Pidage meeles, et antud juhend võib kehtida mitmele erinevale mudelile. Juhendis on kõikmudelite erinevused selgelt välja toodud.

Sümbolid ja nende tähendused

Selles juhendis kasutatakse järgmisi sümboleid:

Oluline teave ja soovitused seadme ka-sutamise kohta.

ETTEVAATUST: Hoiatused vigastuse või varalise kahju eest.

Hoiatus elektrilöögi eest.

Hoiatus tuleohu eest.

Elektrilöögi kaitse nimiväärtus

See toode on toodetud kaasaegsetes keskkonnasäästlikes rajatistes ja ilma loodust kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised Lugege hoolikalt läbi ja hoidke neid alles edaspidiseks kasutamiseks.

See osa sisaldab ohutusjuhen-deid, mis aitavad kaitsta tulekahju, elektrilöögi, vigastuse või varalise kahju tekkimise eest. Kui neid juhiseid ei järgita, ei kehti ükski garantii.

- Beko tooted vastavad kehtivatele ohutusstandarditele. Seega, kui seade või selle toitejuhe on kahjustatud, peab selle parandama edasimüüja, teeninduskeskus, spetsialist või volitatud teenindus. Valed või mittevastavad remondikatsed võivad seada kasutajat riski ja ohtu.

- See toode ei ole möeldud äriliseks kasutamiseks, see on möeldud kasutamiseks kodus ja järgmistes keskkondades:

- poodide, kontorite ja teiste töökeskkonna töötajate köögis;

- farmides;

- klientide poolt hotellides, motellides või muudes majutusette-võtetes;

- hostelites või sarnastes kesk-kondades.

- Kasutage seadet ainult selles kasutusjuhendis kirjeldatud otstar-

bel.

- Tootja ei kanna mingit vastutust seadme ebaotstarbeka paigalduse või käsitamise tagajärjel tekkinud kahjustuste eest.

- Seda seadet on lubatud kasutada vähemalt 8-aastastel lastel ning füüsilise, sensoorse või vaimse puudega isikutel või inimestel, kellel puudub kogemus või erialased teadmised, eeldusel, et neile isikutele on tagatud järelevalve või nõustamine seadme ohutu kasutamise osas ning seadmega töötades esineda võivate ohtude kohta.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.

- Teie seadme paigaldamise lõ-puks peab seadme põhja ja selle pinna, mille peale keedupotte asetatakse, vahele jääma 65 cm vahemaad.

- Kui gaasipliidi paigaldusjuhendis on ette nähtud suurem kaugus kui eespool määratletud, tuleb seda arvesse võtta.

- Veenduge, et Teie võrgutoide vastab seadme andmesildil esitatud teabele.

- Ärge kunagi kasutage seadet, kui toitejuhe või seade ise on kahjus-

1 Olulised ohutus- ja keskkonnaalased juhised

tatud.

• Toitejuhtme kahjustamise vältimiseks vältige selle pigistamist, pressimist ja hõõrumist teravate servade vastu. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest leegist.

- Kasutage seadet ainult maanda-tud pistikupesaga.

HOIATUS: Ärge ühendage seadet toitevõrku enne paigaldamist.

• Paigaldage seade nii, et toitepistik oleks alati ligipääsetav.
• Ärge puudutage toote lampe, kui need on pikka aega töötanud. Kuna need on kuumad, võivad need teie kätt põletada.
• Järgige pädevate ametiasutuste poolt väljuva öhu väljastamise suhtes kehtestatud eeskirju ja suuniseid. (See hoiatus ei kohaldu ilma ventilatsioonikanalita kasutusotstarvete suhtes.)
• Käivitage seade alles siis, kui pott, pann vms on juba pliidi peale pan-dud. Vastasel juhul võib eralduv kuum õhk toote osi kahjustada ja deformeerida.
• Lülitage pliidi põleti välja enne kastruli, pliidi vms pliidilt maha-tõstmist.
• Ärge jätke keevat öli pliidile. Kee-

vat öli sisaldavad potid võivad ise- eneslikult süttida.

• Kuna ölid võivad eelkõige õlis küpsetatud toitude valmistamisel süttida, olge ettevaatlik oma kardinate ja laualinadega.
• Pekse ölifiltreid vähemalt iga kuu tagant. Söefiltreid vahetage välja iga 3 kuu tagant.
• Kui teie toote perioodilist puhasta-mist ei ole teostatud õigeaegselt, võib see kujutada tuleohtu.
• Ärge kasutage mittetulekindlaid filtermaterjale filtri asemel.
• Kasutage ainult originaalosi või tootja poolt tarnitud osi.
• Ärge kasutage oma toodet ilma filtrita ja ärge eemaldage filtreid toote kasutusel olemise ajal.
• Mis tahes leegi süttimisel katkes-tage õhupuhasti ja toiduvalmis-tamisseadmete elektrivarustus. (Eemaldage seadme pistik toite-võrgust või lülitage välja pealüliti.)
• Tulekahju korral katke leegid. Põ-lengu kustutamiseks ei tohi ku-nagi vett kasutada.

1 Olulised ohutus- ja keskkonnaalased juhised

• Enne seadme puhastamist eemaldage seade alati vooluvõrgust ega puhastage seadet selle kasutamise ajal.
• Kui samaaegselt töötavad elektriline öhupuhasti ja seadmed, mis on muu toitega kui elektri-toide, ei tohi alarõhk ruumis ületada 4 Pa (4 X 10 baari).
• Gaasi või kütuse põletamise seadmed, nagu küttekehad, mis on teie tootega samas keskkonnas, tuleb selle toote heitgaaside väljalaske kohast täielikult isoleerida või need peavad olema hermeetiliselt.
• Kui teete oma tootele ventilatsioonikanaliühenduse, kasutage torusid läbimõõduga 150 mm või 120 mm. Toruühenduse pikkus ja põlvede arv peab olema võimalikult väike.

Lämbumisoht! Hoidke köik pakkematerjalid lastele kätte-saamatus kohas.

ETTEVAATUST: Kui seda kasutatakse koos toiduvalmistamise seadmetega, võivad ligipääsetavad osad kuumeneda.

- Ôhupuhasti väljundava ei tohi olla ühendatud õhukanalitega, mis on ühendatud teiste suitsu-allikatega.

- Kui elektripliidi õhupuhasti kasutatakse samaaegselt seadmetega, mis kasutavad gaasi või muid kütuseid, peaks ruumil olema piisavalt hea ventilatsioon. See hoiatus ei kehti ilma suitsulõõrita töötamise korral (kui õhupuhasti kasutaba söefiltrit).

- Seadme peale pândud esemed võivad kukkuda. Ärge asetage esemeid seadme peale.

- On rangelt keelatud avada või valmistada toitu plahvatuslikul moel seadme all.

HOIATUS: Enne õhupuhasti paigaldamist eemaldage kaitsekiled.

- Ärge jätke lahtist leeki seadme all selle töötamise ajal.

- Friteerimine peab toimuma järelevalve all, körgel temperatuuril vöib öli süttida.

1 Olulised ohutus- ja keskkonnaalased juhised

1.2 Vastavus WEEE määrustele ja jäätmekäitlus

See toode ei sisalda Türgi kesk-konna- ja linnastumise ministri välja antud elektri- ja elektroonikaseadmetest tekkivate jäätmeid kä- sitlevas määruse esitatud ohtlikke ja keelatud materjale. Vastab WEEE mää- rustele. See toode on valmistatud üm- bertöödeldavatest ja taaskasutatava- test kvaliteetsetest osadest ja materja- lidest. Seega, ärge kõrvaldage seda toodet selle kasuliku eluea lõpul koos olmejäätmetega. Viige see elektrooni- liste ja elektriliste seadmete kogumis- punkti. Uurige nende kogumispunktide kohta kohaliku omavalitsuse käest. Keskkonna ja loodusressursside sääst- miseks viige kasutatud toode jäätme- käitlusesse.

1.3 Toote pakendmaterjal

Teie seadme pakend on valmis- tatud taaskasutatavatest materjalidest. Tagamaks, et Teie seadme pakend jõuab ringlussevõttu ja ei reosta loodust, veenduge, et pakend utiliseeritakse vastavalt kohalike ametiasutuste eeskirjadele.

2 Üldine välimus

2.1 Ülevaade

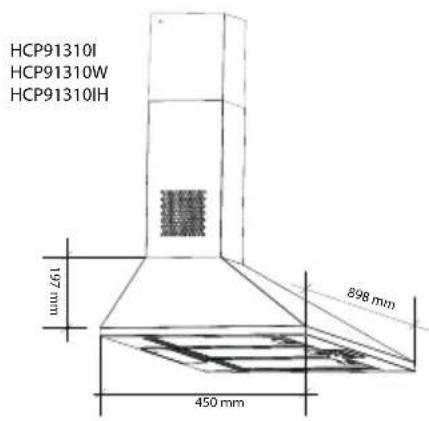

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 197 mm 898 mm 450 mm

(Joonis 1)

1. Ventilatsioonikanal
2. Kere
3. Juhtpaneel
4. Metallist ölifilter
5. Pliidi valgustus

2,2 Tehnilised andmed

Mudel HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH

Toitepinge 220-240V ~ 50 Hz

Lambi võimsus (W) 2 x 3

Mootorivõimsus (W) 90

Voolukulu ( m^3/t ) – 3. Aste 395

Mootori isolatsiooniklass Klass F

Isolatsiooniklass Klass II

3 Seadme kasutamine

3.1 Seadme juhtimine

0 1 2 3 0 1

Valgustuse väljalülitamiseks seadke lambilüliiti ( ) asendisse '0'.

Valgustuse sisselülitamiseks seadke lambilüliiti ( ) asendisse '1'.

Mootori väljalülitamiseks seadke mootorilüliiti ( ) asendisse '0'.

Sõltuvalt toidust tulevast auru kogusest saate mootorit kasutada vähemalt kiirusel 1 ja kõige rohkem kiirusel 3.

3.2 Energiasäästuga seotud tõhus kasutamine

• Energia säästmiseks reguleerige kiirust vastavalt aurule ja löhna tugevusele.
• Kasutage madalat kiirust (1-2) tavalistes tingimustes ja körgemat kiirust (3) tugeva löhna ja auru korral.
• Toiduvalmistamise ala valgustamiseks on õhupuhastil olemas lambid.

Kui neid kasutada keskkonnasäästlikul ettekäändel, siis nad põhjustavad asjatut energiakulu ja annavad ebapiisavat valgustust.

3.3 Kasutusjuhised

• Teie õhupuhastil on mootor, millel on mitu kiirust.
• Parema jõudluse saavutamiseks soovitame kasutada madalamat kiirust normaalsetes tingimustes ja kõrgemat kiirust tugevate lõhnade ning suure koguse auru korral.

3 Seadme kasutamine

3.4 Lambi väljavahetamine

Looge toote elektriühendused. Teie seade on varustatud 3W kohtvalgusdiodlambiga. Lampide vahetamiseks vajutage hoidikut alla tagant, keerake seda natukene vastupäeva ja võtke see välja, lükates seda allapoole. Uute lampide paigaldamiseks sooritage ülaltoodud toimingud vastupidises järjekorras (joonis 3).

õhupuhasti ühenduspea külge.

- Suitsutoru diameeter peab olema sama nagu ühendusrõngal. Horisontaalsel pai-galdusel peab toru olema väikse kalde all (umbes 10°), et õhk saaks ruumist lihtsalt väljuda.

3.6 Kasutamine korstnaühenduse puudumise korral

- Öhku filtreeritakse läbi

söefiltri ja suunatakse tuppa tagasi. Söefiltrit kasutatakse siis, kui majas pole võimalik suitsutoru kasutada.

- Suitsutoru puudumise korral eemaldage suitsutoru adapteri klapid.

- Eemaldage ölifilter. Söefiltri paigaldamiseks pange filter lapatside vahele, tsentreerides selle öhupuhasti raami külgede plastikosadele. Pingutage keerates paremale või vasakule.

- Vahetage alumiiniumist ölifilter välja.

4 Puhastamine ja hooldus

Enne puhastamist ja hooldamist eemaldage seade vooluvõrgust või lülitage see välja.

4.1 Alumiiniumist ölifiltrite puhastamine

See filter püüab öhust öliosakesi. Alumiiniumist ölifiltrid võivad pesemisel värvi muuta; see on normaalne ja ei nõua filtrite väljavahetamist.

• Lükake alumiiniumist ölifiltri lukk ettepoole.
• Seejärel tömmake seda veidi alla ja siis välja (joonis 4). Vastasel juhul võite filtri painutada. Peske ja loputage alumiiniumist ölifiltrid vedela pesuvahendiga ning paigaldage alumiiniumist filtrid pesadesse, sooritades ülalnimetatud toiminguid vastupidises järjekorras. See filter püüab öhust öliosakesi.

Alumiiniiumist filtreid võib pesta nõudepesumasinas..

ETTEVAATUST

Tavakasutuse korral puhastage filtrit üks kord kuus.

4.2 Söefiltrite asendamine

Löhnavastased filtrid sisaldavad sütt (aktiivsütt). Rasvafiltreid peab tootesse paigaldama, olenemata sellest, kas söefiltreid kasutatakse või mitte.

• Eemaldage alumiinumist filtrid (joonis 4).

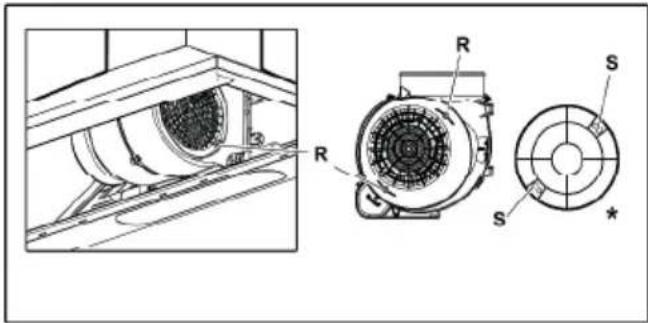

• Eemaldage filter tihvtide keeramisega pä- ripäeva tasemelt S tasemele R. (Joonis 5).
• Paigaldage uus filter. Selleks sooritage ülaltoodud toimingud vastupidises järjekorras.
  • Paigaldage alumiiniumist ifiltrid.

ETTEVAATUST

Söefiltrit ei tohi kunagi pesta.

ETTEVAATUST

Söefiltreid vahetage välja iga 3 kuu tagant.

ETTEVAATUST

Söefiltri saate osta volitatud teenindusest või edasimüüjatelt.

5 Seadme paigaldamine

HOIATUS!

Enne paigaldamist lugege kasutusjuhendis olevat ohutus-alast teavet

HOIATUS!

Kui te ei paigalda kruvisid ja stabiliseerijad vastavalt nendele juhistele, võib tekkida elektri- lõögi oht.

Häälestusjuhendi leiate lehek- üljelt 235.

Õhupuhasti paigaldamiseks pöörduge lähima volitatud teeninduse poole.

Õhupuhasti asukoha ja elektripaigaldise ettevalmistamine on kliendi kohustus.

5.1 Seadme asukoht

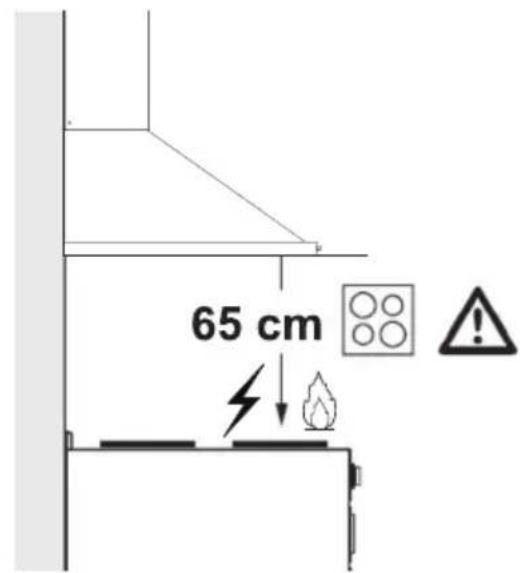

65 cm

(Joonis 6)

• Pliidi ja õhupuhasti vahet tuleb enne monteerimist arvestada. Vahe peab olema 65 cm (joonis 6).
  • Vahet tuleb mõõta gaasipliidi restist,
  • elektripliitide puhul klaaspinnast.

6 Törkeotsing

Tõrkeotsing Algpõhjus Abiteave
Seade ei tööta. Kontrollige kaitselülitit. Kaitsme võib olla läbi põlenud,kontrollige seda ja vahetagesee välja.
Seade ei tööta. Kontrollige elektriühendust. Toitepinge peab olema220–240 V.
Seade ei tööta. Kontrollige elektriühendust. Kontrollige, kas mõni muuseade Teie köögis töötab.
Valgustuslamp eitööta.	Kontrollige elektriühendust. Toitepinge peab olema220–240 V.
Valgustuslamp eitööta.	Kontrollige valgustuse lülitit. Lambi lüliti peab olema asendis"sees".
Valgustuslamp eitööta.	Kontrollige lampe. Seadme lambid peavadpõlema.
Seadme õhu sissevoolon ebapiisav.	Kontrollige alumiiniumist filtrit. Tavalstes töötingimustes tulebalumiiniumist ölifiltrit puhastadavähemalt kord kuus.
Seadme õhu sissevoolon ebapiisav.	Kontrollige väljuva õhu ventilatsiooni-kanalit.	Väljuva õhu ventilatsioonikanalpeaks olema asendis „sees“.
Seadme õhu sissevoolon ebapiisav.	Kontrollige söefiltrit. Söefiltritega töötavate toodetesöefiltrid tuleb tavatingimustesvälja vahetada iga 3 kuu järel.
