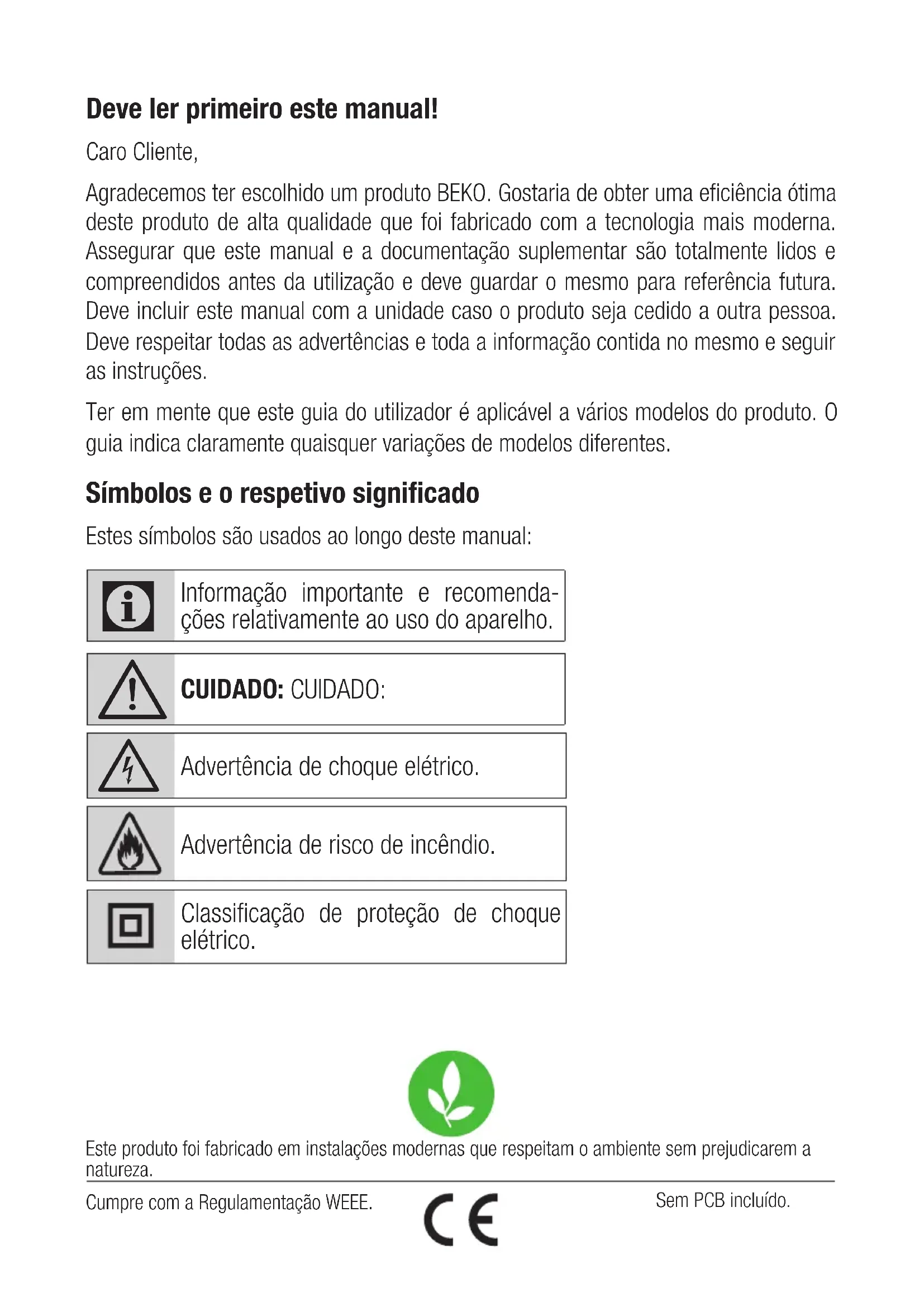

MANUAL DE UTILIZADOR HCP61310B BEKO

Deve ler primeiro este manual!

Caro Cliente,

Agradecemos ter escolhido um produto BEKO. Gostaria de obter uma eficiência ótima deste produto de alta qualidade que foi fabricado com a tecnologia mais moderna. Assegurar que este manual e a documentação suplementar são totalmente lidos e compreendidos antes da utilização e deve guardar o mesmo para referência futura. Deve incluir este manual com a unidade caso o produto seja cedido a outra pessoa. Deve respeitar todas as advertências e toda a informação contida no mesmo e seguir as instruções.

Ter em mente que este guia do utilizador é aplicável a vários modelos do produto. O guia indica claramente quaisquer variações de modelos diferentes.

Símbolos e o respetivo significado

Estes símbolos são usados ao longo deste manual:

Informação importante e recomenda- ções relativamente ao uso do aparelho.

CUIDADO: CUIDADO:

Advertência de choque elétrico.

Advertência de risco de incêndio.

Classificação de proteção de choque elétrico.

Este produto foi fabricado em instalações modernas que respeitam o ambiente sem prejudicarem a natureza.

1 Instruções importantes ambientais e de segurança

1.1 Segurança geral

Instruções importantes de segurança Ler cuidadosamente e guardar para referência futura

Esta secção contém instruções de segurança que irão ajudar a proteger do risco de incêndio, de choque elétrico, de lesões ou danos no material. Qualquer garantia é anulada se estas instruções não forem seguidas.

- Os produtos Beko cumprem com as normas de segurança aplicáveis. Portanto, se o aparelho ou o respetivo cabo de alimentação estiver danificado, deve ser reparado ou substituído pelo comerciante, centro de assistência ou por um técnico e serviço autorizado. As operações de reparação inadequada ou incorreta podem colocar um risco e perigo para o utilizador.

- Este produto não é destinado a uso comercial, destina-se ao uso doméstico e em aplicações como se indica:

- Nas cozinhas do pessoal de estabelecimentos comerciais e outros ambientes de trabalho, - Em casa rurais; - por clientes em hotéis, motéis ou outras unidades de alojamen-

to;

- Em hostels ou alojamentos similares,

- Operar a unidade apenas de acordo com a sua finalidade descrita neste manual.

- O fabricante não pode ser considerado responsável por quaisquer danos causados por uma instalação incorreta ou funcionamento do aparelho.

- Este aparelho pode ser usado por crianças de 8 anos ou mais, pessoas com deficiência física, sensorial ou mental ou pessoas com falta de experiência ou conhecimento; desde que sejam fornecidas supervisão ou instruções para o uso seguro do aparelho e elas compreendem os perigos.

- As crianças não devem interferir com o aparelho. A limpeza e manutenção do utilizador não devem ser realizadas por crianças a menos que supervisionadas.

- Quando a instalação do seu aparelho estiver completada, a distância mínima entre a base do seu aparelho e a superfície onde se encontram colocados os recipientes de cozedura, deve ser de 65 cm.

- Se as instruções de instalação do fogão a gás especificarem uma

1 Instruções importantes ambientais e de segurança

distância maior que a especificada acima, isso deve ser tido em consideração.

• Assegurar que a corrente elétrica cumpre com a informação especificada na placa de classificação do aparelho.
• Não utilizar o aparelho se o cabo de alimentação ou o aparelho estiverem danificados.
• Para evitar danos no cabo de alimentação, evitar que o mesmo seja comprimido, dobrado ou friccionado contra arestas afiadas. Manter o cabo de alimentação afastado de superfícies aquecidas e de chamas vivas.

- Usar o aparelho apenas com tomada com ligação à terra.

ADVERTÊNCIA: Não ligar o aparelho à tomada antes da instalação.

- Colocar o aparelho de modo que a ficha de alimentação esteja sempre numa posição acessível.

- Não tocar nas lâmpadas do produto quando funcionaram durante muito tempo. Uma vez que as mesmas irão estar quentes, pode sofrer queimaduras nas mãos.

- Cumprir as regras e instruções sobre a descarga de ar de saída, estipuladas pelas autoridades

competentes. (Esta advertência não se aplica aos usos sem con- duta.)

- Ligar o seu produto depois de colocar a panela, o tacho, etc. sobre os fogões. Caso contrário, a temperatura elevada pode fazer com que algumas partes dos seus produtos se deformem.

- Desligar o queimador do fogão antes de retirar a caçarola, o tacho, etc. do fogão.

- Não deixar óleo a ferver no fogão. Panelas que contenham óleo a ferver podem incendiar-se por si só.

- Uma vez que os óleos se podem incendiar quando cozinhar alimentos fritos em particular, ter cuidado com as cortinas e toalhas de mesa.

- Limpar os filtros do óleo ume vez por nês.. Substituir os filtros de carvão uma vez em cada 3 meses.

- Se a limpeza periódica do seu produto não for feita atempadamente, isso pode representar risco de incêndio.

- Não usar materiais filtrantes não resistentes ao fogo em vez do filtro.

- Usar peças de origem ou somente

1 Instruções importantes ambientais e de segurança

peças fornecidas pelo fabricante.

- Não usar o produto sem filtro e não retirar os filtros quando o produto estiver em funcionamento.

- Em caso de incêndio, desenergizar o exaustor e quaisquer outros dispositivos da cozinha. (Desligar o aparelho da tomada ou desligar o interruptor principal.)

- Em caso de incêndio, cobrir as chamas. Nunca usar água para extinguir o incêndio.

- Desligar sempre o aparelho antes de o limpar e não limpar o aparelho quando este estiver em uso.

- Quando o exaustor de fogão elétrico e os aparelhos fornecidos com energias diferentes da eletricidade operam simultaneamente, a pressão negativa na divisão não deve exceder 4 Pa (4 X 10 bar).

- Aparelhos de combustão a gás ou óleo combustível, como aquecedores de salas, que partilhem o mesmo ambiente com o seu produto, devem ser totalmente isolados da exaustão deste produto ou devem ser herméticos.

- Quando fizer uma ligação da conduta ao seu produto, usar tubos com um diâmetro de 150 mm ou 120 mm. O comprimento da ligação do tubo, bem como o número de cotovelos deve ser o mínimo possível.

Risco de asfixia! Manter todo o material de embalagem afastado do alcance das crianças.

CUIDADO: Quando for operado em conjunto com aparelhos para cozinhar, as partes acessíveis podem estar quentes.

- A saída do exaustor não deve ser ligada a condutas de ar em que estejam ligadas outras fonte de fumo.

- Quando é utilizado um exaustor de fogão elétrico simultaneamente com os dispositivos que utilizam gás ou outros combustíveis, o espaço deve ser adequadamente ventilado. Esta advertência não é aplicável ao funcionamento sem conduta (funcionamento com filtro de carvão).

- Os objetos colocados sobre o aparelho podem cair. Não colocar quaisquer objetos sobre o aparelho.

1 Instruções importantes ambientais e de segurança

- É estritamente proibido quebrar alimentos por baixo do aparelho.

ADVERTÊNCIA: Remover as películas de proteção antes de instalar o exaustor.
- Não deixar chamas vivas por baixo do aparelho enquanto o mesmo estiver em funcionamento.
- Fritar com óleo deve ser realizado sob supervisão, se o óleo atingir temperaturas elevadas pode incendiar-se.

1.2 Conformidade com as regulamentações REEE e de eliminação de resíduos

Este produto não contém os materiais perigosos e proibidos indicados em "Regulamento de controlo de resíduos de equipamentos elétricos e eletrónicos" publicado pelo Ministério do Ambiente e Urbanização da República da Turquia. Cumpre com a Regulamentação REEE. Este produto foi fabricado com peças e materiais recicláveis e reutilizáveis de elevada qualidade. Portanto, não elimine este produto com outros resíduos domésticos no final do seu ciclo de vida. Levá-lo para um ponto de recolha para equipamentos elétricos e eletrónicos. Pode

perguntar à sua administração local sobre estes pontos de recolha. Pode ajudar a proteger o meio ambiente e os recursos naturais, ao entregar os produtos usados para reciclagem.

1.3 Embalagem do produto

A embalagem usada no seu aparelho é feito de materiais recicláveis. Assegurar que a embalagem é eliminada separadamente de acordo com as regulamentações das autoridades locais para assegurar que a embalagem do seu aparelho está incluída no processo de reciclagem para fins ambientais.

2 Aspeto geral

2.1 Generalidades

60 cm 90 cm

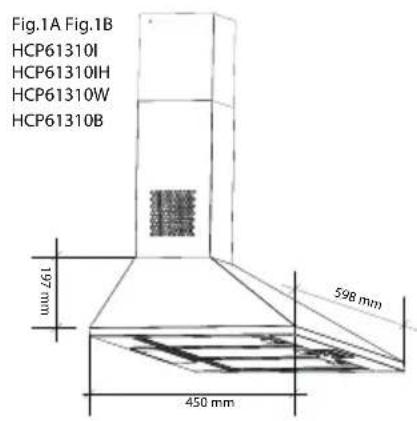

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

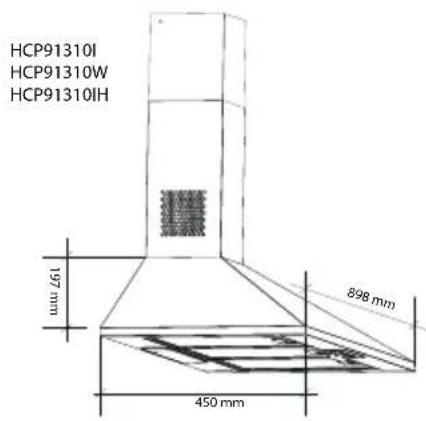

HCP91310I HCP91310W HCP91310IH 197 mm 898 mm 450 mm

(Figura 1)

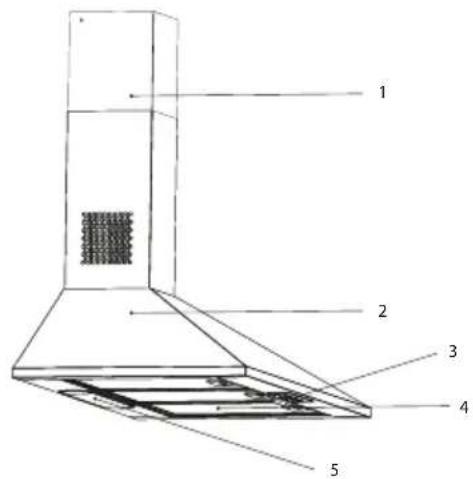

1. Conduta
2. Estrutura
3. Painel de controlo
4. Filtro de óleo metálico
5. Iluminação do fogão

2.2 - Dados técnicos

Modelo HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HCP91310I - HCP91310W - HCP91310IH

Tensão de alimentação 220-240 V ~/ 50 Hz

Potência da lâmpada (W) 2 x 3

Potência do motor (W): 90

Taxa de fluxo ( m^3/h ) – 3. Nível

395

Classe de isolamento do motor

Classe de isolamento Classe II

3 Funcionamento do aparelho

3.1. Controlar o aparelho

0 1 2 3 0 1

Para desligar a lâmpada, colocar o interruptor da lâmpada ( ) na posição '0'.

Para acender a lâmpada, colocar o interruptor da lâmpada ( ) na posição '1'.

Para desligar o motor motor, colocar o interruptor do motor ( ) na posição '0'.

Pode operar o motor no nível mínimo de velocidade 1 e no nível máximo no de velocidade 3 dependendo da intensidade do vapor da cozedura.

3.2 Uso eficiente relativamente à poupança de energia

• Quando usar o seu aparelho, ajustar as definições da velocidade de acordo com a intensidade de vapor e de odor, de modo a economizar energia.
• Usar as velocidades reduzidas (1-2) em condições normais, e a velocidade mais elevada (3) com vapor e odor intensos.
• O exaustor está equipado com lâmpadas de modo a iluminar as zonas de cozedura.

Se usar as mesmas para iluminação ambiente irá provocar consumo desnecessário de energia e iluminação insuficiente.

3.3 Instruções de funcionamento

• O seu aparelho inclui um motor com várias velocidades.
• Para um melhor desempenho, recomendamos usar velocidades reduzidas em condições normais e velocidades elevadas no caso de odores fortes e de vapor intenso.

3 Funcionamento do aparelho

3.4. Substituição da lâmpada

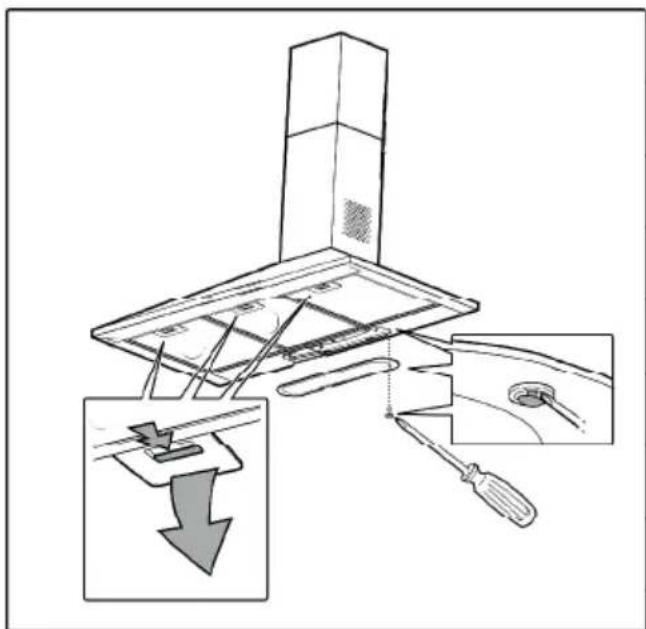

Fazer as ligações elétricas do aparelho. O seu aparelho está equipado com uma lâmpada LED spot de 3 W. Para substituir as lâmpadas, empurrar para baixo o suporte da lâmpada a partir de trás, rodá-lo no sentido anti-horário e tirá-lo por baixo. Realizar a operação acima no sentido inverso para instalar as novas lâmpadas (Figura 3).

Lâmpada
Potência da lâm-pada (W):	3
Suporte / Tomada E14
Tensão da lâmpa-da (V)	220 - 240
Dimensão (mm) 100 x 35
Código ILCOS DRBB/F-3-220-240-E14-35/100

3.5 Funcionamento com ligação à conduta

- O vapor é extraído através da conduta de exaustão, a qual é fixada à cabeça de ligação no exaustor.

- O diâmetro da conduta de exaustão tem de ser o mesmo que o anel de ligação. Nas definições horizontais, o tubo tem de ter uma ligeira inclinação para cima (cerca de 10º) de modo a que o ar possa sair facilmente do espaço.

3.6 Funcionamento sem ligação à conduta

- O ar filtrado através do filtro de carvão e recirculado no espaço. O filtro de carvão é usado quando é impossível usar uma conduta na residên-

cia.

- Quando utilizado sem conduta de exaustão, remover as abas no interior do adaptador da conduta.

- Remover o filtro do óleo.Retirar o filtro de água. Para instalar o filtro de carvão, encaixar o filtro nas guias centrando o mesmo na peça de plástico nos dois lados da estrutura da ventoinha, apertar o mesmo rodando-o para a direita ou para a esquerda.

- Substituir o filtro do óleo.

4 Limpeza e manutenção

Antes de efetuar a limpeza e a manutenção, desligar o aparelho. ou desligar o interruptor.

4.1. Limpeza dos filtros em alumínio do óleo

Este filtro retém as partículas do óleo existentes no ar. Os filtros de óleo do alumínio podem mudar de cor à medida que vãos endo lavados, isso é normal e não exige a substituição dos seus filtros.

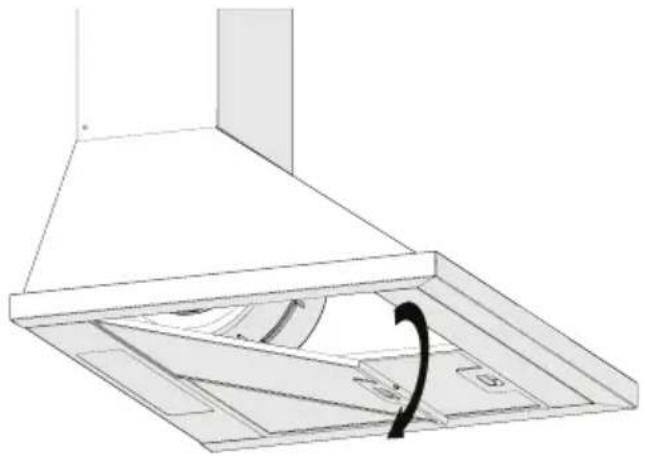

• Empurrar para a frente o fecho do filtro do óleo em alumínio..
• Seguidamente, puxar o mesmo para baixo e remover (Figura 4). Caso contrário, pode dobrar o filtro. Lavar e enxaguar os filtros de óleo em alumínio com detergente líquido e voltar a colocar os filtros de alumínio nas respetivas fixações realizando os passos especificados acima na ordem inversa. Este filtro retém as partículas do óleo existentes no ar.

Pode também lavar os filtros de alumínio na máquina de lavar loiça.

CUIDADO

Com uma utilização normal, limpar o filtro do óleo uma vez por mês.

4.2 Substituição dos filtros de carvão

Is filtros de eliminação de odores contêm carvão (Carvão ativo). Os filtros do óleo têm de ser instalados no produto, independentemente se forem usados filtros de carvão ou não.

• Remover os filtros de em alumínio (Figura 4).

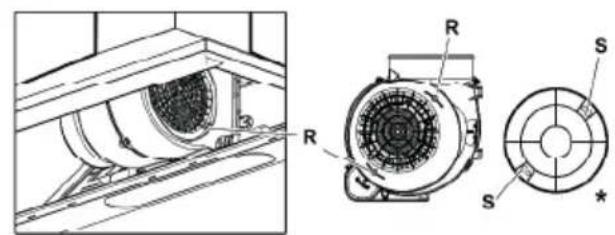

• Remover o filtro rodando os pinos do nível S para o nível R no sentido anti-horário. (Figura 5)
• Instalar um novo filtro implementado o procedimento acima na ordem inversa.
• Instalar os filtros de alumínio.Instalar o filtro de de alumínio.

CUIDADO

O filtro de carvão nunca deve ser lavado.

CUIDADO

Substituir os filtros de carvão uma vez em cada 3 meses.

CUIDADO

Pode obter o filtro de carvão nos revendedores autorizados.

5 instalação do aparelho

ADVERTÊNCIA!

Antes da instalação, deve ler a informação de segurança no Manual do Utilizador

ADVERTÊNCIA!

Não instalar com parafusos e estabilizadores de acordo com estas instruções pode resultar em choque elétrico.

Consulte a página 235 para ob- ter instruções de configuração.

Para instalar o exaustor, deve contactar o Serviço Autorizado mais próximo.

É da responsabilidade do cliente preparar a localização e a instalação elétrica do exaustor.

5.1 Posição do aparelho

65 cm

(Figura 6)

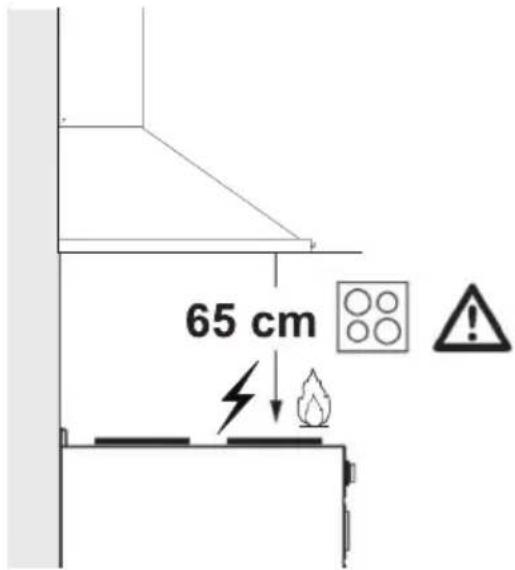

• A distância entre o fogão e o exaustor tem de ser considerada antes da montagem.. Esta distância deve ser de 65 cm (Figura 6).
• A distância tem de ser medida a partir da superfície da grelha para os fogões a gás,
• a partir da superfície de vidro para os fogões elétricos.

6 Resolução de problemas

Resolução de problemas	Causa Origem Ajuda
O aparelho não está a funcionar.	Verificar os fusíveis. Os fusíveis	podem ter rebentado, inspecionar e restaurar.
O aparelho não está a funcionar.	Verificar a instalação elétrica. A tensão de corrente elétrica deve estar entre 220 e 240 V.
O aparelho não está a funcionar.	Verificar a instalação elétrica. Verificar se outro aparelho na sua cozinha está a funcionar.
A lâmpada de ilumi-nação não funciona	Verificar a instalação elétrica. A tensão de corrente elétrica deve estar entre 220 e 240 V.
A lâmpada de ilumi-nação não funciona	Verificar o interruptor da lâmpada. O interruptor da lâmpada deve estar na posição “ligado”.
A lâmpada de ilumi-nação não funciona	Inspecionar as lâmpadas. As lâmpadas do aparelho devem acender.
A entrada de ar do aparelho é inade-quada.	Inspecionar o filtro de alumínio. Em circunstâncias normais, o filtro de óleo em alumínio deve ser limpo uma vez por mês no mínimo.
A entrada de ar do aparelho é inade-quada.	Verificar a conduta de saída de ar. A conduta de saída de ar deve estar na posição ''ligado''.
A entrada de ar do aparelho é inade-quada.	Inspecionar o filtro de carvão. Nos filtros em que são utilizados filtros de carvão, o filtro de carvão deve ser substituído a cada 3 meses em condições normais.

CONDIÇÕES DE GARANTIA - PORTUGAL

Este certificado cobre a garantia de reparação do seu eletrodoméstico por dois anos a contar da data de compra, contra defeitos de funcionamento provenientes do fabrico ou dos materiais; ou de substituição do dispositivo, a menos que uma dessas opções seja impossível ou desproporcionada em relação à outra. Quando detetar um defeito ou anomalia no aparelho entre imediatamente em contacto connosco, existe um prazo limite de dois meses para nos informar sobre a falta de conformidade. O valor da deslocação está incluído na reparação, com exceção de pequenos aparelhos que podem ser transportados para a oficina do serviço oficial da marca. Em caso de substituição, o período de garantia fica suspenso e o aparelho irá manter o prazo de validade do aparelho substituído e no mínimo 6 meses de garantia.

Esta garantia só será válida se a fatura, recibo de venda ou a entrega do produto em questão for posterior à data da fatura. Esta garantia é válida em território espanhol e português para aparelhos distribuído pela Beko Electronics Espanha SL. A garantia só é válida para o primeiro comprador ou adquirente do produto. A garantia é válida para dispositivos adaptados às condições climáticas e ambientais em que se situam.

EXCLUSÕES DA GARANTIA

O custo da reparação será pago pelo utilizador nos seguintes casos:

• Aparelhos utilizados para uso profissional ou não exclusivamente doméstico, em estabelecimentos comerciais, industriais ou públicos.
• O equipamento desmontado ou adulterado por alguém que não seja expressamente autorizado pelos serviços técnicos.
• A instalação, transporte, substituição de equipamento, colocação em funcionamento, alteração do sentido das portas.
• Intervenções de manutenção ou informações sobre a utilização dos aparelhos.

- Alteração de injetores em aparelhos a gás.

- As avarias causadas pela falta de manutenção ou limpeza, ou aquelas causadas por um uso inadequado, sobrecarga, abandono ou de forma a não respeitar as instruções de uso ou instalação dos aparelhos.

- As avarias provocadas por causas acidentais, sinistros de força maior ou resultantes de instalação inadequada e em geral, avarias por razões não relacionadas com o produto.

- As avarias causadas por ligações que podem apresentar flutuações, irregularidades ou falta de uniformidade no fornecimento, por exemplo: abastecimento de água, impulsionado por pressão, energia solar, energia eólica, geradores de energia elétrica ou outro tipo de fornecimento não-padrão.

- Os materiais quebrados ou danificados por desgaste ou uso não normal do aparelho, ou consumíveis tais como: juntas, plásticos, borracha, correias, vidros, pincéis, lâmpadas, asas, puxadores, tampas de queimadores, filtros, grades, etc.

- Os aparelhos que apresentem oxidação, ou danos por corrosão em esmaltes ou tintas, que possam ter sido causados por efeitos químicos ou eletroquímicos da água ou de qualquer outra substância, ou aceleradas por circunstâncias ambientais ou climáticas não propícias.

- Defeitos estéticos em serigrafia ou pintura.

- Os danos causados por transporte ou manuseio, colisões, etc.

- Os aparelhos devem ser instalados de forma acessível em caso de reparação e o utilizador deve assumir os custos necessários para aceder ao aparelho para reparação e substituição.

As marcas BEKO, ALTUS, BLOMBERG, y GRUNDIG são distribuídas por Beko Electronics Espanha S.L.

DADOS DO APARELHO (a ser preenchido pelo Distribuidor):

Detentor: Carimbo do estabelecimento:
Modelo: N.o série:
Estabelecimento: Data de compra:

O fiador e o importador do seu eletrodoméstico é: BEKO ELECTRONICS ESPAÑA S.L. Calle Provenza nº 388 3º Barcelona 08025, Espana. O produto foi fabricado por ARÇELIK A.S (Arçelik A.S.Sütluce Karaagaç Cad. No:2-6 34445 Beyoglu, Istanbul, Turquia) ou o Arctic S.A. (210, 13 Decembrie St., 135200, Gaesti, Dambovita, Romania.

Conheça-nos melhor na nossa página: www.beko.com Conserve este documento, é importante para si.
