Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 x 50 x 75 cm
Débit d'air max	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	2 lampes LED
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Filtre à charbon	Non inclus, à acheter séparément pour mode recyclage
Niveau sonore	56 dB(A) à la puissance maximale
Installation	Installation murale
Alimentation	220-240 V, 50 Hz
Poids	10 kg
Garantie	2 ans
Consommation énergétique	Classe énergétique C
Accessoires inclus	Vis de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - HCP61310B BEKO

Comment installer la hotte BEKO HCP61310B ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de fixer la hotte à une distance appropriée de la cuisinière.

Quelle est la puissance d'aspiration de la hotte BEKO HCP61310B ?

La puissance d'aspiration de la hotte BEKO HCP61310B est de 300 m³/h, ce qui est adapté pour une cuisine de taille moyenne.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés à la main ou au lave-vaisselle. Assurez-vous de les sécher complètement avant de les remettre en place. Il est recommandé de les nettoyer tous les mois.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est bien branchée et si l'alimentation électrique fonctionne. Si tout semble en ordre, consultez le fusible ou le disjoncteur. Si le problème persiste, contactez le service après-vente.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte. Cependant, si le bruit est excessif, vérifiez que les filtres sont propres et que la hotte est correctement installée. Si le bruit continue, contactez le service après-vente.

Comment changer l'ampoule de la hotte ?

Pour changer l'ampoule, débranchez la hotte, retirez le cache de l'ampoule et remplacez l'ampoule par une nouvelle. Assurez-vous que l'ampoule est compatible avec votre modèle.

La hotte ne filtre pas correctement les odeurs, que faire ?

Assurez-vous que les filtres sont propres et en bon état. Si vous utilisez la hotte en mode recyclage, vérifiez également que le filtre à charbon est remplacé régulièrement.

Quelle est la classe énergétique de la hotte BEKO HCP61310B ?

La hotte BEKO HCP61310B a une classe énergétique de A, ce qui la rend efficace en termes de consommation d'énergie.

MODE D'EMPLOI HCP61310B BEKO

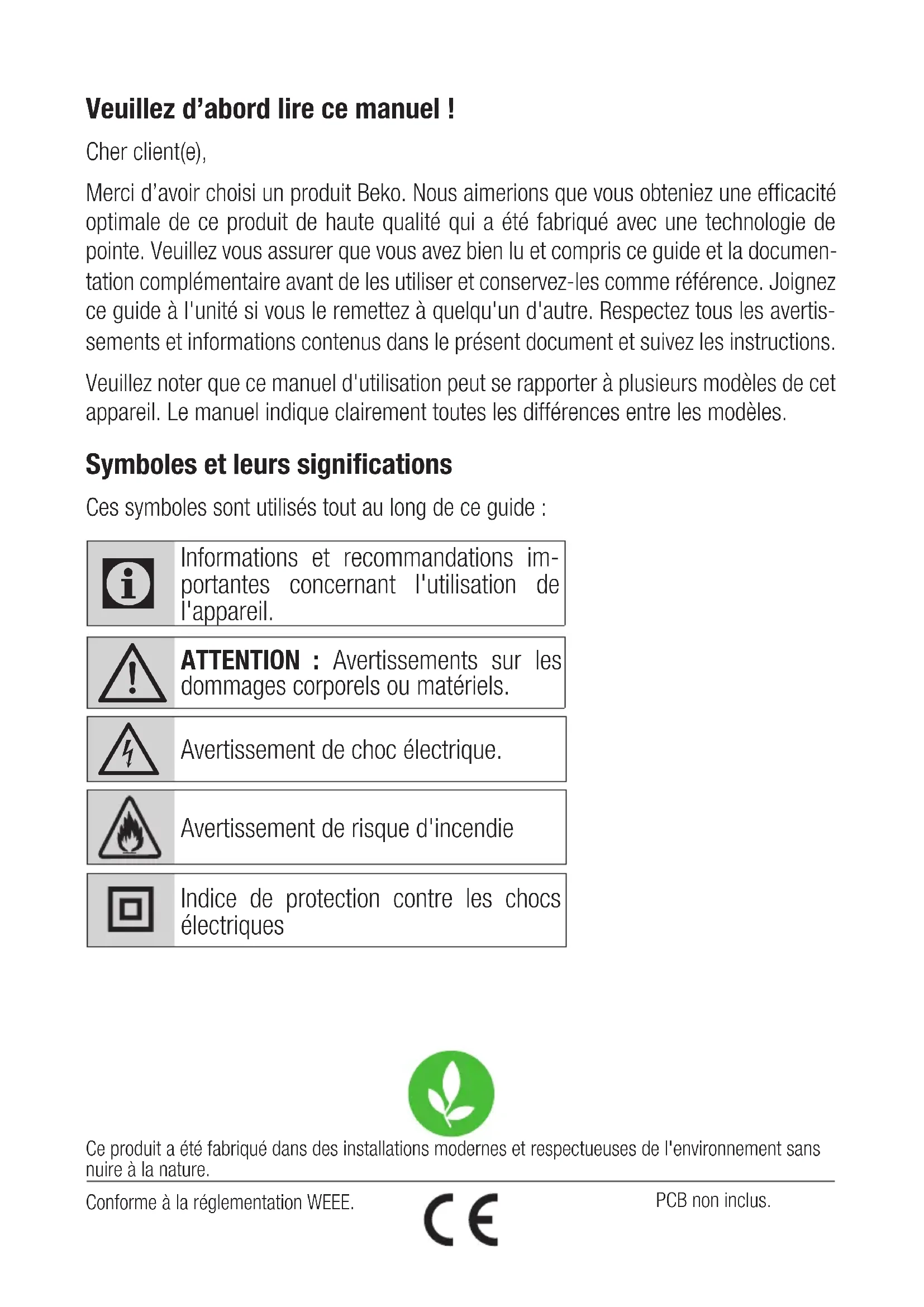

Veuillez d'abord lire ce manuel !

Cher client(e),

Merci d'avoir choisi un produit Beko. Nous aimerions que vous obteniez une efficacité optimale de ce produit de haute qualité qui a été fabriqué avec une technologie de pointe. Veuillez vous assurer que vous avez bien lu et compris ce guide et la documentation complémentaire avant de les utiliser et conservez-les comme référence. Joignez ce guide à l'unité si vous le remettez à quelqu'un d'autre. Respectez tous les avertissements et informations contenus dans le présent document et suivez les instructions.

Veuillez noter que ce manuel d'utilisation peut se rapporter à plusieurs modèles de cet appareil. Le manuel indique clairement toutes les différences entre les modèles.

Symboles et leurs significations

Ces symboles sont utilisés tout au long de ce guide :

Informations et recommandations importantes concernant l'utilisation de l'appareil.

ATTENTION : Avertissements sur les dommages corporels ou matériels.

Avertissement de choc électrique.

Avertissement de risque d'incendie

Indice de protection contre les chocs électriques

Ce produit a été fabriqué dans des installations modernes et respectueuses de l'environnement sans nuire à la nature.

1 Instructions importantes en matière de sécurité et d'environnement

1.1 Sécurité générale

Consignes de sécurité importantes à lire attentivement et à conserver pour référence ultérieure

Cette section contient des instructions de sécurité qui aideront à protéger contre les risques d'incendie, de choc électrique, de blessure ou de dommage matériel. Toute garantie est nulle si ces instructions ne sont pas suivies.

- Les produits Beko sont conformes aux normes de sécurité applicables. Ainsi, si l'appareil ou son cordon d'alimentation est endommagé, il doit être réparé ou remplacé par le revendeur, le centre de service ou un service expert et agréé. Des opérations de réparation incorrectes ou inadéquates peuvent présenter un risque et un danger pour l'utilisateur.

- Ce produit n'est pas conçu pour un usage commercial, il est destiné à être utilisé à domicile et dans les applications suivantes :

- les cuisines du personnel des magasins, bureaux et autres environnements professionnels, - les maisons de campagne, - par les clients dans les hôtels, les motels ou d'autres possibilités d'hébergement ;

- dans les auberges de jeunesse, ou dans des environnements similaires,

- Utilisez l'appareil conformément à son utilisation prévue, décrite dans ce manuel uniquement.

- Le fabricant n'est pas responsable des dommages causés par un mauvais fonctionnement de l'appareil.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus, les personnes souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions relatives à une utilisation sécurisée de cet appareil et sont conscients des dangers y relatifs.

- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans surveillance.

- Lorsque l'installation de votre appareil est terminée, la distance minimale entre le fond de votre appareil et la surface où sont placées les casseroles doit être de 65 cm.

- Si les instructions d'installation de la cuisinière à gaz spécifient une

1 Instructions importantes en matière de sécurité et d'environnement

distance plus longue que celle indiquée ci-dessus, il faut en tenir compte.

• Assurez-vous que votre alimentation électrique est conforme aux informations indiquées sur la plaque signalétique de l'appareil.
• N'utilisez pas l'appareil si le cordon d'alimentation ou l'appareil est endommagé.

- Pour éviter d'endommager le cordon d'alimentation, évitez qu'il soit pincé, serti ou frotté contre des arêtes vives. Tenez le cordon d'alimentation éloigné des surfaces chauffées et des flammes nues.

- Utilisez l'appareil uniquement avec une prise de courant mise à la terre.

AVERTISSEMENT : Ne branchez pas l'appareil avant l'installation.

- Placez l'appareil de manière à ce que la prise de courant soit toujours à un endroit accessible.

- Ne touchez pas les lampes de votre produit lorsqu'elles fonctionnent pendant longtemps. Elles pourraient vous brûler les mains parce qu'elles chauffent.

- Soyez conformes aux règles et aux instructions concernant la

décharge de l'air sortant stipulées par les autorités concernées. (Cet avertissement ne s'applique pas aux utilisations sans conduit.)

• Allumez votre produit après avoir mis une casserole, une poêle, etc., sur la cuisinière. Sinon, une température élevée peut déformer certaines pièces de votre produit.
• Éteignez le brûleur de votre cuisinière en retirant votre casserole, poêle, etc. de la cuisinière.

- Ne laissez pas de l'huile chaude sur la cuisinière. Les casseroles qui contiennent de l'huile chaude peuvent prendre feu.

- Étant donné que les huiles peuvent prendre feu lorsque vous cuisinez en particulier des aliments frits, faites attention aux rideaux et aux nappes.

- Nettoyez les filtre à huile au moins une fois tous les mois. Remplacez les filtres à charbon une fois tous les 3 mois.

- Si le nettoyage périodique de votre produit n'est pas effectué en temps utile, il pourrait présenter un risque d'incendie.

- N'utilisez pas de matériaux filtrants ignifuges à la place du filtre.

- Utilisez uniquement des pièces

1 Instructions importantes en matière de sécurité et d'environnement

d'origine ou des pièces fournies par le fabricant.

- Ne faites pas fonctionner votre produit sans filtre et ne retirez pas les filtres lorsque le produit est en fonctionnement.

- En cas d'incendie, mettez hors tension l'appareil et tout autre appareil de cuisson. (Débranchez l'appareil ou éteignez par l'interrupteur principal).

- En cas d'incendie, couvrez les flammes. N'utilisez jamais d'eau pour éteindre le feu.

- Débranchez toujours l'appareil avant de le nettoyer et ne net-toyez pas l'appareil lorsqu'il est en service.

- Lorsque la hotte de cuisine électrique et les appareils alimentés en énergie autre que l'électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 X 10 bar).

- Les appareils de combustion au gaz ou à l'huile, comme les calorifères, qui partagent le même environnement que votre produit, doivent être entièrement isolés du refoulement de ce produit ou doivent être hermétiques.

- Lorsque vous faites un raccordement de cheminée pour votre produit, utilisez des tuyaux d'un diamètre de 150 mm ou 120 mm. La longueur du raccord de tuyau ainsi que le nombre de coudes doivent être aussi réduits que possible.

Risque d'étouffement

! Gardez tous les matériaux d'emballage hors de portée des enfants.

ATTENTION : Lorsqu'elle est utilisée avec les appareils de cuisson, les parties accessibles peuvent être chaudes.

- La sortie de la hotte ne doit pas être raccordée à des conduits d'air, où d'autres sources de fumée sont connectées.

- Lorsqu'une hotte de cuisine électrique est utilisée simultanément avec les appareils qui utilisent du gaz ou d'autres combustibles, la pièce doit être ventilée de manière adéquate. Cet avertissement ne s'applique pas au fonctionnement sans conduit (fonctionnement avec filtre à charbon).

- Les objets placés sur l'appareil peuvent se renverser. Ne placez aucun objet sur l'appareil.

- Il est strictement interdit de faire

1 Instructions importantes en matière de sécurité et d'environnement

éclater de la nourriture sous l'appareil.

AVERTISSEMENT :

Retirez les films de protection avant d'installer la hotte.

• Ne laissez pas de flammes nues sous l'appareil pendant qu'il fonctionne.
• La friture dans l'huile profonde doit être effectuée sous surveillance, l'huile atteignant des températures élevées peut prendre feu.

1.2 Respect de la réglementation DEEE et élimination des déchets

Cet appareil ne contient pas les matériaux dangereux et prohibés mentionnés dans la « Directive réglementant les déchets d'équipements électriques et électroniques » édictée par le ministère de l'environnement et de l'Urbanisation de la République de Turquie. Conforme à la réglementation DEEE. Ce produit a été fabriqué à partir de pièces et de matériaux de haute qualité, recyclables et réutilisables. Par conséquent, n'éliminez pas ce produit avec d'autres déchets domestiques à la fin de son cycle de vie. Apportez-le à un point de collecte pour les équipements électriques

et électroniques. Vous pouvez vous renseigner auprès de votre administration locale sur ces points de collecte. Vous pouvez contribuer à la protection de l'environnement et des ressources naturelles en livrant les produits usagés à des fins de recyclage.

1.3 Emballage des produits

L'emballage utilisé dans votre appareil est fait de matériaux recyclables. Veillez à ce que l'emballage soit éliminé séparément, conformément à la réglementation des autorités locales, afin que l'emballage de votre appareil soit inclus dans le processus de recyclage à des fins environnementales.

2 Apparence générale

2.1 Vue d'ensemble

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 197 mm 898 mm 450 mm

(Figure 1)

1. Sortie d'air
2. Carrosserie
3. Panneau de commande
4. Filtre à huile en métal
5. Éclairage de la cuisinière

2.2 Données techniques

Modèle HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HCP91310I - HCP91310W - HCP91310IH

Tension d'alimentation 220-240 V~ 50 Hz

Puissance de la lampe (W) 2 x 3

Puissance du moteur (W) 90

Débit (m3/h) - 3 Niveau 395

Moteur de classe d'isolation Class F

Classe d'isolation Classe II

3 Fonctionnement de l'appareil

3.1 Contrôle de l'appareil

0

1

2

3

0

1

Pour éteindre la lampe, mettez son interrupteur ( ) sur la position « 0 ».

Pour allumer la lampe, mettez son interrupteur (※) sur la position « 1 ».

Pour éteindre le moteur, mettez son interrupteur (✗) sur la position « 0 ».

Vous pouvez faire fonctionner le moteur au minimum au niveau de la vitesse 1 et au maximum au niveau de la vitesse 3 selon l'intensité de la vapeur de cuisson.

3.2 Utilisation efficace en termes d'économie d'énergie

• *Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
- Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) en présence d'odeurs et de vapeurs intenses.
- La hotte est dotée de lampes afin d'éclairer la zone de cuisson.

L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.

3.3 Mode d'emploi

• Votre appareil contient un moteur qui a des vitesses différentes.
• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas de fortes odeurs et de vapeur intense.

3 Fonctionnement de l'appareil

3.4 Remplacement de la Lampe

Procédez aux branchements électriques de l'appareil. Cet appareil est équipé de lampes LED spot de 3 W. Pour remplacer la lampe, il faut pousser vers le bas sur le support par l'arrière, la tourner dans le sens inverse des aiguilles d'une montre et la sortir vers le bas. Appliquez l'opération ci-dessus en sens inverse pour installer de nouvelles lampes (figure 3).

Ampoule
Puissance de l'ampoule (W)	3
Support / Prise E14
Voltage de l'am-poule (v)	220 / 240
Taille (mm) : 100 x 35
Code ILCOS DRBB/F	-3-220-240-E14-35/100

3.5 Opération avec

raccordement au conduit de fumée

- La vapeur est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.6 Fonctionnement sans raccordement au réseau d'évacuation

des fumées

• L'air est filtré par le filtre à charbon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de fumée dans la maison.
• En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.
• Retirez le filtre à huile. Pour installer le filtre à charbon, placez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. serrez le en tournant à droite ou à gauche.
• Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Avant de procéder au nettoyage et à l'entretien, débranchez l'appareil ou éteignez le commutateur.

4.1 Nettoyage des filtres à huile en aluminium

Ce filtre retient les particules d'huile dans l'air. Les filtres à huile en aluminium peuvent changer de couleur au fur et à mesure qu'ils sont lavés ; c'est normal et cela ne nécessite pas le remplacement de vos filtres.

• Poussez le verrou du filtre à huile en aluminium vers l'avant.
• Puis tirez-le légèrement vers le bas et retirez-le (figure 4). Sinon, vous pouvez plier le filtre. Lavez et rincez les filtres à huile en aluminium avec un détergent liquide et remplacer les filtres en aluminium par leurs douilles en effectuant les étapes indiquées ci-dessus dans l'ordre inverse. Ce filtre retient les particules d'huile dans l'air.

Vous pouvez également laver vos filtres en aluminium au lave-vaisselle.

ATTENTION

En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

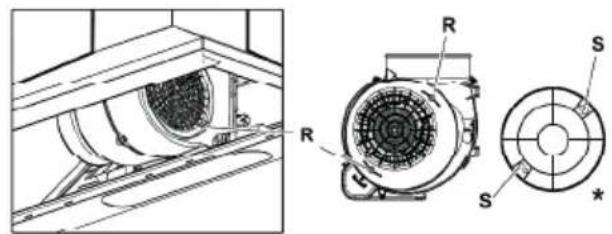

4.2 Remplacement des filtres à carbone

Les filtres désodorisants contiennent du charbon de bois (charbon actif). Des filtres à graisse doivent être installés dans le produit, que des filtres à charbon soient utilisés ou non.

• Retirez les filtres en aluminium (figure 4).
- Retirez le filtre en tournant les broches du niveau S au niveau R dans le sens horaire. (Figure 5).
- Installez le nouveau filtre en appliquant la procédure ci-dessus dans l'ordre inverse.
- Installez les filtres en aluminium.

ATTENTION

Le filtre à charbon ne doit jamais être lavé.

ATTENTION

Remplacez les filtres à charbon une fois tous les 3 mois.

ATTENTION

Vous pouvez obtenir un filtre à charbon actif auprès des services agréés.

5 Installation de l'appareil

ATTENTION!

Avant de procéder à l'installation, veuillez lire les informations en matière de sécurité contenues dans le manuel d'utilisation

ATTENTION!

Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Voir page 235 pour les instructions de configuration.

Pour l'installation de la hotte, veuillez contacter le Service autorisé le plus proche. Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

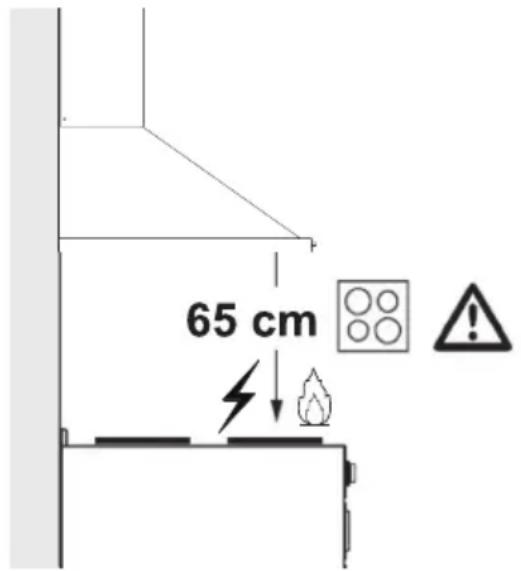

5.1 Position de l'appareil

65 cm

(Figure 6)

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm (figure 6).
• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz,
• à partir de la surface du verre pour les cuisinières électriques.

6 Dépannage

Dépannage Cause profonde Aide
L'appareil ne fonctionne pas.	Vérifiez le fusible. Vérifiez vos fusibles.
L'appareil ne fonctionne pas.	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement. Vérifiez si les autres appareils de votre cuisine fonctionnent.
La lumière d'éclairage ne fonctionne pas	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
La lumière d'éclairage ne fonctionne pas	Vérifiez l'interrupteur de la lampe. L'interrupteur de la lampe doit être sur la position « on ».
La lumière d'éclairage ne fonctionne pas	REPLACEMENT DES LAMPES Vérifiez les lampes.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre en aluminium. Dans des conditions de fonctionnement normales, le filtre à huile en aluminium doit être nettoyé au moins une fois par mois.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez l'évent d'aération. Le conduit d'évacuation de l'air doit être sur la position « on ».
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre à charbon. Les filtres des appareils équipés de filtres à charbon doivent être remplacés une fois tous les 3 mois dans des conditions normales.
