GEBRUIKSAANWIJZING HCP61310B BEKO

- lzmazgājiet ellas filtrus reizi mēnesī. Oglekla filtrus nomainiet

reizi 3 mēnešos.

Oglekla filtrus nomainiet reizi 3 mēnešos.

UZMANIBU

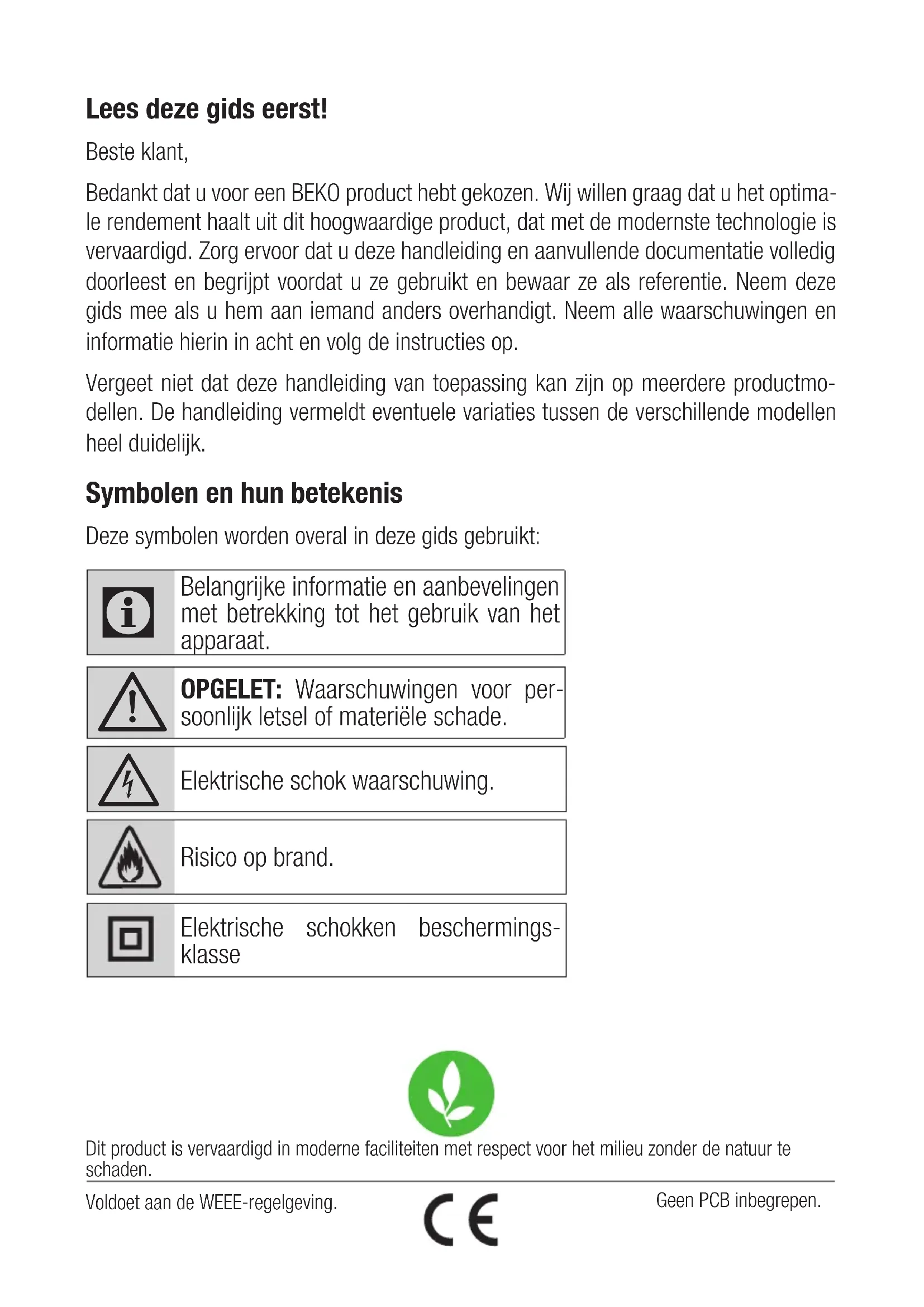

Lees deze gids eerst!

Beste klant,

Bedankt dat u voor een BEKO product hebt gekozen. Wij willen graag dat u het optimale rendement haalt uit dit hoogwaardige product, dat met de modernste technologie is vervaardigd. Zorg ervoor dat u deze handleiding en aanvullende documentatie volledig doorleest en begrijpt voordat u ze gebruikt en bewaar ze als referentie. Neem deze gids mee als u hem aan iemand anders overhandigt. Neem alle waarschuwingen en informatie hierin in acht en volg de instructies op.

Vergeet niet dat deze handleiding van toepassing kan zijn op meerdere productmodellen. De handleiding vermeldt eventuele variaties tussen de verschillende modellen heel duidelijk.

Symbolen en hun betekenis

Deze symbolen worden overal in deze gids gebruikt:

Belangrijke informatie en aanbevelingen met betrekking tot het gebruik van het apparaat.

OPGELET: Waarschuwingen voor persoonlijk letsel of materiële schade.

Elektrische schok waarschuwing.

Risico op brand.

Elektrische schokken beschermings- klasse

Dit product is vervaardigd in moderne faciliteiten met respect voor het milieu zonder de natuur te schaden.

1 Belangrijke veiligheidsinstructies en milieurichtlijnen

1.1 Algemene veiligheid

Belangrijke veiligheidsinstructies Lees aandachtig en bewaar ze voor toekomstige referentie.

Dit hoofdstuk bevat veiligheidsin-structies die helpen beschermen tegen het risico van brand, elektrische schokken, verwondingen of materiële schade. Elke garantie is ongeldig als deze instructies niet worden opgevolgd.

- BEKO producten voldoen aan de geldende veiligheidsnormen. Als het apparaat of het netsnoer beschadigd is, moet het dus worden gerepareerd of vervangen door de dealer, het servicecentrum of een deskundige en geautoriseerde dienst. Onjuiste of ontoereikende reparatiewerkzaamheden kunnen een risico en gevaar voor de gebruiker met zich meebrengen.

- Dit product is niet ontworpen voor commercieel gebruik, het is bedoeld voor gebruik thuis en in de volgende toepassingen:

- In personeelskeukens van de winkels, kantoren of andere werkomgevingen,

- In boerderijen,

- door klanten in hotels, motels of andere accommodaties;

- In hostels, of soortgelijke om-

gevingen.

- Bedien het apparaat alleen volgens het beoogde doel dat in deze handleiding wordt beschreven.

- De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een onjuiste installatie of bediening van het apparaat.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar of ouder, personen met fysieke, gevoelsmatige of mentale gebreken of personen met een gebrek aan ervaring of kennis; op voorwaarde dat zij onder toezicht staan of instructies hebben ontvangen over het veilige gebruik van het apparaat en dat zij de risico's begrijpen.

- Kinderen mogen niet spelen met het apparaat. De reiniging en het onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen die niet onder toe-zicht staan.

- Wanneer de installatie van uw toestel voltooid is, moet de minimale afstand tussen de bodem van uw toestel en het oppervlak waarop de kookpotten worden geplaatst, 65 cm bedragen.

- Indien in de installatiehandleiding van het gasfornuis een grotere

1 Belangrijke veiligheidsinstructies en milieurichtlijnen

afstand wordt aangegeven dan hierboven is aangegeven, moet hiermee rekening worden gehouden.

- Zorg ervoor dat uw netspanning in overeenstemming is met de gegevens op het typeplaatje van het apparaat.

- Gebruik het apparaat niet als het netsnoer of het apparaat beschadigd is.

- Om beschadiging van het netsnoer te voorkomen, moet worden voorkomen dat het wordt afgekneld, gekrompen of tegen scherpe randen wordt gewreven. Houd het netsnoer uit de buurt van verwarmde oppervlakken en open vuur.

- Gebruik het apparaat alleen met een geaard stopcontact.

WAARSCHUWING: Steek de stekker niet in het stopcontact voor de installatie.

- Plaats het apparaat zo dat de stekker altijd op een toegankelijke plaats staat.

- U mag de lampen van uw product niet aanraken als ze langdurig worden ingeschakeld. Omdat ze heet zouden zijn, zouden ze je hand kunnen verbranden.

- U moet de regels en voorschrif-

ten naleven met betrekking tot de afvoer van uitgaande lucht zoals voorgeschreven door de relevante autoriteiten. (Deze waarschuwing geldt niet voor het gebruik zonder rookkanaal.)

- Start uw product nader u een pot, pan, etc. op het fornuis hebt geplaatst. Zo niet kan de hoge temperatuur bepaalde onderdelen van het product vervormen.

- Schakel de brander van het fornuis uit voor u de pan, pot, etc. van het fornuis haalt.

- Laat geen hete olie op het fornuis. Potten met hete olie kunnen in brand schieten.

- Aangezien olie in brand kan schieten, in het bijzonder wanneer u gefrituurde etenswaren bereidt, moet u voorzichtig te werk gaan met gordijnen en tafellakens.

- Was de oliefilters één keer per maand. Vervang de koolstoffilters eens in de 3 maanden.

- Als de periodieke reiniging van uw product niet tijdig wordt uitgevoerd, kan het risico's inhouden.

- Gebruik geen filtermateriaal dat niet vuurbestendig is in de plaats van de filters.

- Gebruik uitsluitend originele onderdelen of door de fabrikant ge-

1 Belangrijke veiligheidsinstructies en milieurichtlijnen

leverde onderdelen.

- Gebruik uw product nooit zonder filter. Verwijder de filters niet wanneer het product ingeschakeld is.

- In geval van brand moet u het toestel en eventuele andere kook-toestellen spanningsvrij maken. (Verwijder de stekker van het apparaat uit het stopcontact of schakel de hoofdschakelaar uit.)

- In geval van brand, bedek de vlammen. Gebruik nooit water om de brand te blussen.

- Trek altijd de stekker uit het stopcontact voordat u het apparaat reinigt en maak het apparaat niet schoon als het in gebruik is.

- Wanneer de elektrische afzuigkap en de apparaten die met ander vermogen dan elektrici- teit worden gevoed, gelijktijdig werken, mag de onderdruk in de ruimte niet meer dan 4 Pa (4 X 10 bar) bedragen.

- Apparaten die gas of brandsto-folie verbranden, zoals verwarmingsinstallaties, die dezelfde ruimte delen als uw product moeten volledig geïsoleerd worden van de uitlaat van dit product of ze moeten hermetisch afgesloten zijn.

- Wanneer u een rookkanaal installeert voor uw product moet u buizen gebruiken met een diameter van 150 mm of 120mm. De lengte van de leiding en het aantal ellebogen moet zo laag mogelijk worden gehouden.

Verstikkingsgevaar!

Houd alle verpakkingsmateria- len buiten het bereik van kinde- ren.

OPGELET: Wanneer deze samen met de kooktoestellen wordt bediend, kunnen de toegankelijke delen heet zijn.

- De uitlaat van de kap mag niet worden aangesloten op luchtkanalen, waar andere rookbronnen zijn aangesloten.

- Wanneer een elektrische afzuigkap tegelijkertijd wordt gebruikt met de apparaten die gebruik maken van gas of andere brandstoffen, moet de ruimte voldoende worden geventileerd. Deze waarschuwing geldt niet voor het gebruik zonder schoorsteen (gebruik met koolstofffilter).

- Voorwerpen die op het apparaat worden geplaatst, kunnen valen. Plaats geen voorwerpen op het apparaat.

• Het is ten strengste verboden

1 Belangrijke veiligheidsinstructies en milieurichtlijnen

om voedsel onder het apparaat te laten barsten.

WAARSCHUWING: Verwijder de beschermfolie voordat u de kap installeert.

• Laat geen open vuur onder het apparaat liggen terwijl het in werking is.
• Frituren in frituurolie moet onder toezicht gebeuren, olie die hoge temperaturen bereikt kan in brand vliegen.

1.2 Naleving van de AEEA-regelgeving en afvalverwijdering

Dit product bevat geen van de aangegeven gevaarlijke en verboden materialen in de controleverordening met betrekking tot de afvoer van elektrische en elektronische apparatuur, die is gepubliceerd door het Ministerie van Milieu en Stedenbouw van Turkije. Voldoet aan de WEEE-regelgeving. Dit apparaat is vervaardigd van recyclebare en herbruikbare kwalitatief hoogstaande onderdelen en materialen. Om die reden mag dit apparaat aan het einde van de levenscyclus niet worden weggegooid met ander huishoudelijk afval. Breng het naar een inzamelcentrum voor de recycling van elektrische en elektronische apparatuur. U kunt ook uw lokale administratie informatie vragen over deze inzamelpunten. U kunt het milieu en natuurlijke grondstoffen helpen beschermen door de verbruikte appa- raten in te leveren voor recycling.

1.3 Productverpakking

De verpakking van uw toestel is gemaakt van recyclebare materialen. Verzeker u ervan dat de verpakking gescheiden wordt afgevoerd volgens de voorschriften van de plaatselijke autoriteiten om ervoor te zorgen dat de verpakking van uw apparaat wordt opgenomen in het recyclingproces voor milieudoeleinden.

2 Algemeen uiterlijk

2.1 Overzicht

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 197 mm 898 mm 450 mm

(Afbeelding 1)

1. Schoorsteen
2. Apparaat
3. Bedieningspaneel
4. Metalen oliefilter
5. Afzuigkap verlichting

3 Werking van het apparaat

3.1 Controle van het toestel

0	1	2	3	0 1
Als u de lamp wilt uitschakelen, schakelt u de lampschakelaar ( ) op '0'.
Als u de lamp wilt inschakelen, schakelt u de lampschakelaar ( ) op '1'.
Als u de motor wilt uitschakelen, schakelt u de motorschakelaar ( ) op '0'.
U kunt de motor laten draaien aan de minimumsnelheid 1 en aan de maximumsnelheid 3, afhankelijk an de intensiteit van de kookdampen.

3.2 Efficiënt gebruik met betrekking tot energiebesparing

• Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
• Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) in het geval van een intense geur en damp.
• De afzuigkap is uitgerust met lampen om de kookzone te kunnen verlichten.

Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en on-voldoende verlichting.

3.3 Gebruiksaanwijzing

• Uw toestel bevat een motor met verschillende snelheden.
• Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.

3 Werking van het apparaat

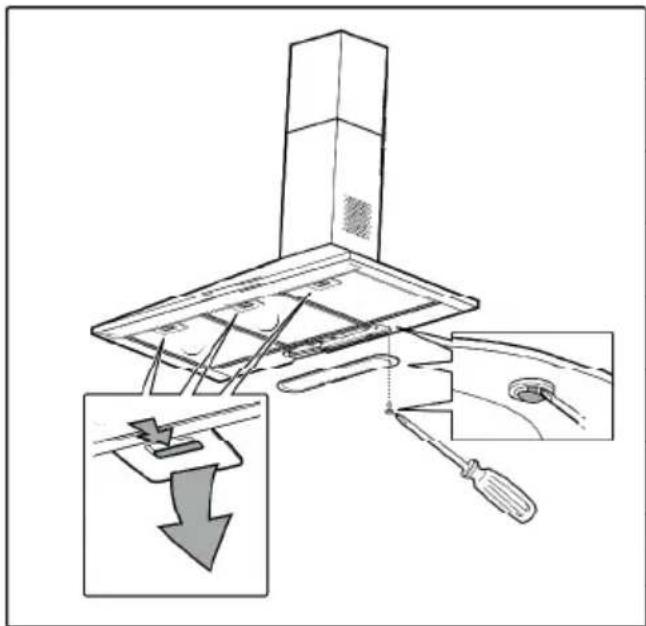

3.4 Vervanging van de lamp

Maak de elektrische aansluitingen van het apparaat. Dit apparaat is uitgerust met een 3 W LED spotlamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren (Afbeelding 3).

- De damp wordt afgezogen via het rookkanaal, dat aan de aansluitkop op de kap wordt

bevestigd.

- De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (ongeveer 10°), zodat de lucht gemakkelijk de ruimte kan verlaten.

3.6 Bediening met rookgasafvoer

- De lucht wordt door het koolstofffilter gefilterd en in de

ruimte gerecirculeerd. Koolstofffilter wordt gebruikt wanneer het onmogelijk is om een schoorsteen in huis te gebruiken.

- Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.

- Verwijder het oliefilter. Om het koolstofffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.

• Vervang het aluminium oliefilter.

4 Reiniging en onderhoud

Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het apparaat reinigt en onderhoudt.

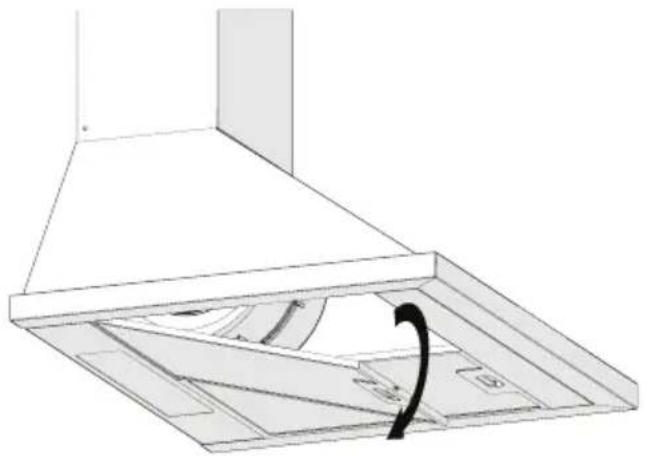

4.1 Reinigen van aluminium oliefilters

Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters kunnen van kleur veranderen als ze worden gewassen; dit is normaal en vereist geen vervanging van uw filters.

• Duw het aluminium oliefilterslot naar voren.
• Trek hem dan iets naar beneden en trek hem eruit (Afbeelding 4). Anders kun je het filter buigen. Was en spoel aluminium oliefilters met vloeibaar wasmiddel en Vervang de aluminium filters in hun contactdozen door de bovenstaande stappen in omgekeerde volgorde uit te voeren. Dit filter houdt de oliedeeltjes in de lucht vast.

U kunt uw aluminium filters ook wassen in de vaatwasmachine.

OPGELET

Bij normaal gebruik moet u uw filter één keer per maand reinigen.

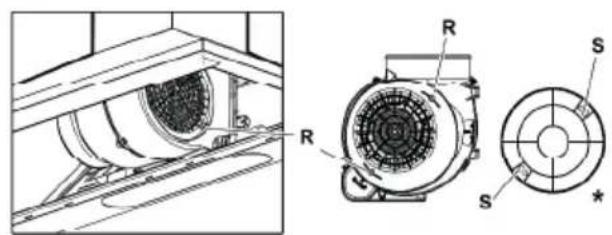

4.2 Vervanging van koolstoffilters

Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geïnstalleerd, ongeacht of er al dan niet koolstoffilters worden gebruikt.

• Verwijder de aluminium filters (Afbeelding 4).
• Verwijder het filter door de pinnen rechtsom te draaien van het S-niveau naar het R-niveau. (Afbeelding 5).
• Installeer het nieuwe filter door de bovenstaande procedure in de omgekeerde volgorde uit te voeren.
• Installeer de aluminium filters.

OPGELET

Koolstofffilter mag nooit worden gewassen.

OPGELET

Vervang de koolstoffilters eens in de 3 maanden.

OPGELET

Het koolstofffilter is beschikbaar bij uw geautoriseerde service distributeurs.

5 Installatie van het apparaat

WAARSCHUWING!

Lees voor de installatie de veiligheidsinformatie in de handleiding

WAARSCHUWING!

Het niet installeren met schroeven en stabilisatoren in overeenstemming met deze instructies kan leiden tot elektrische schokken.

Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service. Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

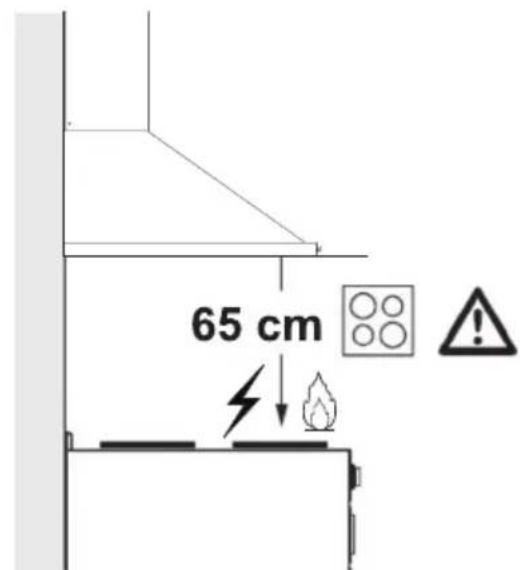

5.1 Positie van het toestel

65 cm

(Afbeelding 6)

• De afstand tussen het kooktoestel en de afzuigkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen (Afbeelding 6).
• Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
• van het oppervlak van glas voor elektrische fornuizen.

6 Probleemoplossen

Probleemoplossen ∅orzaak Help
Apparaat werkt niet:	Controleer je zekeringen. Zekering kan worden opgebla-zen, geïnspecteerd en hersteld.
Apparaat werkt niet:	Controleer de elektrische aansluiting. De netspanning moet tussen 220 en 240 V liggen.
Apparaat werkt niet:	Controleer de elektrische aansluiting. Controleer of een ander appa-raat in uw keuken werkt.
Verlichtingslicht werkt niet.	Controleer de elektrische aansluiting. De netspanning moet tussen 220 en 240 V liggen.
Verlichtingslicht werkt niet.	Inspecteer de lichtschakelaar. De schakelaar van de lamp moet in de "aan"-stand staan.
Verlichtingslicht werkt niet.	Inspecteer de lampen. De lampen van het toestel moeten branden.
De luchtinlaat van het apparaat is onvol-doende.	Inspecteer het aluminium filter. Onder normale bedrijfsomstan-digheden moet het aluminium oliefilter ten minste eenmaal per maand worden gereinigd.
De luchtinlaat van het apparaat is onvol-doende.	Controleer het luchtafvoerkanaal. Het luchtafvoerkanaal moet in de "aan" -stand staan.
De luchtinlaat van het apparaat is onvol-doende.	Inspecteer het koolstofffilter. De filters van de apparaten met koolstofffilters moeten onder normale omstandigheden één keer per drie maanden worden vervangen.
