LIETOŠANAS INSTRUKCIJA HCP61310B BEKO

lestatīšanas instrukcijas skatiet 235. lpp.

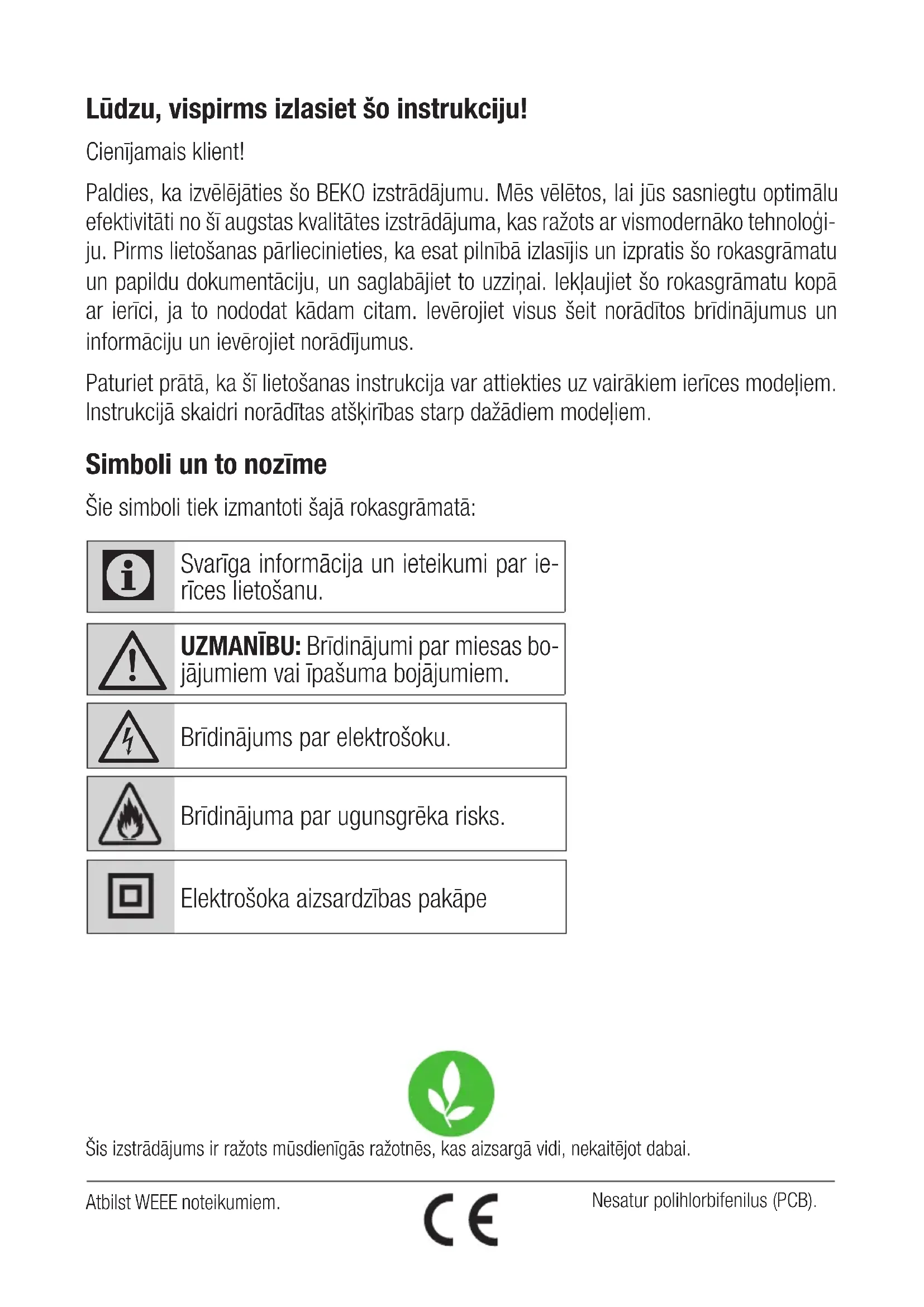

Paldies, ka izvēlējāties šo BEKO izstrādājumu. Mēs vēlētos, lai jūs sasniegtu optimālu efektivitāti no šī augstas kvalitātes izstrādājuma, kas ražots ar vismodernāko tehnoloģiju. Pirms lietošanas pārliecinieties, ka esat pilnībā izlasījis un izpratis šo rokasgrāmatu un papildu dokumentāciju, un saglabājiet to uzziņai. lekļaujiet šo rokasgrāmatu kopā ar ierīci, ja to nododat kādam citam. levērojiet visus šeit norādītos brīdinājumus un informāciju un ievērojiet norādījumus.

Paturiet prātā, ka šī lietošanas instrukcija var attiekties uz vairākiem ierīces modeliem. Instrukcijā skaidri norādītas atšķirības starp dažādiem modeliem.

Simboli un to nozīme

Šie simboli tiek izmantoti šajā rokasgrāmatā:

Svarīga informācija un ieteikumi par ie- rīces lietošanu.

UZMANĪBU: Brīdinājumi par miesas bo-jājumiem vai īpašuma bojājumiem.

Brīdinājums par elektrošoku.

Bridinājuma par ugunsgrēka risks.

Elektrošoka aizsardzības pakāpe

Šis izstrādājums ir ražots mūsdienīgās ražotnēs, kas aizsargā vidi, nekaitējot dabai.

1 Svarīgas drošības un vides instrukcijas

1.1. Vispārējā drošība

Svarīgi drošības norādījumi. Uzmanīgi izlasiet un saglabājiet turpmā-kai uzzinai.

Šajā sadaļā ir drošības instrukcijas, kas palīdzēs pasargāt no ugunsgrēka, elektrošoka, traumas vai materiālu bojājumu riska. Neviena garantija nav spēkā, ja netiek ievē-roti šie norādījumi.

- Beko izstrādājumi atbilst spēkā esošajiem drošības standartiem. Tādējādi, ja ierīce vai tās strāvas vads ir bojāts, tās jāsalabo vai jānomaina tirgotājam, servisa centram vai ekspertam un pilnvarotam servisa dienestam. Nepareizas vai nepietiekamas remonta darbības var radīt risku un bīsta-mību lietotājam.

- Šis izstrādājums nav paredzēts komerciālai lietošanai, tas ir pa-redzēts lietošanai mājsaimniecībā un šādiem lietojumiem:

- veikalu personālam virtuvēs, birojos un citā darba vidē;

- saimniecību ēkās;

- klientiem viesnīcās, moteļos vai citās izmitināšanas vietās;

- hostelos vai līdzīgā vidē;

- Darbiniet ierīci tā, kā paredzēts tikai šajā rokasgrāmatā.

- Ražotājs nav atbildīgs par zaudē-

jumiem, kas radušies nepareizas ierīces uzstādīšanas vai lietošanas dēl.

- Šo ierīci var izmantot bērni ve-cumā no 8 gadiem, un cilvēki ar fiziskiem, kustību vai garīgiem traucējumiem vai pieredzes un zi-nāšanu trūkumu, ja vien viņi tiek uzraudzīto vai ir apmācīti izmantot ierīci drošā veidā un apzinās ie-spējamos riskus.

- Bērni nedrīkst aiztikt ierīci. Bērni nedrīkst veikt tās tīrīšanu un uz-turēšanu bez uzraudzības.

- Kad ierīces uzstādīšana ir pa-beigta, minimālais attālums starp ierīces apakšdaļu un virsmu, kur novietoti vārīšanas katli, ir 65 cm.

- Ja gāzes plīts uzstādīšanas instrukcijās norādīts lielāks attālums, nekā norādīts iepriekš, tas jāņem vērā.

- Pārliecinieties, vai jūsu tīkla jauda atbilst informācijai, kas norādīta ierīces datu plāksnītē.

- Nelietojiet ierīci, ja strāvas vads vai ierīce ir bojāta.

- Lai nepieļautu strāvas vada bojā-jumus, novērsiet tā saspiešanu, gofrēšanu vai berzi pret asām malām. Sargājiet strāvas vadu no apsildāmām virsmām un atklātas liesmas.

1 Svarīgas drošības un vides instrukcijas

- Lietojiet ierīci tikai ar iezemētu kontaktligzdu.

BRĪDINĀJUMS.

Nepievienojiet ierīci elektrotīklam pirms uzstādīšanas.

- Novietojiet ierīci tā, lai strāvas kontaktdakša vienmēr būtu pie-ejamā vietā.

- Nepieskarieties ierīces lampām, kad tās ilgi bijušas ieslēgtas. Tā kā tās būs karstas, iespējams ap-dedzināt rokas.

- levērojiet atbildīgo iestāžu izvirzītos noteikumus un norādījumus par gaisa izvadi. (Šis brīdinājums neattiecas uz lietojumiem bez dū-mvada.)

- leslēdziet ierīci pēc tam, kad uzliekat katlu, pannu u.c. uz plīts. Pretējā gadījumā, augstā temperatūra var izraidīt ierīču daļu deformēšanos.

- Izslēdziet plīts degli pirms kas-troļa, pannas u.c. Nonemšanas no plīts.

- Neatstājiet vārošu ellu uz plīts. Katls, kurā atrodas vāroša ellà, var aizdegties.

• Tā kā ella var aizdegties, īpaši cepot ēdienu, uzmaniet aizkarus un galdautus.

- Ja jūsu izstrādājuma periodiskā tīrīšana netiek veikta laicīgi, var būt aizdegšanās risks.

- Neizmantojiet ugunsneizturīgus filtrēšanas materiālus filtru vietā.

- Izmantojiet tikai oriğinālās vai tikai ražotāja piegādātās daļas.

- Neizmantojiet izstrādājumu bez filtra, kā arī neizņemiet filtrus lie-tošanas laikā.

- Ugunsgrēka gadījumā atvienojiet ierīci un citas ēdiena gatavošanas ierīces no strāvas padeves. (Izraujiet ierīci no kontaktligzdas vai izslēdziet drošinātājus ("korkus")).

- Ugunsgrēka gadījumā nosedziet liesmas. Nekādā gadījumā neizmantojiet ūdeni liesmu dzēšanai.

- Pirms ierīces tīrīšanas vienmēr atvienojiet ierīci no elektrotīkla un netīriet ierīci, ja tā tiek lietota.

- Ja vienlaicīgi darbojas elektriskais tvaika nosūcējs un ierīces, kas barojas no cita veida energijas nevis elektrotīkla, negatīvais spiediens telpā nedrīkst pārsniegt 4 Pa (4 X 10 bāri).

• Gāzi vai kurināmo izmantojošas ierīces, piemēram, istabas sildī-tāji, kuri atrodas vienā telpā ar jūsu izstrādājumu, pilnībā jāizolē no šī izstrādājuma izplūdes vai

1 Svarīgas drošības un vides instrukcijas

arī tām jābūt hermētiskām.

- Veidojot dūmvadu izstrādāju-mam, izmantojiet caurules ar diametru 150 mm vai 120 mm. Caurules garumam jābūt pēc iespējas īsākam un ar mazāk likumiem.

Aizrīšanās risks! Glabājiet visus iepakojuma materiālus bērniem nepieejamā vietā.

UZMANĪBU: Ja to darbina kopā ar gatavošanas ierīcēm, pieejamās daļas var būt karstas.

- Tvaika nosūcēja izvades cau-ruli nedrīkst savienot ar gaisa vadiem, kuriem ir pievienoti citi dūmu avoti.

- Ja elektrisko tvaika nosūcēju lieto vienlaikus ar ierīcēm, kas izmanto gāzi vai citu degvielu, ṭelpai jābūt pietiekami vēdinātai. Šis brīdinājums neattiecas uz darbību bez dūmvada (darbība ar oglekļa filtru).

- Uz ierīces novietoti priekšmeti var nokrist. Nenovietojiet uz ierīces nekādus priekšmetus.

- Stingri aizliegts pārkarsēt pārtiku zem ierīces.

BRĪDINĀJUMS. Pirms tvaika nosūcēja uzstādīšanas noņemiet aizsargplēves.

- Neatstājiet atklātu liesmu zem

ierīces, kamēr tā darbojas.

- Cepšana lielā ellas daudzumā jāuzrauga, jo ella, kas sasniedz augstu temperatūru, var aizdegties.

1.2 Atbilst Elektrisko un elektronisko iekārtu atkritumu regulai

Šis produkts nesatur bīstamos un aizliegtos materiālus, kas norādīti Turcijas Republikas Vides un urbanizācijas ministrijas publicētajā "Elektrisko un elektronisko iekārtu atkritumu kontroles regulā". Atbilst WEEE noteikumiem. Šī izstrādājuma izgatavošanā izmantoti otrreizēji pārstrādāja-mi un atkārtoti izmantojami augstas kvalitātes materiāli un detaļas. Tāpēc dzīves cikla beigās neizmetiet šo produktu kopā ar citiem sadzīves atkritumiem. Nododiet to elektriskā un elektroniskā aprīkojuma pārstrādes savākšanas punktā. Par šiem savākšanas punktiem varat uzzināt vietējās administrācijas birojā. Jūs varat palīdzēt aizsargāt vidi un dabas resursus, pie-gādājot izlietotos produktus pārstrādei.

1.3. Izstrādājuma iepakojums

Jūsu ierīcē izmantotais iepako- jums ir izgatavots no pārstrā- dājamiem materiāliem.

1 Svarīgas drošības un vides instrukcijas

Pārliecinieties, ka iepakojums tiek izmests atseviški saskaņā ar vietējo pašvaldību noteikumiem, lai nodrošinātu, ka jūsu ierīces iepakojums ir iekļauts otrreizējās pārstrādes procesā vides vajadzībām.

2 Vispārējais izskats

2.1 Pārskats

60 cm 90 cm

Fig.1A Fig.1B HCP61310I HCP61310IH HCP61310W HCP61310B 197 mm 598 mm 450 mm

HCP91310I HCP91310W HCP91310IH 150 mm 898 mm 450 mm

(1. attēls)

1. Dūmvada
2. Korpuss
3. Vadības panelis
4. Metāla taukvielu filtrs
5. Apgaismojums

2.2 Tehniskie dati

Modelis HCP61310I - HCP61310IH - HCP61310W - HCP61310B - HC-P91310I - HCP91310W - HCP91310IH

Tikla spriegums 220-240V ~ 50 Hz

Lampas jauda (W) 2 x 3

Motora jauda (W) 90

Plūsmas ātrums (ml/st.) - 3 Līmenis

Motora izolācijas klase F klase

Izolācijas klase II klase

3 lerīces darbība

3.1 lerīces vadība

0 1 2 3 0 1

Lai izslēgtu lampu, iestatiet lampas slēdzi ( ) pozīcijā '0'.

Lai ieslēgtu lampu, iestatiet lampas slēdzi ( ) pozīcijā '1'.

Lai izslēgtu motoru, iestatiet motora slēdzi ( ) pozīcijā '0'.

Atkarībā no gatavošanas tvaika intensitātes jūs varat darbināt motoru ar minimālo ātrumu 1 un maksimālo ātrumu 3.

3.2. Efektīva izmantošana energijas taupīšanas jomā

• Izmantojot ierīci, pielāgojiet ātruma iestatī-jumus atbilstoši tvaika un smakas intensitā-tei, lai taupītu energiju.
• Normālos apstāklos izmantojiet mazu ātrumu (1–2), bet intensīvas smakas un tvaiku gadījumā - lielu ātrumu (3).
• Tvaika nosūcējs ir aprīkota ar lampām, lai apgaismotu gatavošanas zonu.

To izmantošana telpas apgaismošanai radis nevajadzīgu energijas patēriņu un nepietieka-mu apgaismojumu.

3.3 Uzstādīšanas instrukcija

• Jūsu ierīcē ir motors, kuram ir dažādi āt-rumi.
• Lai nodrošinātu labāku sniegumu, iesakām izmantot mazu ātrumu normālos apstāklos un lielu ātrumu spēcīgas smakas un intensīvu tvaiku gadījumā.

3 lerīces darbība

3.4. Lampas nomaina

Izveidojiet ierīces elektrisko savienojumu. Jūsu ierīce ir aprīkota ar 3 W punktu gaismas diodes lampu. Lai nomainītu lampas, nospiediet turētāju no aizmugures uz leju, pagrieziet to pretēji pulksteņrādītāja kustības virzienam un iznemiet to virzienā uz leju. Veiciet iepriekš minēto darbību apgrieztā secībā, lai uzstādītu jaunas lampas (3. attēls).

Spuldze
Spuldzes jauda (W)	3
Turētājs / ligzda E14
Spuldzes sprie-gums (V)	220 - 240
Izmērs (mm) 100 x 35
ILCOS kods DRBB/F	-3-220-240-E14-35/100

3.5 Darbība ar dūmvada savienojumu

- Tvaiki tiek novadīti caur dū-mvada cauruli, kas ir piestipri-nāta pie savienojuma galvas uz

tvaika nosūcēja.

- Dūmvada caurules diametram ir jāatbilst savienojuma gredzena diametram. Horizontālas uzstādīšanas gadījumā caurule ir jāuzstāda ar nelielu leņķi (ap 10°) virzienā augšup, lai gaiss tiktu brīvi novadīts no telpas.

3.5 Darbība bez dūmvada savienojuma

• Gaiss tiek filtrēts ar oglekļa filtru un atkār-toti ievadīts telpā. Ja mājā nav iespējams izmantot dūmvadu, tiek izmantots oglekļa filtrs.
• Izmantojot ierīci bez dūmvada, no dūmvada adaptera ir jāizņem atloki.
• Nonemiet ellas filtru. Uzstādot oglekla filtru, savietojiet filtru ar izcilniem, nocentrējot to uz plastmasas elementa no abām ventilatora pusēm, pievelciet to, pagriežot pa labi vai pa kreisi.
• Nomainiet alumīnija ellas filtru.

4 Tīrīšana un apkope

Pirms tīrīšanas un apkopes at-vienojiet ierīci no elektrotīkla vai izslēdziet slēdzi.

4.1 Alumīnija ellas filtru tīrīšana

Šis filtrs notur ellas dałinas gaisā. Alumīnija ellas filtri, mazgājot, var mainīt krāsu; tas ir normāli un nav nepieciešams nomainīt filtrus.

• Bīdiet alumīnija ellas filtra fiksatoru uz priekšu.
• Tad velciet to nedaudz uz leju un izvelciet (4. attēls). Pretējā gadījumā jūs varat saliekt filtru. Nomazgājiet un noskalojiet alumīnija ellas filtrus ar škīdru mazgāšanas līdzekli un nomainiet alumīnija filtrus to novietnēs, veicot iepriekš norādītās darbības apgrieztā secībā. Sis filtrs notur ellas daļinas gaisā.

Alumīnija filtrus varat mazgāt ari trauku mazgājamajā mašinā.

UZMANIBU

Normālas lietošanas gadījumā filtru notīriet reizi mēnesī.

4.2 Oglekla filtru nomaina

Smaku nonemošie filtri satur kokogles (aktīvo oglī). Tauku filtri ir jāuzstāda izstrādājumā ne-atkarīgi no tā, vai tiek izmantoti kokoglu filtri.

• Nonemiet alumīnija filtrus (4. attēls).

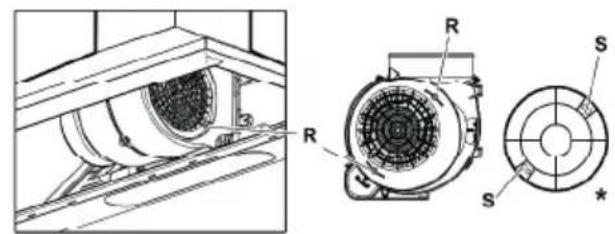

• Nonemiet filtru, pagriežot tapas no S līmeņa uz R līmeni pulksteņrādītāja kustības virzienā. (5. attēls)
• Uzstādiet jauno filtru, veicot iepriekš minēto procedūru apgrieztā secībā.
• Uzstādiet alumīnija filtrus.

UZMANIBU

Oglekla filtru nekad nedrikst mazgåt.

UZMANIBU

Oğlu filtru varat iegādāties pie pilnvarotiem servisa dīleriem.

5 lekārtas uzstādīšana

BRĪDINĀJUMS.

Pirms uzstādīšanas izlasiet drošības informāciju lietotāja rokasgrāmatā

BRĪDINĀJUMS.

Ja skrūves vai stabilizatori netiks uzstādīti saskaṇā ar šīm instrukcijām, tas var izraisīt elektriskā trieciena risku.

Lai uzstādītu tvaika nosūcēju, lūdzu, sazinieties ar tuvāko pilnvaroto servisu.

Sagatavot tvaika nosūcēja vietu un elektroinstalāciju ir klienta pienākums.

5.1 lerīces novietojums

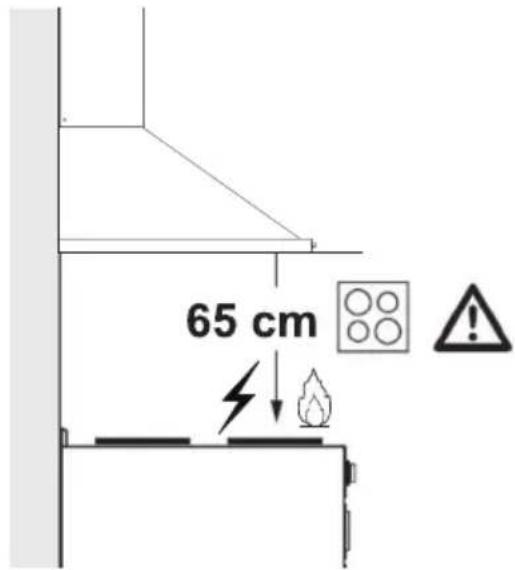

65 cm

(6. attēls)

• Pirms montāžas ir jāizvērtē attālums starp plīti un tvaika nosūcēju. Šim attā-lumam ir jābūt 65 cm (6. attēls).
• Attālums tiek mērīts no gāzes plīts režga virsmas vai
• no elektriskās plīts stikla virsmas.

6 Problēmu novēršana

Problēmu novēr-šana	Galvenais cēlonis Risinājums
Ierīce nedarbojās. Pārbaudiet drošinātājus. Drošinātājs var būt izdedzis,pārbaudiet un atjaunojiet to.
Ierīce nedarbojās. Pārbaudiet elektrisko savienojumu. Tīkla spriegumam jābūt no 220līdz 240 V.
Ierīce nedarbojās. Pārbaudiet elektrisko savienojumu. Pārbaudiet, vai jūsu virtuvēdarbojas citas ierīces.
Apgaismojuma lampanedarbojas	Pārbaudiet elektrisko savienojumu. Tīkla spriegumam jābūt no 220līdz 240 V.
Apgaismojuma lampanedarbojas	Pārbaudiet lampas slēdzi. Lampas	slēdzim jābūt “on”(ieslēgtā) pozīcijā.
Apgaismojuma lampanedarbojas	Pārbaudiet lampas. Ierīces lampām jādeg.
Ierīces gaisa ieplūdenav pietiekama.	Pārbaudiet alumīnija filtru. Normālos ekspluatācijas apstāklos alumīnija ellas filtrs jātīra vismaz reizi mēnesī.
Ierīces gaisa ieplūdenav pietiekama.	Pārbaudiet gaisa izplūdes kanālu. Ventilācijas caurules aizbīdnimir jābūt stāvoklī “on” (iesl.).
Ierīces gaisa ieplūdenav pietiekama.	Pārbaudiet oglekļa filtru. lerīcēm,	kas darbojas ar oglekļafiltriem, oglekļa filtri jāmainaik pēc 3 mēnešiem normālasdarbības gadījumā.
