Тип продукт	Кухненски абсорбатор
Марка	Beko
Модел	HCP61310B
Размери (Д × Ш × В)	598 mm × 450 mm × 197 mm
Електрическо захранване	220-240 V ~ 50 Hz
Мощност на двигателя	90 W
Мощност на осветлението	2 × 3 W (LED)
Максимален въздушен поток	395 m³/h (3 скорости)
Клас на изолация	Клас II
Тип на мазнинния филтър	Алуминиев измиваем филтър
Тип на въгленовия филтър	Активен въгленов филтър (опционален)
Минимално разстояние от готварската повърхност	65 cm
Диаметър на изпускателния канал	120 mm или 150 mm
Поддръжка на мазнинния филтър	Месечно почистване (възможно в съдомиялна)
Смяна на въгленовия филтър	На всеки 3 месеца
Тип на крушката	LED спот 3 W, цокъл E14
Работа	С външно извеждане или рециркулация с въгленов филтър
Управление	Отделни ключове за осветление и двигател (3 скорости)
Инструкции за безопасност	Изключвайте преди почистване; не използвайте без филтър; не оставяйте открит пламък

Често задавани въпроси - HCP61310B BEKO

Как да почистя алуминиевия мазнинен филтър?

Натиснете ключалката на филтъра напред, след което го издърпайте надолу, за да го свалите. Измийте го с течен почистващ препарат или в съдомиялна. Поставете го обратно след изсушаване. Препоръчва се месечно почистване.

Кога трябва да сменя въгленовия филтър?

Въгленовият филтър трябва да се сменя на всеки 3 месеца при нормални условия. Той не може да се мие. Можете да го закупите от оторизиран сервиз.

Как да сменя LED крушката?

Натиснете държача на крушката надолу, завъртете я обратно на часовниковата стрелка и я извадете. Поставете нова LED крушка 3 W, цокъл E14 (100×35 mm). Сглобете обратно в обратен ред.

Защо абсорбаторът не работи?

Проверете предпазителя и дали захранващото напрежение е 220-240 V. Уверете се, че контактът работи, като тествате друг уред. Ако проблемът продължава, свържете се с оторизиран сервиз.

Светлината на абсорбатора не свети, какво да правя?

Проверете дали ключът за лампата е на позиция „1“. Уверете се, че крушката не е изгоряла (вижте смяната). Ако напрежението е правилно (220-240 V), сменете крушката.

Какво е минималното разстояние между абсорбатора и готварската повърхност?

Минималното разстояние е 65 cm, измерено от повърхността на решетката за газови котлони или от стъклената повърхност за електрически котлони.

Мога ли да използвам абсорбатора без изпускателен канал?

Да, в режим на рециркулация. Трябва да инсталирате активен въгленов филтър и да премахнете вътрешните капаци на адаптера за канал. Въздухът се филтрира и връща в помещението.

Какво да правя при пожар под абсорбатора?

Изключете захранването на абсорбатора и всички готварски уреди. Покрийте пламъците с капак или огнеупорно одеяло. Никога не използвайте вода.

Как да настроя скоростта на двигателя?

Използвайте ключа на двигателя: позиция 1 за ниска скорост, позиция 2 за средна, позиция 3 за висока (силни миризми и пари). Позиция 0 за изключване.

Къде мога да намеря резервни части за моя абсорбатор Beko?

Използвайте само оригинални части, предоставени от производителя или оторизиран сервиз. Можете да поръчате филтри и крушки от търговеца или от сервизния център на Beko.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HCP61310B BEKO

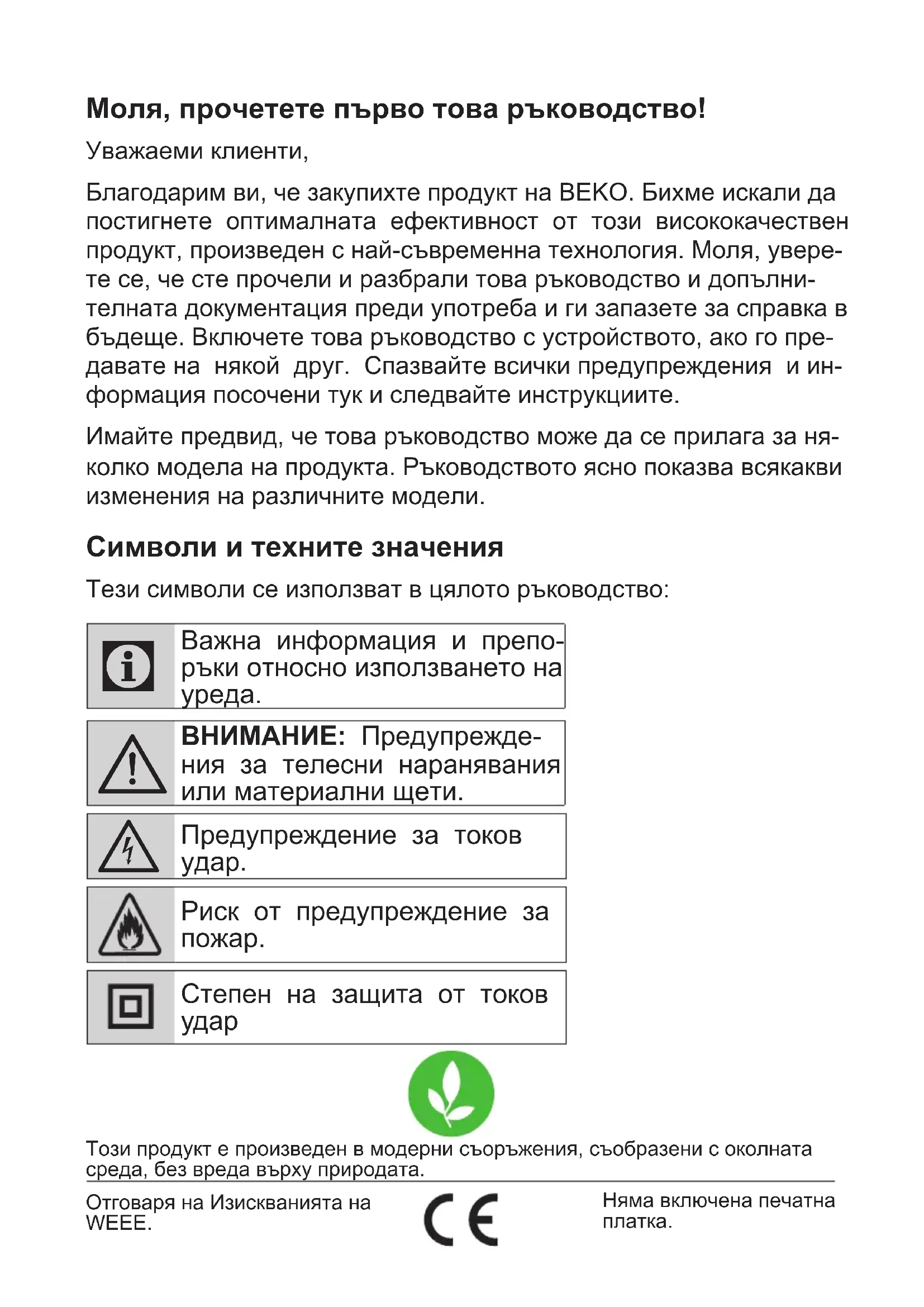

Моля, прочетете първо това ръководство!

Уважаеми клиенти,

Благодарим ви, че закупихте продукт на ВЕКО. Бихме искали да постигнете оптималната ефективност от този висококачествен продукт, произведен с най-съвременна технология. Моля, уверете се, че сте прочели и разбрали това ръководство и допълнителната документация преди употреба и ги запазете за справка в бъдеще. Включете това ръководство с устройството, ако го предавате на някой друг. Спазвайте всички предупреждения и информация, посочени тук, и следвайте инструкциите.

Имайте предвид, че това ръководство може да се прилага за няколко модела на продукта. Ръководството ясно показва всякакви изменения на различните модели.

Тези символи се използват в цялото ръководство:

Важна информация и препоръки относно използването на уреда.

ВНИМАНИЕ: Предупреждения за телесни наранявания или материални щети.

Степен на защита от токов удар

Този продукт е произведен в модерни съоръжения, съобразени с околната среда, без вреда върху природата.

Отговаря на изискванията на WEEE.

Няма включена печатна платка.

1 Важни инструкции за безопасност и опазване на околната среда

1.1 Общи правила за безопасност

Важни инструкции за безопасност. Прочетете внимателно и запазете за справка в бъдеще.

Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се предпазите от риск от пожар, токов удар, нараняване или материални щети. Всяка гаранция е невалидна, ако тези инструкции не се спазват.

- Продуктите Beko отговарят на приложимите стандарти за безопасност. По този начин, ако уредът или захранващият му кабел са повредени, той трябва да бъде поправен или заменен от търговеца, сервизния център или експерт и оторизиран сервис. Неправилните или неадекватни ремонтни операции могат да представляват риск и опасност за потребителя.

• Този продукт не е предназначен за търговска употреба, той е предназначен за употреба у дома

и в приложения, както следва:

- В кухните за персонала на магазините, офисите и други работни среди, - В селскостопански сгради, - от клиенти в хотели, мотели или други съоръжения за настаняване; - в общежития или подобни среди.

- Работете с уреда според предназначението му, описано само в това ръководство.

- Производителят не може да носи отговорност за повреди, причинени от неправилен монтаж или работа на уреда.

• Този уред може да се използва от деца на и над 8-годишна възраст с физически или психически недостатък, стига те да бъдат наблюдавани или инструктирани за безопасното използване на уреда и да осъзнават опасностите.

- Децата не трябва да си играят с уреда. Дейностите по почистване и под-

1 Важни инструкции за безопасност и опазване на околната среда

дръжка не трябва да се извършват от деца, освен ако не са под наблюдение.

•Когато монтажът на вашия уред приключи, минималното разстояние между дъното на вашия уред и повърхността, в която са поставени съдовете за готвене, трябва да е 65 см.

- Ако инструкциите за монтаж на газовата печка посочват по-голямо разстояние от посоченото по-горе, това трябва да се вземе предвид.

• Уверете се, че вашата захранваща мрежа отговаря на информацията, посочена в табелката с етикети на уреда.

- Не използвайте уреда, ако кабелът или уредът са повредени.

- За да предотвратите повреда на захранващия кабел, не позволявайте да се прищипва, притиска или трие в остри ръбове. Дръжте захранващия кабел далеч от нагряти повърхности и

открит огън.

- Използвайте уреда само със заземен контакт.

- Поставете уреда така, че щепселът да е винаги на достъпно място.

- Не докосвайте лампите на продукта, ако са работили продължително време. Тъй като ще са горещи, може да изгорят ръката ви.

- Спазвайте правилата и инструкциите относно отвеждането на изходящия въздух, определени от съответните органи. (Това предупреждение не важи за употреба без тръба.)

- Включете уреда след като поставите тенджера, тиган и др. върху котлоните. В противен случай, високата температура може да предизвика деформация на същите части от Вашите продукти.

- Изключете горелката на

1

Важни инструкции за безопасност и опазване на околната среда

готварска печка, преди да свалите касеролата, тенджерата и т.н. от печката.

• Не оставяйте кипящо олио върху печката. Съдовете, които съдържат кипящо олио, могат сами да се запалят. • Тъй като олиото може да се запали при пържене, внимавайте за Вашите завеси и покривки за маса.

- Почиствайте маслените филтри веднъж в месеца. Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

- Нередовното почистване на продукта може да създаде риск от пожар.

• Вместо филтър не използвайте филтриращи материали, които не са устойчиви на огън.

- Използвайте оригинални части или части, предоставени само от производителя.

- Не работете с продукта без филтър и не махайте филтрите, когато продуктът работи.

тът работи.

• В случай на пожар изключете уреда и другите уреди за готвене. (Изключете уреда или главния прекъсвач.) • В случай на пожар, покрийте пламъците. Никога не използвайте вода за гасене на пожара.

• Винаги изключвайте щепсела от контакта преди да почиствате уреда и не го почиствайте по време на употреба.

• Когато аспираторът и устройствата, захранвани с енергия, различна от електричество, работят едновременно, отрицателното налягане в помещението не трябва да надвишава 4 Pa (4 x 10^-5 бара).

- Уредите на газ или гориво, като например отоплителни тела, които споделят същата среда с Вашия продукт, трябва да бъдат напълно изолирани от изпускателната тръба на този

1 Важни инструкции за безопасност и опазване на околната среда

продукт или да са херметични.

• Когато направите връзка с димоотвода на Вашия продукт, използвайте тръби с диаметър 150 мм или 120 мм. Дължината на тръбата на тръбопровода, както и броят на връзките, трябва да бъдат възможно най-малък.

Риск от задушаване! Дръжте опаковъчния материал далеч от обсега на деца.

ВНИМАНИЕ: Когато работи заедно с готварските уреди, достъпните части могат да бъдат горещи.

- Изходът на аспиратора не трябва да бъде свързан към въздуховоди, където са свързани други източници на дим.

• Когато електрическият аспиратор се използва едновременно с устройствата, които използват газ или други горива, помещението трябва да се проветрява адекватно. Това предупреждение

не се отнася за работа без димоотвод (работа с въглероден филтър).

- Предметите, поставени върху уреда, могат да паднат. Не поставяйте никакви предмети върху уреда.

- Категорично е забранено да разпръсквате храна под уреда.

ВНИМАНИЕ:

Отстранете защитния слой преди да монтирате аспиратора.

- Не оставяйте открит огън под уреда, докато той работи.

• Пърженето в дълбока мазнина трябва да се извършва под надзор, тъй като мазнина, достигаща високи температури, може да се запали.

1.2 Спазване на Разпоредбите на WEEE и изхвърляне на отпадъци

Този продукт не съдържа опасните и забранени материали, посочени

в „Регламент за управление на отпадъците от електрическо и електронно оборудване“, публикуван от Министерството на околната среда и урбанизацията на Република Турция. Отговаря на Изискванията на WEEE. Този продукт е произведен от висококачествени части и материали за многократна употреба и за многократна употреба. Затова не изхвърляйте този продукт с други битови отпадъци в края на жизнения му цикъл. Предайте го в събирателния център за рециклиране на електрическо и електронно оборудване. Можете да попитате местната администрация за тези пунктове за събиране. Можете да помогнете за опазването на околната среда и природните ресурси, като доставяте използваните продукти за рециклиране.

1 Важни инструкции за безопасност и опазване на околната среда

ско и електронно оборудване“, публикуван от Министерството на околната среда и урбанизацията на Република Турция. Отговаря на Изискванията на WEEE. Този продукт е произведен от висококачествени части и материали за многократна употреба и за многократна употреба. Затова не изхвърляйте този продукт с други битови отпадъци в края на жизнения му цикъл. Предайте го в събирателния център за рециклиране на електрическо и електронно оборудване. Можете да попитате местната администрация за тези пунктове за събиране. Можете да помогнете за опазването на околната среда и природните ресурси, като доставяте използваните продукти за рециклиране.

Опаковката, използвана за вашия уред, е изработена от рециклируеми материали. Уверете се, че опаковката се изхвърля отделно съгласно разпоредбите на местните власти, за да се гарантира, че опаковката на вашия уред е включена в процеса на рециклиране за екологични цели.

Опаковката, използвана за вашия уред, е изработена от рециклируеми материали. Уверете се, че опаковката се изхвърля отделно съгласно разпоредбите на местните власти, за да се гарантира, че опаковката на вашия уред е включена в процеса на рециклиране за екологични цели.

Опаковката, използвана за вашия уред, е изработена от рециклируеми материали. Уверете се, че опаковката се изхвърля отделно съгласно разпоредбите на местните власти, за да се гарантира, че опаковката на вашия уред е включена в процеса на рециклиране за екологични цели.

2 Общ външен вид

2.1 Преглед

60 cm 90 cm

(Фигура 1)

1. Димоотвод
2. Тяло
3. Панел за управление
4. Метален маслен филтър
5. Осветление за готвене

2.2 Технически данни

Модел НСР61310I - НСР61310IН - НСР61310W- НСР61310В - НСР91310I - НСР91310W - НСР91310IH
Захранващо напрежение 220	-240V ~ 50 Hz
Мощност на лампата (W) 2 x	3
Мощност на двигателя (W) 90
Дебит ( m3/h ) – 3. Ниво 395
Клас на изолация на електродвигателя	Клас F
Клас на изолация Клас II

3 Функциониране на Уреда

За да изключите лампата, поставете превключвателя на лампата (☀️) в положение „0“.

За да включите лампата, поставете превключвателя на лампата (☀️) в положение „1“.

За да изключите двигателя, настройте превключвателя на двигателя (✗) в положение „0“.

Можете да стартирате двигателя на минимум при ниво на скорост 1 и максимум при ниво на скорост 3 в зависимост от интензивността на парите за готвене.

3.2 Ефективно използване по

отношение на енергоспестяването

- Когато използвате уреда, регулирайте настройките на скоростта според силата на изпаренията и миризмата, за да спестите енергия.

- Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) за интензивна миризма и пара.

- Аспираторът е снабден с лампи, за да осветява зоната за готвене.

Използването им за осветление на околната среда ще доведе до ненужни разходи на енергия и недостатъчно осветление.

3.3 Инструкции за експлоатация

- Вашият уред съдържа мотор с различни скорости.

- За по-добри показатели препоръчваме да използвате ниски скорости при нормални условия и високи скорости в случаи на силни миризми и интензивни пари.

3 Функциониране на уреда

3.4 Подмяна на лампата

Направете електрическите връзки на уреда. Вашият уред е оборудван с 3 W точкова LED лампа. За да смените халогенните лампи, натиснете надолу държача на лампата отзад, завъртете го малко по посока обратна на часовниковата стрелка и го извадете надолу. Приложете горния процес в обратен ред, за да инсталирате нови лампи (Фигура 3).

Крушка
Мощност на Крушката (W)	3
Държач / Фасунга	E14
Напрежение на Крушката (V)	220 - 240
Размер (мм)	100 x 35
ILCOS Код	DRBB/F-3-220-240-E14-35/100

3.5 Управление чрез

Димоотводна връзка

• Парата се извлича през димоотвода, който се закрепва към свързващата глава на аспиратора.

• Диаметърът на димоотвода трябва да е същият като свързващото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10°), така че въздухът да излиза лесно от помещението.

3.6 Управление без димоотводна връзка

• Въздухът се филтрира през въглеродния филтър и се рециркулира в помещението. Въглеродният филтър се използва, когато е невъзможно да се използва димоотвод в къщата.
• При употреба без димоотвод извадете капаците от димоотводния адаптер.
• Извадете масления филтър. За да инсталирате въглеродния филтър, поставете филтъра върху разделите, като го центрирате върху пластмасовото парче от двете страни на тялото на вентилатора, затегнете го, като завъртите надясно или наляво.
• Сменете алуминиевия маслен филтър.

4 Почистване и поддръжка

Преди почистване и поддръжка изключете уреда от контакта или го изключете от копчето.

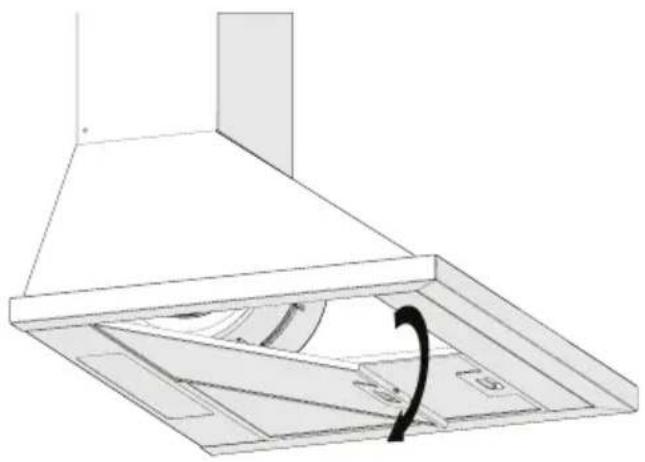

4.1 Почистване на алуминиеви маслени филтри

Този филтър задържа маслените частици във въздуха. Алуминиевите маслени филтри могат да променят цвета си, докато се мият; това е нормално и не изисква подмяна на вашите филтри.

• Избутайте ключалката на алуминиевия филтър напред. След това го издърпайте леко (Фиг. 5).

надолу и го издърпайте (Фигура 4). В противен случай можете да огънете филтъра. Измийте и изплакнете алуминиевите маслени филтри с течен препарат и заменете алуминиевите маслени филтри в техните гнезда, като извършите посочените по-горе стъпки в обратен ред. Този филтър задържа маслените частици във въздуха.

Също така можете да измиете вашите алуминиеви филтри в миялната машина.

ВНИМАНИЕ: В случай на нормална употреба, почиствайте филтъра веднъж месечно.

4.2 Подмяна на въглеродни филтри

Филтрите за отстраняване на миризми съдържат въглен (активен въглен). В продукта трябва да бъдат инсталирани маслени филтри, независимо дали се използват въглеродни филтри.

• Отстранете алуминиевите маслени филтри (Фигура 4).
• Отстранете филтъра, като завъртите щифтовете от ниво S на ниво R по посока на часовниковата стрелка. (Фигура 5).
• Поставете новия филтър, като приложите горната процедура в обратен ред.

4 Почистване и поддръжка

Въглеродният филтър никога не трябва да се мие.

ВНИМАНИЕ

Сменяйте въглеродните филтри веднъж на всеки 3 месеца.

ВНИМАНИЕ

Можете да закупите въглеродния филтър от оторизирани търговци.

5 Монтиране на Уреда

ВНИМАНИЕ!

Преди монтиране прочетете информация за безопасност в Ръководството за потребителя

ВНИМАНИЕ!

Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

Моля, вижте страница 235 за ръководството за настройка.

За монтажа на аспиратора се свържете с най-близкия оторизиран сервиз.

Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

• Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см (фиг. 6). При газови печки, разстоянието трябва да бъде измерено от повърхността на решетката,
• и от повърхността на стъклото за електрически печки.

6 Отстраняване на неизправности

Отстраняване на неизправности	Първопричина Помощ
Уредът не работи.	Проверете предпазителите си.	Възможно е предпазителят да бъде раздут, прегледайте и го възстановете.
Уредът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Уредът не работи.	Проверете електрическата връзка.	Проверете дали работи друг уред във вашата кухня.
Осветлението не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220 и 240 V.
Осветлението не работи.	Проверете превключвателя на лампата.	Ключът на лампата трябва да е в позиция “on” (вкл.).
Осветлението не работи.	Проверете лампите. Лампите на уреда трябва да светят.
Входът на въздуха на уреда е недостатъчен.	Проверете алуминиевия филтър.	При нормални работни условия алуминиевият маслен филтър се почиства поне веднъж месечно.
Входът на въздуха на уреда е недостатъчен.	Проверете въздуха към димоотвода.	Димоотводът трябва да бъде във "включено" положение.
Входът на въздуха на уреда е недостатъчен.	Проверете въглеродния филтър.	При продукти, които работят с въглеродни филтри, въглеродният филтър трябва да се подменя веднъж на всеки 3 месеца при нормални условия на работа.
