Vrsta izdelka	Udarno kladivo
Znamka	Bosch
Model	GSH 5 Professional
Nazivna absorbirana moč	1 100 W
Frekvenca udarcev	2 900 min⁻¹
Udarna sila (v skladu z EPTA 05:2016)	7,5 J
Vpenjalo	SDS max
Položaji dleta	12
Teža (brez kabla)	5,8 kg
Raven zvočnega tlaka	92 dB(A)
Raven zvočne moči	100 dB(A)
Akustična negotovost K	3 dB
Vibracije (dletanje)	15,5 m/s², K=1,5 m/s²
Mazivo	Mast
Stopnja zaščite	IP ? (dvojna izolacija)
Dodatni ročaj	Da, nastavljiva usmeritev
Protiprašni pokrov	Da, zamenljiv
Sistem Vario-Lock	Da, 12 položajev dleta
Zaklepanje stikala	Da, gumb za zaklepanje
Napajanje	omrežje 230 V

Pogosto zastavljena vprašanja - GSH 5 Professional BOSCH

Kakšne vrste dodatne opreme lahko uporabim na Bosch GSH 5 Professional?

Bosch GSH 5 Professional uporablja dodatno opremo z nastavkom SDS max. Namenjen je za dleta in sekalce za beton, opeko, kamen in asfalt.

Kako zamenjam dodatno opremo na tem udarnem kladivu?

Potisnite zaklepno tulko (2) nazaj, vstavite dodatno opremo z obračanjem, nato spustite tulko. Preverite blokado s potegom dodatne opreme. Za odstranitev znova potisnite tulko in izvlecite dodatno opremo.

Kakšna je udarna sila GSH 5 Professional?

Udarna sila je 7,5 J po postopku EPTA 05:2016.

Kako nastavim položaj dleta?

Uporabite sistem Vario-Lock: potisnite nastavitveni obroč dleta (3) naprej, usmerite dleto v želeni položaj, spustite obroč in obračajte dleto, dokler ne zaskoči. Na voljo je 12 položajev.

Kakšna varnostna oprema je priporočena?

Vedno nosite zaščito za ušesa (visoka raven hrupa), zaščitna očala, protiprašno masko (razred P2) in varnostne čevlje. Uporabljajte dodatni ročaj in orodje držite za izolirane površine.

Kako vzdržujem protiprašni pokrov?

Protiprašni pokrov (1) je treba takoj zamenjati, če je poškodovan. Zamenjavo opravite v pooblaščenem servisnem centru Bosch.

Kakšno mazanje je potrebno?

Orodje je namazano v tovarni. Mast je treba zamenjati le med vzdrževanjem ali popravilom v pooblaščenem centru Bosch. Uporabljajte izključno priporočeno mast Bosch.

Kakšna je nazivna moč orodja?

Nazivna absorbirana moč je 1 100 W.

Kje najdem nadomestne dele in servis?

Obiščite www.bosch-pt.com za razstavljene risbe in dele. V Franciji se obrnite na službo za stranke Bosch na 09 70 82 12 26 ali po e-pošti na [e-mail].

Kako zmanjšati vibracije med uporabo?

Orodje trdno držite z obema rokama, uporabljajte dodatni ročaj, roke naj bodo tople in redno počivajte. Redno vzdrževanje orodja in dodatne opreme prav tako zmanjšuje vibracije.

NAVODILA ZA UPORABO GSH 5 Professional BOSCH

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektrichnemu orodju.

Ce spodaj navedenih napotkov ne upostevalate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se povajlvja v nadalnjem besedilu, se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektrica no orodja (brez elektricnega kabla).

Delovno mesto nj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklučni vtč elektricknega orodja se mora prilegati vtčnici. Spreminjanje vtča na kakršen koli nacin ni dovoljeno. Pri ozemljenih elektricknih orodjih ne uporabljaje adapterskih vtčev. Nespremenjeni vtči in ustrezne vtčnice zmanjsujejo tveganje elektrickega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje za elektrici ni udar.
Ce je uporaba elektricnega orodja v vlaznem okoljneizogibna, uporabljate stikalo za zašcitoto predkvarnim tokom. Uporaba zašcitnegastrikala zmanjsuje tveganje elektricnega udara.

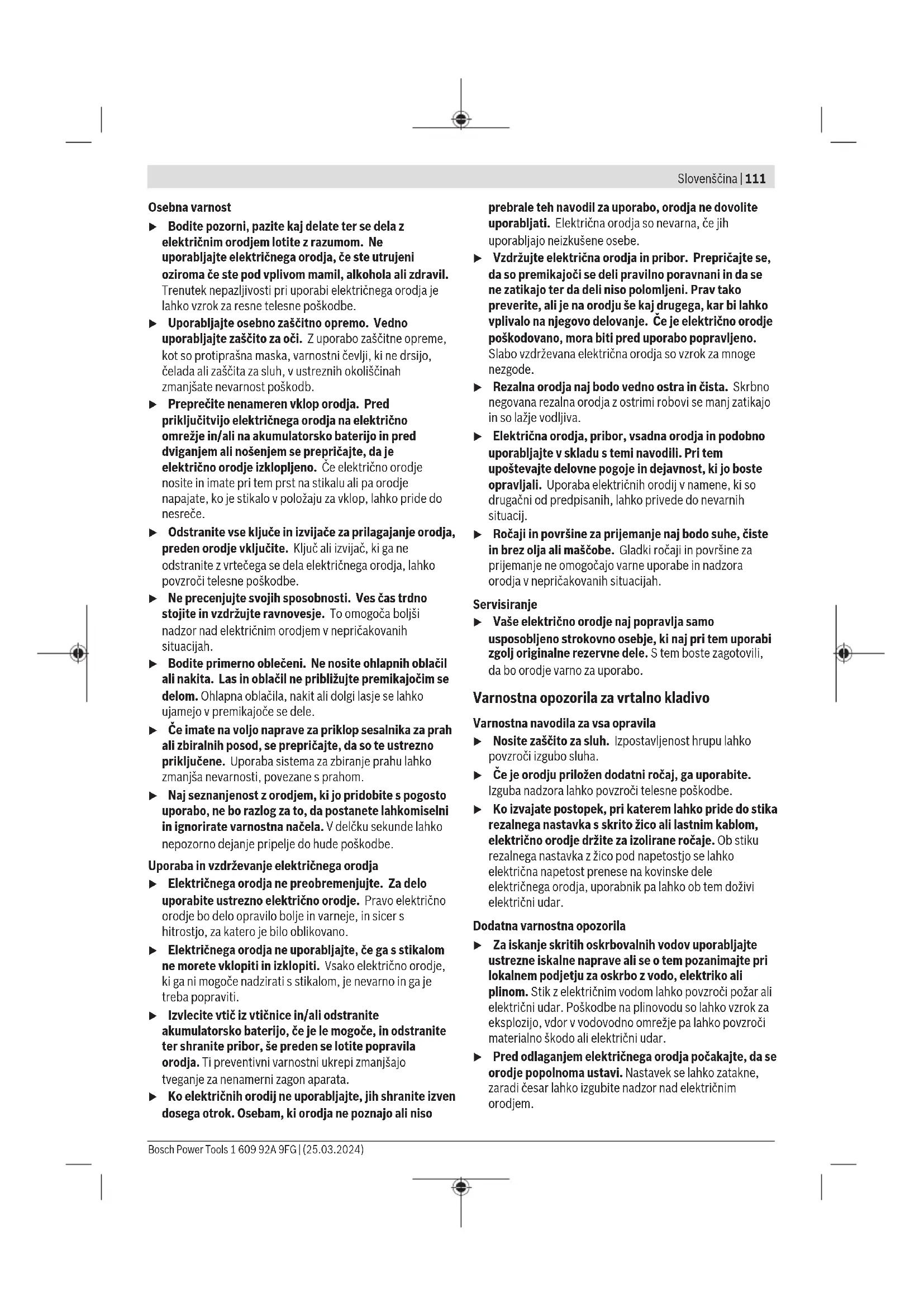

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektrichnim orodjem lotite z razumom. Ne uporabljate elektrichnega orodja, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektrichnega orodja je lahko vroz kresne telesne poskodbe.

Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, celada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred prikiucitvjo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali noosenjem se preprijcaje, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v polozaju za vklop, lahko pride do nesrece.
Odstranite vse kluce in izvija ze prilagajane orodja, preden orodje vklucit. Kluc ai izvica, ki ga ne odstranite z vrtecega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves es trdno stojite in vzdrujte ravnovesje. To omogca boljsi nadzor nad elektricim orodjem v nepriacakovani situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih obaclil ali nakita. Las in obaclil ne priblizujte premikajocim se delom. Ohlapna oblacila, nikit ali dolgi lasje se lahko ujamejo v premikajce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne borazlog za to,da postanete lahkomiselni inignorirate varmostna načela.V delčku sekunde lahko nepozorno dejanje pripejle do hude poškodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vticnice in/ali odstranite akumulatorsko baterijo, Če je le mogoče, in odstraniter shranite pribor, ŷ preden se lotite popravila orodja. Tipreventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodijne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljajo neizkušene osebe.

Vzdrujte elektrica orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takoto preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzevana elektrica orodja so vzrok za mnogene zhgode.
- Rezalna orodja njbodo vedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljate v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko prive do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masćobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v neprićakovanih situacijah.

Servisiranje

Vase elektricno orodje Naj popravlja smo usposobljeno strokovno osebj, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za vrtalno kladivo

Varnostna navodila za vsa opravila

Nosite zašcitza sluh. Izpostavljenost hrupu lahko povzroci izgubo sluha.
Ce je orodju prilozen dodatni rocaj, ga uporabite. Izguba nadzora lahko povzroci telesne poskodbe.
Ko izvajate postopek, pri katerem lahko pride do stika rezalnegaa nastavka s skrto zico ali lastnim kablon, elektricno orodje drzite za izolirane rocaje. Ob stiku rezalnegaa nastavka z zico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnegara odja, uporabnik pa lahko ob tem dozivi elektrici udar.

Dodatna varnostna opozorila

Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vrk za eksplozijo, vdor v vodovodno omrezej pa lahko povzroci materialno škodo ali elektrici udar.
Pred odlaganjem elektricnega orodja pocekajte, da se orodje popolnama ustavi. Nastavek se lahko zatakne, zaradi cesar lahko izgubite nadzor nad elektrinom orodjem.

112 | Slovenscina

Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.
Tik po zaćteku delovanja se ne dotikajte nastavkov ali delov ohiša, ki se jih dotikajo. Ti se lahko med delovanjem zelo segrejejo in lahko povzroćijo opekline.
Bodite previdni pri izvajanju rusalih del zdletom. Padajoci odpadli material lahko poskoduje osebe v blizini ali paVAS.
Elektricno orodje med delom mochno drzite z obemrokama in poskrbite za varno stojisce. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Namenska uporaba

Naprava je namenjena za klesanje v beton, opeko, kamen in asfalt, ob uporabi ustreznega pribora pa tudi za zabijanje in tesnjenje.

Komponente na sliki

Ostevilcenje component na sliki se nanaša na shemo elektrčega orodja na strani šhemami.

(1) Pokrov za zašćito pred prahom
(2) Zaporna puša
(3) Obroček za nastavitev dleta (Vario Lock)
(4) Tipka za zaklep stikala za vklop/izklop
(5) Stikalo za vklop/izklop
(6) Ročaj (izolirana oprijemalna povrsina)
(7) Dodatni rocaj (izolirana oprijemalna povrsina)
(8) Narebričena matica za dodatni ročaj

Tehnični podatki

Udarno kladivo GSH 5
Kataloška stevilka		3 611 C38 7..
Nazivna moč W 1100
Števil o darcev min	-1	2900
Položaji dleta 12
Energija posameznegа udarca v skladu z EPTA-Procedure 05:2016	J 7,5
Vpenjalni system SDS max
Mazanje Mazanje z mastjo
Teža(A)	kg 5,8

Udarno kladivo GSH 5

Razred zašcite

□/1

Navedbe veljazo na zavnve napetosti [U] 230 V. Pri drugih napetostih in drzavno specificih izvedbah lahko te navedbe varirajo.

Vrednosti se lahko razlukjejo glede na izdelek in so odvisne od pogojev uporabe in okolskih pogojev. Vec informacij je na voljo na splteni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu's standardom ENIEC 62841-2-6.

A-vrednotena raven hrupa za elektricno orodje obicajno
znasa: raven zvočnega tlaka 92 dB(A); raven zvočne moci
100 dB(A). Negotovost K = 3 dB.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljo za medsebojno primerjavo elektrichni orodij. Primerne so tudi za zacasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnom vzdhrževanju lokno nivo hrupa in tresljajev odstopa. To lohko obretenjenost s hrupom in tresljaji v celotnom obdobju uporabe obcutno poveča.

Zanatanchejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Dolcite dodatne varnostne ukrepe za zašcito uporabnika pred vplivi tresljajev, npr. vzdrlzevanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Dodatni ročaj (gleje t sliko A)

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (7).

Dodatni rocaj (7) lahko po zeIj obrnete in tem zagotovite varno in neutrujaco drzo pri delu.

• Odvijte narebriceno matico (8), pomožni ročaj (7) obrnite v zeleni položaj in narebriceno matico (8) znova trdno privijte.

Menjavanastavka

Z vpenjalnim systemdom SDS max lahko nastavek zamenjate preprosto in udobno, brez uporabe dodatnih orodij.

Pokrov za zašcitopred prahom (1) v veliki meri onemogocá, da bi prah, ki nastane med delom, prodrl vpenjalni system orodja. Pri vstavljanju stavka pazite na to, da ne poskodujetePokrova za zašcitopred prahom (1).

• PoškodovanPokrov za zašcitopred prahom je treba takoj zamenjati. Priporočamo, da zamenjavo oprvi servisna delavnica.

Vstavljane nastavka (glejtse sliko B)

-Vpetje nastavka najprej ociistite in ga nato rahlonamastite.
- Pomaknite blokirni tulec (2) nazaj in z obračanjem namestite nastavek v vpenjalni system. Za vpetje nastavka znova spustite blokirni tulec (2).
- Povlecite nastavek in preverite, ali je dobro fiksiran.

Odstranjevane nastavka (glejte silko C)

-Blokirni tulec (2) pomaknite nazaj in odstranite nastavek.

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov, npr. svincenega premaza, nekaterih vrst lesa, mineralov in kovin lahko skoduje zdravju. Dotik ali vdihavanje tega prahu lahko povzroci allergene reakcije in/ali obolenja dihal uporabnika ali drugih prisotnih oseb.

Dolocene vrste prahu, kot je nth. prah hrastovine ali bukovja, so rakotvorne, se posebej skupaj z dodatnimi snovmi za obdelavo lesa (kromat, zacitno sredstvo za les). Material z vsebstoj azbesta smejo obdelovati le strokovnjaki.

-Poskrbite za dobro zračenje delovnega mesta.
-Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.

Upostevajte veljavne nacionalne predpise za obdelovane materiale.

Delovanje

Uporaba

Upostevaje napetost omreza! Napetost vira elektricne energije se mora ujemati s podatki na tipski plošćici elektricnega orodja.

Vklop/izklop

-Za vklop elektricnega orodja pritisnite stikalo za vklop/ izklop (5) in ga drzite.
-Za blokiranje pritisnjenega stikala za vklop in izklop (5) pritisnite zaporno tipko (4).
-Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (5), oz. ce je blokirano z zaporno tipko (4), na katko pritisnite stikalo za vklop/izklop (5) in ga nato izpustite.

Pri nizkih temperaturah doseze elektricno orodje polno zmogljivost udarjanja sle pe dolocenem casu. Ta zaetni cas lahko skrajse tako, da z nastavkom, ki je namescen v elektricno orodje, enkrat sunete v tla.

Spreminjanje položaja dleta (Vario-Lock) (glejte silko D)

Dleto lahko zapahnete v 12 položajih. Tako lahko zavzamete optimalno delovno pozicijo.

• Namestite dleteo vpenjalni system.
  -Potisnite obroček za nastavitev dleta (3) naprej, nato pa s obročkom za nastavitev dleta (3) obrnite dleto v Želeni položaj.
• Obroček za nastavitev dleta (3) izpustite in obrnite dlete, da se zaskovi.

Navodila za delo

Ostrenje klesalnih orodij

Dobre rezultate boste dosegli sono z ostrimi klesalnimi orodji, zato jih vedno pravocasno nabusite. To bo zagotovilo dolgo ziVjenjsko dobo orodja in dobre delovne uspehe.

Ostrenje

Klesalna orodja naostrite na brusilnem kolutu, na primer iz plemenitega korunda, ob enakomernem pritekanju vode. Pazite, da se na robovih ne pojavipopuscnabarva,saj lahko to zmanjsa trdoto dlet.

Za kovanje segrejte dileto na 850 do 1050^ (svetlo rdece do rumeno).

Zakaljenje segrejtdeto na priblizn0 900^ in ga ohladite v olju. Nato ga popuscajie v peci in sicer priblizn0 eno uro pri 320^ (svetlomodra barva popuscanja).

Vzdrževanje in servisiranje

Vzdrzevanje in ciscenje

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Ce morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblascenem servisu za elektrčna orodja Bosch, da ne pride do ogrožanja varnosti.

• PoškodovanPokrov za zašićo pred prahom je treba takoj zamenjati. Priporoćamo, da zamenjavopravi servisna delavnica.

Mazanje elektricega orodja

Elektricno orodje je namazano z mastjo in takoj pripravljeno na uporabo.

Menjavo maziva sme izvesti pooblascena servisna delavnica za Boscheva elektricna orodja zgolj v okviru vzdrzevalnih del ali popravil. Pri tem je treba obvezno uporabiti za ta namen predvideno Boschvo mazivo.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov

114|Hrvatski

najdetena:www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprasanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

Odslużena elektrónica orodja je treba zbirati in zavrećloćeno.
Uporabite za to predvidene sisteme za zbiranje odpadkov.

Odpadna elektricha in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
