| Produkttype | Mejselhammer |
| Mærke | Bosch |
| Model | GSH 5 Professional |
| Nominel optaget effekt | 1 100 W |
| Slagfrekvens | 2 900 min⁻¹ |
| Slagkraft (iht. EPTA 05:2016) | 7,5 J |
| Værktøjsholder | SDS max |
| Mejselpositioner | 12 |
| Vægt (uden ledning) | 5,8 kg |
| Lydtryksniveau | 92 dB(A) |
| Lydeffektniveau | 100 dB(A) |
| Usikkerhed K (akustisk) | 3 dB |
| Vibration (mejsling) | 15,5 m/s², K=1,5 m/s² |
| Smøring | Smørefedt |
| Beskyttelsesklasse | IP ? (dobbelt isolering) |
| Ekstra håndtag | Ja, justerbar retning |
| Støvhat | Ja, udskiftelig |
| Vario-Lock system | Ja, 12 mejselpositioner |
| Afbryderlås | Ja, låseknap |
| Strømforsyning | 230 V net |
Ofte stillede spørgsmål - GSH 5 Professional BOSCH
Brugerspørgsmål om GSH 5 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Hammer i PDF-format gratis! Find din vejledning GSH 5 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GSH 5 Professional af mærket BOSCH.

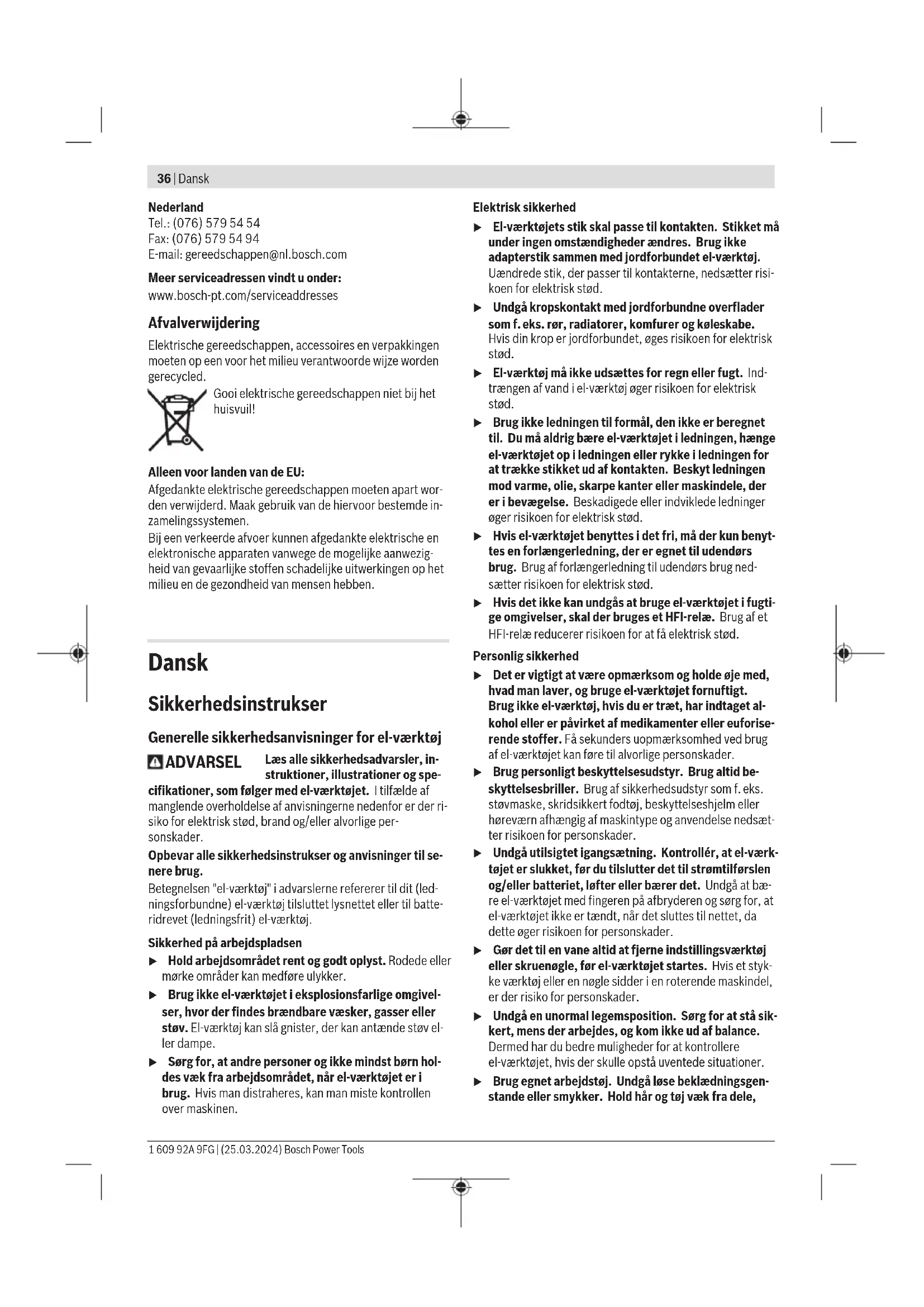

BRUGSANVISNING GSH 5 Professional BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktog
ADVARSEL
cifikationer, som folger med el-varktojet. I tilfelde af manglende overholdelse af anvisingerne nedenfor er der risiko for elektrisk stod, brand og/eller alvorlige persorskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere drug.
Betegnelsen "el-værktoj" i advarslerne refererer til dit (ledningsforbundne) el-værktoj tilsluttet lysnettet aller til batteridrevet (ledningsfrit) el-værktoj.
Sikkerhed pa arbejdsspladen
Hold arbejdsområdet rent og godt opyst. Rodee ell er mørke områder kan medføre ulykker.
- Brug ici el-værktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser aller stov. El-værktøj kan slå gnister, der kan antaende stov eller dampe.
Sarg for, at andre personer og ikke mindst børn holds væk fra arbejdso MRdet, nar el-vaerktojet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
- El-værktjets stik skal passer til kontakten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
Undgå kropskontakt med jord forbundne overflader som f. eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød. - El-værktøj帽子 ilke udsættes for regn eller fugnt. Indtrangen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug-ie ledingen til formal, den-ie beregnet til. Du ma aldrig bare el-vaerktojet i ledingen,hange el-vaerktojet op i ledingen er lykke i ledingen for at trække stikket ud af kontakten. Beskyt ledingen mod varme, olie, skarpe kanter eller maskindele, der er i bevagelse. Beskadigede eller indviklede ledinger oger risikoen for elektrisk stod.
Hvis el-vaerktojet benytttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors drug. Brug af forlaengerledning til udendors brug ned-sætter risikoen for elektrisk stød.
Hvis det/DDke kan undgas at bruge el-vaerktogit fugti-ge omgivelse, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fa elektrisk std.
Personlig sikkerhed
Det er vigtigt at vare opmaerkso m og holde oje med, hvad man laver, og bruge el-vaerktogt jertnfuigt. Brug icke el-vaerktog, hvis du er traet, har indtaget alkohol ell er pavirket af medikamenter er euforiserende stoffer. F a sekunders uopmaerksohmhed ved brug af el-vaerktogt kan fore til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. stovmaske, skridsikkert fodtj, beskyttelseshjelm aller horevarn afhengig af maskintype og anvendelse nedsæter risikoen for persorskader.
Undgå utilsigtet igangsætning. Kontroller, at el-værktogjet er slukket, for du tilslutter det til strømtilforslen og/eller batteriet, lfterller bærdet. Undga at bare el-værktogjet med fingeren pa afbryderen og sorg for, at el-værktogjet ikke erændt, nar det slutters til nettet, da dette øger risikoen for persorskader.
Gd det til en vane altid at fjerne indstillingsvarktoj eller skruenogle, for el-varktojet startes. Hvis et styke varktoj ell er nogle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemssposition. Sørg for at stå sik-kert, mens der arbejdes, og kom/DDE balance. Dermed har du bedre muligheder for at kontrollere el-værktoget, hvis der skulle opstu vudente situationer.
▶ Brug egnet arbejdstoj. Undgå lose beklaedningsgenstande eller smykker. Hold här og toj væk fra dele,
der bevæger sig. Dele, der er i bevægelse, kan gribe fat i lostsdendende təj, smykker ellr langt här.
Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stvmaengden og dermed den fare, der er forbundet med stov.
Selvom du kender varktogodt og ervant it at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohemd kan medfere alvorlige personskader.
Omygggel omgang med og brug af el-vaerktoj
Undgå overbelastning af el-værktoget. Brug altid el-værktogj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-værktogj arbejder man bedst og mest sikkert inden for det angivne effektomrade.
- Brug kein el-vaerktoj, his afbryderen er defekt. El-vaerktoj, der/DDKE kan startes eller stoppes, er farligt og skal repareres.
Traek stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, for el-vaerktojet justeres, forskift af tilbehorsdele og for el-vaerktojet laegges til opbevaring. Disse sikkerhedsforanstaltninger forhindrerutilsigtet start af el-vaerktojet.
Opbevar ubenyttet el-vaerktoj laden for boRs rakkevidde. Lad aldrig personer, der ici er fortrolige med el-vaerktojet aller icke har gennemlaest disse instrukser, benyte el-vaerktojet. El-vaerktoj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-vaerktog tilbehorsdele. Kontroller, om bevgelige maskindele fungerer korrekt og/DDsider fast, og om delene er braekket ell beskadiget, saledes at el-vaerktjets Funktion pavirkes. Fasbeskadigede dele repareret, inden el-vaerktjetages i brug. Mange uheld skyldes darligt vedligeholdt el-vaerktog.
Sarg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skerekanter saetter sig ikke sa hurtigt fast og er nemmere at fere.
Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktoget til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fere til farlige situationer.
Hold handtag og gribeflader torre, rene og fri for olie og smrefedt. Hvis handtag og gribeflader er glatte, kan værktoget ikke handteres og styres sikkert, hvis der sker noget uventet.
Service
Sarg for, at el-vaerktjk kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.
Sikkerhedsforskrifter for hamre
Sikkerhedsforskrifter for alle arbejdsopgaver
Brug horevaern. Udsættelse for stoj kan forarsage høreskade.
Brug ekstrahandtaget/ekstrahandtagene, som folger med værktæjt. Hvis du mister kontrollen, kan der ske personskade.
Hold fast om el-vaerktojets isolerede gribeflader, nár du udforer arbejde, hvor skaretilbehoret kankommen i Kontakt med skjulte kabler ellvarktojets egen lening. Hvis skaretilbehoret kommer ikontakt med en "stromfrende" ledning, kan blottedede metaldele pa elvarktojet blive "stromfrende", og der er risiko for elektrisk stod for brugeren.
Ekstra sikkerhedsforskritter
Anvend egnede sogeinstrumenter til at &, fre dem til skjulte fornsyningsledninger,ller kontakt det lokale fornsyningsselskab. Kontakt med elektriske ledninger kan fore til brand og elektrisk stod. Beskadigelse af en gasled- ning kan fore til eksplosion. Brud pa et vandror kan fore til materiel skade erler elektrisk stod.
Vent, til el-vaerktojet stär helt stille, för du laegger det fra dig. Indsatsværktoget kan sætte sig i klemme, hvilket kan medfere, at man taber kontrollen over el-vaerktojet.
Fastgør emnet. Et emne holds bedre fast med spende-anordninger eller skruestik end med händen.
Ber aldrig indsatsvarktjerne ell er de tilstdende dele af huset lige after drift. Delene kan vare meget varme og forarsage forbrandinger.
Vær forsigtig, nár du udforer nedbrydningsarbejde med mejslen. Nedfaldende dele kan forarsage skader pa personer i nærheden eller pa dig selv.
Hold godt fat om el-vaerktoget med begge hender under arbejdet, og sorg for, at du star sikkert. El-vaerktoget fores mere sikkert med to hender.
Laes alle sikkerhedsinstrukser og anvisin-ger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvaestelser.
Vær opmaerkoms pa alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
Maskinen er beregnet tilMESSSELARBEjde i beton, teql, sten og asfalt smt med tilsvarende tilbehør ogsa til inddrivning og komprimering.
Nummereringen af de illustrterede komponenter refererer til illustrationen af el-vearktoget pa illustrationssiden.
(1) Stovbeskyteltseskappe
(2) Lasekappe
38|Dansk
(3) Mejselindstillingsring (Vario Lock)
(4) Kontaktspaerre til taend/sluk-knap
(5) Taend/sluk-knap
(6) Handgreb (isoleret gribeflade)
(7) Ekstrahandtag (isoleret gribeflade)
(8) Fingermatrik til ekstrahandtag
Tekniske data
| Slaghammer GSH 5 | |
| Varenummer | 3611 C38 7.. |
| Nominel optagen effekt W 1100 | |
| Slagtal slag/ | 2900 min |
| Mejselstilinger 12 | |
| Enkeltslagstyrke iht. EPTA-Procedure 05:2016 | J 7,5 |
| Værktøjsholder SDS max | |
| Smøring Fedtsmøring | |
| VægtA) | kg 5,8 |
| Beskyttelsensklasse | #/II |
A) Vegt.uden nettilslutningskabel og.uden netstik
Angivilserne gälde for en nominel spænding [U] på 230 V. Ved afvigiende spændinger og i landespecifikke udferei ser kan disse angivelser variere.
Vorderiene kan varierer afhängigt af Produktet som antvendelses- og miljobetingelserne. Du kaninte flere oplysninger under www.bosch-professional.com/wac.
Stoj-/vibrationsinformation
Stojemissionsværdierfundetih.ENIEC62841-2-6.
El-vaerktojets A-vaegtede stojniveau er typisk: Lydtrykniveau 92 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K = 3 dB.
Brug horevær!
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet ith.
ENIEC62841-2-6
Mejsling: a_h = 15,5m / s^2 = 1,5m / s^2
Det svingnings niveau og stojemissionsniveau, der fremgär af anvisningerne, er malt iht. en standardiseret mälevärdi og kan anvendes tilSAMmenligning af elværktj med hinanden. De er ogsa egnet tl en forellobig vurdering af svingnings- og stojemissionen.
Det angivne svingnings- og stojemissionsniveau representer de vaesentlige anvendelser af el-vaerktojet. Hvis el-vaerktojet dog anvendtes til andre formal, med afvigiende insatsvvaerktoj allerutilstraekelig vedligeholdelse,kan svingningsog stojemissionsniveauaet afvige.Dette kan fore til en betydelig forgelse af svingnings- og stojemissionen i hele arbejdstidsrummet.
Til en najagtig vurdering af svingnings- og stojemissionen bor der ogsa tages hojde for de tider, i hvilke vaerktojet er slukket aller godt nok korer, men rent faktisk违法犯罪. Dette kan fore til en betydelig reduktion af svingnings- og stojemissionsniveauet i hele arbejdstidsrummet.
Fastlaeg ekstra sikkerhedsforanstaltninger til beskyttele af brugeren mod svingningers virkning som f.eks.:Vedligeholdelse af el-vaerktoj og indsatsværktoj, holde hender varme, organisation af arbejdsoflo.
Montering
Trak stikket ud af stikkontakten, for der udfores arbejde pa el-vaerktojt.
Ekstrahandtag (se billede A)
Brug kun el-vaarktojet med ekstrahandtaget (7).
Du kan dreje ekstrahandtaget (7) after behov for at opna en sikker og mindre trættende arbejdstilling.
- Løsne fingermøtrikken (8), sving ekstrahandtaget (7) til den ønskede position, og spænd fingermøtrikken (8) igen.
Varktojsskift
Værktojsholderen SDS max bruges til at skiffe indsatsvarktoj nemt og hurtigt udnenbrug af ekstra værktoj.
Stovbeskyttelseskappen (1) forhinder i stort omfang, at stav traenger ind i værktogsholderen under brug. När værktogjet saettes i, skal du sorge for, at stovbeskyttelseskappen (1)不同程度 of the effect of the drug on the development of a new lesion in the eyes of patients with STV.
En beskadiget stovbeskyttelseskappe skal straks udskiftes. Det anbefales at lade en kundeservice udfore arbejdet.
Isaetning af insatsværktj (se billede B)
Rengor indsatsværktjets indstiksende, og smor den med en smule fedt.
- Skub lasekappen (2) bagud, og drej indsatsværktajet ind i værktojsholderen. Slip lasekappen (2) igen for at fastlase indsatsværktojet.
- Kontroller, at værktøjt sidder rigtigt fast ved at trække i det.
Udtagning af insatsvarktoj (se billede C)
- Skub lasekappen (2) tilbage, og tag indsatsvarktojet ud.
Stov-/spanudugning
Stov fra materialer som f.eks. blyholdig maling, nogue tra-. sorter, mineraler og metal kan vare sundhedfarlige. Ber- ring ell indanding af stov kan fore til allergiske reaktioner og/eller andedrætssygdomme hos brugeren aller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt stov som f.eks. ege-ller bogestov gelder som kraeftfremkaldende, isar i forbindelse med ekstra stoffer til traebehandling (chromat, traebeskyttelsesmiddel). Asbestholdigt materiale ma kun bearejdes af fagfolk.
- Sorg for god udluftning af arbejdspladsen.
- Det anbefales at bareå ndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materia-aler, der skal bearbejdes.
Brug
Ibrugtagning
Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelsenerne på el-vearktojets typeskilt.
Taend/sluk
- Ved ibrugtagning af el-vaerktojet skal du tryykke pa taend/ sluk-knappen (5) og holde den inde.
- Du laser den indtrykkede taend/sluk-knap (5) ved at trykke pa kontaktspaarren (4).
- For at slukke el-vaerktojet skal du slippe taend/sluk-knappen (5) aller, hvis den er last med kontaktspaarren (4), trykke kort pa tend/sluk-knappen (5) og slippe den igen.
Ved lave temperaturer nar el-vaerktojet forst after et vist stykke tid den fulde slagkapacitet. Denne starttid kan akortes ved at stode indsatsvarktojet i el-vaerktojet mod jorden.
AEndring af mejselstilling (Vario-Lock) (se billede D)
Du kan lase mejslen i 12 stillinger. Derved kan du hver gang indtage den optimale arbejdstilling.
- Indsæt mejslen i værktogsholderen.
- Skub/mejselindstillingsringen (3) frem, og drej mejslen til den ønskede stilling med(mejselindstillingsringen (3).
- Slip mejselindstillingsringen (3) igen, og drej mejslen, indtil den gar i indgreb.
Arbejdsvejledning
Slibning af/mejselvaerktaj
Kun med skarpt mejselværktjopnäs gode resultater; slib derfor mejselværktjet rettidigt. Dette sikrer gode arbejdssresultater og at værktjet har en lang levetid.
Efterslibning
Slib/mejselværktøjet pa sliesbiskiver (f.eks.korund), mens der tilfores vand. Pas pa, at sliesbiskiven ikke bliver mørk som tegn pa anlob - det pavirker mejselværktojetsHardhed.
For at smore mejslen skal du varme den op til 850 til 1050^ (lys rdd til gul).
For at haerde mejslen skal du varme den op til ca. 900^ og afskrakke den i olie.Herefter lagges den i ovnen i ca.en ti meved 320^ (startfarve lysebla).
Traek stikket ud af stikkontakten, for der udfores arbejde pa el-værktajet.
El-vaerktoj og el-vaerktojets ventilationsabninger kal altid holds rene for at sikre et godt og sikkert arbejde.
Hvis det er nodvendigt at erstatte tilstunningsledningen, skal dette arbejde udefores af Bosch ell er pa et autoriseret servicevarksted for Bosch el-vaerktaj for at undga farer.
En beskadiget stovbeskyttelseskappe skal straks ud-skiftes. Det anbefales at lade en kundeservice udfore arbejdet.
Smoring af el-veerktj
El-varktojet er fedtsmurt og straks klartilbrug. Smrefedtet skal udelukkende udskiftes af et autoriseret Bosch servicevarksted. I den forbindelse ma der udelukken de anvendessmrefedt fra Bosch.
Hver kan du skifter kulborster, skal du ogsa skiffe smrefedt. FDR du paforer nyt smrefedt, skal du fjerne al gimmel fedt.
Kundeservice og anvendelsesradgivning
Kundeservice besvarer dine sporgsmål vedr. reparation og vedligeholdelse af dit produkt somt resededele. Eksplos-ionstegninger og oplysninger om resededele finder du også pa: www.bosch-pt.com
Bosch-anvendelsesradgivningsteamet hjaelper dig gerne, hvis du har sporgsmal tilprodukter og tilbehorsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forsporgsler og bestilling af reservedele.
Dansk
El-vaektj, tilbehør og emballage skal genbruges pa en miljo-venlig maje.
Smid/DDEe-ERKTJ ud sammen med det al-mindelige husholdningsaffald!
Gelder kun i EU-lande:
Udtjent el-vaerktoj skal bortskaffes separat. Brug det gael-dende afleveringssystem.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger pa miljoget og menskers sundhed.
p a grund af den mulige tilstedeveerse af farlige stoffer.
