| Produkttyp | Mejselhammare |
| Märke | Bosch |
| Modell | GSH 5 Professional |
| Nominell anslutningseffekt | 1 100 W |
| Slagfrekvens | 2 900 min⁻¹ |
| Slagkraft (enligt EPTA 05:2016) | 7,5 J |
| Verktygsfäste | SDS max |
| Mejselpositioner | 12 |
| Vikt (utan kabel) | 5,8 kg |
| Ljudtrycksnivå | 92 dB(A) |
| Ljudeffektnivå | 100 dB(A) |
| Ljudosäkerhet K | 3 dB |
| Vibration (mejsling) | 15,5 m/s², K=1,5 m/s² |
| Smörjning | Smörjfett |
| Skyddsklass | IP ? (dubbel isolering) |
| Extrahandtag | Ja, vridbart |
| Dammskyddslock | Ja, utbytbart |
| Vario-Lock-system | Ja, 12 mejselpositioner |
| Strömbrytarlås | Ja, låsknapp |
| Strömförsörjning | Nätspänning 230 V |
Vanliga frågor - GSH 5 Professional BOSCH
Användarfrågor om GSH 5 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Hammare i PDF-format gratis! Hitta din manual GSH 5 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GSH 5 Professional av märket BOSCH.

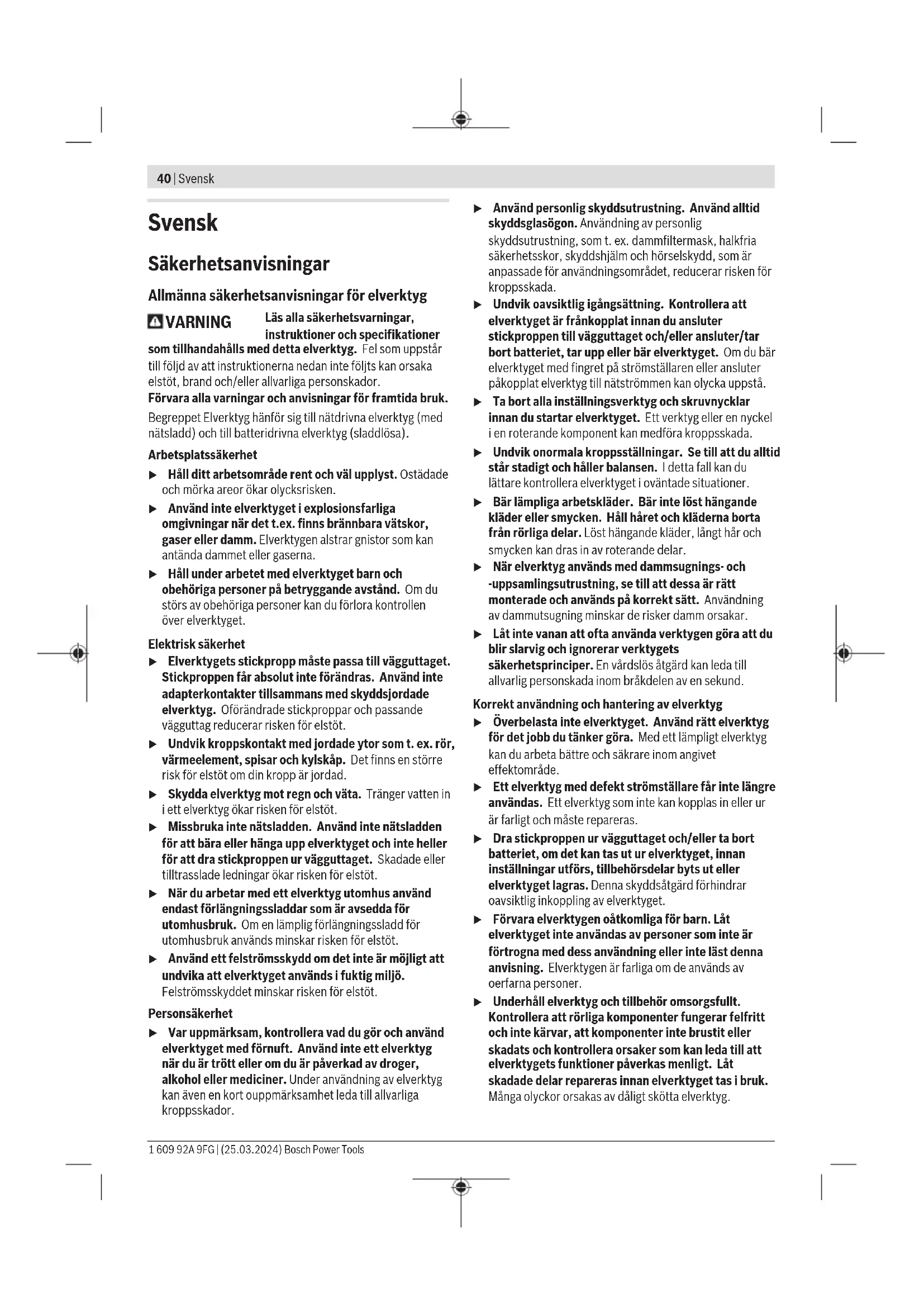

BRUKSANVISNING GSH 5 Professional BOSCH
Allmanna sakerhetsanvisningar for elverktyg
VARNING
Läs alla sakerhetsvarningar, instruktioner och specifikationer
som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.
Forvara alla varninger och anvisninger for framtida bruk.
Begreppet Elverktyg hanfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
Arbetsplatssakerhet
Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksrisken.
Anvand inte elverktyget i explosionsfarliga omgivningar naret det t.ex. finns brannbara vatskor, gaser ellerrdmm.Elverktygen alstrar gnistor som kan antanda dammet eller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen over elverktyget.
Elektrisk sakerhet
Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
- Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risik for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for att bara eller Honga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felströmskyddomdetinteär mojlgittatt undvikaatt elverktyget användsifuktig miljo. Felströmskyddet minskar risken for elstöt.
Personsakerhet
Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg nar du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvariga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrusting, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomraret, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller bar elverktyget. Om du bar elverktyget med fingret pa stromstellaren erller ansluter pakopplat elverktyg til natstrommen kan olycka uppst.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder erer smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt HAR och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsarak.
Lát inte vanan att ofta använda verktygen gora att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brakdelen av en sekund.
Korrekt användning och hantering av elverktyg
Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobdu tanker gora.Med ett lampligt elverktyg kan du arbeta battre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fár inte langre anvandas. Ett elverktyg som inte kan kopplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördselar byts ut ell er leverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oatkomlga for barn. Låt elverktyget inte användas av personer som inte ar fortrogna med dess använding eller inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menlicht. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sällett kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pää tatt sätt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.
Service
Lat endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdilar.Detta garantar er att elverktygets sakerhet upprathalls.
Sakerhetsanvisningar for hammare
Sakerhetsinstruktioner for alla användninger
Anvand horselskydd. Exponering mot kraftigt buller kan Ieda till horselskador.
Använd tillaggshandtag om de foljer med verktyget. Om du forlorar kontrollen over verktyget kan du skadas.
Häll elverktyget i de isolerade gripytorna när du utfor
ett arbete där skärtillbehören kan komma i kontakt
med dolda kablar eller den egna elförsjningskabeln.
Vid kontakt med en stromforande ledning kan oskyddade
metalldelar på verktyget som ar stromforande ge
användaren en elektrisk stöt.
Ytterligare sakerhetsanvisningar
Använd lampliga detektorer für att lokalisera dolda forsörnjingsledninger erller konsultera det lokala el distributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Vanta tills elverktyget stannat helt innan du lagger bort det. Insatsverktyget kan haka upp sig och leda till att du kan forlora kontrollen over elverktyget.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspant i en uppäänningsanordning erller att skruvstycke hälls säkrare an med handen.
Berö inte insatsverktyg eller närliggande delar av höljet direkt after använding. De kan bli mycket varma under använding och därmed orsaka brännskador.
Var forsiktig vid rivningsarbeten med mejseln. Nedfallande material kan skada dig aller personer i narheten.
Häll i elverktyget stadigt med báda händerna och ståstadigt. Elverktyget kan med två händer styras säkrare.
Produkt- och prestandabeskrivning
Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppstar till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstot, brand och/eller allvarliga persorskador.
Beakta bilden i den framre delen av bruksanvisingen.
Aandamalsenlig anvanding
Elverktyget ar avsett for mejsling i belong, sten och asfalt och med lampligt tillbehör även for indrivning och komprimering.
Illustrerade komponenter
Numreringen av de avbildade componenterna refererar till framställingen av elverktyget pa grafiksidan.
(1) Dammskyddskapa
(2) Sparrhylsa
(3) Mejseljusterring (Vario Lock)
(4) Sparrknapp for strombrytare
(5) Strömbrytrare
(6) Handtag (isolerad greppyta)
(7) Stodhandtag (isolerad greppyta)
(8) Räflad mutter für stödhandtag
Tekniska data
| Slaghammare GSH 5 | |
| Artikelnummer | 3611 C38 7.. |
| Nominell ingängseffekt W 1100 | |
| Slagtal slag/ | 2900 min |
| Mejsellägen 12 | |
| Enkelslagstyrka enligt EPTA-Procedure 05:2016 | J 7,5 |
| Verktygsfaste SDS max | |
| Smörjning Fettsmörjning | |
| ViktA) | kg 5,8 |
| Skyddsklass | ☐ / ☑ |
A) Viktutan elanslutting och utan kontakt Uppgifterna gäller for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifterna variera. Värdena kan variera beroende pa produkt och ar beroende av användnings- och omgivningsvillkor. Mer information finns pa www.bosch-professional.com/wac.
Buller-/vibrationsdata
Bullernivāvärde beraknat enim IEC 62841-2-6.
Den A-klassade bullerniván hos elverktyg ligger typiskt pá: bullerytryckniva 92 dB(A); bullerniva 100 dB(A). Osäkerhet K = 3 dB.
Bär hörskyskydd!
42 | Svensk
Totala vibrationsvarden a_p (vektorsumma for tre riktninger) och osakerhet K beraknad enligt
ENIEC62841-2-6:
Mejsling: a_h = 15,5m / s^2 K = 1,5m / s^2
Den vibrationsniva och det bullervarde som anges i dessa anvisningar har uppmatts enigt en matmetod som normerats och kan anvandas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedomning av vibrations- och bullernivan.
Den angivna vibrations- och bullernivan representativear den huvudsakliga anvandningen av elverktyget. Om diremot elverktyget anvands for andra andamal, med andra insatsverktyg eller inte underhallits ordentligt kan vibrationsoch bullernivan avvika.Da kan vibrations- och bullernivan under arbetsperioden oka betydligt under hela arbetstiden.
For en exakt bedomning av vibrations- och bullernivan bor
aiven de tider beaktas nar elverktyget ar avstangt ell er
irgäng, men inte används. Detta reducerar vibrations- och
bullerbelastningen for den totala arbisperioden betydligt.
Bestam extra sakerhetsatgarder for att skydda operatoren
mot vibrationernas inverkan t. ex.: underhall av elverktyget
och insatsverktygen, att halla handerna varma, organisation
av arbensforloppen.
Montage
Dra stickproppen ur natttaget innan arbeten utfors pa elverktyget.
Anvand endast ditt elverktyg med tillaggshandtaget (7).
Du kan vrida tillaggshandtaget (7) som du vill for att fa en saker och minre uttrötttande arbetsställning.
- Lossa den räfflade muttern (8), sväng stöhandtaget (7)
till onskad position och dra at den räflade muttern (8)igen.
Verktygsbyte
Med verktygsfastet SDS max kan insatsverktyget bytas enkelt och smidigtutan extra verktyg.
Dammskyddskapan (1) hindrar i stor utstrackning borrdamm fran att tranga in i verktygsfastet under arbetet. Vid insattning av verktyg, se till att dammskyddskapan (1) inte skadas.
En skadad dammskyddskapa maste bytas ut omedelbart. Vi rekommenderar att detta utfors av kundtjanst.
Satta in insatsverktyg (se bild B)
Rengör insticksänden av insatsverktyget och smörj den lätt.
-Skjut sparrhylsan (2) bakat och for in insatsverktyget i verktygsfastet med en roterande rorelse. Slapp sparrhylsan (2) igen for att lasa insatsverktyget.
- Kontrollera lásningen genom att dra i verktyget.
Ta av insatsverktyget (se bild C)
-Skjut sparrhylsan (2)bakat och ta av insatsverktyget.
Damm-/spanutsugning
Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara hälsovådigt. Beröring erller inandning av dammet kan orsaka allergiska reactiomer och/eller andningsbesvar hos användaren aller personer som uppehäller sig i narheten.
Vissa damm fran ek ull bok anses vara cancerogena, speiciellt d i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast yrkesman far bearbeta asbesthaltigt material.
- Se till att arbetsplatsen ar vãl ventililerad.
-VirekommenderaettandningsskyddifilterklassP2.
Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.
Drift
Driftstart
Kontrollera natspänningen! Kontrollera att stromkällans spanning overensstämmer med uppgifterna på elverktygets typskylt.
In- och urkoppling
- Tryck for inkoppling av elverktyget ned pa-/av-strombrytaren (5) ochhall den nedtryckt.
- For att faststalla den intryckta strombrytaren (5),tryck pa sparrknappen (4).
- För att stänga av elverktyget släpper du strombrytaren (5), aller om den ar latent med spärrknappen (4) trycker du kort på strombrytaren (5) och släpper den sedan.
Vid lag temperatur uppnár elverktyget forst after en vist tid full slageffekt. Starttiden kan forkortas genom att lata elverktyget med monterat insatsverktyg stota mot marken en gäng.
Ändrajejselpositionen (Vario-Lock) (se bild D)
Satt in mejseln i verktygsfastet.
-Skjut measeljusteerringen (3) framat och vrid med measeljusteerringen (3)mejseln till onskat lage.
- Slapp mejseljustererringen (3) och vrid mejseln tills den hakar i.
Arbetsanvisningar
Skärpning av/mejselverktyget
Goda resultat uppnas endast med skarpa.mejselverktyg. Skarpa darrfor mejselverktyget ota.Detta garanterar en lang verktygslivstid och goda arbetsresultat.
Efterslipning
Slipa mejselverktyget med slipskiva, t. ex. adelkorund, under jamm vattentillforsel. Se till att det inte visar sig nagra anlopningsfarger pa eggarna. Det paverkar mejselverktygens
hardhet.
Vid smidning ske mejseln varmas upp till 850 till 1050^ (ljusrod till gul).
Vid hardning ske mejseln varmas upp till ca. 900^ och avkylas i olja. Darefter laggs mejseln i ugn under cirka en timme i 320^ (anlopningsfarg Ijusbla).
Underhäll och service
Underhäll och rengöring
Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.
Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad serviceverkstad for Bosch elverktyg.
En skadad dammskyddskapa maste bytas ut omedelbart. Vi rekommenderar att detta utfors av kundtjanst.
Smörjning avelverktyget
Elverktyget ar fetsmort och kan anvandas omedelbart. Ett byte av smorjfettet kravs bara inom ramen for underhall erer reparation och skall goras av en auktoriserade kundtjanst for Bosch elverktyg.Det ar viktigt att det angiva Bosch smorjfettet anvands.
Vid varje byte av kolborstarna skall smorjfettet bytas ut.
Innan detnya smorjfettet appliceras skall det gamla tas bort.
Kundtjanst och applikationsradgivning
Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Explosionsrittingar och informationer om reservdilar hitter du ocksä under: www.bosch-pt.com
Bosch applikationsradgivnings-team hjalper dig garna med fragor om vara Produkter och tillbehoren till dem.
Ange alltid vid forfrånginar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Bosch Service Center Telegrafvej 3
2750 Ballerup
Danmark
Tel.: (08) 7501820 (inom Sverige)
Fax: (011) 187691
Du hittar fler kontaktuppgifter till service har:
Elverktyg, tillbehör och forpackning ska omhandertas pa miljövänligt satt for atervinning.
Släng inte elverktyg bland hushallsavfallet!
Vid felaktig avfallschantering kan elektriska och elektroniska apparater orsaka skador på halsa och miljö på grund av potentiell farliga ämn.
