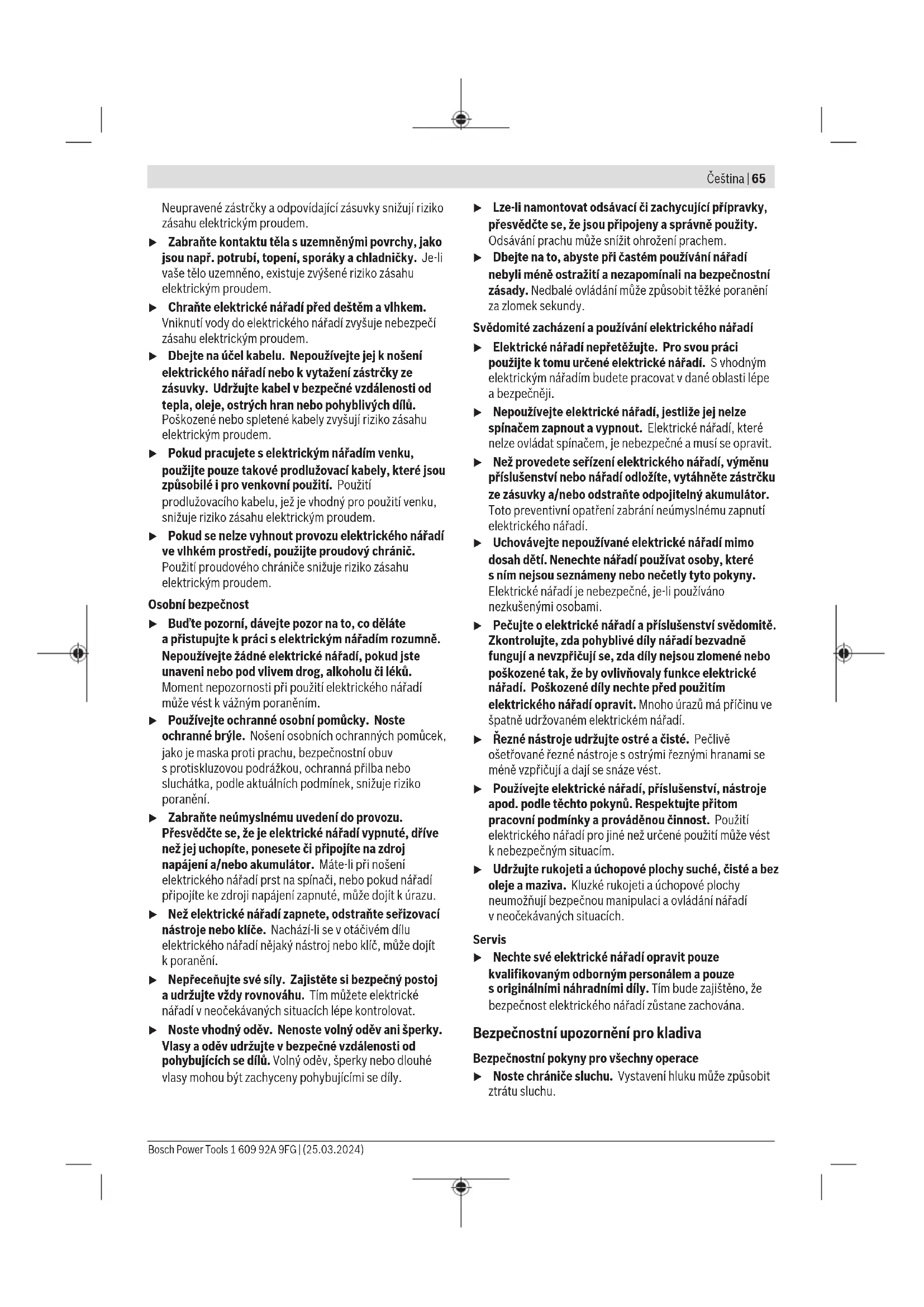

NÁVOD K OBSLUZE GSH 5 Professional BOSCH

Polohy sekáče 12 Intenzita jednotlivých příklepů podle EPTA-Procedure 05:2016 J 7,5 Upínání nástroje SDSmax Mazání Mazání tukem Hmotnost

kg 5,8 Třída ochrany /II A) Hmotnost bez síťového kabelu a bez síťové zástrčky Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Hodnoty se mohou podle výrobku lišit amají na ně vliv podmínky použití aprostředí. Další informace najdete na www.bosch-professional.com/wac. Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle ENIEC62841-2-6. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 92dB(A); hladina akustického výkonu 100dB(A). Nejistota K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaKzjištěné podle ENIEC62841-2-6: sekání: a

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. 1 609 92A 9FG | (25.03.2024) Bosch Power ToolsČeština | 67 Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Přídavná rukojeť (viz obrázekA) u Elektrické nářadí používejte pouze spřídavnou rukojetí (7). Přídavnou rukojeť(7) můžete libovolně natočit, abyste dosáhli bezpečného pracovního postoje bez únavy. – Povolte rýhovanou matici(8), otočte přídavnou rukojeť (7) do požadované polohy arýhovanou matici (8) znovu utáhněte. Výměna nástroje Pomocí upínání nástroje SDSmax můžete nástroj jednoduše apohodlně vyměnit bez použití dalšího nářadí. Protiprachová krytka (1) ve velké míře zabraňuje vniknutí prachu do upínání nástroje během provozu. Při nasazování nástroje dbejte na to, aby protiprachová krytka(1) nebyla poškozená. u Poškozenou protiprachovou krytu je třeba ihned vyměnit. Doporučuje se nechat to provést odborným servisem. Nasazení nástroje (viz obrázekB) – Nástrčný konec nástroje očistěte alehce namažte. – Zatáhněte zajišťovací objímku(2) dozadu anasaďte nástroj otáčivým pohybem do upínání nástroje. Zajišťovací objímku(2) opět uvolněte, aby se nástroj zaaretoval. – Zkontrolujte zajištění zatažením za nástroj. Vyjmutí nástroje (viz obrázek C) – Zatáhněte zajišťovací objímku (2) dozadu avyjměte nástroj. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo vblízkosti se nacházejících osob. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. Provoz Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Zapnutí avypnutí – Pro zapnutí elektrického nářadí stiskněte vypínač (5) adržte ho stisknutý. – Pro zajištění stisknutého vypínače (5) stiskněte aretační tlačítko(4). – Pro vypnutí elektrického nářadí uvolněte vypínač (5), resp. pokud je zaaretovaný aretačním tlačítkem (4), krátce stiskněte vypínač (5) apak ho uvolněte. Při nízkých teplotách dosáhne elektrické nářadí plného sekacího výkonu až po určité době. Tuto dobu náběhu můžete zkrátit, pokud nástrojem nasazeným velektrickém nářadí jednou narazíte na podlahu. Změna polohy sekáče (Vario-Lock) (viz obrázek D) Sekáč můžete zaaretovat v12 polohách. Tím můžete pokaždé zaujmout optimální pracovní pozici. – Nasaďte sekáč do upínání nástroje. – Posuňte kroužek pro přestavení sekáče (3) dopředu apomocí tohoto kroužku (3) otočte sekáč do požadované polohy. – Uvolněte kroužek pro přestavení sekáče (3) aotočte sekáč tak, aby zaskočil. Pracovní pokyny Ostření sekacích nástrojů Jen sostrými sekacími nástroji dosáhnete dobrých výsledků, proto sekací nástroje včas naostřete. To zaručí dlouhou životnost nástrojů adobré pracovní výsledky. Ostření Sekací nástroje ostřete brusnými kotouči, např. zušlechtilého korundu, za stálého přívodu vody. Dbejte na to, aby na břitech nedošlo ke změně barvy vlivem tepla; zhoršila by se tím tvrdost sekacích nástrojů. Při kování zahřejte sekáč na 850 až 1 050°C (světle červená až žlutá barva). Při kalení zahřejte sekáč přibližně na 900°C aochlaďte ho voleji. Poté ho popouštějte vpeci cca hodinu při 320°C (popouštěcí barva světle modrá). Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Bosch Power Tools 1 609 92A 9FG | (25.03.2024)68 | Slovenčina Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. u Poškozenou protiprachovou krytu je třeba ihned vyměnit. Doporučuje se nechat to provést odborným servisem. Mazání elektrického nářadí Elektrické nářadí je namazané tukem aihned připravené kpoužití. Výměnu mazacího tuku je třeba provádět pouze vrámci údržby nebo opravy vautorizovaném servisu pro elektrické nářadí Bosch. Je při tom bezpodmínečně nutné použít stanovený mazací tuk Bosch. Při každé výměně uhlíků je nutné provést výměnu mazacího tuku. Před nanesením nového mazacího tuku se musí odstranit starý mazací tuk. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Elektronářadí, příslušenství aobaly odevzdejte kekologické recyklaci. Elektronářadí nevyhazujte do domovního odpadu! Pouze pro zeměEU: Již nepoužitelná elektrická nářadí se musí likvidovat ve tříděném odpadu. Použijte určená sběrná místa. Při nesprávné likvidaci mohou odpadní elektrická aelektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí alidské zdraví. Slovenčina Bezpečnostné upozornenia Všeobecné bezpečnostné upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie ašpecifikácie dodané stýmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie. Tieto výstražné upozornenia abezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem „elektrické náradie“ používaný vnasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (sprívod- nou šnúrou) ana elektrické náradie napájané akumulátoro- vou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku u Pracovisko vždy udržiavajte čisté adobre osvetlené. Neporiadok aneosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. u Nepoužívajte elektrické náradie vo výbušnom pro- stredí, napr. tam, kde sa nachádzajú horľavé kvapali- ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. u Nedovoľte deťom ainým nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali vblízkosti pracoviska. Pri rozptyľovaní môžete stratiť kontrolu nad náradím. Bezpečnosť – elektrina u Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. Vžiadnom prípade nija- ko nemeňte zástrčku. Suzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté- ry. Neupravované zástrčky avhodné zásuvky znižujú rizi- ko úrazu elektrickým prúdom. u Vyhýbajte sa telesnému kontaktu suzemnenými povr- chovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. u Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie azástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo po- hybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. u Keď pracujete selektrickým náradím vonku, používaj- te len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre- 1 609 92A 9FG | (25.03.2024) Bosch Power ToolsSlovenčina | 69 dlžovacieho kábla, ktorý je vhodný na používanie vo von- kajšom prostredí, znižuje riziko úrazu elektrickým prú- dom. u Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poru- chových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb u Buďte ostražití, sústreďte sa na to, čo robíte, aselektrickým náradím pracujte uvážlivo. Nepracujte selektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepo- zornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. u Používajte osobné ochranné prostriedky. Vždy použí- vajte ochranné okuliare. Používanie osobných ochran- ných prostriedkov, ako je ochranná dýchacia maska, bez- pečnostná pracovná obuv, ochranná prilba alebo chráni- če sluchu, podľa druhu elektrického náradia aspôsobu jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu- vky a/alebo pred pripojením akumulátora, pred chyte- ním alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenáša- nie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia kelektrickej sieti môže mať za následok nehodu. u Kým zapnete elektrické náradie, odstráňte zneho na- stavovacie pomôcky alebo kľúče na skrutky. Nastavo- vací nástroj alebo kľúč, ktorý sa nachádza vrotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. u Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj aneustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie vneočakávaných situáciách. u Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev aruka- vice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujú- cich častí elektrického náradia. u Ak sa dá na ručné elektrické náradie namontovať od- sávacie zariadenie azariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené asprávne používané. Používanie odsávacieho za- riadenia azariadenia na zachytávanie prachu znižuje rizi- ko ohrozenia zdravia prachom. u Dbajte, aby ste pri rutinnom používaní náradia nekonali vrozpore sprincípmi jeho bezpečného použí- vania. Nepozorná práca môže viesť vokamihu kťažkému zraneniu. Starostlivé používanie elektrického náradia u Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. Svhodným ručným elektrickým náradím budete pracovať lepšie abezpečnejšie vuvedenom rozsahu výkonu nára- dia. u Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné atreba ho zveriť do opravy odborníkovi. u Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrické- ho náradia. u Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto nára- die osobám, ktoré sním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické nára- die je nebezpečné, ak ho používajú neskúsené osoby. u Elektrické náradie apríslušenstvo starostlivo ošetruj- te. Kontrolujte, či pohyblivé súčiastky bezchybne fun- gujú alebo či nie sú blokované, zlomené alebo po- škodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím nára- dia dajte poškodené súčiastky vymeniť. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického nára- dia. u Rezné nástroje udržiavajte ostré ačisté. Starostlivo ošetrované rezné nástroje sostrými reznými hranami majú menšiu tendenciu zablokovať sa aľahšie sa dajú viesť. u Používajte elektrické náradie, príslušenstvo, nastavo- vacie nástroje apod. podľa týchto výstražných upozo- rnení abezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky ačinnosť, ktorú bu- dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť knebezpečným situ- áciám. u Rukoväti aúchopové povrchy udržujte suché, čisté abez oleja alebo mazacieho tuku. Šmykľavé rukoväti aúchopové povrchy neumožňujú bezpečnú manipuláciu aovládanie náradia vneočakávaných situáciách. Servis u Elektrické náradie dávajte opravovať len kvalifikova- nému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia. Bezpečnostné upozornenia pre kladivá Bezpečnostné výstrahy pre všetky operácie u Používajte ochranu sluchu. Vystavenie hluku môže spô- sobiť stratu sluchu. u Používajte pomocné rukoväti, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobiť zranenie. u Ak vykonávate operáciu, kde sa môže obrábacie prí- slušenstvo dostať do kontaktu so skrytou elektroin- štaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte sfázou môže prepojiť Bosch Power Tools 1 609 92A 9FG | (25.03.2024)70 | Slovenčina odhalené kovové časti náradia sfázou apoužívateľ môže byť zasiahnutý elektrickým prúdom. Dodatočné bezpečnostné upozornenia u Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení apotrubí alebo sa obráťte na miestne energetické podniky. Kontakt selektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie ply- nového potrubia môže mať za následok explóziu. Prenik- nutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. u Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť amôže zapríčiniť stratu kontroly nad ručným elektrickým náradím. u Zabezpečte obrobok. Obrobok upnutý pomocou upí- nacieho zariadenia alebo zveráka je bezpečnejší ako ob- robok pridržiavaný rukou. u Krátko po prevádzke sa nedotýkajte pracovných ná- strojov ani častí telesa vich blízkosti. Tie sa môžu po- čas prevádzky veľmi zohriať aspôsobiť popáleniny. u Pri búracích prácach so sekáčom buďte opatrní. Pada- júce kusy búraného materiálu môžu poraniť okolostojace osoby alebo vás. u Elektrické náradie držte pri práci pevne oboma rukami azaujmite stabilný postoj. Elektrické náradie je bezpeč- nejšie viesť dvomi rukami. Opis výrobku avýkonu Prečítajte si všetky bezpečnostné upozor- nenia apokyny. Nedodržiavanie bezpečnost- ných upozornení apokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie vsúlade surčením Toto elektrické náradie je určené na sekacie práce do betó- nu, tehly, kameňa aasfaltu aspríslušným príslušenstvom aj na zatĺkanie azhutňovanie. Vyobrazené komponenty Číslovanie zobrazených komponentov sa vzťahuje na znázor- nenie elektrického náradia na grafickej strane. (1) Ochranná manžeta (2) Zaisťovacia objímka (3) Prestavovací prstenec sekáča (Vario Lock) (4) Zaisťovacie tlačidlo vypínača (5) Vypínač (6) Rukoväť (izolovaná úchopová plocha) (7) Prídavná rukoväť (izolovaná úchopová plocha) (8) Ryhovaná matica pre prídavnú rukoväť Technické údaje Sekacie kladivo GSH 5 Vecné číslo 3611C387.. Menovitý príkon W 1100 Frekvencia príklepu min

EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Sekací kladivo Objednací číslo

2000/14/ES: Naměřená hladina akustického výkonu 102 dB(A), garantovaná hladina akustického výkonu 105 dB(A); postup posuzování shody podle přílohy VI, kategorie výrobků: 10 Notifikovaná osoba č. 0036: TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Germany Technická dokumentace u: * sk 2000/14/ES: nameraná úroveň akustického výkonu 102 dB(A), zaručená úroveň akustického výkonu 105 dB(A); postup hodnotenia zhody podľa prílohy VI, kategória produktu: 10 Notifikovaný skúšobný orgán č. 0036: TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Germany Technická dokumentácia: *
