| Tipo di prodotto | Martello demolitore |
| Marca | Bosch |
| Modello | GSH 5 Professional |
| Potenza assorbita nominale | 1 100 W |
| Frequenza di percussione | 2 900 min⁻¹ |
| Forza di percussione (secondo EPTA 05:2016) | 7,5 J |
| Portautensile | SDS max |
| Posizioni di scalpello | 12 |
| Peso (senza cavo) | 5,8 kg |
| Livello di pressione acustica | 92 dB(A) |
| Livello di potenza acustica | 100 dB(A) |
| Incertezza acustica K | 3 dB |
| Vibrazione (scalpellatura) | 15,5 m/s², K=1,5 m/s² |
| Lubrificazione | Grasso lubrificante |
| Grado di protezione | IP ? (doppio isolamento) |
| Impugnatura supplementare | Sì, orientamento regolabile |
| Cappuccio antipolvere | Sì, sostituibile |
| Sistema Vario-Lock | Sì, 12 posizioni di scalpello |
| Blocco dell'interruttore | Sì, pulsante di blocco |
| Alimentazione | rete 230 V |
Domande frequenti - GSH 5 Professional BOSCH
Domande degli utenti su GSH 5 Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Martello in formato PDF gratuitamente! Trova il tuo manuale GSH 5 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GSH 5 Professional del marchio BOSCH.
MANUALE UTENTE GSH 5 Professional BOSCH
Avverenze di sicurezza
Avvertenze generali di sicurezza per elettroutensili
ATTENZIONE
Leggere tutte le avventenze di pericolo, le istruzioni operative, le fi
gure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.
Il termine "elettroutensile" riportato nelle avventenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
Conservare I'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili pro

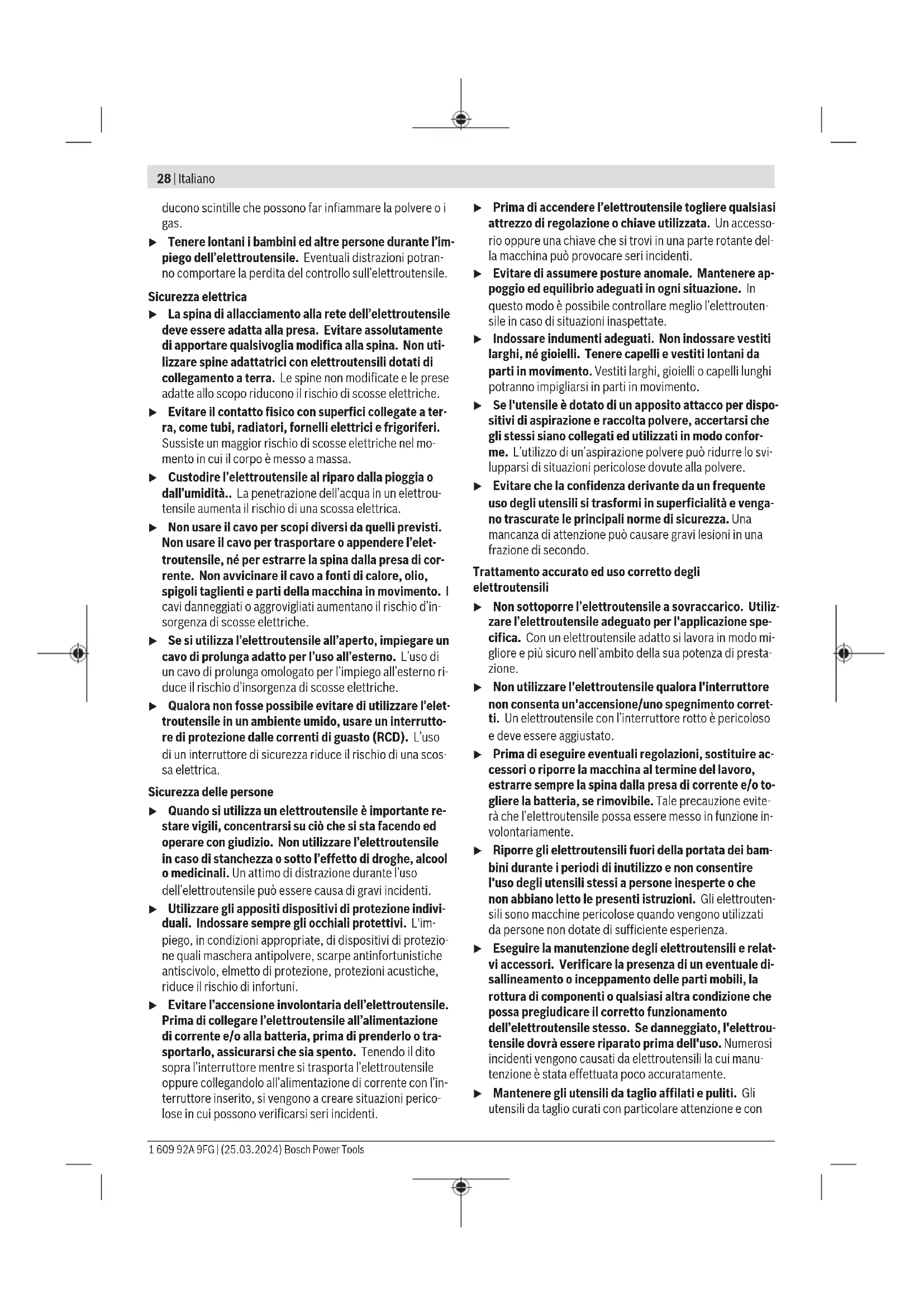

28|Italiano
ducono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsvoglia modifica alla spina. Non utilizzato spine adattatrici con elettROUTensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èizzato a massa.
Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'ete-troutensile, ne per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calorie,olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'in-sorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione delle correnti di guasto (RCD). L'uso di un interruttorde si sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
Quando si utilizes un elettrotensile è importante restare vigili, concentrarsi su ciè che si sta facendo ed operare con giudizio. Non utilizzare l'eeltroutensile in caso di stanchezza o sotto l'effetto di droge, alcohol o medicinali. Un attimo di restrazione durante l'uso dell'elettrotensile può essere causa di gravi incidenti.
Utilizzare gli apposti dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'impiego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche anticivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegare l'eletttroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sulla interrottore nelle si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettrotensile togliere qualiasi attrezzo di regolazione o chiave utilizzata. Un accesso rio oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ongi situazione. In questo modo è possibile controllare meglio l'electroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliari si in parti in movimento.
Se l'utensile è dotato di un apposto attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequently uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione cui cause gravi lesions in una frazione di secondo.
Trattamento accurato ed uso corretto degli eletttroutensili
Non sottoporre l'elettROUTENSILE a sovraccarico. Utiliz- zare l'elettROUTENSILE adeguato per l'applicazione spe-cifica. Con un elettROUTENSILE adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di presta-zione.
Nonutilizzare I'eletroutensile qualora I'interruttore non consenta un'accensione/uno spegnimento corretti.Un elettroutensile con l'interruttore rotto e pericoloso e delve essere aggustato.
Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina alla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettROUTensile possa essereMESSO in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensils stessi a persona inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsi as另一 condizione che possa pregiudicare il correto funzionamento dell'elettroutensile stesso. Se danneggiato, l'eletroutensile dovra essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto更快.
Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con
taglienti affiliati s'inceppano meno frequentamente e sono più facile da condurre.
Utilizzato sempre l'elettrotensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Assistenza
Fare riparare l'elettROUTensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.
Avverenze di sicurezza per martelli
Istruzioni di sicurezza per tutte le operazioni
Indossarele protezioni per l'udito.L'esposizione al ru morepuo provocare la perdita dell'udito.
Utilizzato l'impugnatura supplementare/le impugnaturere supplementari, se fornite con l'utensile. La perdita di controlo cui essere causa di lesioni.
Afferrare e tenere l'elettroutensile dalle superfici isolate dell'impugnatura qualora si eseguano operazioni in cui l'accessorio da taglio potrebbe venire a dato con cavi elettrici nascosti o con il cavo di alimentazione dell'elettroutensile stesso. Se l'accessorio da taglio entra in dato con un cavo sotto tensione, la tensione potrebbe trasmettersianche alle parti metalliche espostede dell'elettroutensile,provocando la folgorazione dell'utilizzatore.
Avverenze di sicurezza supplementari
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con ca vi elettrici cui provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Prima di posare l'elettROUTENSILE, attendere sempre che si sa arrestato completeness. L'accessorio cui incepparsi e comportare la perdita di controllo dell'elettROUTENSILE.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione cui quod estesse bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Subito dopo l'utilizzo non toccare gli utensili o le parti adiacenti della carcassa. Durante l'utilizzo possono scal-darsi molto e causare uszioni.
Prestare attenzione in caso di lavori di demolizione con lo scalpello. La caduta di frammenti di materiale di demolizione cui causare lesioni alle persone che si trovano nelle vicinanze o all'operaatore stesso.
Durante il lavoro, trattenere saldamente l'elettroutensile con entrambé le mani ed assumere una posizione sicura. Con entrambé le mani l'elettroutensile viene condotto in modo più sicuro.
Descrizione del prodotto e dei servizi forniti
Leggere tutte le avventenze e disposizioni di sicurezza. La mancata osservanza delle avventenze e disposizioni di sicurezza può causare folgorazioni, incendi e/ o lesioni di grave entità.
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
La macchina è destinata per lavori di scalpellatura nel calcestruzzo, nella muratura, sulla rocca naturale, sull'asfalto e, in combinazione con relativo accessorio opzionale, è adatta anche per conficcare ed per eseguire lavori di costipazione.
Componenti illustrati
La numeroazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.
(1) Protezione antipolvere
(2) Bussola di serraggio
(3) Anello di regolazione dello scalpello (Vario Lock)
(4) Tasto di bloccaggio interrupto di avvio/arresto
(5) Interruttore di avvio/arresto
(6) Impugnatura (superficie di presa isolata)
(7) Impugnatura supplementare (superficie di presa isolata)
(8) Dado zigrinato per impugnatura supplementare
Dati tecnici
| Martello picconatore GSH 5 | ||
| Codice prodotto | 3611 C38 7.. | |
| Potenza assorbita nominale W 1100 | ||
| Numero di colpi min | -1 | 2900 |
| Posizioni scalpello 12 | ||
| Potenza del colpo secondo | J 7,5 | |
| EPTA-Procedure 05:2016 | ||
| Attacco utensile SDS max | ||
| Lubrificazione Lubrificazione con | grasso | |
| PesoA) | kg 5,8 | |
Martello picconatore GSH 5
Classe di protezione
同/II
A) Peso重点领域 e collegamento alla rete e penza di rete I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e versioni per Paesi specifici, tali dati potanno variare.
I valori possono variate a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consul- tate il site www.bosch-professional.com/wac.
Informazioni su rumorosità e vibrazioni
Valori di emissione acustica rilevati conformmente a ENIEC 62841-2-6.
Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: Livello di pressione acustica 92 dB(A); Livello di potenza sonora 100 dB(A). Grado d'incertezza K = 3 dB.
Indossare protezioni acustiche!
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformmente a EN IEC 62841-2-6:
Scalpella: a_h = 15,5m / s^2,K = 1,5m / s^2
Il livello di vibrazione ed il valore di emissione acustica indicate nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idoneeanche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.
Il livello di vibrazione ed il valore di emissione acustica sono riferitiaglimpieghi principali dell'elettroutensile;qualora, tuttavia,l'elettroutensile venisseutilizzato per alte applicazioni,oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variate.Cio potrebbe augmentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periododi funzionamento.
Per valutare con precisione i valori di vibratione e di emissione acustica, andranno considerati anc di periodi nei quali l'utensile si spento, oppure acceso, ma non utilizzato. Ci o potrebbe ridurre sensibilmente l'emissione di vibrationi e l'emissione acustica sull'intero periodo di funzionamento.
Adottare misure di sicurezza supplementari per proteggere l'operaore dall'effetto delle vibrazioni: ad esempio, sopponendo a manutenzione l'elettrotensile e gli utensili accessori, mantenendo calde le mani e organizzato i vari processi di lavoro.
Montaggio
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Impugnatura supplementare (vedere figura A)
Impiegare l'eeltroutensile esclusivamente con l'impugnatura supplementare (7).
L'impugnatura supplementare (7) si più orientare a piacimento, per ottenere una postura di lavoro sicura e riposante.
- Allentare il dato zigrinato (8), ruotare l'impugnatura supplementare (7) nella posizione desiderata e serrare nuovamente il dato zigrinato (8).
Sostituzione dell'accessorio
L'attacco utensile SDS max consente di sostituire l'utensile accessorio in maniera semplice e comoda, perché utilizzare ulteriori attrezzi.
La protezione antipolvere (1) impedisce pressché totalmente le infiltrazioni di polvere nell'attacco utensile durante il funzionamento. Quando si insertisce l'accessorio, accertarsi che la protezione antipolvere (1) non venga danneggiata.
Se la protezione antipolvere è danneggiata, andrassstituita immediatamente. Si consiglia di affidare l'operazione al Servizio Clienti post-vendita.
Introduzione dell'utensile accessorio (vedere Fig. B)
Pulire il codolo dell'utensile accessorio e applicarvi un leggero strato di grasso.
- Spingere indietro la bussola di serraggio (2) e insere l'utensile accessorio ruotandolo nell'attacco utensile. Rilasciare nuovamente la bussola di serraggio (2) per bloccare l'utensile accessorio.
- Verificare il bloccaggio esercitando trazione sull'accesso.
Rimozione dell'utensile accessorio (vedere fig. C)
- Spingere all'indietro la bussola di serraggio (2) e rimuove re l'utensile accessorio.
Aspirazione polvere/aspirazione trucioli
Polveri e materiali come vernici contententi piombo, alcuni ti pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'utilizzatore, oppure delle persone che si trovano nelle vicinanzihe.
Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particulare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Eventuale materiale contente amianto andr lavorato esclusivamente da personale specializzato.
- Provedere ad una buona aerazione della postazione di lavoro.
-Si consiglia di portare una mascherina protettiva con clas-se di filtraggio P2.
Osservare le(norme in vigore nel vosto Paese per i materiali da lavorare.
Utilizzo
Messa in funzione
Attenersi alla tensione di rete! La tensione riportata sul la targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione.
Avvio/arresto
- Per mettere in funzione l'electroutensile, premere l'interruttore di avvio/arresto (5) e mantenerlo premuto.
- Per bloccare l'interruttre di avvio/arresto (5), premere il tasto di blocco (4).
- Per spegnere l'electroutensile, rilasciare l'interruttore di avvio/arresto (5) oppure, se il tasto (4) è bloccato, pre-mere brevamente l'interruttore di avvio/arresto (5), dopodiché rilasciarlo.
In presenza diasse temperature l'elettroutensile raggiunger la piena potenza del colpo solamente dove un determinato lasso di tempo. Tale periodo di avviamento più essere ridotto battendo una volta sul pavimento l'utensile accessorio inserito nell'elettroutensile.
Modifica della posizione di scalpellatura (Vario-Lock) (vedere Fig. D)
É possible bloccare lo scalpello in 12 positioni. In quello modo è possibile assumere sempre una posizione di lavoro ottimale.
-Inserire lo scalpello nel portautensile.
- Spingere in avanti l'anello di regolazione dello scalpello (3) e con l'ausilio dell'anello di regolazione dello scalpello (3) ruotare lo scalpello nella posizione desiderata.
Rilasciare I'anello di regolazione dello scalpello (3) e ruotare lo scalpello finché non si innesta in posizione.
Indicazioni operative
Affilare gli scalpelli
Solo con attrezzi di scalpellatura bene affiliati si possono raggiungere buoni risultati. Provedere+dunque ad affiarli sempre a tempo debito. In quello modo si garantisce una lunga durata degli attrezzi e buoni risultati delle operazioni.
Riaffilatura
Affilare gli attrezzi di scalpellatura utilizzando mole abrasive, ad esempio corindone prezioso, mantenendo sempre costante l'aggiunta di acqua. Accertarsi che i taglienti non sostrino variazioni di colore; quello compromette la tempra degli scalpelli.
Per operazioni di fucinatura surriscaldare lo scalpello fino a 850 - 1050 °C (rosso bianco fino a giallo)).
Per operazioni di tempra surriscaldare lo scalpello fino a circa 900^ e temprarlo nell'olio. Al termine dell'operazione, lasciare lo scalpello in forno per circa un'ora a 320^ (colore di rinvenimento blu bianro).
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
Se fosse necessaria una sostituzione della linea di collegamento, esta dovrà essere eseguita da Bosch oppure da un
centro assistenza clienti autorizzato per elettrotensili Bosch, al fine di evitare pericoli per la sicurezza.
Se la protezione antipolvere è danneggiata, andr immediatamente sostituita. Si consiglia di affidare l'operazione al Servizio Clienti post-vendita.
Lubrificazione dell'elettroutensile
L'elettroutensile è lubricativo con grasso ed è pronto per l'uso.
La sostituzione del grasso lubrificante è necessaria escludamente nell'ambito di un intervento di manutenzione o riparazione a cura di un Centro Assistenza autorizzato per elettroutensili Bosch. Utilizzare assolutamente il grasso lubrificante Bosch previsto.
Adgni sostuzione delle spazzole in carbone è necessario sostituire ancè il grasso lubrificante. Prima di applicare il nuovo grasso lubrificante è necessario rimuovere il vecchio grasso lubrificante.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esploso e informazioni relative ai pezzi di ricambio sono consultabili ancche sul site www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetto di fabbricazione delle elettrotensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettROUTensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Gli elettroutensili non piùutilizzabili devono essere smaltiti separatamente. Utilizzato gli apposti sistemi di raccolta.
In caso di smaltimento impropero, le apparecchiature elettriche ed elettroniche potrebbero averere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
