NAVODILA ZA UPORABO NZ84T9747UK/UR - NZ84T9747VK/UR SAMSUNG

Opomba = Predlagane razdalje so okvirne: pri načrtovanju prostorov je treba upoštevati napotke proizvajalca kuhinje.

• Korisnici pejsmejkera i aktivnih implantata moraju pre upotrebe indukcijske ploce za kuvanje proveriti da je njihov stimulator kompatibilan s uredajem.

-Za vreme i nakon upotrebe, ne dodirujte grejne elemente uredaja.

• Izbegavaje kontakt sa tkaninom ili drugim zapaljivim materijalima dok se sv delovi uredaja nisu dovoljno ohladili, rizik od požara

-Ne stavljaje zapaljivi materijal na urejad jili u njegovu blizinu.

Ovo upozorenje vredi za sve druge vrste ploča za kuvanje.

• Upotreba velike snage, kao što je funkcjja

Upotreba ploce za kuvanie

Sistem indukcijskog kuvanja zasniva se na fizičkom fenomenu magnetne indukcije. Klučno obeležje ovogSYSTEM je direktan prenos energije iz generatora na posudu.

Prednosti:

U uporedbi s elektricnim pločama za kuvanje, vaša indukcijska ploča je:

• Sigurnija: niža temperatura na staklenoj povrsini.
• Brža: krače vreme zagrejavanja hrane.
• Preciznija: ploča odmah reaguje na vase naredbe.
• Efikasnija: 90% apsorbirane energije pretvara se u topliu. Osim toga, kada posudu za kuvanje sklonite sa ploce, prenos topline se odmah premida i takse izbegava nepotreban gubitak topline.

Posude za kuvanje

Koristiteismo posude sa oznakom Vazno:

Sve funkcjie ove ploce za kuvanje osmišljene su u skladu sa najstrožim merama sigurnosti

Zbog toga:

• Neke fungkcije se ne aktiviraju, ili se automatiski deaktiviraju, kada na ploci nisu prisutne posude ili kada su iste lose postavljene.
• U ostalim slučajevima, aktivirane postavke se automatisk deaktiviraju nekoliko sekundi nakon što odabrano podesavanje zahteva dodatno postavljanke koje njie izvršeno (npr.:"Ukljucite plocu za kuvanje"bez "Odaberite zonu za kuvanje" i "Temperatura rada", ili "Funkcjije Lock (zakljucaj)" ili "Timer (merac vremena)".

Paznaj! U slučaju (na primjer) dugotrajne upotrebe, gašenje zone za kuvanje moze trajati duže zbog faze hlajenja; na prikazu zone za kuvanje pojaviti ce se symbol "H" koji oznacava tu fazu.

Sačekajte da se simbol na prikazu iskluči pre nego što se približite zoni za kuvanje.

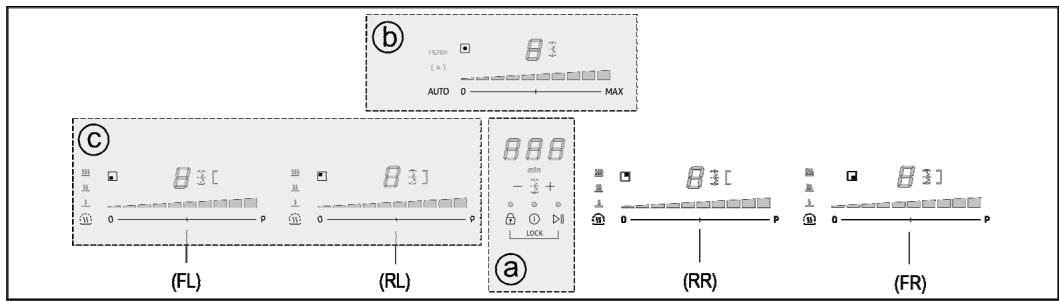

Prikaz zone za kuvanje

Na ekranima zona za kuvanje prikazuje se:

Zona za kuvanje uklučena	Ø
Power Level (nivo snage)	1...9-P
Indikator preostale topline	H
Detektor posude	U
Aktivirana funkcjja "Temperature Manager" (upravljanje temperaturom)	U
Aktivirana Funkcjja Child Lock (zaklučavanje)	L
Funkcjja Pauza	II
Funkcjja Automatic Heat UP (automatsko zagrevanje)	R

Karakteristike poce za kuvanje

Safe Activation (sigurna aktivacija)

Ureaj automatiskdetektju prisutnost posuda za kuvanje.

Safety Shut Down (sigurno gaosenje)

Prikazzone za kuvanje

Dodimite (pritisnite Izbornu traku (8) koja odgovara zejljenoj zoni za kuvanje.

Ploča za kuvanje ima 9 nivoa snage

Dodinite i povucite prestima duz Izborne trake(8): prema desno za povecavanje nivoa snage; prema levo za smanjivanje nivoa snage;

Power Booster (povecavanje snage)

Proizvod je opremljen dodatnim nivoom snage (iznad nivoa 3), koji ostaje aktivan u toku od 10 minuta, posle cega se snaga vraca na prethodni nivo.

Dodimite i povucite prstima duž Izborne trak e(8)(preko nivoa.) i aktivirajte Power Booster

Nivo snage Power Booster je prikazan na ekranu zone sa simbolom "P"

Bridge Zones (most područja)

Zone za kuvanje, Zahvaljuuci funkciji Bridge, mogu raditi u kombinovanom naclin, stvarajuci Jedinstvenu zonu kuvanja sa istim nivoom snage. Ta funkcija omogucije ujednaceno kuvanje i sa posudama velikih dimenzija.

Moze se koristiti u kombinaciji prednja zona za kuvanje "Master" sa odgovarajućom zadnjom zonom za kuvanje "Sekundarna"

(za proveru na kojim područjima je predvidena ova funkcija, pogledajte ilustrovani deo ovog piručnika).

Zaaktiviranje funkcije Bridge:

• istovremeno, odaberite dve zone za kuvanje koje ze lite da koristite
• Indikator Bridge (L) "Sekundarne zone za kuvanje" seukljucije
• Preko Izborne trake(8) zone za kuvanje "Masterje moguce postaviti nivo (snagu) rada

• za deaktiviranje Funkcije Bridge je dovoljno ponoviti istu proceduru kao i za uključivanje

• Temperature Manager (upravljanje temperaturom)

Temperature Manager je funkcija koja omogucije postavljanje zadane, pogodnije temperature za dobijanje zejenog rezultata (pogledajte tablicu Temperature Manager na kraju ovog poglavlja).

• ukloniti sve posude sa ploce za kuvanje

prinshe fizzte istovretno (4) 1 V 11 (5), zvuch signal oznacujde da jegcija aktivirana i prikazuje ze oznaka "na ekranu (I) i (F).

Ponovite za isklučivanje.

• Timer (merac vremena)

Funkija Timer služi za odbrojavanje koje se moze postaviti, istovremeno, za svaku zonu za kuvanje (i područje usisa).

Po isteku postavljenog vremena, zone kuvanja (ili zone usisa) se automatski iskjučuju i korisnik se upozorava odgovarajućim zvučnim signalom.

Aktiviranje/Podesavanje Funktione Timer ploce za kuvanje

• Odaberite zonu za kuvanje (snaga 0 ).
  Pritisnite + (3+2) kakobistepristupilifunkcijiTimer
• Podesite vreme trajanja funkcjje Timer:

Napomena: pored displeja zone za kuvanje, kada se koristi Timer, pojavljue se simbol (E)

Zaisključivanje funkcjte Timer:

• odaberite zonu za kuvanje
• postavite vrednost merača vremena na "", pomocu (3),

Napomena: funkcija ce ostati aktivna ako se u meduvremenu ne pritisnu drugi tasteri.

• Egg Timer (merac vremena za kuvanje jaja)

Funkija Egg Timer (merac vremena za kuvanje jaja) je nezavisna od zona za kuvanje (i zone usisa). Funkcija Egg Timer (merac vremena za kuvanje jaja) se aktivira pritiskom - +(3+2).

Napomena:za podesavanje funkcije Egg Timer sledite isti postupak kao i za funkciju Timer.

Kada merač vremena završi odbrojavanje emituje se odgovarajuču zvučni signal (na 2 minute, ili prestaje pritiskom bilo kojeg tastera na ploči), dok displej (A) treperi, sa simbolom“0.00".

Pauza

Funkija Pauza omogucije obustavu svake aktivne funkcjene na ploci za kuvanje, postavljajuci na nulu snagu kuvanja.

Aktiviranje:

pritsnite D|5)

• prikazuje se jegna" na displeju (1).

Zaisključivanje funkcije:

Napomena : ova operacija vraça uslove ploce za kuvanje pre pauze

pritisnite DII(5)

• u roku od 10 sekundi predite prestima udesno po Izbornoj traci (8), koja se odnosi na zonu kuvanja 2 (SL.19);

Za aktiviranje ove funkcije

Kratko pritsinite "AUTO" (7), LED "A" (D) se osvijetli i toPokazuje da aspirator radiu ovom načinu rada.

Uredaj je dizajniran da se koristi zajedno sa KOMPLETOM senzora za prozor (ne isporuceje se od strane proizvodaça).

Održavanje poče za kuvanje

Paznja! Pre bilo koje operacije ciscenja ili odrzavanja, povbrinite se da su zone za kuvanje iskljucene i da je svetlosni indicator topline nestao.

Ciscenje

Podaci o proizvodu (ploča za kuvanje)

Ime dobavljača	Samsung Electronics Co. Ltd
Identifikacija modela	NZ84T9747VK NZ84T9747UK
Tip ploće za kuvanje	Ugradena
Tecnologija grejanja	Indukcijski zone za kuvanje i površina za kuvanje
Broj zona i/ili područja za kuvanje	4
Za kružne zone ili područje kuvanja: prečnik korisne površine po elektricno grejanoj zoni za kuvanje (Ø)	18,9 cm, 22 cm
Potrošnja energije po zoni ili površini za kuvanje izračunata po kg (EC elektricno kuvanje)	Ø 15,0 cm: 195,8 Wh/kg
	Ø 24,0 cm: 175,2 Wh/kg
	Ø 21,0 cm: 192 Wh/kg
	Ø 18,0 cm: 193,6 Wh/kg
	Ø 21,0 cm: 194,4 Wh/kg
Potrošnja energije za ploću izračunata po kg (EC elektricna ploća)	190,2 Wh/kg

• Podaci odredeni prema standardu EN 60350-2/A11 i Uredbama Komisije (EU) br. 66/2014.

Saveti za ustedu energije

Za aktiviranje funkcije Bridge:

• istovremeno odaberite dvije zone kuhanja koje zelite koristiti
• Pokazatelj Bridge (L) "Sekundrane" zone kuhanja se osvjettluje
• putem Izborne trake (8) zone kuhanja "Master moguce je postaviti razinu (snagu) kuhanja
• za isklučivanje Funkcije Bridge dovoljno je ponoviti istu proceduru aktiviranja

- Temperature Manager (upravljanje temperaturom)

Temperature Manager je funkcija koja omogucije postavljanje kadane, prikladnije temperature za dobivanje zejenog rezultata (pogledajte tablicu Temperature Manager na kraju ovog poglavlija).

Odabir zejlene zone kuhanja.

• Pritisnite jegnom ili vise puta (9) za odabir najprikladnije razine od onih dostupnih:

	Melting (topljenje)*	$
	Warming (zagrijavanje)*	$
	Simmer (lagano vrenje)*	$
* Pogledajte tablicu Temperature Manager na kraju ovog poglavlja.

Zaisključivanje funkcjte Timer:

Zaisključivanje funkcjte Timer:

za aktiviranje ponovite prethodni postupak

"FILTER" treperi, zatim se isključuje, što znači da je došlo do deaktiviranja.

Automatski rad

Napa se uključuje na najprikladniju brzinu, prerlagodavajuči capacitet usisavanja maksimalnoj razin kuhanja, koji se koristina zonama za kuhanje.

Ko je kuhalna plosca izklopjena, napa preragodi hitrost sesanja tako, da jo postopno zmanjsije inaben odstrani preostalo paro in vonjave.

Za aktiviranje ove funkcije

Kratko pritisnite "AUTO" (7), LED "A" (D) se osvjetli i toPokazuje da napa radi u ovm načinu rada.

Ureadj pe prediven za uporabu za sparivanje sa KIT sensore Window (KOMPLET senzora Window - proizvodač ne dostavlja).

Instaliranjem kompleta KIT sensore Window (samo u slucaju uporabe u naclinu USISA), ulaz zraka ce prestati raditi svaki put kada se zatzori prozor u prostoriji na koju se komplet primjenjuje.

Nevarnosti ali nevama ravnanja, ki lahko privedejo do telesnih poškodb ali smtri.

POZOR

Nevarnosti ali nevarna ravnanja, ki lahko privedejo do elektricnega udara, poškodb ali metreialne škode.

OPOMBA

Koristni nasvetin napotki

Te ikone in opozorilni symboli so namenjeni preprečevanju poškodovanja vas in drugih ljudi. Prosimo, upoštevajte jih v celoti. Prosimo, da po branju tega poglavja navodila shrinite na varem mestu za morebitna branja v prihodnosti.

Natančno upoštevajte navodila iz tega priročnika. Zavracamo vsakrsno odgovornost za morebitne težave, škodo ali požar na aparatu, ki bi bile posledica neupoštevanja navodil iz tega priročnika. Aparat je namenjen izključno za domaco uporabo, za kuhanje hrane in sesanje dima, ki se sprošca ob sami pripravi. Drugacna uporaba ni dovoljena (npr. za ogrevanje prostora). Proizvajalec zavraca vsakrsno odgovornost vprimeru napacne uporabe ali napačnih nastavitev komand.

Izdelek se po videzu lahko razlikuje od prikazana ga n risbah v tej knjižici, vendar pa so navodila za njeno uporabo, vzdhrževanje in montažo enako veljavna.

! Pozomo preberite navodila, saj vsebujejo pomembne informacione o montazi, uporabi in varnosti.
! Ne spreminjate elektrichnih component izdelka
! Pred montažo aparata preverite, da so vsi sestavni deli neposkodovani. Če ni takto,Poklčite pooblašćenega prodajalca in aparata ne montirajte.
! Pred pricetkom montaže preverite brezhibnost izdelka.

Če ni takto,Pokličite pooblasčenega prodajalca in aparata ne montiraje.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nikaterim modelom, ali pa to deli, ki jih lahko dokupite.

! Opozorila

Pozor! Strogo upoštevajte naslednja navodila:

• Pred kakrsnim koli postopkom montaze ga morate izkljuciti iz elektricnega omrežja.
• Montažo in vzdřevanje mora opraviti specializirani tehnik, v skladu z navodili proizvajalca in ob upoštevanju veljavnih krajevnih predpisov področja varnosti. Ne popravljajte ali zamenjute nobenih delov aparata,Če ni tak o izrecno navedeno v priročniku za uporabo.
• Aparat mora obvezno biti ozemljen.
• Napajalni kabel mora biti dovolj dolg, da omogoča priklop aparata, vgrajenega v omarico, v elektricno omrežje.
• Za zagotovitev montaže v skladu z veljavnimi varnostnimi predpisi je potrebna vgradnja večpolnega stikala, skladnegas predpisi, ki zagotavlja popolni izklop elektrčnega napajanas prenapetostno zašcito III.razreda, skladno z navodili za montažo.
• Prepovedana je uporaba podaljskov ali razdelilnih vtičnic.
• Po končani montaži morajo biti elektrčni deli uporabniku nedosegljivi.
• Sam aparat in njegovi dostopni deli se med uporabo močno segrejo. Ne

dotikajte se grelnih elementov.
- Otroci naj se z aparatom ne igrajo: poskrbite, da so otroci od aparata ustrezno oddaljeni, saj se njegovistopni deli med delovanjem lahko močno segrejejo.
- Imetniki srčnih spodbujevalnikov in aktivnih vsadkov morajo pred uporabo indukcijske kuhalne plošće preveriti, ali je njihov spodbujevalnik združljiv z aparatom.
- Med in po uporabi se ne dotikajte grelnih elementov aparata.
- Na aparat ne odlagajte krp ali drugih vnetljivih predmetov, dokler vsi njegovi sestavni deli niso dovolj ohlajeni, požarna nevarnost
- Na aparat ali v njegovo blizino ne odlagajte vnetljivih snovi.
- Pregreta mašcoba in olje se zlahka vnameta. Pripravo Jedi za obilo mašcobe ali olja stalno nadzirajte.
-Če opazite, da je povrsina poskodovana, izključite aparat, da se izognete možnosti elektricega udara.
- Aparat ni namenjen za delovanje z zunanjim czasovnikom ali locenim systemom za daljinsko upravljanje.
- Nenadzorovana priprava Jedi z oljem ali mascobo na kuhalni plošci je lahko nevarna in lahko sproži požar.
- Kuhanje mora potekati pod stalnim nadzorom. Kratkotrajno kuhanje mora potekati pod stalnim nadzorom.
- Ognja NIKOLI ne gasite z vodo. Izključite aparat in zadušite plamen, na

primer sPokrovko ali s požarno odejo. Nevarnost požara: na kuhalno povrsino ne odlagajte predmetov.

-Ne uporabljaje parnih Čistilnikov. nevarnost elektricnega udara
- Ne odlagajte kovinskih predmetov, kot so noži, vilice,Žlice inPokrovke, na kuhalno povrsino, ker se lahko pregrejejo.
- Pred priključitvijo izdelka v elektricno omrežje preverite tablico s podatki (namešćeno na spodnjem delu aparata) in se prepričajte, ali napetost in moč ustrezata omrežni ter ali je vtichnica ustrezna. V primeru dvomov se posvetujte s kvalificiranim elektrikarjem.

Pomembno:

• Po uporabi izkljucite kuhalno povrsino temu namenjenim gumbom in se ne zanašajte na detektor za zaznavanje posode.
• Preprečite razlitje tekovičin, zato pri vretju in segrevanju tekovičin ustrezno znižajte stopnjo moči aparata.
• Greline elemente ne pušćajte vklopljene in s prazno posodo ali brez nje na kuhalisću.
• Po končanem kuhanju, izključite uporabljeno področje kuhalisča.
• Pri kuhanju nikoli ne uporabljaje aluminijaste folije in nikoli ne vstavljaje izdelkov v aluminijasti embalaži. Aluminij se lahko stali in nepopravljivo poškoduje vaš aparat.
• Nikoli ne segrevaje pločevink ali konzerv s hrano, ne da bi jih pred tem

odprli, saj jih lahko raznese!

To opozorilo velja tudi za vse druge vrste kuhališč.

• Uporaba visoke stopnje moči, kakršna je funkcija "Booster", ni primerna za segrevanje nekaterih tekočin, kot je na primer, olje za cvrtje. Prevelika toplota je lahko nevarna. V teh primerih je priporočljivo uporabiti nižjo stopnjo moči.
  -Posodo je treba postaviti reposredno na kuhalno plošco na sredino kuhališča. V nobenem primeru ne vstavljaje nobenih predmetov med lonec in kuhalno plošco.
  -Če je temperatura previsoka, aparat samodejno zniža stopnjo moči kuhalisč.

Pred vsakim cischenjem in vzdhrzevanjem izdelek izklopite iz elektrichega omrežja tako, da izvlecate vtic ali izklopite glavno elektrichno stikalo stanovanja.

Pri vseh postopkih montaze in vzdrrzevanja nosite delovne rokavice.

Aparat lahko uporabljajo otroci stari najmanj 8 let in osebe z zmanjsano fizicno, senzoriicno ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, ce so pod nadzorom ali pa se jih je poucilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna.

Otroke je potrebno nadzirati in zagotoviti, da se z aparatom ne igrajo.

Otroci ne smejo Čistiti in vzdřevati aparata, Če niso pod nadzorom.

Prostor mora biti dovolj prezračevan, ko se kuhinjsko napo uporablja sočasno z drugimi aparati z zgorevanjem plina ali

drugih goriv.

Napo je potrebno pogosto Čistiti, tako notranjost kot tudi zunanjost (NAJMANJ ENKRAT MESEČNO) in pri tem izrecno upoštevajte napotke v navodilih za vzdřevanje.

Neuostoceanje pravil za ciscenje nape ali zamenjavo in ciscenje filtrov pomeni tveganje požara.

Strogo je prepovedana priprava Jedi s plamenom.

Uporaba prostih plamenov je škodljiva za filtrne in lahko povzroči požar, zato se je v vsakem primeru temu treba izogniti.

Cvrtje je potrebno nadzirati, da se prepreci vnetje pregretega olja.

POZOR: Med delovanjem kuhališča se dostopni deli nape lahko segrejejo.

Pozor! Naprave ne priključujte v elektricno omrežje dokler montaža ni povsem dokončana.

Glede tehnicnih in varnostnih ukrepov za izvedbo odvajanja dimnih plinov se strogo ravnajte po predpisih pristojnh lokalnih oblasti.

Vsesanega zraka se ne sme odvajati v vod, ki se uporablja za odvajanje dimnih plinov naprav z zgorevanjem plina ali drugih goriv.

Napo nikoli ne uporabljaje brez pravilno namešcene resetke!

Za montažo izdelka uporabljaje samo prilozene pritrdilne vijake ali, ce niso prilozeni, nabavite ustrezen tip vijakov. Uporabite vijake prvilne dolzine, kot je navedeno v vodniku za montažo.

Ko istoracno deluje kuhinjska napa in naprave, ki se napajao z energijo, ki ni

elektricna, negativni tlak v prostoru ne sme preseci 4 Pa (4 x 10-5 bar).

Pomembno je, da ta priročnik shranite in ga lahko kadarkoli preberete. V primeru prodaje, prenosa drugemu lastniku ali selitve zagotovite, da bo ta priročnik spremljal izdelek.

Ta aparat je označen skladno z evropsko Direktivo 2012/19/ES o odpadni elektricki in elektronski opremi (OEEO). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic za okolje in zdravje.

Znak na izdelku ali v prilozeni Dokumentaciji pomeni, da se izdelka ne sme odlagati med komunalne oppadke, temveč ga je treba odnosti na ustrezno zbimo mesto za reciklaranje opadne elektricne in elektronske opreme.. Aparat zavrzite v skladu s krajevnimi predpis i področja odlaganja oppadkov. Za podrobnejše informacije o ravnanju, ponovni uporabi in reciklaranju tega izdelka se obmite na ustrezno krajevnvo sluzbo, zbirni center komunalnih oppadkov ali trgovino, kjer ste izdelek kupili.

Aparat je načrtovan, preizkušen in izdelan v skladu s standardi:
Vamosti: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Lastnosti: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN 60350-2.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Nasveti za pravilno uporabo in manjsi vpliv na okolje: Ko prićnete kuhati, vklopite napo z majmanšo hitrostjno in jo pustite VKlopljeno ekaj minut tudi po končanem kuhanju. Hitrost povečaje samo v primuru velike koliçine dima in pare, funkcijo Booster uporabite le v skrajnih primerih. Za ohranjanje učinkovitosti systemd odstranjevanja vonjav, zamenjate filter/e z aktivnim ogljem, ko je to potrebno. Za ohranjanje učinkovitosti filtra masćob, ga po potrebi ocistite. Za optimiziranje učinkovitosti in zmanjsanje hrupa naj bo največji premer odvodnegraSYSTEMA tak, kot je navedeno v tem priroćniku.

Uporaba

Uporaba kuhalisca

Indukcijski kuhalni system temelji na fizikalnem povavu magnetne indukcie. Bistvena značilnost tegaSYSTEM je neposreden prenos energije iz vira na lonec.

Prednosti:

V primerjavi z elektricnimi kuhališci, je vaše indukcijsko:

• Varnejse: nizja temperatura na stekleni povrsini.
• Hitrejs: krajsi casi segrevanja hrane.
  Natančnejse: kuhališće se hipoma odzove na vaše ukaze
• Učinkovitejse: 90 % porabljene energije se spremeni v toploto. Poleg tega, ko posodo odstavite s kuhališca, se prenos toplote takoj prekine, s tem pa se prepreci odvečno izgubo toplote.

Primerna posoda

Uporabljajte samposodssimbolom

Pomembno:

da se izognete trajnim poškodbam kuhalne plošće, ne uporabljaje:

• posod, ki nimajo popolnama ravnegadna.
• kovinskih posod z emajllaranim dnom.
• posod s hrapavim dnom, ki lahko poškoduje povrsino kuhališča.
• vrochih lancev in ponev nikoli ne odlagajte na plošćo za upravljanje kuhališća

Obstojeca posoda

Indukcijsko kuhanje uporablja magnetno polje za ustvarjanje toptole. Zato mora posoda vsebovati zelezo. Ali je material, iz kateregae je narejena posoda, magneten, lahko preverite z obicajnim magnetom. Ce se magnet posode ne prime, ni primema.

meccEaedeA Ea-ecceCE

POMEMBNO: ce posoda ni prave velikosti, se kuhališca ne vklopijo.

Glede najmanjsega premera posode za uporabo na posameznem kuhališcu gleije ilustrirani del teh navodil.

s-eEi-aE-o-EaEeOac=

Da bi dosegali kar njaboljse rezultate, je priporocljivo naslednje:

• Uporabljajte izključno posodo z enakim ali malo večijm premerom dna, kot je premer kuhalne plošće.
• Uporabljaje izklučno posodo z ravnim dnom.
• Če je mogoče, naj bo posoda med kuhanjemPokrita
  -Zelenjavi, krompirju ipd. med kuhanjem dolijte manjso kolićino vode, da skrajšate ās priprave.
  -Z uporabo tlachnega lonca prihranite se vec energije in casa za kuhanje
• Posodo postavite na sredino kuhališča, ki je označeno na sami kuhalni plošči.

Uporaba sesalnikaSesalni systemd se lahko uporablja v

različici s sesanjem in odvajanjem na prosto ali s filtriranjem in notranjinm krozenjem.

Sesalna razlicica

Slika 7

Paro se odvaja na prosto po cevovodu (ki ga nabavite posebej), pritjenem na namesceno priklučno prirobnico.

Premer odvodne cevi mora biti enakovreden premeru prikjučega obroča:

• v primeru pravokotega izstopa 222 x 89 mm
• v primeru okroglega izstopa Ø 150 mm (*)

Za podrobnejse informacao glejte stran z opisi pirobia razlicice s sesanjem v ilustriranem delu tega prirocnika.

Sika 7a-7b

Izdelek povežite s cevmi in odprtinami za odvajanje skozi steno enakega premera, kot je izstop zraka (prikljucna prirobnica).

Uporaba cevi in izstopnih odprtin manjsega premera povzroci zmanjsanje zmogljivosti sesanja in bistveno vecji hrup.

S tem v zvezi zavracamo vsako odgovornost.

! Uporabite cim krajsi cevovod.
! Uporabite cevovod s Čim manj koleni (največji kot kolena: 90°).
! Izogibaje se drasticim sprembam preseka cevovoda.

Različica s filtriranjem

Slika 8

Vsesani zrak se filtrira v posebnih filtrih za maščobe in filtrih za vonjave ter nato znova vrne v prostor.

Izdelek je opremljen z vsem potrebnim za standardno montažo in izhodom za zrak na sprednji strani podstavka omarice.

V embalazi so tudi stiri visoko zmogljive baterije za filtrze z aktivnim oglimj. Keramični filtri so inovativni modularni ogleni filtri, ki se regenerirajo (gleje v oddelku Vzdřevanje _ Filtri z aktivnim oglimj, v tem priročniku).

Kemiksko-fizikalne lastnosti omogocaju dosgeanje visoke učinkovitosti vpijanja vojav in velike mehske trdnosti.

Za podrobnejse informacione glejte stran z opisi pirobia različice s filtriranjem v ilustriranem delu tega priročnika.

Slika 13b

Instalacija

Vgradnjo in elektrichi priklop mora opraviti specializirano osebj.

Elektrichi gospodinski aparat je izdelan za vgradnjov delovni pult debeline 2-6 cm v primeru montaze TOP; 2,5-6 cm v primeru montaze FLUSH.

Najmanjsa razdalja med kuhaln ološco in steno mora znašati najmanj 5 cm spedaj, najmanj 4 cm ob strani in najmanj 50 cm od zgornjih visečih omaric.

Opomba = Predlagane razdalje so okvirne: pri načrtovanju prostorov je treba upostevati napotke proizvajalca kuhinje.

Elektrčna povezava

Slika 3

• Izkligučite elektríčno napajanje aparata
  -Za vgradnjo mora poskrbeti strokovno usposobljeno osebje, ki pozna veljavne predpise področja vgradnje in varmosti.
• Proizvajalec zavrača vsakrsno odgovornost za poskodbe oseb,Živali ali predmetov v primeru neupostevanja navodil iz tega poglavja.
• Napajalni kabel mora biti dovolj dolg, da je mogoce sneti kuhnaln plošćo iz pulta
• Prepričaje se, da napetost, ki je navedena na tablici s podatki o aparatu, ustreza napetosti domačega elektricnega omreža, na katero bo aparat prikljucen.
• Ne uporabljaje podaljskov.
  -Ozemljitev je po zakonu obvezna.
  -Ozemljitveni babel mora biti 2 cm daljsi od drugih kablov
• Če aparat nima napajalnega kabla, uporabite takega s presekom vodnikov majmanj 2,5 mm2 za moč do 7200 W oziroma 4 mm2 za večje moč.
• Kabel ne sme na nobemem mestu dosegati temperaturo, ki je za 50^ visja temperature okolice.
• Aparat je namenjen za trajni priklop v elektricno omreže, zato ga trajno prikljucite na omreže preko večpolnega stikala, skladnega s predpisi, ki bo zagotavljalo popolni izklop elektricna napajanja s prenapetostno zašćito razreda III in bo po namestitvi zhlahka dostopno.

Pozor! Pred vnovicno vzpostavitvijo elektricnega napajanja aparata in preveranjem pravilnega delovanja slednjega vselej preverite, ali je omrežni kabel pravilno montiran.

Pozor! Za zamenjavo povezovalega kabla mora poskrbeti pooblascena servisno tehnica sluzba ali podobnupsosobljena oseba.

Opomba: izdelek je opremljen s funkcijo Power Limitator, ki omogoca nastavitev majvecje absorpcije moči v kW

Nastavitev se mora opravit ob priključitvi izdelka v elektríchno omreže ali ob ponovni povezavi v elektríchno omreže (v naslednjih 2 minutah). Za vrstni red nastvljanja funkcjie

Power Limitator glejte odsek Delovanje v tem priročniku.

Montaža

Pred pricetkom montaze:

• Izdelek vzemite iz embalaje in se prepiçajte, da med prevozom ni utrpel poskodb. V primeru težav se obnite na pooblasčenegra prodajalca ali na servisno tehnicno službo, preden pričnete z montažo aparata.
• Preverite, ali velikost kupljenega izdelka ustreza izbranemu prostoru namestitve.
• Prepričajte se, da v embalži (zaradi potreb prevoza) ni morebitnega materiala (na primer, ovojnic z vijaki, garancijskih izjav itd.); Če je, ga odstranite in shranite.
• Prepricajte se tudi, da je v blizini mesta montaze prisotna elektricna vtici nica

Priprava omarice za vgradnjo:

Izdelka se ne sme montirati nad hladilne naprave, pomivalne stroje, peci, peice, pralne in sušilne stroje.
Pred vgradnjo kuhalne povrsine izdelaje vse izreze in skrbno odstranite oblance in ostanke zaganja.

POMEMBNO: uporabite enokomponentno tesnilno maso (S), s toplotno odpopornostjo do 250^ pred montazo je treba dobro očistiti povrsine za lepljenje, odstraniti se mora vse snovi, ki bi lahko poslabšale oprijem lepila

(npr.: sredstva za ločitev, konzervansi, masčobe, olja prah, ostanki starega lepila itd.);

lepilo je treba enakomerno porazdeliti po celotnem obodu okvirja;

po lepljenju pustite 24 ur mirovat, da se lepilo osusi.

POZOR! Opustitev montaže vijakov in pritrdilinh naprav v skladu s temi navodili lahko predstavlja tveganje elektricna udara.

Opomba: za pravilno montažo izdelka je priporočljivo cevi oviti z lepilnim trakom naslednjih lastnosti:

• elastica folija iz mehkega PVC-ja z leipom na akrilni osnovi
  -vskladusstandardomDINEN60454
  -zavira gorenje
• dobra odpornost na staranje
• odpmost na temperaturne spremembe
  -uporabnoprinizkih temperaturah

Delovanje

Komandna plosca

Opomba: Za izbiro razlichnukazov zadošca, da se dotaknete (pritisnete) simbole, ki upodabljajo posamezne ukaze

	Kljuci	Zaslon/LED
aGlavni/Casovnikmilnik	1.Vklop/lzklop kuhalne plošće/ventilatorja2.Povečaj vrednost naČasovniku3.Zmanjšaj vrednost naČasovniku*2+3.Aktiviraj Časovnik4.Ključavnica5.Premor/Priklic*4+5.Ključavnica za otroke	A.Zaslon ČasovnikaB.Indikator Časovnika je aktiven
bNadzor kuhalne plošće	6.Izbira ventilatorja ekstraktorjα.Povečaj/Zmanjšaj hitrost ekstraktorjna (moč)7.Aktiviranje samodejnih funkcjiponastavi nasičenost filtra	C.Kazalnik pomoči za filterD.Indikator samodejne funkcjë ekstrakcjëE.Indikator Časovnika je aktivenF.Prikaz hitrosti ekstrakcjë (moč)G.Prikaz ventilatorjna ekstraktorjá
cNadzor kuhalne plošće	8.Izbira kuhalne površine* Povečajte/znižajte raven moči9.Aktivacija nastavljana temperature	H.Kazalnik položaja kuhalnega območjiaI.Prikaz ravni močiJ.Prikaz kuhalne površineK.Prikaz upravljanja temperatureL.Indikator mostu je aktiven

UPORABA KUHALISCA

Kaj je dobro vedeti pred začetkom dela:

Vse funkcije tega kuhališca so zasnovane tako, da izpolnjujejo zahtve najstrožijh varmostnih standardov.

Zato je treba vedeti naslednje:

• Nekatere fungcije se ne samodejno aktivirajo ali izklopijo, ce na kuhališćih ni posod ali če so slednje slabo postavljene.
  V drugih pririh se aktivirane fungcije samodejno izklopijo po nekaj sekundah, ko izbrana fungcija potrebuje dodatno nestavitev, ki ni bila izvedena (na primer: "Vklopite kuhalisce" brez "Izberite kuhalisce" in "Delovna temperatura", ali "Funkcija Lock" oziroma "Timer").

! Pozor! V primeru dolgotrajne uporabe se kuhališće morebiti ne izkluči takoj, są potěka faza ohlajanja; na zaslunu kuhališć je príkazan symbolism "H", ki oznacuje to fazo. Preden se pribljate kuhališć počakajte, dazaslonugasne.

Zaslon kuhaliska

na zaslonih posameznih kuhalisch je prikazano:

Kuhališće vklučeno	0
Power Level	1...9-P
Residual Heat Indicator	H
Pot Detector	U
Funkcija Temperature Manager je aktivirana	U
Funkcija Child Lock je aktivirana	L
Funkcija premora	II
Funkcija avtomatskega segrevanja	R

Lastosti kuhalisca

Safe Activation

Izdelek se aktivira samo vprimeru, da je posoda prisotna na kuhaliscu. Proces segrevanja se ne priene ali se prekine v primeru odsotnosti ali odstranitve posode.

Pot Detector

Izdelek samodejno zazna prisotnost posode na kuhališću.

Safety Shut Down

Iz varnostihn razlogov je najdalijsi cas delovanja vsakega posameznegakuhališca od nestavljene stopnje moci.

Po izklopu enega ali vec kuhališ, prisotnost preostale toplote javlaPOSEben vizualni znak na zaslonu ustreznega področja simbolom "H".

Delovanje

Opomba: Za aktiviranje katere koli funkcjije je najprej potrebno aktiviratiŽeleno področje

Vklop

Pritisnite (dotaknite se) (1) kuhališca/ sesalnika

Vklopi se signalna lučka, ki javja, da je kuhališće/sesalnik pripravjen za uporabo

Znova pritisnite za izklop

Opomba: Ta funkcija ima prednost pred vsemi ostalimi.

Izbira podrocij kuhalisc

Dotaknite se (pritsinite) tipko za izbiranje (8), ki tripada zelenemu kuhalnemu polju.

9 Power Level

Kuhališče ima 9 stopenj moči

S prstom se dotaknite in potegnite po vrstici izbiranja (8):

v desno za povečanje stopné moči;

v levo za zmanjsanje stopnje moci;

Power Booster

Izdelek je opremljen z dodatno stopnjo moč (poleg stopnje), ki ostane aktivna 10 minut, nakar se moč povrnne na predhodno stopnjo.

S prstom se dotaknite in potegnite po vrstici izbiranja (8) (prek ravni) in aktivirajte Power Booster

Stopnja Power Booster je prikazana na zaslonu izbranega področja s simbolom"

Območja Bridge

S fungkijo Bridge se kuhališči lahko poveže, da delujeta kombinirano in ustvarita enotno področje z isto stopnjo moči. Ta funkcija omogoca enakomemo kuhanse s pekaci ali posodami večjih dimenzij.

(za kontrolo, v katerih področijeh je ta funkocija predvidena, gleje ilustrirani del tega priročnika).

Za aktiviranje funkcije Bridge:

• izberite dvoje kuhalnih polj, ki jih zelite socasno uporabljati

• indicator Bridge (L) "sekundarnega" kuhalnega polja se osvetli
  v vrstici izbiranja (8) kuhalne plošće "Master lahko nastavite raven (moč) delovanja

• za izklop fungcije Bridge ponovite isti postopek, kot za aktiviranje

• Enkrat ali večkrat pritsnite (9) za izbiro majprimernejste stopné med razpoložljivimi:

	Taljenje*	S
	Segrevanje*	SS
	Kuhanje*	SSS
* Gleje preglednico Temperature Manager na koncu tega poglavja

Znova pritisnite za izklop.

Na zaslonu področja, ki deluje v načinu Temperature Manager, se prikaže symbolism "L"

Key Lock

Key Lock omogoča zaklepanje nastavitev kuhalne plošće, da se prepreci nenamerno nedovoljeno spreminjanjeŽe nastavljenih funkcj.

Aktiviranje:

·pritisnite (4)

• LED lučka tipke zasveti in s tem označuje izvedeno aktiviranje

Za izklop ponovite postopek

Child Lock

S fungcijobl Child Lock onemogocite aktiviranje vseh fungcij in s tem preprecit, da bi otroci nenanemo vklopili podrojka kuhalisca in podroce sesanja.

Child Lock lahko aktivirate samo z vklopljenim aparatom, toda izklopljenimi kuhališč (in področjem sesanja)

Aktiviranje:

• odstavite morebitno posodo s kuhalne plošće

pritsnite in drzite sochasno (4) in (5), zvochni signal javi, da je funkcija aktivna, in in nazaslonu se pojavil "L" (I) in (F).

Za izklop ponovite postopek

Timer

Funkcija Timer omogoca odstevanje, ki ga je mogoce.
nastaviti, tudi sochasno, za vsako posamezno kuhališce (in področje sesanja)
Po preteku nastavljenega Časa se kuhališce (ali področje
sesanja) se samodejno izklopi in uporabnika opozori z
ustreznim zvočnim signalom.

Aktiviranje/reguliranje funkcije Timer za kuhalno povrsino

• Izberite Želeno kuhalno polje (moč ≠ 0)
• Pritisnite + (3+2) za dostop do funkcjie Timer
• Nastavite Čas trajanja funkcjëe Timer:

pritisnite izbirno stikalo (2), za podaljsanje czasa za samodejni izklop
pritisnite izbirno stikalo (3), za skrajjsanje czasa za samodejni izklop

Če Želite, lahko postopek ponovite tudi na drugih kuhališčih.

Opomba: Na vsakem kuhaliscu je fungcija Timer lahko drugaţe nestavljena; nazaslonu (A) se za 10 sekund prikaže odstevanje zadnjega izbranega kuhalnega polja, nato se prikaže odstevanje z najkrajsim Časom.

Ko casovnik konca z odstevanjem, se oglasi zvočni signal (v trajanju 2 minut, ali se prekne s pritiskom na katero koli tipko povrsine), medtem kozaslon (A) utripa, s simbolom "000".

Opomba: poleg zaslona kuhalnega polja se med delovanjem Funktione Timer prikaže symbolism (E)

Izklop fungcije Timer:

• Izberite zeelenkuhalno polje
• nastavite vrednost Časovnika na "D", z = (3),

Opomba: funkcija ostane aktivna,Če v tem Času ne pritisnete drugih tipk.

- Egg Timer

Funkija Egg Timer je odstevanje, ki ni povezano kuhališci (ali s področem sesanja). Egg Timer aktivirate s pritiskom na

Funkcija premora omogoca prekinitev katere koli aktivne funkcije kuhalne plošće s postavitvijo moči kuhanja na nič.

Aktiviranje:

pritisnite D|5)
- prikaže se" na zaslonu (I).

Za izklop funkcije:

Opomba : ta postopek znova vzpostavi stanje povrsine pred premorom
pritisnite D115
v 10 sekundah s prstom potegnite proti desni strani vrstico izbire (8), ki se nanaša na kuhnalno polje 2 (SLIKA 19);

Opomba: Če postopka ne opravite v tem Času, ostane funkcjja premora aktiva.

Opomba: Če po 10 minutah funkcjie premora ne izklopite, se kuhališće samodejno izklopi.

Recall

V primeru nenamermega izklopa funkcija Recall omogocapovrnitev vseh nastavitev, ki so bile nastavljene kuhalnoplošco.

Aktiviranje:

• znova vklopipe plosco (1) v 6 sekundah po izklopu
• pritisnite (5), v naslednjih 6 sekundah

Avtomatsko segrevanje

Funkcija samodejnaega ogrevanja omogocha titrejse doseganje.
nastvljene moci; s to fungcijo je mogoce hrano kuhati titreje,
vendar brez nevarosti, da bi jo zagzgali, saj temperatura ne
presega nastvljene ravni.

Ta funkcjja je na voljo za ravni moci od 1-8.

Aktiviranje:

dalj casa pritisnite na vrstico izbiranja za zeeleno moc
- prikaže se "F" na zaslonu (I).

Power Limitation

Funkcija Power Limitation omogoca nastavitev delovanja izdelka z omejeno najcejo porabe energije.

povrsino, brez pritiska na tipko ①(1), ob prikrjucitvi kuhalne povrsine v elektricno omrezej ali ob ponovni prikrjucitvi v elektricno omrezej, v casu naslednjih 2 minut.

Zanastavitev fungcije Power Limitation:

pritisnite in dolgo drzite pritsnjeni tipki +D| (4+5), dokler se ne oglasi kratek zvočni signal
- socaso se pomikajte z drsnikoma FL in RL

0 P,

z leve proti desni.in dolgo drzite pritisnjena na mestu crke P, dokler se ne oglasi kratek zvočni signal prikazovalnik Timer

(A) prikazu je simbole "CF6", ki označujejo možnost izvajanja nastavitev

zaslon področja FL prikaže trenutno nestavitev**

0 = 7,4KW
1 = 4,5KW
** privzeta je nastavitev 7,4 kW
- za spremembo nastavitve fungcjje Power Limitation se pomaknite z drsnikom FL

0 P,

z leve proti desni, za povečanje kW
z desne proti levi za zmanjsanje kW

• za shranitev opravljene izbire pritsnite tipki [4+5], za 1 sekundo;

oglasi se zvočni signal, ki potrjuje opravljeno nastavitev ter opravi izhod iz funkcjie.

UPORABA ASPIRATORJA

Vklop

Pritisnite (dotaknite se) (1) kuhalisca/ sesalnika

Vklopi se signala lucka, ki javja, da je kuhališče/sssalnik priapravjen za uporabo

Znova pritisnite za izklop

Opomba: Ta funkcija ima prednost pred vsemi ostalimi.

Vklop sesalnika:

Dotaknite se (pritisnite) na vrstico izbiranja (6) za aktiviranje aspiratorja

- Hitrost (moč) sesanja:

S prstom se dotaknite in potegnite po vrstici izbiranja (6): proti desni za povecanje hitrosti (moci) sesanja (0-10); proti levi za zmanjsanje hitrosti (moci) sesanja (10-0);

- Timer

Aktiviranje/reguliranje funkcije Timer za aspirator

• Izberite aspirator (hitrost 0 ).
• Pritisnite — + (3+2) za dostop do funkcjje Timer (iz katere koli hitrosti)
• Nastavite Ča strajanja funkcjje Timer:

pritsnite izbimo stikalo (2), za podalijsanje chasa za samodejni izklop

pritsnite izbimo stikalo (3), za skraišanje Časa za samodejni izklop

nazaslonu (A) se prikaze odstevanje,

Opomba: poleg zaslona aspiratorja se med delovanjem
časovnika prikaže simbol (E)

Ko āsovnik konca z odševanjem, se öglasi zvočni signal (v trajanju 2 minut, ali se prekne s pritiskom na katero koli tipko povrsine), medtem ko zaslon (A) utripa, s simbolom "O". Izklop funkcjie Timer:

• Izberite Želeno kuhnalno polje
• nastavite vrednost casovnika na "O", (3),

Opomba: funkcija ostane aktivna,Če v tem Času ne pritisnete drugih tipk.

Indikator zasicenosti filtrov

Napa prikaze, kdaj je potrebno opraviti vzdrlzevanje filtrov: Maščobni filter

LED lucka "FILTER"C) se vklopi

Filter z aktivnim ogljem

LED lucka "FILTER"(C) utripa

- Resetiranje zasičenosti filtrov

Po opravljenem vzdřeževanju filtrov (masčobnega in/ali z aktivnim oglim) na dolgo pritsnite tipko "AUTO"7;

LED "FILTER" ugasne in prične se štejtje indikatorja.

Aktiviranje indicatorja zasičenosti filtra z aktivnim ogljem

Ta indicator je obicajno izklopljen.

Za aktiviranje naredite naslednej:

• vklopite sesalno povrsino z (1);
• z izklopjenim motorjem sesanja in kuhalnimi polji pritsnite in drzite pritsnjeno "AUTO"(7);

• "FILTER" se vklopi, nato uzasne in s tem oznaci opravljeno aktiviranje.

• Deaktiviranje indicatorja zasičenosti filtra z aktivnim ogljem

ponovite zgoraj opisani postopek za aktiviranje

"FILTER" utripa, nato ugasne in s tem oznaci opravljeno deaktiviranje.

Avtomatsko delovanje

Napa se vklopi z najprimernejso hitrostjo in preragaja zmogljivost sesanja najiši stopnji močna področijih kuhališć.

Ko je kuhalna plosca izklopljena, napa preragodi hitrost sesanja tako, da jo postopno zmanjsije inaben odstrani preostalo paro in vonjave.

Za aktiviranje te funkcije:

Kratko pritisnite "AUTO" (7), LED lučka "(A)" (D) se vklopi in s tem prikazuje, da napa deluje v tem naclinu.

Naprava je prirejena za uporabo v povezavi kompletom senzorja Window (ni zajet v dobavi proizvajalca).

Z montaço kompleta senzorja Window (samo v primeru uporabe v načinu SESANJA), se sesanje zraka prekine vsakokrat, ko se zapre okno v prostoru, na katerem je komplet namešćen.

-Elektricno povezavo kompleta z napravo mora opraviti usposobljeno in specializirano tehnico osebje.

-Komplet mora biti loćeno certificiran v skladu z varmostnimi standardi, ki veljajo za componento, in za uporabo z napravo. Namestitev mora biti izvedena v skladu z veljavnimi predpisi za gospodinjske naprave.

POZOR:

-napeljava kompleta za povezavo z napravo mora biti del certificirane napeljave z malo varnostno napetostjo (SELV).

-Proizvajalec te naprave zavrača vsako odgovornost za morebitne težave, škodo, požara zaradi napak in/ali težav, ki so posledica nepravilnega delovanja in/ali napačne montaje kompleta.

(Prednastavljena) stopnja moči		Opis
S	Melting	Oznacuje stopnjo moči, ki je primerna za počasno topljenje občutljivih Živil brez vplivanja na njihove senzorične lastnosti (Čokolada, maslo ipd.).
SS	Warming	Oznacuje stopnjo moči, ki je primerna za nežno ohranjanje toptote{jedi, brez doseganja vrelišča.
SSS	Simmer	Oznacuje stopnjo moči, ki je primerna za dolgotrajno vretje{jedi. Ta stopnja moči je primerna za pripravo paradižnikovih omak, raguja, juh in miněšer, sjves ācas nadzira stopnjo kuhanja (idealna je za kuhanje v sopari). Preprećuje, da bi{jedi prekipele ali se prismodile na dnu posode, kar je značilno za ta način kuhanja. To funkcijo uporabite po tem, ko jest zavre.

Tablica snage

Stopnja moči		Vrsta kuhanja	Uporaba stopnje (vključno z izkušnjami in navadami pri kuhanju)
Najvišija moč	Boost	Hitro segrevanje	Ta stopnja moč je idealna za hitro zvišanje temperature Jedi do vrelišča v primeru vode oziroma za hitro segrevanje tekovi din pr kuhanju.
	8-9	Cvrtje - vretje	Ta stopnja moč je idealna za praženje, začetno kuhanje, cvrtje globoko zamrzjenih Jedi in hitro zavretje.
Visoka moč	7-8	Praženje - vretje - pečenje na Žaru	Ta funkcija je idealna za praženje, vzdriževanje vretja, kuhanje in pečenje na Žaru (krajši Čas, 5-10 minut).
	6-7	Praženje - kuhanje - dušenje - pečenje na Žaru	Ta funkcija je idealna za praženje, vzdriževanje počasnega vretja, kuhanje in pečenje na Žaru (srednje dolgo Časa, 10-20 minut)
Srednje visoka moč	4-5	Kuhanje - dušenje - praženje - pečenje na Žaru	Ta funkcija je idealna za dušenje, vzdriževanje počasnega vretja, kuhanje (dolgo Časa). Mešanje testenin z omako.
	3-4	Kuhanje - vretje - zgoščevanje - zgoščevanje testenin z omako	Ta funkcija je idealna za dolgotrajno kuhanje (riž, omake, pečenka, ribe) z dodano tekovi(npr. voda, vino, juha, mleko) ter za zgoščevanje testenin z omako.
	2-3	Kuhanje - vretje - zgoščevanje - zgoščevanje testenin z omako	Idealna je za dolgotrajno kuhanje (za količine, manjše od enega litra: riž, omake, pečenka, ribe) z dodano tekovi(npr. voda, vino, juha, mleko).
Nizka moč	1-2	Topljenje - odmrzovanje - ohranjanje toplih Jedi - zgoščevanje testenin z omako	Ta funkcija je idealna za topljenje masla, nežno topljenje Čokolade, odmrzovanje manjših količin hrane.
	1	Topljenje - odmrzovanje - ohranjanje toplih Jedi - zgoščevanje testenin z omako	Ta funkcija je idealna za ohranjanje toptlope pravkar prijavleni hemi manjših količin ali segrevanje crožnikov ter zgoščevanje rižot.
OFF	Nična moč	Odagalna povrsina	Kuhalna plošča v stanju prijavlenosti ali ugasnjena (prisotna je lahko preostala toplota po zaključku kuhanja, na kar opozjara oznaka H-L-O).

Tabela Časov kuhanja

Vrstaživila	Jed ali način priprave	Stopnja moči in potek kuhanja
		Prva faza	Moč	Druga faza	Moč
Testenine, riž	Sveže testenine	Segrevanje vode	Booster-9	Kuhanje testenin in vzdriževanje vretja	7-8
	Sveže testenine	Segrevanje vode	Booster-9	Kuhanje testenin in vzdriževanje vretja	7-8
	Kuhani riž	Segrevanje vode	Booster-9	Kuhanje testenin in vzdriževanje vretja	5-6
	Rizota	Cvrtje in pečenje	7-8	Kuhanje	4-5
Zelenjava, stroćnice	Kuhani	Segrevanje vode	Booster-9	Kuhanje	6-7
	Cvrti	Segrevanje olja	9	Cvrtje	8-9
	Praženi	Segrevanje pripopomoška	7-8	Kuhanje	6-7
	Dušeni	Segrevanje pripopomoška	7-8	Kuhanje	3-4
	Popečeni	Segrevanje pripopomoška	7-8	Praženje	7-8
Meso	Pečenka	Hitro pečenje mesa na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
	Nažaru	Predgretje posode	7-8	Pečenje nažaru na obeh straneh	7-8
	Praženo	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje	4-5
	Dušene	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
Ribe	Nažaru	Predgretje posode	7-8	Kuhanje	7-8
	Dušene	Praženje na olju (na maslu pri moči 6)	7-8	Kuhanje	3-4
	Cvrte	Segrevanje olja ali maščobe	8-9	Cvrtje	7-8
Jajca	Ocvrta	Segrevanje ponve z maslom ali maščobo	6	Kuhanje	6-7
	Omleta	Segrevanje ponve z maslom ali maščobo	6	Kuhanje	5-6
	Mehko/trdo kuhana	Segrevanje vode	Booster-9	Kuhanje	5-6
	Palačinke	Segrevanje ponve z maslom	6	Kuhanje	6-7
Omake	Paradižnikova	Praženje na olju (na maslu pri moči 6)	6-7	Kuhanje	3-4
	Ragu	Praženje na olju (na maslu pri moči 6)	6-7	Kuhanje	3-4
	Bešamel	priprava osnove (topljenje masla in moke)	5-6	Rahlo vretje	3-4
Sladice, kreme	Slaščićarska krema	Zavretje mleka	4-5	Vzdriževanje počasnegа vretja	4-5
	Pudingi	Zavretje mleka	4-5	Vzdriževanje počasnegа vretja	2-3
	Mlečni riž	Segrevanje mleka	5-6	Vzdriževanje počasnegа vretja	2-3

Vzdrzevaanjee

Vzdrževanje kuhalne povrsine

Pozor! Pred vsakim cischenjem ali vzdhrzevanjem se prepricajte, da so kuhalisca ugasnjena in da nobena od signalnih luck preosteale toplote ne sveti.

Cischenje

Kuhalno plosco je treba očistiti po vsaki uporabi.

Pomembno:

Ne uporabljaite grobih in zičnih gob. Z uporabo le-teh se s Časom steklo poskoduje.

Ne uporabljaje jedkih kemicnih cistil, kot so razprsila za peice ali odstranjevalci madezev.

Po vsaki uporabi počakajte, da se kuhalna plošča ohladi, nato pa z nje očistite zapečeno hrano in madeže.

Sladkor in zivila z visoko vsebstojo sladkorja poškodujejo kuhnalno plošćo in jih je treba takoj odstraniti.

Sol, sladkor in pesek lahko opraskajo stekleno povrsino.

Za ciscenje kuhalne plošće uporabite mehko krpo, papirnate kuhinjske brisacé ali posebne izdelke za ciscenje kuhalnih plošć (upostevajte navodila proizvajalca).

NE UPORABLJAJTE PARNIH CISTILNIKOV!!!

Pomembno:

V primeru nezgodnih in obseznih razlitij tekocin iz posode, lahko ukrepate z izpustnim ventilom, ki se nahaja v spodnjem delu izdelka, da takto odstranite vse ostanke in opravite ciscenje s popolno higiensko varnostjo.

SI. 16

Za popolnejse in temeljitejse cischenje lahko povsem odstranite spodnjos posodo

Sika 18 18.3

Vzdrževanje sesalnika

Cischenje

Za ciscnje uporabljate IzKLJUCNO SAMO krpo, navlazeno z nevtralnim tekočim cistilom. NE UPORABLJAJE ORODJA ALI CISTILNIH PRIPOMOCKOV!

Izgibajte se uporabi grobih izdelkov.

NE UPORABLJAJTE ALKOHOLA!

Maścobni filter

Zadržuje delce masćob, ki se sprošćajo med kuhanjem.

Očistiti ga je potrebno enkrat mesećno (ali ko sistem za prikaz zasićenosti filtrov javla to potrebnost) z neagresivnimi Čistili, roćno ali v povimalnem stroju z nizko temperato in s kratkim ciklom.

S pranjem v pomivalnem stroju kovinski maščobni filter lahko zbledi, toda lastnosti filtriranja se v nicemer ne spremenijo.

Sika 15

Filter Z Aktivnim Ogljem - Keramicien

(samo razlicice s filtriranjem)

Zadržuje neprijjetne vonjave kuhanja

Izdelek je opremlijen s stirimi kompleti filtrov, ki z aktivnim ogljem zadržijo vonjave. Aktivno oglje je vgrajeno v keramično strukturo, s katero je lahko in povsem dostopno za nečistoco, s tem tvori zelo veliko vpojno povrsino.

Zasicenost keramicinih filtrov z aktivnim ogljem se pojavipo bolj ali manj dolgotrajno uporabo,odvisno od vrste kuhinje in redega cišcenja masčobnegafiltera. Te filtre vonjav se vsake 2-3 mesece lahko toplotno regenera r pečici, segreti na 200^ ,v45 minutah.Regeneriranje omogoca trajnost filtrov naječ 5 let.

Slika 17 → 17.13

Odpravljanetzav

Napaka je lahko posledica manjse tezave, ki jo lahko sami odpravite s pomočjo naslednjih navodil. Ne poskušajte z nadalnjimi popravili, Če ta navodila ne pomagajo v posameznemprimeru.

POZOR

Popravila naprave lahko izvedeismo usposobljen serviser. Neustrezno opravljena popravila lahko privedejo do tveganje za uporabnika. Ce vaš aparat potrebuje popravilo, se obrnite na center za pomoč strankam.

PROBLEM	MOŽEN VZROK	REŠITEV
Kaj naj storim, Če kuhalna območja ne delujejo?	Varovalka v ožičenju hiše ni nedotaknjena Ni Posode na kuhalnem območju.	Če varovalka izpade večkrat zapored,Pokličite pooblasčenega elektricarjaLonec postavite na kuhalno površino.
Kaj naj storim, Če se kuhinjske površine ne bodo vklopile?	Nadzorna plošča je delno prekrita z vražno krpo ali tekovićino.	Očistite nadzorno plošćo

INFORMACIJSKA KODA	OPIS	MOŽNI VZROKI	REŠITEV
E2	Upravljanje se izklopi zaradi previsoke temperature	Notranja temperatura elektronsih delov je previsoka	Počakajte, da se kuhalna plošća ohladi, preden jo znova uporabite
ERR03 + zvočni signal	Zaznano je neprekinjeno (stalen) aktiviranje tipko. Vmesnik ugasne po 10. sekundah.	Voda, posoda ali kuhinjski pribor na uporabnišekem vmesniku.	Očistite površino, morebitne predmete odstranite s površine.
Za vsa ostala sporocila o napakah (E...U...)	Pokličite servisno tehnčno službo in jim sporocite kodo napake

Podatkovni list (kuhalna plošča)

Ime dobavitelja	Samsung Electronics Co. Ltd
Identifikacja modela	NZ84T9747VK NZ84T9747UK
Vrsta kuhalne plošće	Vgrajena
Tecnologija ogrevanja	Indukcijske kuhalne površine in kuhalna območja
Število kuhalnih površin in/ali območij	4
Za krožne kuhalne površine ali območja: premer uporabne površine za elektrICIne kuhalne površine (Ø)	18,9 cm, 22 cm
Poraba energije za kuhalno površino ali območje, izračunanana na kg (EC kuhanje na elektriko)	Ø 15,0 cm: 195,8 Wh/kg
	Ø 24,0 cm: 175,2 Wh/kg
	Ø 21,0 cm: 192 Wh/kg
	Ø 18,0 cm: 193,6 Wh/kg
	Ø 21,0 cm: 194,4 Wh/kg
Poraba energije za kuhalno plošćo, izračunanana na kg (ES elektrICIna kuhalna plošća)	190,2 Wh/kg

• Podatki, doloceni v skladu s standardom EN 60350-2 / A11 in uredbami Komisije (EU) št. 66/2014.

Nasveti za varcevanje z energijo

Priporocila za njbjlje rezultate:

• Uporabljaje lance in ponve s premerom dna, ki je enak premeru kuhalnega obmoja.
• Uporabljaje samo lance in ponve z ravnim dnom.
• Kadar je mogoce, med kuhanjem lonecPokrijte s Pokrovom
  Zelenjavo, krompir itd kuhajte v majhni količini vode, da zmanjsate ās kuhanja.

• Uporabite lonec pod pritiskom, kar še dodatno zmanjša porabo energije in Čas kuhanja
  Lonec postavite na sredino kuhnega območa, narisanaega na kuhnali plošči.

• Za podatke iz tehnicega lista izdelka Kuhalne plošće, poglejte papir, ki je prilozhen v škatli za pakiranje.

KK-Montajday MeH NaJaIaHy

Hyckaybl

OcbI HcyckayIbIKTa naJaIaNbIINFaH 6eJrInep

ECKEPTY

Abyip aam xapaKaTbHa Hemece eJImre eKe n cokTbpaTbH KayiInTep Hemece Kayinci3 Taxipnbep.

AБАЛAHьI3

3JNeKtp TOrbHa Tycyre, aam JapaKaTaBHa HeMece MyIiK 3aKbIMbHa eKeN cOKTbPaTbH KayiTep Hemece KayiCi3 ToxKiip6eJep.

ECKEPTNE

PaiIaJIbKeHecTepeMeH HcyKaynap

OcbI eckepTy 6enriuenepi MeH TaH6anapbE3iH3iH JkHe 6ackaIapdbH JkapaKaTTaHybIH aIbIH any yuiH 6epinreH.

Onapb6yKnbTnaiOpbHdaHb3.Ocb6eimdi OKbIaH coH, OHb 6oJaWakTa aHbKtama peTiHde naDanaHy yuH kayinci3 jepre caKtan KoBbH3.

Ocbl HycKayIbIKTa 6epiIreH HyCKayIapDbI KaTaH

KaJaFanaHbI3. OcbI HcayIbIKTa 6epiInreHcayapdbIH
