Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Anzahl der Kochzonen	4 Induktionszonen
Leistungsstufen	9 Stufen (1-9) + Boost (P)
Bridge-Funktion	Ja, vereint zwei Zonen für eine große Kochfläche
Temperature Manager	Ja, voreingestellte Temperatureinstellungen (Schmelzen, Aufwärmen, Köcheln)
Zusätzliche Funktionen	Timer, Eieruhr, Pause, Recall, automatisches Aufwärmen, Leistungsbegrenzung
Haubentyp	Integriert, Abluft- oder Umluftbetrieb
Abluftgeschwindigkeiten	10 Stufen (0-10) + automatisch
Filter	Metallfettfilter (waschbar) und keramische Aktivkohlefilter (regenerierbar)
Filtersättigungsanzeige	Ja, dedizierte LED (dauerhaft für Fett, blinkend für Kohle)
Automatikfunktion der Haube	Ja, passt die Geschwindigkeit an die Kochstufe an
Sicherheit	Kindersicherung, Tastensperre, Topferkennung, automatische Abschaltung, Sicherheitsabschaltung
Stromversorgung	Festanschluss, 220-240 V, max. Leistung 7,4 kW (einstellbar über Leistungsbegrenzung)
Installation	Einbau in Arbeitsplatte (Dicke 2-6 cm), Mindestabstand zur Wand vorne 5 cm, seitlich 4 cm, oben 50 cm
Reinigung	Glaskeramikfläche: weiches Tuch und mildes Reinigungsmittel; Fettfilter: Geschirrspüler oder manuell; Aktivkohlefilter: Regeneration im Ofen bei 200°C 45 min alle 2-3 Monate
Energieverbrauch	190,2 Wh/kg für das Kochfeld (gemäß EN 60350-2)
Gewicht	Nicht in der Anleitung angegeben (Schätzung: ca. 25-35 kg)
Abmessungen (B x T x H)	Nicht in der Anleitung angegeben (typisch für 4 Zonen: ca. 77 x 52 cm)

Häufig gestellte Fragen - NZ84T9747UK/UR - NZ84T9747VK/UR SAMSUNG

Wie reinige ich die Glaskeramik-Kochfläche?

Verwenden Sie ein weiches Tuch oder Küchenpapier mit einem speziellen Reiniger für Glaskeramik. Vermeiden Sie scheuernde Schwämme und aggressive Chemikalien. Entfernen Sie sofort zuckerhaltige Rückstände, um Schäden an der Oberfläche zu vermeiden.

Wie oft sollte der Fettfilter gereinigt werden?

Der Fettfilter sollte mindestens einmal im Monat gereinigt werden oder wenn die Filtersättigungsanzeige aufleuchtet. Er kann von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden.

Wie regeneriere ich die keramischen Aktivkohlefilter?

Die keramischen Geruchsfilter werden alle 2 bis 3 Monate in einem auf 200°C vorgeheizten Ofen 45 Minuten lang regeneriert. Dies ermöglicht eine maximale Lebensdauer von 5 Jahren.

Was tun, wenn die Dunstabzugshaube nicht funktioniert oder die Kochzonen nicht angehen?

Überprüfen Sie zunächst die Sicherung des Stromkreises. Stellen Sie sicher, dass ein Topf auf der Kochzone steht. Wenn das Bedienfeld feucht ist, reinigen Sie es. Bei Fehlercodes wie E2 oder ERR03 schlagen Sie in der Anleitung nach spezifischen Lösungen.

Wie aktiviere ich die Leistungsbegrenzungsfunktion?

Bei ausgeschalteter Platte und ohne Drücken der ON/OFF-Taste das Gerät einstecken. Innerhalb von 2 Minuten die Tasten Key Lock und Pause gedrückt halten, bis ein Signalton ertönt, dann folgen Sie der Anleitung, um die maximale Leistung (4,5 kW oder 7,4 kW) einzustellen.

Kann ich Kupfer- oder Aluminiumtöpfe auf dem Induktionskochfeld verwenden?

Nein, nur Töpfe mit ferromagnetischem Boden (magnetisch) sind geeignet. Überprüfen Sie mit einem Magneten. Verwenden Sie Gefäße mit flachem Boden und einem der Kochzone angepassten Durchmesser.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Gerät aus und entfernen Sie die Töpfe. Halten Sie gleichzeitig die Tasten Key Lock und Pause gedrückt, bis ein Signalton ertönt und 'L' angezeigt wird. Wiederholen Sie den Vorgang zum Deaktivieren.

Was bedeutet der Code 'H' auf dem Display der Kochzonen?

'H' zeigt an, dass die Kochzone noch heiß ist (Restwärme). Berühren Sie die Zone nicht, bis die Anzeige erlischt.

Wie verwende ich die Bridge-Funktion?

Wählen Sie gleichzeitig die beiden Kochzonen aus, die Sie kombinieren möchten (eine 'Master' und eine 'Secondary'). Die Bridge-Anzeige leuchtet auf. Verwenden Sie den Auswahlregler der Master-Zone, um die Leistung einzustellen. Wiederholen Sie den Vorgang zum Deaktivieren.

Ist für die Installation ein qualifizierter Elektriker erforderlich?

Ja, die elektrische und mechanische Installation muss von einem qualifizierten Techniker durchgeführt werden. Das Gerät muss fest an den Stromkreis mit einem allpoligen Schalter angeschlossen werden. Beachten Sie die örtlichen Sicherheitsvorschriften.

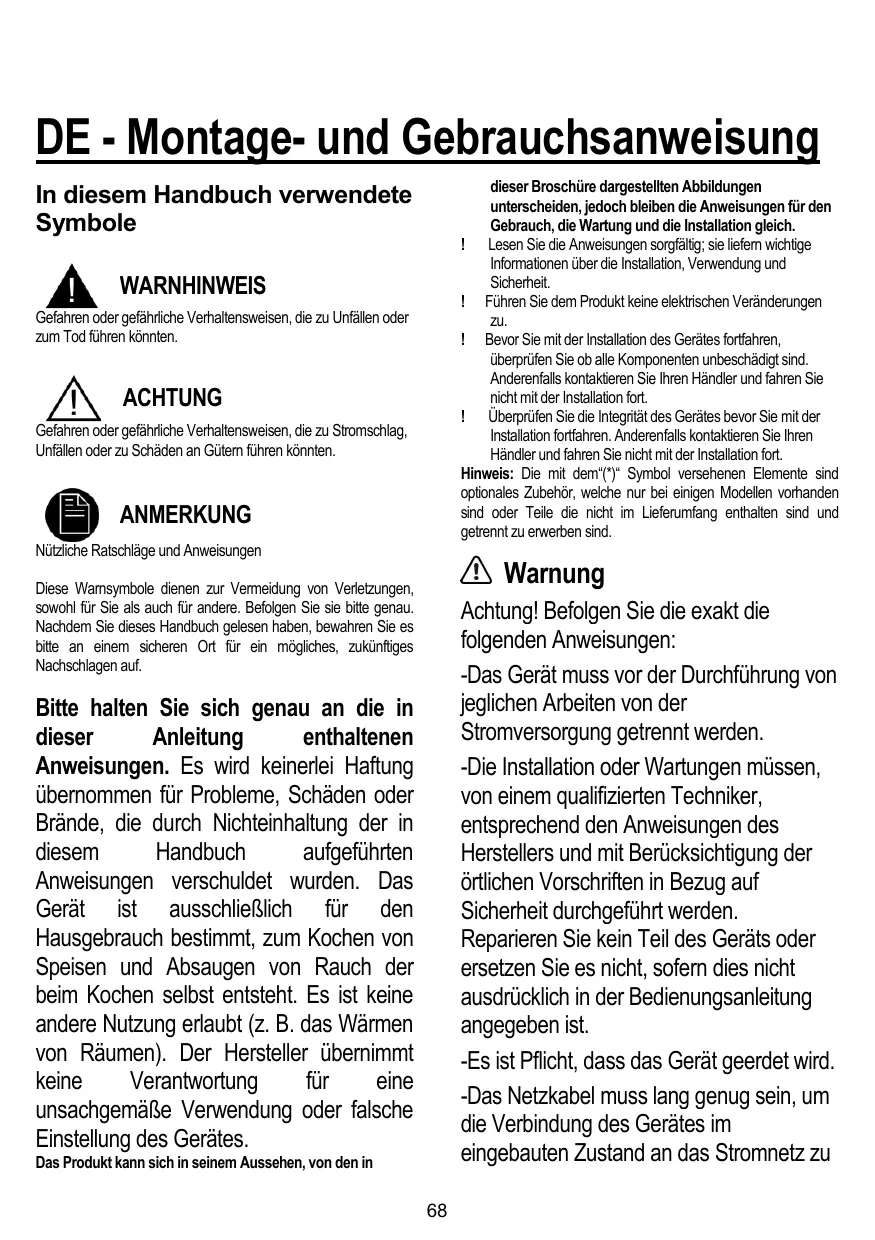

BEDIENUNGSANLEITUNG NZ84T9747UK/UR - NZ84T9747VK/UR SAMSUNG

DE Montage- und Gebrauchsanweisung

DE - Montage- und Gebrauchsanweisung

In thisem Handbuch verwendete Symbole

WARNHINWEIS

Gefahren oder gefährliche Verhaltensweisen, die zu Unfallen oder zum Tod führen konnten.

ACHTUNG

Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfallen oder zu Schäden an Gütem führen können.

ANMERKUNG

Nutzliche Ratschlage und Anweisungen

These Warningsbomle dieren zur Vermeidung von Verletzungen, sowohl für Sie als auch für andere. Befolgen Sie sieitte genau. Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem sicheren Ort fur ein mögliches, zukünftiges Nachschlagen auf.

Bitte halten Sie sich genau an die in dieser Anleitung enthaltenen

Anweisungen. Es wird keinerlei Haftung übernommen für Probleme, Schäden oder Brände, die durch Nichteinhaltung der in thism Handbuch aufgeführten Anweisungen verschuldet wurden. Das Gerät ist ausschließlich für den Hausgebrauch bestimmt, zum Kochen von Speisen und Absaugen von Rauch der beim Kochen selbst entsteht. Es ist keine andere Nutzung erlaubt (z. B. das Wärmen von Räumen). Der Hersteller übernimmt keine Verantwortung für eine unsachgemäß Verwendung oder falsche Einstellung des Gerätes.

Das Produkt kann sich in seinem Aussehen, von den in

dieser Broschüre dargestellen Abbildungen unterschieden, jedoch bleiben die Anweisungen für den Gebrauch, die Wartung und die Installation gleich.

! Lesen Sie die Anweisungen sorgfältig; sie liefern wichtige Informationen über die Installation, Verwendung und Sicherheit.
! Führn Sie dem Produkt keine elektrischen Veränderungen zu.
! Bevor Sie mit der Installation des Gerätes fortfahren, überprüfen Sie ob alle Componenten unbeschädigt sind. Anderenfalls kontaktieren Sie ihren Handler und fahren Sie nicht mit der Installation fort.
! Überprüfen Sie die Integrität des Gerätes bevor Sie mit der Installation fortfahren. Anderenfalls kontaktieren Sie ihren Handler und fahren Sie nicht mit der Installation fort.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

Achtung! Befolgen Sie die exakt die folgenden Anweisungen:

-Das Gerät muss vor der Durchführung von jeglichen Arbeiten von der Stromversorgung getrennt werden.

Die Installation oder Wartungen müssen, von einem qualifizierten Techniker, entsprechend den Anweisungen des Herstellers und mit Berücksichtigung der örtlichen Vorschriften in Bezug auf Sicherheit durchgeführt werden.

Repairen Sie kein Teil des Geräts oder ersetzen Sie es nicht, sofern dies nicht ausdrücklich in der Bedienungsanleitung angegeben ist.

-Es ist Pflicht, dass das Gerät geerdet wird.

-Das Netzkabel muss lang genug sein, um die Verbindung des Gerätes im eingebauten Zustand an das Stromnetz zu

ermöglichen.

-Damit die Installation den aktuellen Sicherheitsbestimmungen entspricht, muss ein Leitungsschutzschalter eingebaut sein, der die vollständige Trennung vom Netz, unter den Bedingungen der Überspannungskategorie III, in Übereinstimmung mit den Installationsanweisungen, gewährleisten.

-Keine Mehrfachsteckdosen oder Verlängerungskabel verwenden.

-Wenn die Installation abgeschlossen ist,
müssen die elektrischen Componenten,
dem Benutzer unzugänglich sein.

-Das Gerät und seine zugänglichen Teile werden bei Betrieb besteht. Achten Sie daraufuf, die erhitzten Elemente nicht zu berühren.

• Achten Sie daraufuf, dass Kinder nicht mit dem Gerät speilen; behalten Sie ihre Kinder im Auge und halten Sie sie vom Gerät fern, da die zugänglichen Teile während des Betriebs heißt werden konnen.

• Für Menschen mit Herzschrittmachern und aktiven Implantaten ist es wichtig, vor dem Gebrauch des Induktionsherdes, zu überprüfen, ob Ihr Herzschrittmacher mit dem Gerät kompatibel ist.

.-Während und nach dem Gebrauch die Heizelemente des Gerätes nicht berühren.

-Vermeiden Sie den Kontakt mit Tuchern oder anderen brennbaren Materialien, bis nicht alle Komponenten des Gerätes ausreichend abgekühlt sind, brandrisiko

-Auf dem Gerät oder in dessen Höhe keine brennbaren Materialien abstellen.

-Überhitzte Fette und Öle können leicht Feuer fangen. Überwachen Sie das Kochen von Lebensmitteln, die reich an Fett und Öl sind.

-Falls die Oberfläche rissig wird, schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlages zu vermeiden.

-Das Gerät ist nicht damit bestimmt, mit Hilfe eines externen Timers (Zeitschaltuhr) oder einer separaten Fernbedienung, in Betrieb genommen zu werden.

-Das unbeaufsichtigte Kochen auf einem Herd, mit Öl oder Fett, kann gefährlich sein und zu einem Brand führen.

• Der Kochvorgang muss überwacht werden. Auch ein kurzer Kochvorgang muss kontinuierlich überwacht werden.

• Versuchen Sie NIE Flammen mit Wasser zu löschen. Im Gegenteil, schalten Sie zuerst das Gerät aus und ersticken Sie die Flammen dann zum Beispiel mit einem Deckel oder einer Löschdecke. Brandgefahr: Stellen Sie keine Gegenstände auf der Kochflächen ab.

• Keine Dampfreiniger verwenden, stromschlagrisiko

-Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf der Oberfläche des Kochfeldes ab, da sie sich überhitzen können.

• Bevor Sie diesen Modell an das Stromnetz anschließen: Überprüfen Sie das Typenschild (auf der Unterseite des Geräts), um sicherzustellen, dass die Spannung und die Stromversorgung dem des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall

rufen Sie einen qualifizierten Elektriker.

Wichtig:

• Nach dem Gebrauch schalten Sie das Kochfeld an seinem Steuergerät aus und verlassen Sie sich nicht auf den Sensor.
• Vermeiden Sie das Verschüttten von Flüssigkeiten, indem Sie, beim Kochen oder Erhitzen von Flüssigkeiten, die Wärmezuführ reduzieren.
• Lassen Sie auf den eingeschalteten Kochflächen keine leeren Töppe oder Pfannen stehen und stellen Sie keinesfalls etwas ohne Kochgeschirr ab.
• Sobald sie mit dem Kochen fertig sind, schalten Sie das jeweilige Kochfeld aus.
• Benutzen Sie zum Kochen niemals Alufolie bzw. stellen Sie niemals etwas, das in Alufolie verpackt ist, direkt auf dem Kochfeld ab. Das Aluminium wurde schmelzen und Ihr Gerät irreparabel beschädigen.
• Erhitzen Sie niemals eine mit Nahrungsmittel gefüllte Dose oder Konserve aus Blech, ohne sie vorher geöffnet zu haben: Sie können explodieren! These Warningrichtet sich an alle Kochflächen.
• Das Verwenden einer erhöhten Leistung wie z.B. Die Booster Funktion ist für das Erwärmen einiger Flüssigkeiten wie z.B. von Frittieröl ungeeignet. Die erhöhte Hitze kõnte gefährlich sein. In solchen Fällen wird zu einer niedrigeren Stufe geraten.
• Das Kochgeschirr muss direkt auf dem Herd gestellt werden und muss zentriert werden. Auf keinen Fall irgendetwas

zwischen dem Kochgeschirr und dem Herd legen.

• Im Fall von erhöhter Temperatur sentk das Gerät automatisch die Stromzufuhr des jeweiligen Kochfeldes ab.

Vor jedem Reinigungseingriff oder Wartung, trennen Sie das Gerät vom Stromnetz indem Sie den Steckerziehen oder schalten Sie den Strom am Hauptschalter des Hauses im Sicherungskasten aus.

Verwenden Sie für alle Installations- und Wartungsarbeiten Handschuhe.

Das Gerät kann von Kindern, ab einem Alter von mindestens 8 Jahren, benutzt werden und von Menschen mit eingeschränkten physischen, motorischen oder geistigen Fähigkeiten oder Mängel an Erfahrung oder notwendiger Kenntnis, sofern sie unter Aufsicht stehen oder nach dem sie in die sichere Benutzung des Gerätes eingeführt wurden und sie sich den Gefahren, die von dem Gerät ausgegeben, bewusst sind.

Kinder sollen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen.

Die Reinigung und Wartungarf nicht von Kindern ohne Aufsicht durchgefuhrt werden.

Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Geräten mit Gasverbrennung oder andere Brennstoffe verwendet wird. Die Haube muss regelmäßig sowohl von Innen als auch von Außen gereinigt werden (MINDESTENS EINMAL PROMONAT), damit aber kein auf die Angaben

der Bedienungsanleitung befolgen.

Das nicht beachten der Vorgaben bezüglich der Reinigung der Haube und dem Erneuem bzw. Reinigen der Filter kann Brände verursachen.

Esiststrengstensverboten,Essenüber offener Flamme zu kochen.

Die Verwendung von offenen Flammen ist für die Filter schädlich und kann Brände verursachen und muss dazu in jeder Fall vermieden werden.

Jegliches Frittieren muss mit Sorgfalt erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fangen kann.

ACHTUNG: Wenn der Herd in Gebrauch ist, können die zugänglichen Teile der Haube heiß werden.

Achtung! Schließen Sie das Gerät nicht an das Stromnetz an, bis die Installation vollständig abgeschlossen ist.

Was die technischen und die

Sicherheitsmaßnahmen bezüglich dem Abzug der Dämpfe angeht, halten Sie sich strikt an die Vorschriften der örtlichen Behörden.

Die angesaugte Luftarf nicht über das selbst Abluftrohr abgeleitet werden, das für die Abfuhr von Rauchgasen, die durch Gasverbrennung oder die Verbrennung anderer Brennstoffen erzeugt werden, verwendetet wird.

Verwenden Sie die Haube nie ohne das Gitter korrekt eingebaut zu haben!

Bei der Montage, verwenden Sie nur die mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, erwerben Sie Schrauben gemäß der Vorgaben.

Verwenden Sie bei den Schrauben die richtige Länge, wie sie im

Montagehandbuch angegeben werden.
Wenn die Dunstabzugshaube und gleichzeitig andere Geräte, die eine andere Energiequelle als Strom haben, in Betrieb sind, daß der Unterdruck im Raum nicht mehr als 4 Pa überschreiben (4 x 10-5 bar)..

Es ist wichtig diese Anleitung aufzubewahren, um sie jederzeit heranziehen zu konnen. Im Falle eines Verkaufes, Abgabe oder Umzugs, stellen Sie safer, dass die Gebrauchsanweisung dem Produkt beigeufigt ist.

Dieses Gerät entspricht der EU-Richtlinie 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE-Richtlinie). Stellen Sie safer, dass these Gerät gemäß den Vorschriften entsorgt wird, so verhinder Sie mögliche negativen Folgen für die Umwelt und die Gesundheit.

Die Kennzechnung auf diesen Produkt oder den Begleitpapieren gibt an, dass diese Produkt nicht als Hausmüll entsorgt werden darf, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bei der Entsorgen beachten Sieitte die ortlichen Vorschriften. Weitere Informationen über die Behandlung, Verwertung und das Recycling这点es Produkte erhalten Sie in Ihrhom Rathaus, bei ihrer Müllabfuhr oder bei dem Handler, wo das Produkt erworbeneurdieeses Gerät wurde gemäß den folgenden Vorschriften entwickelt, getestet und hergestellt:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Leistung: EN / IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN / IEC 60704-1; EN / IEC 60704-2-13; EN / IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN / IEC 61000-3-3; EN / IEC 61000-3; EN 60350-2;-

• Empfehlungen für eine richtige Benutzung, um die Umweltbelastung zu reduzieren: Wenn Sie zu kochen beginnen, schalten Sie die Haube auf der niedrigsten Geschwindigkeit ein und setzen Sie sie nach Beendigung des Kochvorgangs noch für eine Minute eingeschaltet. Erhöhen Sie die Geschwindigkeit nur im Fall von großen Mengen an Rauch und Dampf und verwenden Sie die Booster-Funktion nur in extremen Fälle. Um die Effizienz der Reduktion von Gerüche aufrecht zu erhalten, ersetzen Sie wenn nötig, den/die Kohlefilter. Um die Effizienz des Fetffilters aufrecht zu erhalten, reinigen Sie diesen bei Bedarf. Zur Optimierung der Effizienz und um Gerausche zu minimieren, verwenden Sie beim Abluftsystem den maximalen Durchmesser der in thisem Handbuch angegeben ist.

Betriebsart

Kochen mit Induktion

Das Induktionskochsystem beruht auf dem physikalienchen Phenomen der magnetischen Induktion. Das wesentliche Merkmal these Systems ist die direkte Energieübertragung von dem Energiegenerator an den Topf.

Vorteile:

Wenn Sie dieses mit Elektroherden vergleichen, werden Sie feststellen, dass es:

-性和性能：
- -sicherer ist: niedrigere Temperatur auf der Glasoberfläche.
- Schneller ist: schnelleres Erhitzen von Gerichten.
- genauer ist: Kochfeld reagiert sofort auf ihre Befehle
- effizienter ist: 90% der aufgenommenen Energie wird in Wärme umgewandelt. Darüber hinaus wird die Wärmeübertragung sofort abgebrochen, sobald Sie die Pflanne von der Oberfläche entfern den und so unnötnige Wärmeverluste vermieden.

Kochgeschirr

Verwenden Sie nur Kochgeschirr, das mit dem Symbol

versehen ist.

Wichtig:

um dauerhafte Schäden an der Oberfläche des Kochfeldes zu vermeiden, verwenden Sie nicht:

• Behalter mit einem zu 100% flachen Boden.
• Metallbehälter mit emailiertem Boden.
• Behälter mit einem rauen Untergrund, um zu verhindern, dass die Oberfläche des Kochfeldes verkratzt wird.
• Stellen Sie niemals heiße Töpe und Pfannen auf der Oberfläche des Bedienfeldes ab.

Kochgeschirrmaterial

Das Induktionskochverfahren verwendet Magnetismus, um Wärme zu erzeugen. Das Kochgeschirr muss dazu Eisen enthalten. Sie können einfach mit einem Magneten überprüfen, ob eine Pflanne aus magnetischen Material besteht. Kochgeschirr ist ungeeignet, falls Sie keine magnetische Anziehungskraft erkennen können.

WICHTIG: Wenn die Töppe nicht die richtige große haben, werden sich die Kochfelder nicht einschalten.

Um den richtigen Durchmesser der Topfe in Bezug auf jedem einzelnie Feld festzustellen, ziehen Sie den illustrierten Teil dieser Gebrauchsanweisung zu Rate.

baEeOEEaee-aaO=

Um bessere Ergebnisse zu erhalten, empfehlen wir:

• Verwenden Sie nur Töppe und Pfannen, deren Bodendurchmesser mit dem des Kochfeldes übereinstimmt.
• Verwenden Sie nur Töppe und Pfannen mit flachem Boden.
• Wenn möglich, benutzen Sie einen Deckel während des Kochvorgangs.
• Kochen Sie Gemüse, Kartoffeln usw. mit einer geringen Menge an Wasser, um die Kochzeit zu reduzieren.

• Das Verwenden eines Schnellkochtopfs reduziert den Stromverbrauch und die Garzeit

• Stellen Sie den Topf in die Mitte des aufgezeichneten Kochfeldes.

Die Benutzung der Abzugshaube

Die Abzugshaube kann entweder im Abluftbetrieb oder im

Abluftbetrieb

Umluftbetrieb benutzt werden

Abb.7

Die Dämpfe werden durch eine Reihe von Rohren nach draußen geleitet (die als Sonderzubehör getrennt erworben werden müssen), welche an den mitgelieferten

Anschlussstutzen befestigt werden müssen.

Der Durchmesser des Abluftrohres muss mit dem des Anschlussrings übereinstimmen:

• Im Fall eines rechteckigen Austrits 222 x 89 mm
• Im Fall eines runden Austritts 0 150 mm (*)

Für weitere Informationen ziehen Sie die Seite über das Zubehör der Abzugshaube diesen Handbuchs zu Rate.

Abb. 7a-7b

Schlieben Sie das Gerät an Rohrleitungen und Wandabzuglöcher an, deren Durchmesser dem Luftauslass entsprechen (Anschlussstuten).

Die Verwendung von Rohren und Wandabzuglöchem mit einem kleineren Durchmesser wird eine Verringerung der Absaugleistung und eine drasticische Erhöhung des Gerauschpegels zur Folge haben.

Es wird davon diebesbezüglich keinerlei Verantwortung übernommen.

! Reduzieren Sie die Länge des Rohres auf das Notwendigste.

! Verwenden Sie ein Rohr mit einer möglichst geringen Anzahl an Kurven (maximal zugelassener Winkel: 90° ).

! Vermeiden Sie drastische Unterschiede im Durchmesser des Rohres.

Umluftbetrieb

Abb.8Die angesaugte Luft wird durch spezielle Fettfilter und Geruchsfilter gefiltert, bevor sie wieder dem Raum zugeführrt wird.

Das Produkt wird mit allem Notwendigsten geliefert, das Sie für eine Standardmontage, mit einem Luftauslass an der Vorderseite des Sockels, bestehtig.

Im Lieferumfang sind bereits vier Sätze Keramik-Filter mit Aktivkohle für hohe Leistung enthalten. Keramik-Filter sind innovative modulare Kohlefilter, der regenerierbar ist (Lesen Sie dazu auch im Kapitel „Wartung" den Abschnitt „Aktivkohlefilter").

Die physikalisch-chemischen Eigenschaften ermögen eine hohe Effizienz was die Aufnahme von Gerüchen betriff und lange mechanische Beständigkeit.

Für weitere Informationen konsultieren Sie die zum Zubehör des Umluftbetriebes gehörige Seite (im illustrierten Teil dieser Handbuchs).

Abb. 13b

Befestigung

Sowohl der elektrische Anschluss, als auch der Mechanische Einbau, damit nur von ausgebildetem Personal durchgefuhrt werden.

Das Elektro-Haushaltsgerät ist für den Einbau in eine Arbeitspläne mit einer Stärke von 2-6 cm bei einer TOP-Installation und 2,5 - 6 cm bei einer FLUSH-Installation hergestellt worden.

Der Mindestabstand zwischen dem Kochfeld und der Wand muss vorne mindestens 5 cm und an der Seite mindesten 4 cm und mindestens 50 cm zu den oberen Hängeschranken sein.

HINWEIS: Die empfohlenen Abstände sind Richtwerte: Bei der Planung der Räume müssen die Anweisungen des Herstellers der Kunden befolgt werden.

Elektrischer Anschluss

Abb.3

-Trennen Sie das Gerät vom Stromnetz
- Der Anschluss muss von qualifiziertem Personal, mit Kenntnisse über die Vorschriften bezüglich der Installation und Sicherheitsfragen, durchgeführt werden.
-Der Hersteller überimmt keine Verantwortung für Menschen, Tiere oder Dinge im Falle eines Nichtbeachtens der im vorangehenden Kapitel genommen Vorgaben.
-Das Netzkabel muss lang genug sein, um das Entfemen des Kochfeldes von der Arbeitsplatte zu erhögblichen,
- Stellen Sie sichere, dass die Spannung, die auf dem Typenschild auf der Unterseite des Gerätes angegeben ist, der des Hauses entspricht in dem es installiert wird.
-Verwenden Sie keine Verlägerungskabel.
- Die Erdung ist gesetzlich vorgeschrieben.
- Das Kabel für die Erdung muss 2cm länger als die anderen Kabel sein.
- Falls das Gerät nicht mit einem Netzkabel gefelfert wird, ist ein Leiter mit einem Querschnitt von mindestens 2,5 mm und einer Leistung bis 7200 Watt zu verwenden; während es für*höhere Spannungen 4 mm sein,Müssen.
- Das Kabelarf an keiner Stelle eine Temperatur von mehr als 50°C über der der Raumtemperatur erreichen.
- Das Gerät ist für einen dauerhaften Anschluss an das Stromnetz gedacht, deshalb muss der Anschluss an das Stromnetz über einen Fehlerstrom-Schutzschalter erfolgen, der die vollständige Trennung vom Stromnetz unter der oben genannten Überspannungskategorie III garantiert und nach dem Einbau möglich erreichbar ist.

Achtung! Bevor Sie die Stromversorgung wiederherstellen und ihre korrekte Funktion überprüfen, überprüfen Sie immer ob das Netzkabel korrekt angeschlossen ist.

Achtung! Der Austausch des Verbindungskabels muss von einem autorisierten Servicemitarbeiter durchgeführt werden oder von einer Person mit ähnlicher Eignung.

Hinweis: Das Produkt ist mit der Funktion „Power Limitator" (Leistungsbegrenzung) ausgestellt, die es ermöglich einen maximalen Grenzwert bezüglich der kW Aufnahme einzustellen.

Die Einstellung muss bei Anschluss des Gerätes an das Stromnetz oder bei einer Wiederherstellung des Stromnetzes selbst durchgeführt werden (innerhalb der darauffolgenden 2 Minuten). Für die Abfolge zur Einstellung der Leistungsbegrenzung konsultieren Sie these Handbuch im Abschnitt „Betrieb".

Montage

Vor dem Einbau:

• Nachdem Sie das Produkts ausgepackt haben, stellen Sie sicher, dass es keine Schäden während des Transports erlitten hat und im Falle von Problemen, kontaktieren Sie ihren Handler oder den Kundendienst, bevor Sie mit dem Einbau fortfahren.
• Überprüfen Sie, ob das erworbene Produkt von seinen Ausmaßen, in den von Ohnen ausgewählten Einbauort, passst.
• Überprüfen Sie, dass sich im Inneren der Verpackung keine Zubehörteile (wie z.B. Tüchten mit Schrauben, Garantie etc.) befinden (aus Transportgründen), welche gegebenenfalls entmet und aufbewährt werden müssen.
• Stellen Sie des weiteren sicher, dass in der Höhe des Montagebereichs eine Steckdose zur Verfugung stehen.

Überprüfung des Einbauorts:

• Das Gerätarf nicht über folgenden Geräten eingebaut werden: Geräte die der Kühlung dienen, Geschirrspulmaschinen, Herde, Öfen, Waschmaschinen und Trocknern.
• Alle Schneiarbeiten am Einbauort müssen vor dem Einsetzen des Kochfeldes durchgeführt werden und Holzspitter oder Sagespane müssen gründlich entfern werden.

WICHTIG: Verwenden Sie einen Dichtkleber (1 Komponente) mit einer Temperaturbestandigkeit bis 250°C ;

Vor dem Einbau müssen alle Oberflächen gründlich gereinigt werden um alle Substanzen, die eine Haftung beeinträchtigen konnten, zu beseitigen. (z.B.: Trennmittel,

Konservierungsstoffe, Fette, Ole, Staub, Rückstände alter Klebstoffe etc.);

Der Klebstoff muss gleichmäßig über den gesamten Umfang des Rahmens verteil werden;

nach dem Einkleben muss der Kleber für etwa 24 Stunden trocknen.

ACHTUNG! Die mangelhafte Verwendung von Schrauben und anderen Befestigungselementen, gemäß dieser Anleitung, kann Gefahren elektrischen Ursprungs verursachen

Hinweis: Für den korrekten Einbau these Gerätes ist es empfehlenswert die Rohre mit einem Klebeband, mit folgenden Eigenschaften, zu umwickeln:

• Elastisches Klebeband aus weichem PVC mit einem Klebstoff auf Acrylsäure Basis
• Entsprechend der DIN EN 60454 Norm
  -Schwerentflammbar
• Sehr gute Alterungsbeständigkeit
• Beständig gegen Temperaturschwankungen
• Einsetzbar bei niedrigen Temperaturen

Betrieb

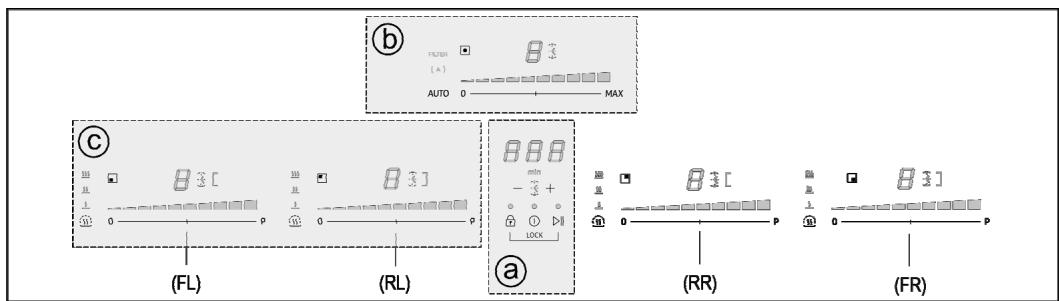

Bedienfeldanordnung

Anmerkung: Um die Steuerungen zu wahlen, ist es ausreichend, die Symbole, die sie darstellen, zu berühren (drucken)

	Tasten	Display / LED
aHaupt/Zeitsteuerung	1. ON/OFF des Kochfelds / Wrasenabzugs für das Kochfeld2. Zeitwert erhöhen3. Zeitwert kleiner stellen* 2+3. Timer einschalten4. Tastensperre5. Pause / Recall* 4+5. Kindersicherung	A. Timer-DisplayB. Timeranzeige lauft
bWrasenabzugsteuerung	6. Wrasenabzugauswahl* Abzugsgeschwindigkeit (Leistung) größter/kleiner stellen7. Einschaltung der Automatk Funktionen*Filtersätigung Reset	C. FilterwartungsanzeigeD. Anzeige für automatische AbzugsfunktionE. Timeranzeige lauftF. Ansicht der Abzugsgeschwindigkeit (Leistung)G. Display des Wrasenabzugs
cKochfeldsteuerung	8. Kochzonenauswahl* Leistungsstufe größter/kleiner stellen9. Einschaltung des Temperaturmanagers	H. Anzeige der KochzonenpositionI. Ansicht der LeistungsstufeJ. KochzonendisplayK. Display für das TemperaturmanagementL. Bridgeanzeige lauft

VERWENDUNG DES KOUCHFELDS

Was vor dem Beginn zu wissen ist:

Alle Funktionen theses Kochfelds wurden unter Beachtung der strengsten Sicherheitsvorschriften geplant.

AusthisemGrund:

• Einige Funktionen aktivieren sich nicht oder deaktivieren sich automatisch in Abwesenheit von Töpfen auf dem Herd oder wenn diese falsch positioniert sind.
• In anderen Fällen deaktivieren sich die aktivierten Funktionen automatisch nach weniger Sekunden, wenn die gewährte Funktion eine weitere Einstellung, die nicht eingegeben wurde, besteht (z.B.: "Das Kochfeld einschalten" ohne "Den Kochbereich wahren" und die "Betriebstemperatur", oder die "Funktion Lock" oder diejenige des "Timer").

Verwendung konnte das Abschalten des Kochbereichs nicht umgehend erfolgen, da er sich in Phase der Abkühlung befindet; auf dem Display der Kochbereiche erscheint das Symbol “H”, um anzuzeigen, dass er sich in dieser Phase befindet.

Warten Sie ab, dass das Display ausgeht, bevor Sie sich dem Kochbereichnahme.

Display Kochbereich

Auf den Displays bezüglich der Kochbereiche wird Folgendes angezeigt:

Eingeschalteter Kochbereich	0
Kochstufe	1...9-P
Restwärmeanzeige	H
Topferkennung	-
Funktion Temperatur-Managersaktiv	U
Funktion Kindersicherung aktiv	L
Funktion Pause	H
Funktion Ankochautomatik	A

Eigenschaften des Kochfelds

Aktivierung Kochfeld

Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf dem Kochfeld: Der Heizprozess startet nicht oder unterbricht sich im Falle der Abwesenheit oder Entfernung der Töpfe.

Topferkennung

Das Produkt erfasst automatisch das Vorhandsein von Töfen auf den Kochbereichen.

Sicherheitsabschaltung

Aus Sicherheitsgründen besitzt jeder Kochbereich eine maximale Betriebsdauer, die vom eingestallen Leistungsnaiveau abhängt.

Restwärmeanzeige

Beim Abschalten von einem oder mehreren Kochbereichen wird die Anwesenheit von Restwärme mit entsprechendem optischen Signal auf dem Display des bezüglichchen Kochbereichs durch das Symbol H angezeigt.

Funktionsweise

Anmerkung: Zur Aktivierung jeglicher Funktion ist es vorher notwendig, den gewünschten Bereich zu aktivieren

Einschalten

EIN/AUS Kochfeld/ Geblase drucken (berühren)

Die Kontrollampe leuchtet zur Anzeige auf, dass das Kochfeld/ Gebläse bereit zur Verwendung ist

Zum Abschalten erneut drücken

Anmerkung: These Funktion hat den Vorrang vor allen anderen.

Wahl der Kochbereiche

Die Auswahlleiste (8) entsprechend des gewünschten Kochbereichs berühren (drücken).

9 Leistungsstufen

Das Feld besitz 9 Leistungsstufen

Mit den Fingem langs der Auswahlleiste (8) berühren und durchlaufen:

nach rechts, um die Leistungsstufe zu erhöhen;

nach links, um die Leistungsstufe zu senken;

Power-Funktion

Das Produkt ist mit einer zusätzlichen Leistungsstufe ausgestattet (über der Stufe 9), die für 10 Minuten aktiv bleibt, danach keht die Leistung auf die vorhergehende Stufe zurück.

Mit den Fingern langs der Auswahlleiste (8) (über der Stufe 3) berühren und durchlaufen und die Power-Funktion aktivieren

Die Power-Funktion wird auf dem Display des Kochbereichs mit dem Symbol" angezeigt

Bridge-Funktion

These Funktion verbindet zwei übereinanderliegenden Kochzonen miteinander. Sie Funktionieren dann wie eine Kochzone. These Funktion erlaubt ein gleichmäßiges Garen mit Backformen und Töpfen von größeren Abmessungen.

Esistmoglich,denvorderenKochbereich“Master”in Kombinationmit dementsprechendenhinteren

"Nibenbereich" zu verwenden

(konsultieren Sie, um zu prufen, auf welchen Bereichen diese Funktion vorgesehen ist, den Teil der Abbildungen theses Handbuchs).

Um die Bridge-Funktion zu aktivieren:

• gleichzeitig die beiden Kochbereiche, die man zu verwenden wünscht, wahren
• die Anzeige Bridge (L) des Kochbereichs "Nebenbereich" leuchtet auf
• durch die Auswahlleiste (8) des Kochbereichs "Master" ist es möglich, die Betriebsstufe einzustellen
• um die Bridge-Funktion zu deaktivieren, ist es ausreichend, die gleiche Prozedur der Aktivierung zu wiederholen

- Temperatur-Manager

Temperature Manager ist eine Funktion, die erlaubt, die voreingestellte Temperatur geeigneter einzustellen, um die gewünsche Art von Ergebnis zu erhalten (konsultieren Sie die Tabelle Temperatur-Manager am Ende thesek Kapitals). Wahlen Sie den gewünschten Kochbereich.

• Drücken Sie ein- oder mehrmals (9), um die geeignetste Stufe zu wahlen:

	Schmelzen*	S
	Erwämen*	SS
	Köcheln*	SSS
*Konsultieren Sie die Tabelle Temperature Manager am Ende diesen Kapitels.

• Drücken Sie erneut, um abzuschalten.

Auf dem Display des Kochbereichs, der mit Temperature Manager in Betrieb ist, erscheidt das Symbol “ U ”

Tastensperre

Die Tastensperre erlaubt, die Einstellungen des Felds zu blockieren, um unbeabsichtigte Änderungen zu verhindern und darauf die bereits eingestellten Funktionen aktiv zu halten.

Aktivierung:

Drucken Sie (4)
- die LED auf der Taste leuchtet zur Anzeige der erfolgenden Aktivierung auf

Wiederholen Sie den Vorgang zur Deaktivierung

Kindersicherung

Die Kindersicherung verhindert, dass Kinder unabsichtlich die Kochbereiche und das Gebläse einschalten und verspersrt die Aktivierung jeglicher Funktion.

Die Kindersicherung kann nur bei eingeschalteten Kochfeld, aber mit abgeschalten Kochbereichen (und Geblase) aktiviert werden.

Aktivierung:

entfernen Sie eventuell auf dem Kochfeld vorhandene Töppe
drucken und halten Sie gleichzeitig (4) und (5) gleichzeitig drucken und halten, ein akustisches Signal zeigt an, dass die Funktion eingescheltet ist und es erscheint auf den Display (I) und (F).

Wiederholen Sie den Vorgang zur Deaktivierung

Timer

Die Funktion Timer ist ein Countdown, den man, auch gleichzeitig, auf jedem Kochbereich (und Bereich des Gebläses) einstehen kann.

Am Ende der eingestellten Zeit schalten sich die Kochbereiche (oder Bereiche des Gebläses) automatisch ab und der Benutzer wird mit einem entsprechenden akustischen Signal darauf hingewiesen.

Aktivierung/Einstellung der Funktion Timer für das Kochfeld

Wahlen Sie den gewünschten Kochbereich.
- Drucken Sie + (3+2), zum Zugang zur Funktion Timer
Die Dauer des Timers einstellen:

den Wahlschalter (2), drucken, um die Zeit der automatischen Abschaltung zu erhöhen den Wahlschalter (3), drucken, um die Zeit der automatischen Abschaltung zu verringn

Gegebenens falls den Vorgang auch fur andere Kochbereiche wiederholen.

Anmerkung: Jeder Kochbereich kann einen verschieden Timer eingestellt haben; auf dem Display (A) erscheidt für 10 Sekunden der Countdown des letzten, gewährten Kochbereichs, danach wird der Countdown von kürzester Dauer visualisiert.

• Wenn der Timer den Countdown beendet hat, ertont ein akustisches Signal (für 2 Minuten, oder bis eine beliebige Taste am Kochfeld berührt wird), während das Display (A) mit dem Symbol "0.00" blinkt.

Anmerkung: Auf der Seite des Displays des Kochbereichs

erscheint mit aktiviertem Timer das Symbol (E)

Zur Ausschaltung des Timers:

Wahlen Sie den Kochbereich.
- den Wert des Timers auf "D", mittels (3), einstellen

Anmerkung: Die Funktion bleibt aktiv, wenn in der

Zwischenzeit keine anderen Tasten gedrück werden.

Kurzzeitwecker

Die Funktion Kurzzeitwecker ist ein Countdown, der unabhängig von den Kochbereichen (und dem Bereich des Gebläses) ist.

Der Kurzzeitwecker wird durch Druck von - + (3+2), aktiviert.

Anmerkung : Befolgen Sie für die Einstellung der Funktion Kurzzeitwecker die gleiche Prozedur der Funktion Timer

Wenn der Timer den Countdown beendet hat, ertont ein akustisches Signal (für 2 Minuten, oder bis eine beliebige Taste am Kochfeld berührt wird), während das Display (A) mit dem Symbol "0.00" blinkt.

Pause

Die Funktion Pause erlaubt, jegliche Funktion, die auf dem Feld aktiv ist, zu unterbrenen und damit die Kochleistung auf Null zu bringen.

Aktivierung:

Drucken Sie DII (5)
- auf den Displays (I) wird eine "I" visualisiert.

Um die Funktion zu deaktivieren:

Drucken Sie 15
- Durchlaufen Sie innerhalb 10 Sekunden mit den Fingern die Auswahlleiste (8), bezüglich des Kochbereichs 2 (ABB.19);

Anmerkung : Wenn der Vorgang nicht in dieser Zeitspanne ausgeführ wird, bleibt die Funktion Pause aktiv.

Anmerkung: Wenn nach 10 Minuten die Funktion Pause nicht deaktiviert wird, schaltet sich das Kochfeld automatisch ab.

Memory

Die Funktion Memory erlaubt, alle auf dem Kochfeld eingestellten Einstellungen im Falle eines unbeabsichtigten Abschaltens wiederzuerlangen.

Aktivierung:

das Feld (1) innerhalb 6 Sekunden nach der Abschaltung erneut einschalten
- auf (5), innerhalb weiterer 6 Sekunden drücken

Ankochautomatik

Die Automatische Heat UP Funktion erlaubt ihren, die eingestellte Leistung schneller zu erreichen, mit dieser Funktion kann man schneller kochen, ohne das Gefahr besteht, etwas anbrennen zu halten, da die Temperatur nicht über die eingestellte Höhe steigt.

Die Funktion ist für die Leistungsstufen 1-8 möglich.

Aktivierung:

• auf der Auswahlleiste (8) die gewünschte Leistung für langere Zeit drücken
• auf dem Display (I) wird eine "R" visualisiert.

Power Limitation

Mit der Funktion Power Limitation kann die Funktionsweise des Produkts so eingestellt werden, dass die maximale Leistungsaufnahme begrenzt wird.

Merke : Die Einstellung muss bei ausgeschalteten Kochfeld

vorgenommen werden, ohne die Taste (1) zu drucken undzarbeim Anschluss des Kochfeldes mit der Stromversorgung oder der erneuten Verbindung mit der Stromversorgung,innerhalb der nachsten 2 Minuten.

Einstellung der Power Limitation :

• (4+5), drucken und solange gedrückt halten, bis ein kurzer Signatlon erklingt
• gemeinschaft auf den Slidern FL und RL

0 P von rechts nach links scrollen und lange solange den Buchstaben Pgedrückt halten, bis ein kurzer Signatlon erklingt, am Display Timer (A) erscheint das Symbol "CF6", was bedeutet, dass nun die Einstellung vorgenommen werden kann

das Display (7) des Bereichs FL zeigt die Stromeinstellung an**

0 = 7. 4 KW 1 = 4. 5 KW

**Voreinstellung beträgt 7,4 KW
- um die Einstellung der Power Limitation zu änder, den Slider FL scrollen

0 von links nach rechts, um die kW zu erhöhen von rechts nach links, um die kW zu verringn

um die Wahl abzuspeichern, Tasten + (4+5), eine Sekunde lang drucken;

es erklingt ein Tonsignal, das die Einstellung bestätigt und die Funktion wird verlassen.

VERWENDUNG DES GEBLÄSES

Einschalten

EIN/AUS Kochfeld/ Gebläse (1) drücken (berühren) Die Kontrollampe leuchtet zur Anzeige auf, dass das Kochfeld/ Gebläse bereit zur Verwendung ist Zum Abschalten erneut drucken

Anmerkung: These Funktion hat den Vorrang vor allen anderen.

Einschalten des Gebläses:

Die Auswahlleiste (6) berühren (drücken), um das Geblase zu aktivieren

Geschwindigkeit (Leistung) des Gebläses:

Mit den Fingem langs der Auswahlleiste (6) berühren und durchlaufen:

nach rechts, um die Geschwindigkeit (Leistung) der Ansaugung (0-10) zu erhöhen;

nach links, um die Geschwindigkeit (Leistung) der Ansaugung (10-0) zu verringgem;

Timer

Aktivierung/Einstellung der Funktion Timer für das Gebläse

• Das Geblase wahlen
  Zum Zugang zur Funktion Timer (von jeglicher Geschwindigkeit) - + (3+2) drucken
  Die Dauer des Timers einstellen:

den Wahlschalter (2), drucken, um die Zeit der automatischen Abschaltung zu erhöhen den Wahlschalter (3), drucken, um die Zeit der automatischen Abschaltung zu verringn

auf dem Display (A) wird der Countdown angezeigt,

Anmerkung: auf der Seite des Displays des Gebläses erscheint mit aktiviertem Timer das Symbol (E)

• Wenn der Timer den Countdown beendet hat, ertont ein akustisches Signal (für 2 Minuten, oder bis eine beliebige Taste am Kochfeld berührt wird), während das Display (A) mit dem Symbol "0.00" blinkt.

Zur Ausschaltung des Timers:

Wahlen Sie den Kochbereich.

• den Wert des Timers auf "D" mittels (3), einstellen

Anmerkung: Die Funktion bleibt aktiv, wenn in der

Zwischenzeit keine anderen Tasten gedrückt werden.

Anzeige der Filtersattigung

Die Abzugshaube zeigt an, wenn es notwendig ist, die Filterwartung auszuführen:

Fettfilter

LED "FILTER" (C) leuchtet auf

Geruchsfilter mit Aktivkohle

LED“FILTER”（C）blinkt

Reset Sattigung der Filter

Nach der Filterwartung (Fettfilter und/oder Aktivkohle), Taste

"AUTO"7) Lange drucken ;

LED "FILTER" goes aus und der Zahlvorgang der Anzeige startet erneut.

Aktivierung der Anzeige Sattigung Geruchsfilter mit Aktivkohe

These Anzeige ist in der Regel abgeschaltet.

Um sie zu aktivieren:

Abzugsfläche durch ①(1) anschalten;
- Absaugmotor und Kochfeld sind ausgeschaltet,

"AUTO" (7) drücken und gedrück halten;

"FILTER" goes an und wieder aus, um die erfolgte

Aktivierung anzuzeigen.

- Deaktivierung der Anzeige Sattigung Geruchsfilter mit Aktivkohe

den offen beschriebenen Vorgang der Aktivierung wiederholen

"FILTER" goes an und wieder aus, um die erfolgte Deaktivierung anzuzeigen.

- Automatische Funktionseise

Die Abzugshaube wird sich automatisch auf die geeignete Geschwindigkeit einschalten, gemäß der, auf den einzelnen Kochfeldern, verwendeten Heizstufen.

Wenn das Kochfeld abgeschaltet ist, schaltet die Dunstabzugshaube schrittweise die Absauggeschwindigkeit herunter und entfern so die restlichen Dämpfe und Gerüche,bevor sie sich ganz abschaltet.

Um diese Funktion zu aktivieren:

Drucken Sie kurz "AUTO" (7) und das LED "A" (D) erleucht, um anzuzeigen, dass die Abzugshaube in dieser Modus arbeitet.

Das Gerät ist für den Gebrauch in Kombination mit einem KIT Sensor Window (nicht vom Hersteller mitgeliefert) ausgerüstet.

Wenn man das KIT Sensor Window (nur im ABSAUGMODUS), schaltet sich die Luftabsaugung jeges Mal ab, wenn das Fenster im Raum, an dem das KIT angebracht worden ist, geschlossen ist.
-Der elektrische Anschluss des KITs an das Gerät muss von einem spezialisierten Fachtechniker ausgeführten werden.
-Das KIT muss gemäß .den Sicherheitsvorschriften, die für das Bauteil und den Einsatz mit dem Gerät geflogen getrennt, zertifiziert werden. Die Installation muss im Einklang mit den geltenden Regelungen für Hausanlagen ausgeführten werden.

ACHTUNG:

-Die Kabel, mit denen das Kit an das Gerät angeschlossen wird, müssen zu einem zertifizierten Kreislauf mit Sicherheitskleinspannung (SELV) gehören.

-Der Hersteller des Geräts haftet nicht für eventuell auftretende Probleme, Schäden oder Brände durch Mängel und/oder Funktionstörungen und/oder nicht fachgerechter Installation des KITs.

Temperatur-Manager		Beschreibung
S	Schmelzen	Geeignete Leistungsstufe, um temperaturempfindliche Lebensmittel langsam zu schmelzen, ohne die sensorischen Eigenschaften zu beeinträchtigen (ideal für Schokolade, Butter, usw.).
SS	Erwärmen	Geeignete Leistungsstufe, die es erlaubt, Lebensmittel zu erwämen, ohne dass Siedetemperaturen erreicht werden.
SSS	Köcheln	Geeignete Leistungsstufe, um Speisen für länger Zeiten kõcheln zu halten. Ideal zum Kochen von Tomatensaucen, Ragout, Suppen, dicken Gemüsesuppen, bei denen ein kontrollierter Garheitsgrad (ideal für das Kochen in Wasserbad) beibehalten wird. Gleichzeitig wird ein Überkochen oder mögliches Anbrennen am Topboden vermieden. Verwenden Sie diese Funktion, nachdem Sie die Speise aufgekocht haben.

Leistungstabelten

Leistungsstufea		Tipologia di cottura	Benutzung der Stufe (die Angabe ergänzt ihre Erfahrung und ihre Kochgewohnheiten
Max. Leistung	Power	Schnell aufwärmen	Ideal, um die Temperatur der Lebensmittel in kurzer Zeit zu erhöhen (bis zum schellen Sieden bei Wasser) sowie um Flüssigkeiten schnell aufzuwärmen
	8-9	Braten - Sieden	Ideal zum Bräunen; zum Ankochen; um tiefgefrorene Produkte zu braten und zum schellen Sieden
Hohe Leistunga	7-8	Bräunen - Anbraten- Sieden- Grillen	Ideal zum Anbraten, um heftig am Sieden zu halten, zum Kochen und Grillen (für kurze Zeiträume, 5-10 Min.)
	6-7	Bräunen - Kochen - Schmoren - Anbraten - Grillen	Ideal zum Anbraten, um leicht am Sieden zu halten, zum Kochen und Grillen (für mittlere Zeiträume, 10-20 Min.)
Mittlerer Leistung	4-5	Kochen - Schmoren - Anbraten - Grillen	Ideal zum Schmoren, um sanft am Sieden zu halten, zum Kochen (für lange Zeiträume)
	3-4	Kochen - Einkochen	Ideal zum langen Kochen (Reis, Soßen, Braten, Fisch) mit Flüssigkeiten (z.B. Wasser, Wein, Brühe, Milch)
	2-3	Kochen - Einkochen	Ideal zum langen Kochen (Mengen unter einem Liter, Reis, Soßen, Braten, Fisch) mit Kochflüssigkeiten (z.B. Wasser, Wein, Brühe, Milch))
Niedrige Leistunga	1-2	Schmelzen - Auftauen - Warmhalten	ideal um Butter weich zu machen, Schokolade sanft zu schmelzen, um keine Mengen aufzutauen
	1	Schmelzen - Auftauen - Warmhalten	Ideal, um soiben gekochte Portionen warm zu halten
AUS	Null-Leistung	Ablagefläche	Kochfeld in Bereitschaftsstellung oder aus (Restwärme wird mit H angezeigt))

Kochtabellen

Lebensmittelkategorie	Gerichte oder Kochvorgang-Art	Leistungsstufe und Kochablauf
		Erste Phase	Leistungen	Zweite Phase	Leistungen
Nudeln, Reis	Frische Nudeln	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	7-8
	Frische Nudeln	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	7-8
	Gesottener Reis	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	5-6
	Risotto	Anbraten Gemüse und Rösten	7-8	Kochen	4-5
Gemüse und Hülsenfrüchte	Gesottene	Wasser erhitzen	Booster-9	Sieden	6-7
	Gebratene	Aufwärmen vom Öl	9	Braten	8-9
	Sautierte	Kochgeschirr erwärmen	7-8	Kochen	6-7
	Geschmorte	Kochgeschirr erwärmen	7-8	Kochen	3-4
	Angebratene	Kochgeschirr erwärmen	7-8	Angebratene Gemüse goldbraun braten	7-8
Fleisch	Braten	Fleisch mit Öl goldbraun braten (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gegrillt	Vorwärmen des Topfes	7-8	Beidseitig grillen	7-8
	Bräunen	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	4-5
	Feucht gegartes/gechemortes	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
Fisch	Gegrillt	Vorwärmen des Topfes	7-8	Kochen	7-8
	Feucht gegartes/gechemortes	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gebratenes	Öl erhitzen	8-9	Braten	7-8
Eier	Frittaten	Erwärmen der Pflanne mit Butter oder Speiseöl	6	Kochen	6-7
	Omelette	Erwärmen der Pflanne mit Butter oder Speiseöl	6	Kochen	5-6
	Weich gekochahe/hart gekochahe	Wasser erhitzen	Booster-9	Kochen	5-6
	Pancakes	Erwärmen der Pflanne mit Butter	6	Kochen	6-7
Soßen	Tomatensoße	Bräunen mit Öl (Leistung 6 falls mit Butter)	6-7	Kochen	3-4
	Bolognese Fleischsoße	Bräunen mit Öl (Leistung 6 falls mit Butter)	6-7	Kochen	3-4
	Béchamelsoße	Vorbereitung der Basis (Butter und Mehl schmelzen)	5-6	Leicht aufkochen	3-4
Kuchen und andere Süßigkeiten, Cremen	Eiercreme	Milch aufkochen	4-5	Leicht am Sieden halten	4-5
	Puddings	Milch aufkochen	4-5	Leicht am Sieden halten	2-3
	Milchreis	Milch aufwärmen	5-6	Leicht am Sieden halten	2-3

Wartung

Wartung der Kochfläche

Achtung! Bevor Sie jegliche Aktion im Bereich Reinigung oder Wartung durchführren, stellen Sie safer, dass alle Kochfelder ausgeschaltet sind und das die Wärmeanzeige erloschen ist.

Reinigung

Die Kochfläche muss nach jedem Gebrauch gereinigt werden.

Wichtig:

verwenden Sie keine Scheuermittel, kratzende Schwämme oder Stahlwolle. Ihr Verwendung kann mit der Zeit das Glas beschädigen.

Verwenden Sie keine chemische, äztende Reinigungsmittel, sowie Backofenreiniger oder Fleckenentferner.

Lassen Sie, nach jedem Gebrauch, die Fläche abkühlen und reinigen Sie sie um Angeklebtes und Flecken durch Essensreste zu entfernen.

Zucker oder Lebensmittel mit hohem Zucker gehalt können die Oberfläche beschädigen und sollenen sofort entfert werden.

Salz, Zucker oder Sand konnten die Glasoberfläche beschädigen.

Benutzen Sie ein weiches Tuch, Kuchenpapier oder geeignete Reinigungsmittel (halten Sie sich an die Anweisungen des Herstellers).

VERWENDEN SIE KEINE DAMPFREINIGER!!!

Wichtig:

Im Falle von versehentlichem Verlust von Flüssigkeiten aus den Töpfen, ist es möglich über das Ablaufventil einzugreifen, welche sich an der Unterseite des Gerätes befindet, um alle Reste entfern zu konnen und eine hygienische Reinigung zu gewährleisten.

Bild 16

Für eine tiefere Reinigung, entfern Sie die untere

Auffangschale.

Abb.18 → 18.3

Wartung der Abzugshaube

Reinigung

Zur Reinigung, benutzten Sie AUSSCHLIEBLICH ein feuchtes

Tuch mit neutralen Reinigern. VERWENDEN SIE ZU REINIGUNG KEINE HILFSMITTEL ODER GERÄTE!

Vermeiden Sie die Benutzung von Scheuermittel.

BENUTZEN SIE KEINEN ALKOHOL!

Fettfilter

Dieser Filter fängt vom Kochen stammende Fetteilichen ab.

Er muss einmal im Monat gereinigt werden (bzw. wenn das System zur Anzeige der Sattigung der Filter dies erfordert), dies kann mit schonenden Reinigungsmittel von Hand oder in

der Spulmaschine, auf niedriger Temperatur erfolgen. Beim Waschen in der Spulmaschine kann sich der metallische Fettfilter verfüllen, trozdemändern sich seine Eigenschaften bezüglich des Filters nicht.

Bild 15

Aktivkohle-Filter - Keramik

(Nur für die Version mit Filter)

Halt die unangenehmen Gerüche, die sich beim Kochen entwickeln, fest.

Der Antikel hat vier Aktivkohle-Filterkasseten, welche die Gerüche über die Aktivkohle, die sie enthalten, festhalten. Die Aktivkohle ist in einen Keramikrahmen integriert, wodurch die Unreinheiten vollständig und leicht an ihren hängen bleiben konnen und eine große Aufnahmeoberfläche geschaffen wird.

Die Aktivkohle-Keramikfilter sind erst nach relativ longer Zeit gesättigt. Die Sättingung hängt von der Kochgewohnheiten und der Regelmaßigkeit, mit welcher der Fettfilter gereinigt wird, ab. Die GeruchsfILTER konnen alle 2/3 Monate durch Erhütung regeneriert werden, indem sie für 45 Minuten in den auf 200°C vorgeheitzen Backofen gelegt werden. Mit einer regulmäßigen Regenerierung haben die Filter einen maximale Lebensdauer von 5 Jahren.

Abb.17 → 17.13

Störungssuche

Ein Fehler kann sich durch ein kleines Problem ergebn, das Sie selbst mit Hilfe der folgenden Anleitungen beheben konnen. Führn Sie keine weiteren Reparaturversuche durch, wenn die folgenden Anleitungen in einem spezifischen Fall nicht helpen.

WARNING

Reparaturen am Gerät dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Falsch ausgeführte Reparaturen können den Benutzer einem betrachtlichen Risiko aussetzen. Wenn Ihr Gerät repariert werden muss, wenden Sie sichitte an das Kundendienstzentrum.

PROBLEM	MÖGLICHE ursACHE	LösUNG
Was kann ich tun, wenn die Kochzonen nicht Funktionieren?	Die Schmelzsicherung in der Hausverdrahtung ist defect. Es steht kein Topf auf der Kochzone.	Wenn die Schmelzsicherung wiederholt ausgelöst wird, einen zugelassenen Elektriker rufen. Stellen Sie einen Topf auf die Kochzone.
Was kann ich tun, wenn die Kochzonen sich nicht einschalten?	Die Bedienfeld ist zum Teil durch ein feuchtes Tuch oder eine Flüssigkeit bedeckt.	Reinigen Sie das Bedienfeld.

INFORMATIONSCODE	BESCHREIBUNG	MÖGLICHE ursAchen	LösUNG
E2	Die Elektronik schaltet sich wegen erhöhter Temperatur ab	Die innere Temperatur der elektrischen Komponenten ist zu hoch	Vor einem erneuten Gebrauch, warten Sie bis sich die Fläche abkühlt hat
ERR03 + akustisches Signal	Es wird eine kontinuierliche (Dauer-) Aktivierung der Taste detektiert. Die Schnittstelle stellt sich nach 10 Sekunden ab.	Wasser, Töfe oder Kühenutensilien auf der Benutzerschnittstelle.	Oberfläche reinigen, eventuell Gegenstände vom Kochfeld räumen.
Bei allen anderen Fehlermeldungen (E...U...)	Rufen Sie den Kundenservice an und nennen Sie ihren Fehlercode

Produktdatenblatt (Kochfeld)

Lieferant	Samsung Electronics Co. Ltd
Modellkennzeichnung	NZ84T9747VK NZ84T9747UK
Kochfeldtyp	Einbau
Heiztechnik	Induktionskochzonen und - kochbereich
Zahl an Kochzonen und/oder Kochbereichen	4
Für Umluftkochzonen oder -bereich: Durchmesser nutzbarer Fläche für das elektrisch geheizte Kochfeld (Ø)	18,9 cm, 22 cm
Energieverbrauch pro Kochzone oder -bereich berechnet auf kg (EC Elektrisch kochen)	Ø 15,0 cm: 195,8 Wh/kg
	Ø 24,0 cm: 175,2 Wh/kg
	Ø 21,0 cm: 192 Wh/kg
	Ø 18,0 cm: 193,6 Wh/kg
	Ø 21,0 cm: 194,4 Wh/kg
Energieverbrauch für das Kochfeld berechnet auf kg (EC Elektrokochfeld)	190,2 Wh/kg

• Angabe wurde gemäß EN 60350-2/A11und der europäischen Verordnung (EG) Nr. 66/2014 bestimmt.

Tipps für die Energieeinsparung

Empfehlungen für Beste Ergebnisse:

• Verwenden Sie Töppe und Pfannen mit dem gleichen Bodendurchmesser wie der Durchmesser der Kochzone.
• Verwenden Sie nur Töfe und Pfannen mit flachem Boden.
• Lassen Sie, wenn es möglich ist, beim Kochen den Deckel auf dem Topf.
• Kochen Sie Gemüse, Kartoffeln usw. in weniger Wasser, um die Kochzeiten zu reduzieren.
• Verwenden Sie einen Dampfkochtopf, der den Energieverbrauch und die Kochzeiten noch mehr reduziert.

• Stellen Sie den Topf in die Mitte der im Kochfeld eingezeichneten Kochzone.

• Für das Produktdatenblatt des Kochfeldsitte in das Blatt in der Verpackung sehen.

Automatische werking

Haxmte 5, B teueHne cpeDyUOx6 cekynd

Timer,pojawia sie symbol (E)

wcza sie LED,"FILTER"(C)

Doppe n m3raje donk Jehtata 3a n36op (8):

HaDeCHO 3a Da rO 3rOJeMnte HnBOTO Ha MOkHOCT;

HAJIeBO 3a Da rO HamaJInTe HNBOTo Ha MOKHOCT.

3acnIyBaHaMOKHOCTa
