Soort product	Inductiekookplaat met geïntegreerde afzuigkap
Aantal kookzones	4 inductiezones
Vermogensniveaus	9 niveaus (1-9) + Boost (P)
Bridge-functie	Ja, combineert twee zones voor een groot kookoppervlak
Temperatuurmanager	Ja, vooraf ingestelde temperatuur (smelten, opwarmen, sudderen)
Extra functies	Timer, Ei-timer, Pauze, Recall, Automatisch opwarmen, Vermogensbegrenzing
Type afzuigkap	Geïntegreerd, afzuigend of filterend
Afzuigsnelheden	10 niveaus (0-10) + automatisch
Filters	Metalen vetfilter (wasbaar) en keramische actieve koolstoffilters (regeneratief)
Filterverzadigingsindicator	Ja, speciale LED (vast voor vet, knipperend voor koolstof)
Automatische afzuigfunctie	Ja, past snelheid aan kookniveau aan
Veiligheid	Kinderbeveiliging, toetsvergrendeling, pannendetectie, automatische uitschakeling, veiligheidsuitschakeling
Elektrische voeding	Permanente aansluiting, 220-240 V, max vermogen 7,4 kW (instelbaar via Vermogensbegrenzing)
Installatie	Ingebouwd in werkblad (dikte 2-6 cm), minimale afstand muur 5 cm voor, 4 cm zijkanten, 50 cm boven
Reiniging	Keramisch glasoppervlak: zachte doek en neutraal reinigingsmiddel; vetfilter: vaatwasser of handmatig; koolstoffilters: regeneratie in oven op 200°C gedurende 45 min elke 2-3 maanden
Energieverbruik	190,2 Wh/kg voor de kookplaat (volgens EN 60350-2)
Gewicht	Niet gespecificeerd in de handleiding (schatting: ongeveer 25-35 kg)
Afmetingen (B x D x H)	Niet gespecificeerd in de handleiding (typisch voor 4 zones: ongeveer 77 x 52 cm)

Veelgestelde vragen - NZ84T9747UK/UR - NZ84T9747VK/UR SAMSUNG

Hoe reinig ik het keramische kookoppervlak?

Gebruik een zachte doek of papieren handdoek met een speciaal reinigingsmiddel voor keramisch glas. Vermijd schurende sponzen en agressieve chemicaliën. Verwijder suikerresten onmiddellijk om beschadiging van het oppervlak te voorkomen.

Hoe vaak moet het vetfilter worden gereinigd?

Het vetfilter moet minstens één keer per maand worden gereinigd, of wanneer de filterverzadigingsindicator brandt. Het kan met de hand of in de vaatwasser op lage temperatuur en korte cyclus worden gewassen.

Hoe regenerateer ik de keramische actieve koolstoffilters?

De keramische geurfilters worden elke 2 tot 3 maanden geregenereerd in een voorverwarmde oven op 200°C gedurende 45 minuten. Dit zorgt voor een maximale levensduur van 5 jaar.

Wat te doen als de afzuigkap niet werkt of de kookzones niet inschakelen?

Controleer eerst de zekering van het elektrische circuit. Zorg ervoor dat er een pan op de kookzone staat. Als het bedieningspaneel vochtig is, maak het dan schoon. Raadpleeg bij foutcodes zoals E2 of ERR03 de handleiding voor specifieke oplossingen.

Hoe activeer ik de functie Vermogensbegrenzing?

Bij uitgeschakelde plaat en zonder op de ON/OFF-knop te drukken, sluit u het apparaat aan. Binnen 2 minuten houdt u de toetsen Key Lock en Pause ingedrukt tot een geluidssignaal, volg daarna de procedure in de handleiding om het maximale vermogen in te stellen (4,5 kW of 7,4 kW).

Kan ik koperen of aluminium pannen gebruiken op de inductiekookplaat?

Nee, alleen pannen met een ferromagnetische bodem (magnetisch) zijn geschikt. Controleer met een magneet. Gebruik recipiënten met een vlakke bodem en een diameter die past bij de kookzone.

Hoe activeer ik de kinderbeveiliging (Child Lock)?

Schakel het apparaat uit en verwijder de pannen. Houd tegelijkertijd de toetsen Key Lock en Pause ingedrukt tot een geluidssignaal klinkt en 'L' wordt weergegeven. Herhaal om uit te schakelen.

Wat betekent de code 'H' op het display van de kookzones?

'H' geeft aan dat de kookzone nog heet is (restwarmte). Raak de zone niet aan totdat het display uitgaat.

Hoe gebruik ik de Bridge-functie?

Selecteer tegelijkertijd de twee kookzones die u wilt combineren (een 'Master' en een 'Secondary'). Het Bridge-lampje gaat branden. Gebruik de selectiebalk van de Master-zone om het vermogen in te stellen. Herhaal om uit te schakelen.

Is voor de installatie een gekwalificeerde elektricien nodig?

Ja, de elektrische en mechanische installatie moet worden uitgevoerd door een gekwalificeerde technicus. Het apparaat moet permanent worden aangesloten op het circuit met een omnipolaire schakelaar. Houd u aan de lokale veiligheidsnormen.

GEBRUIKSAANWIJZING NZ84T9747UK/UR - NZ84T9747VK/UR SAMSUNG

NL Installatiehandleiding en gebruiksaanwijzing

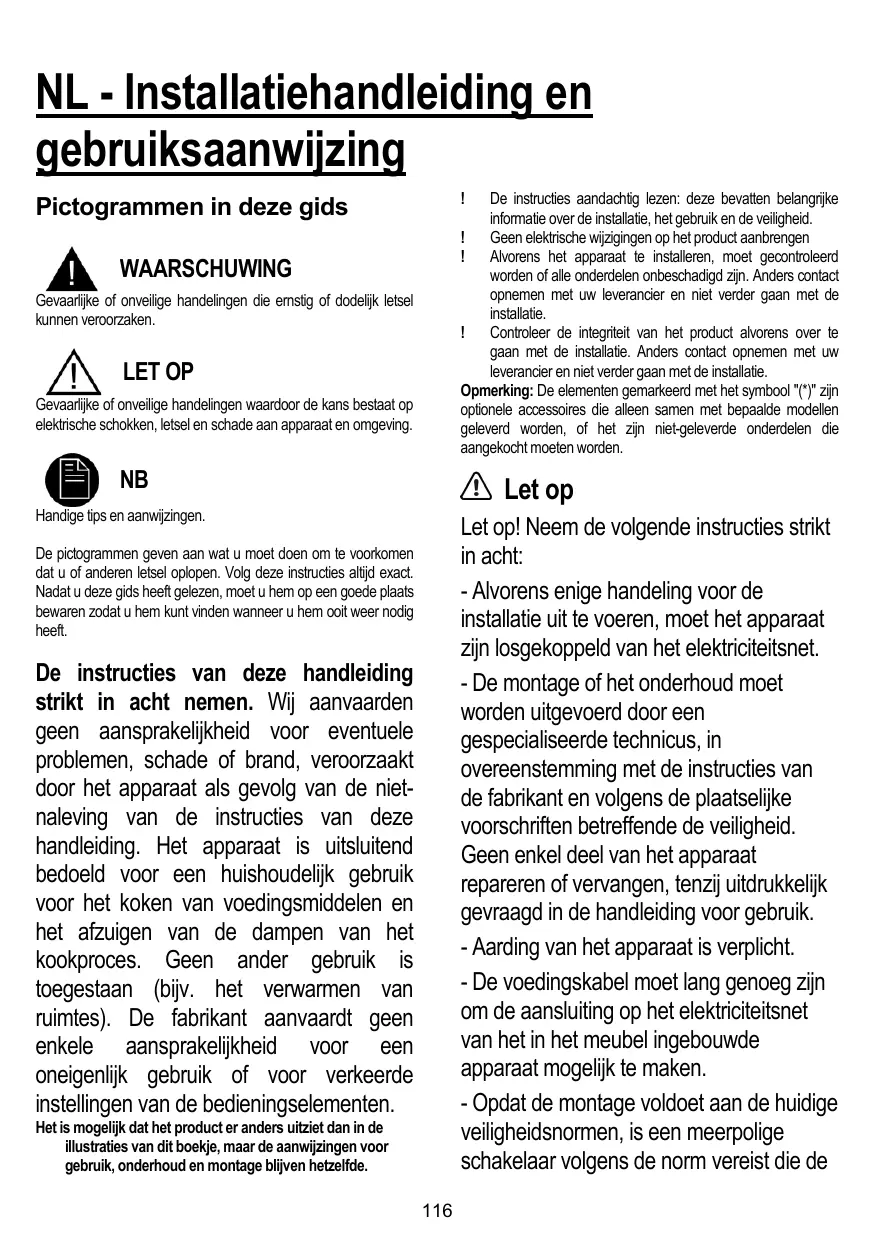

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaartijke of onveilige handelingen die emstig of dodelijk letsel können verroorzaken.

LET OP

Gevaartijke of onveiligige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen goen aan wat u moet doeon om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies allijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodate u hem kunt vinden wonneer u hem ooit weeer nodig heeft.

De instructies van deze handleiding strikt in acht nemen. Wij aanvaarden geen aansprakelijkheid voor eventuele problemen, schade of brand, veroorzaakt door het apparaat als gevolg van de nietnaleving van de instructies van deze handleiding. Het apparaat is uitsluitend bedoeld voor een huishoudelijk gebruik voor het koken van voedingsmiddelen en het afzigen van de dampen van het kookproces. Geen ander gebruik is toegestaan (bijv. het verwarmen van ruimtes). De fabrikant aanvaardt geen enkele aansprakelijkheid voor een oneigenlijk gebruik of voor verkeerde instellingen van de bedieningselementen.

Het is möglichk dat het product er anders uitziet dan in de illustraties van dit boekje, maar de aanwijzingen voor gebruik, onderhoud en montage blijven hetzelfde.

! De instructies aandachtig lezen: deze bevatten belangrijke informatie over de installment, het gebruik en de veilgheid.
! Geen elektrische wijzigingen op het product aanbrengen
! Alvorens het apparaat te installereren, moet gecontroleerd worden of alle onderdelen onbeschadig�<|im_start|>assistant Anders contact opnemen met uw leverancier en Niet verder gaan met de installment.
! Controller de integritie van het product alvorens over te gaan met de installation. Anders contact opnemen met uw leverancier en Niet verdier gaan met de installation.

Opmerking: De elementen gemarkeerd met het symbol (^*) zin optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich Niet-geleverde onderden die aangekocht要去en worden.

Let op

Let op! Neem de volgende instructies strikt in awhile:

• Alvorens enige handeling voor de installmentie uit te voeren, moet het apparaat zichen losgekoppeld van het elektriciteitsnet.
• De montage of het onderhoud moet worden uitgevoerd door een gespecialiseerde technicus, in overeenstemming met de instructies van de fabrikant en volgens deplaatslijke voorschriften betreffende de veiligheid. Geen enkel deel van het apparatus repareren of verrangen, tenzij uitdrukkelijk gezvaagd in de handleiding voor gebruik.
• Aarding van het apparaat is verplicht.
• De voedingskabel moet lang genoeg zich om de aansluiting op het elektriciteitsnet van het in het meubel ingebouwde apparaat möglich te make.
• Opdat de montage voldoet aan de huidige veiligheidsnormen, is eeneerpolige schakelaar volgens de norm vereist die de

volledige ontkoppeling van het net garandeert onder de omstandigheden van overspanningscategorie III, in overeenstemming met de installmentvoorschriften.

• Geen stekkerdozen of verlengsnoeren gebruiken.
  -Na het voltooien van de installmentie mogen de elektrische onderdelen Niet meer toegankelijk zijn voor de gebruiker.
• De apparatuur en de toegankelijkke onderdelen worden heetijdens het gebruik. Let op om de verwarmingselementen Niet aan te raken.
• Zorg ervoor dat kinderen nicht met het apparaat spelen; houd kinderen op afstand en onder toezicht waar dat de toegankelijkke onderdelenijdens het gebruik zeer heet hunnen worden.
• Voor mensen met pacemakers en actieve implantaten is het belangrijk om te controlleren, voorafgaand aan het gebruik van de inductiekookplaat, of uw stimulator compatibel is met het apparaat.
• Tijdens en na gebruik de verwarmingselementen van het apparaat Niet aanraken.
• Vermijd het contact met doeken of andere brandbare materialen totdat alle onderdelen van het apparaat voldoende zich aufgekoeld, brandgevaar
• Geen brandbare materialen op het apparaat of in+zijn nabijheidplaatsen.

• Oververhitte vetten en oliën kennengemakkelijk vlam vatten. Houd toezichttijdens de bereiding van voedsel dat rijk is aan vet en olie.

• Indien het oppervlak is aangetast of gebarsten, moet het apparaat wordenuitgeschakeld om het gevaar van elektrische schok te voorkomen.

• Het apparaat mag Niet door een extemetimer of een afzonderlijk system voorafstandsbediening in bedrijf wordengesteld.
• Een kookproces met olie of vet op een kookplaat zonder toezicht kan gevaarlijk় en brand veroorzaken.
• Het kookproces要去 onder toezicht staan. Een kort kookproces要去 constant bewaakt worden.
• NOOIT proberen vlammen met water te blussen. In plaats waarvan, het apparaat uitschakelen en de vlammen doven met, bijvoorbeeld, een deksel of een blusdeken. Brandgevaar: plaats geen voorwerpen op de kookplaten.
• Geen stoomreiniger gebruiken, risico op elektrische schokken
• Plaats geen metalen voorwerpen zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat waar dat deze oververhit zouden+kennen raken.
• Alvorens het model op het elektriciteitsnet aan te sluiten: controller het typeplaatje (aan de onderkant van het apparaat) om er zeker van teijken dat de spanning en het vermogen overeenkomen met die van het elektriciteitsnet en dat het stopcontact geschikt is. In geval van twijfel contact opnemen met een gekwalificeerde elektricien.

Belangrijk:

• Na gebruik de kookplaat uitschakelen

door middel van het bedieningspaneel en Niet vertrouwen op de pan-detector.

• Om het morsen van vloeistoffen te voorkomen moet, voor het koken of verwarmen van vloeistoffen, de warmtetoevoer beperkt worden.
• Laat de verwarmingselementen nicht ingeschakeld met lege pannen of steelpannen, of zonder recipiennent.
• Aan het einde van het kookproces de betreffende zone uitschakelen.
• Tijdens het koken nooit vellen aluminiumfolie gebruiken of direct in aluminium verpakte producten plaatsen. Het aluminium zou konnen smelten en uw apparaat onherstelbaar beschadigen.
• Nooit een blinkje met voedingsmiddelen opwarmen zonder dit eerst te openen: het zou+kunnen ontploffen!

Deze waarschuwing geldt voor alle andere soorten kookplaten.

• Het gebruik van een hoog vermogen, zoals de functie Booster, is nicht geschikt voor het verwarmen van bepaalde vloeistoffen, zoals bijvoorbeeld bakolie. De overmatige但它 zou gevaarlijk konnen zijn. In dit geval raden wij het gebruik van een lager vermogen aan.
• De recipiën moetenrechtstreeks en in het midden op de kookplaat worden geplaatst. In geen geval andere objecten:tussen de pan en de kookplaat plaatsen.
• In geval van hoge temperaturen, verminder het apparaat automatisch het vermogensniveau van de kookzones.

Voordat er enige handeling voor reiniging of onderhoud worden uitgevoerd,要去 het product worden losgekoppeld van het elektriciteitsnet door de stekker te verwijderen of de hoofdschakelaar van de woning uit te schakelen.

Gebruik tijdens alle handelingen voor installmenten onderhoud algijd werkhand Schoenen.

Het apparaat kan gelebruikt worden door kinderen vanaf 8aaroud en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, of met gebrek aan ervaring of de nodige kennis, mits deze onder toezicht staan of nadat deze instructies kreten voor een veilig gebruik van het apparaat en betreffende het begrip van de bevaren die inherent+zijn aan het apparaat.

Kinderen要去 gecontroleerd worden om ervoor te zorgen dat ze Niet met het apparaat spelen.

De reiniging en het onderhoudogensniet worden uitgevoerd door kinderen zonder dat deze onder toezicht staan.

De ruimtes要去chenbischikken over voldoende ventilatie wanner de afzuigkap gegliktijdig gebrukt worden et andere apparaten die functioneren op gas of andere brandstoffen.

De afzuigkap要去 regelmatig zowel intern als extern gereinigd worden (TEN MINSTE EENMAAL PER MAAND) en hierbij moeten alle uitdrukkelijke aanwijzingen van de onderhoudsinstructies in acht worden genomen.

De nied-naleving van de voorschriften voor het reinigen van de afzuiigkap en voor het verwangen en reinigen van de filters vormt

een gevaar voor brand.

Het is ten strengste verboden voedsel direct op de vlam voor te bereiden.

Het gebruik van open vuur is schadelijk voor de filters, vormt een gevaar voor brand en moet derhalve.altijd vermeden worden.

Het frituren要去iendondertoeziht wordenuitgevoerdom te voorkomendat de olie oververhit raakt en vlam vat.

LET OP: Wanner de kookplaat in werkig is, kuren de toegankelijke delen van de afzuigkap heet worden.

Let op! Het apparaat Niet op het elektriciteitsnet aansluiten voor zolang de installmentie Niet volledig voltoid is.

Voor wat betreft de technische en veiligheidsmaatregelen voor de afvoer van de dampen要去en de eisen van de regelgeving van deplaatselijke bevoegde instanties strikt in acht worden genomen.

De aangezogen lustt mag nicht geleid worden in een kanaal dat ook gebruikt worden voor het afvoeren van rookgassen van apparaten die functioneren op gas of andere brandstoffen.

De afzuigkap nooit gebruiken zonder het correct gemonteerde rooster!

Gebruik alleen de met het product voor de installationie geleverde bevestigingsschroeven of, indien deze Niet geleverd zich, koop het correcte type schroef. Gebruik een correcte lengte voor de schroeven zoals beschren in de handleiding voor installmentie.

Wanner de afzuigkap gelijktijdig functioniert met apparaten die gevoed worden door een andere energia dan

elektricit, mag de negatieve druk in deruimte de 4Pa (4 x 10-5 bar) nicht overschrijden.

Het is belangrijk om deze handleiding te bewaren zodate op elk moment geraadpleegd kan worden. In geval van verkoop, overdracht of verhuizing moet de handleiding bij het product blijven.Dit apparaat is gemarkeeerd volgens de Europese Richtlijn 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) - (Afgedankte Elektrische en Elektronische Apparatuur (AEEA)) Door er zorg voor te dragen dat dit apparaat op de correcte manier worden verwijdert, draagt de gebruiker bij aan het voorkomen van potentieel negatieve consequenties voor het milieu en de gezondheid.

op het product of op de begeleidende dit product Niet behandeld mag worden alsar ingeleverd moet worden bij een erkendrecycling van elektrische en elektronischenet product in overeenstemming met deingoor afvalverwijdering. Voor meerwerking, het herzebruik en de recycling vanhemen met deplaatselijke instantie voor deoudelijkke apparaten of de winkel waar het

Apparatuur ontworpen, getest en vervaardigd in overeenkomst met de normen inzake:

Veiligheid: CEI/EN 60335-1; CEI/EN 60335-2-6, CEI/EN 60335-2-31, CEI/EN 62233.
- Prestaties: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; CEI/EN 60704-3; ISO 3741; EN 50564; CEI 62301.; EN 60350-2;
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-3; CEI/EN 61000-3-12. Suggesties voor een correct gebruik om de gevolgen voor het milieu te verminderen: Wanner u begint de koken de afzugkap op de minimale snelheid inschakenen en hem ook na het einde van de bereiding enkele minuten ingeschakeld lately. De snelheid alleen verhogen in geval van een groe hoeveelheid stoom en rook en gebruik de functie booster allein en extremeGeVallen. Om het system voor de geurbeperking effciente to beholden moet(en), wanner nodig, het/de koolstofffilter(s) verrangen worden. Voor het efficiert behonden van het vetfilter moet dit, wanneroodzakelijk, gereinigd worden. Om de efficiente te optimaliseren en de geluidsemissies te beperken, is het raadzaam de in deze handledieing aangegeven maximale diameter voor het leidingsystem te gebruiken.

Toepassingen

Gebruik van de kookplaat

Het kooksystem op inductie is gebaseerd op het fysische verschijnsel van magnetische inductie. De voornaamste eigenschap van dit system is de directe overdracht van energie van de generator maar de pan.

Voordelen:

In vergelijkig met elektrische koekplaten is uw inductiekookplaat:
- Veiliger: lagere temperatuur op het glazen oppervlak.
- Sneller: kortere verwammingstijden van het voedsel.
- Preciezer: de kookplaat reageert onmiddelijk op uw commando's.
- Efficienter: 90% van de geabsorbeerde energia worden omgezet in warmte. Bovendien worden de warmteverdrecht onmiddelijk onderbroken zodia de pan van de kookplaat verwijderd worden en worden zo onnodig warmteverlies voorkomen.

Recipiennen voor het koken

Gebruik alleen pannen met het symbol

Belangrijk:

om blijvende beschadiging van het oppervlak van de kookplaat te voorkommen, gebruik geen:

-recipienten waarvan de bodem Niet volledig plat is.
- metalenrecipienten met geemalleerde bodem.
-recipientemeteenruwe onderkant,omkrassenophetoppervlak van de kookplaat tevoorkomen.
- plaats nooit hete pannen en steelpannen op het oppervlak van het bedieningspaneel van de plaat.

Recipiennen reeds in uw bezit

Koken op inductie maakt gebruik van magnetisme om warmte te genereren. De recipiën要去en derhalve ijzer bevatten. Met een eenvoudige magneekt sunt u controleren of het materiaal van de pan magnetisch is. Wanneer ze als nicht-magnetisch worden bevonden, zich de pannen Niet geschikt.

A-aEa=Ca-aeEe=ccceCcEa ≠ -a= CE-e-a=

BELANGRIJK: indien de pannen geen correcte afmetingen haben, worden de kookzones nicht geacteveerd.

Raadpleeg het geillustreeerde deel van deze handleiding om te controlleden welke diameter pan op elke afzonderlijke zone gebruikt moet worden.

baEeOEtAEee-oo=

Voor het verkrijgen van de beste resultaat raden wij aan:
- Braadpannen en pannen te gebruiken met een diameter van de bodem die gegelijk is aan die van de kookzone.
- Alleen pannen en braadpannen met een vlikke bodem te gebruiken.
- Indien möglich de dekselsijdens het koken op de pannen te honden.
- Groenten, aardappelen, enz. te koken met eenkleine hoeveelheid water om de bereidingsstijd te beperken.
- De snelkookpan te gebruiken om het energieverbruik en kooktijd verder te beperken.
- De pan in het midden van de op deplaat aangegeven kookzone

teplaatsen.

Gebruik van de afzuigkap

Het afzuigsystem kan gebrukt worden in de afzuigversie met exteme afvoer of in de filterversie met interme recirculatie.

Extractie-vorm

Afb.7

De dampen worden maar buiten afgevoerd door middel van een reeks ledingen (apart aan te schaffen) bevestigd op de meegeleverde flensaansluiting.

De diameter van het afvoerkanaal moet gelijk zijn aan de diameter van de aansluitring:

• in geval van rechthoekigeuitgang 222× 89mm
• in geval van Ronde uitgang 150mm^*

Raadpleeg voor meer informatie de pagina met betrekking tot de accessoires van de afzuigversie in het geillustreerde.Deel van deze handleiding.

Afb.7a-7b

Sluit het product aan op leidingen en uitlaatopeningen in de wand met een gelijke diameter aan die van de luchtuiilaat (flensaansluiting).

Het gebruik van leidingen en uitlaatopeningen met eenkleinere diameter veroorzaken een verminderde prestatie van de afzuging en een aanzienlijke toename van het geluidsniveau.

In deze gevallen aanvaarden wij derhalve geen enkele aansprakelijkheid.

! Gebruik een zo kort mogelijke leiding.
! Gebruik een leiding met zo weinig möglich bochten (maximale hoek van de bocht: 90° ).
! Vermijd drastische wijzigingen in de doorsnede van de leiding.

Filtratie-vorm

Afb.8

De aangezogen lucht worden na filtratie door speciale vetfilters en geurbeperkende filters werin de ruimte geleid.

Het product worden geleverd met alle elementen noodzakelijk voor een standardinstallatie, met de luchtuiilaat aan de voorzijde van de plint van het meubel.

De verpakking omvat reeds vier sets performante keramische filters met actieve koolstof. De keramische filters zijn innovatie modulaire zelfgenererende koolstofffilters (raadpleeg het deel Onderhoud - Filters met actieve koolstof van deze handleiding).

De fysisch-chemische eigenschappen make het möglichk een hoge efficiente van geurabsorptie te bereiken en een hogemechanische waarstand.

Raadpleeg voor meer informatiek de pagina met betrekking tot de accessoires van de filterversie (in het geillustreerde deel van deze handleiding).

afb.13b

Installatie

Zowel de elektrische als de mechanische installment要把en worden uitgevoerd door gespecialiseerd personneel.

Het apparaat is vervaardigd voor inbouw in een 2-6 cm dik werkblad in geval van opbouwinstallatie; een verzonken installmente vereist een 2,5-6 cm dik werkblad.

De minimale afstandussen de kookplaat en de wanden moet aan de voorkant ten minste 5 cm bedragen, aan de zijkanten 4 cm en ten minste 50 cm ten opzichte van de kastjes erboven.

NB = Dit় indicatieve afstanden: houd bij het bepalen van de afstanden rekening met de aanwijzingen van de fabrikant van de keuken.

Elektrische aansluiting

Afb. 3

• Verwijder de stekker van het apparatusaat uit het stopcontact.
• De installmentie要去 worden uitgevoerd door professioneel gekwalificeerd personeel dat op de hoogte要去 zich van de van kracht,zijnde veiligheids-en installmentevoerschriften.
• De fabrikant wijst iedere aansprakelijkheid af voor letsel aan Personen of dieren en voor materiaèle schade die het gevolg zich van de Niet-naleving van de in dit hoofdstuk beschrenrichtijnen.
• De voedingskabel要去 voldoende lang zijn om de kookplaat uit het werkblad te konnen verwijdenen.
• Verzeker u ervan dat de spanning aangegeven op het typeplaatje op de onderzijde van het apparatusaat overeenkomt met die van de woning waar het apparatusaat geinstalleerd zal worden.
• Geen verlengsnoeren gebruiken.
• De aarding is wettelijk verplicht.
• De elektrische aardgeleider moet 2 cm longer zijn dan de andere geleiders.
• In het geval dat het apparaat Niet is uitgenust met een voedingskabel,gebruik dan een kabel met een minimale doorsnede van de geleiders van 2,5 mm2 voor vermogens tot 7200 watt; voor hogere vermogens要去 de doorsnede 4 mm2 bijn).
• Op geen enkel punt van de kabel mag de temperatuur 50°C hoger�n dan de omgevingstemperatuur.
• Het apparataat is bedoeld om permanent aangesloten te zich op het elektriciteitsnet; waarom要去 de verbinding met de vaste netvoeding worden uitgevoerd door middel van eeneerpolige schakelaar volgens norm, die de volledige ontkoppeling van de netvoeding garandeertonder de omstandigheden van de oversspanningscategorie III en die na de installment gemakkelijk bereikbaar要去 zich.

Let op! Voordat u het circuit waar op het voedingsnet aansluit en de goede werkig ervan controleert, moet altijd eerst gecontroleerd worden of de netkabel correct gemonteerd is.

Let op! De venvang van de verbindskabel moet worden uitgevoerd door de erkende technische servicedienst of door een person met een soortgelijke deskundigheid.

Opmerking : het product is uiterust met de functie Power Limitator door middel waarvan een maximale drempel voor kWabsorptie kan worden ingesteld.

De instelling moet worden uitgevoerd op het moment van aansluiting van het product op het elektricitetsnet of de heraansluiting van het elektricitetsnet zich (binnen 2 minutes).

Raadpleeg het deel Werking van deze handleiding voor de instelvolgorde van de Power Limitator.

Montage

Voordat u begint met de installatione:

• Na het uitpakken van het product controlleren of het nicht beschadigd isijdens het transport en in geval van problemen, alvorens verder te gaan met de installmentie, contact opnemen met uw leverancier of de klantenservice.
• Controller of het gekochtete product de juiste afmetingen heeft voor de gekozen installmentzone.
• Controller of de verpakking (om transporteleden) aanvullend materiaal bevat (zoals bijvoorbeeld zakjes met schroeven, de garantie enz.); dit要去 eventeel verwijderd en bewaard worden.
• Controller ook of er in de nabijheid van de installmentzone een stopcontact beschikkaar is.

Voorbereiding van het meubel voor de inbouw:

• Het product mag niet geinstalleerd worden boven koelapparatuur, vaatwasmachines, fornuizen, ovens, wasmachine en wasdrogers.
• Voer eerst alle zaagwerkzaamheden in het meubel uit en verwijder alle houtkrullen en zaagsel voordat de kookplaat geplaatst worden.

BELANGRIJK: gebruik een eén-component lijmkit (S), met een thermische weirstand tot aan 250° voorafgaand op de installmentie moeten de te verlijmen oppervlakken zorgvuldig gereinigd worden en moeten alle stoffen, die de heching zouden konnen aantasten, verwijderd worden (bijv.: losmiddelen, conserveringsmiddelen, vetten, oliën, poeders, oude lijmresten, enz.); de kit moet gelijkmatig over de gehele omtrek van de lijst verdoeffel worden; na het verlijmen de kit gedurende ongeveer 24uur laten opdrogen.

LET OP! De ontbrekende installment van schroeven en bevestingselementen, zoals voorzien in deze instructies, kan gezaren van elektrische aard veroorzaken.

Opmerking: voor een correcte installmentie van het product is het raadzaam de leidingen te omwikkelen met een kleefstof met de volgende kenmerken:

• elastische folie van zachte PVC, met hechtmiddel op basis van acrylaat
  -moet voldoen aan de norm DIN EN 60454
  -vlamvertragend
  -uitstekende wonderstand gegen veroudering
• bestand gegen temperatuwisselingen
• bruikbaar bij lage temperaturen

Werking

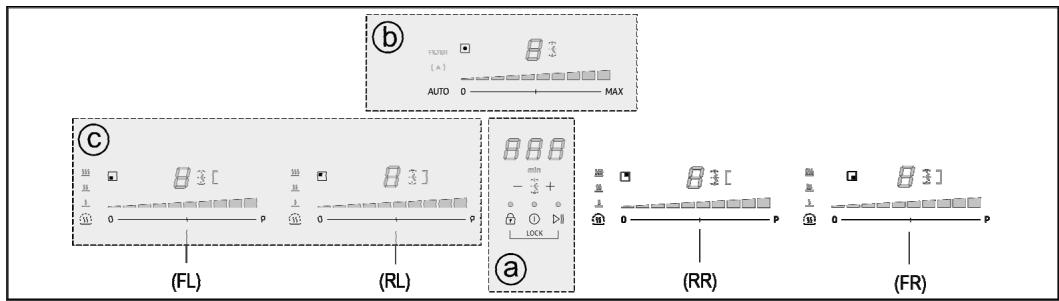

Bedieningspaneel

Opmerking: Voor het selecteren van de commando's is het voldoende om het overeenkomstige symbol aan te raken (erop te drukken).

	Toetsen	Display/led
aHoofd-/Timerbediening	1. AAN/UIT van de kookplaat/afzuigkap voor de kookplaat2. Timerwaarde verhogen3. Timerwaarde verlagen* 2+3. Timer activeren4. Toetsvergrendeling5. Pauze/Herstarten* 4+5. Kinderslot	A. Timer displayB. Indicator timer actief
bBediening afzuigkap	6. Selectie afzuigkap* Afzuigsnelheid verhogen/verlagen (vermogen)7. Activering van automatische functies* Reset filterverzadiging	C. Indicator filterhulpD. Indicator functie automatische afzuigingE. Indicator timer actiefF. Afzuigsnelheid bekijken (vermogen)G. Afzuigkap display
cBediening kookplaat	8. Selectie kookzone* Vermogensniveau verhogen/verlagen9. Activering temperatuurbeheer	H. Indicator positie kookzoneI. Vermogensniveau bekijkenJ. Kookzone displayK. Temperatuurbeheer displayL. Indicator brugfunctie actief

GEBRUIK VAN DE KOOKPLAAT

Belangrijk informatie alvorens te beginnen:

Alle functies van deze kookplaat zijn ontworpen om te voldoen aan de meest strenge veiligheidsnormen.

Derhalve:

• Worden bepaalde functies Niet geactiveerd, of worden ze automatisch gedeactiveerd, in afwezigheid van pannen op de kookzone of wanner.Deze Niet goed geplaatst zich.
• In andere gevallen worden de geactiveerde functies na enkele seconden automatisch gedexeveerd wonneer de geselecteerde functie een andere instelling behoeft dieECHTER Niet worden ingevoerd (bijv.: "Kookplaat inschakenel" zonder
  "Selecteer kookzone" en de "Bedrijfstemperatuur", of de "Functie Lock" of de "Timer".

Let op! In geval van (bijvoorbeld) een langdurig gebruik van de kookplaat, zou de uitschakeling van de kookzone Niet onmiddelijk hunnen plaatsvinden,ondat de koelfase worden uitgevoerd; op het display van de kookzones verschijnt het symbol "Hom aan te given dat deze fase worden uitgevoerd.

Wacht tot het display UIT gaat alvorens de kookzone te benaderen.

Display kookzone

op de displays van de kookzones worden weergegeven:

Ingeschakelde kookzone	0
Power Level	1...9-P
Residual Heat Indicator	H
Pot Detector	-
Functie Temperature Manager actief	U
Functie Child Lock actief	L
Functie Pauze	II
Functie Automatic Heat UP	R

Kenmerken van de kookplaat

Safe Activation

Het product wordt alleen geactiveerd in aanwezigheid van pannen op de kookzones: het verwarmingsproces wordt nicht geactiveerd of wordt onderbroken in geval van afwezigheid of verwijdering van de pannen.

Pot Detector

Het product detecteert automatisch de aanwezigheid van pannen op de kookzones.

Safety Shut Down

Om veiligheidsredenen heeft elke kookzone een maximale werkingsduur, afhankelijk van het ingestelde vermogensniveau.

Bij de uitschakeling van een of meerere kookzones worden de aanwezigheid van restwarmte gesignaleerd met een speciale visuele aanduiding op het display van de betreffende zone, door middel van het symbol "H".

Werking

Opmerking: Voor de activering van de functies要去 allereerst de gewenste zone geactiveerd worden.

Inschakeling

Druk op (aanraken) (1) kookplaat/ afzuigkap

Het contrôlelampje staat branden om aan te geven dat de kookplaat/afzuigkap waar is voor gekruik.

Voor de uitschakeling nogmaals op de toets drukken.

Opmerking: Deze functie heeft voorrang op alle andere functies.

- Selectie kookzones

De Selectiebalk (8) van de gewenste kookzone aanraken (erop drukken).

9 Power Level

De kookplaat is uitgerust met 9 vermogens niveaus.

De Selectiebalk (8) aanraken en de vingers er over verschuiven:

aar rechts om het vermogensniveau te verhogen;
aar links om het vermogensniveau te verlagen.

Power Booster

Het product is voorzien van een extra vermogensniveau (hoger dan het niveau 3), dat 10 minuten actief blijft, waarna het vermogen terugkeert maar het eerder gebruekte niveau.

De Selectiebalk (8) aanraken en de vingers er over versuschuiven (voorbij het niveau 9) en de Power Booster activeren

Het niveau Power Booster worden op het display van de geselecteerde zone aangegeven met het symbol Pⁿ

Bridge Zones

De kookzones aan dankzij de functie Bridge, in staat om gecombineerd te werkden en zo een enkele zone met hetzelfde vermogens niveau te creeren. Deze functie staat toe om, in geval van zeer groe pannen en platen, een gelijkmatige bereiding te verkrijgen.

Het is möglichk om de voorste kookzone "Master" te gebruiken in combinatie met de overeenkomstige "Secundaire" kookzone aan dechterzijde

(raadpleeg het geillustreerde deel van deze handleiding om te controlleren voor welke zones deze functie geactiveerd kan worden).

Voor de activering van de functie Bridge:

• selecteer gewiktijdig de twee kookzones die men wenst te gebruiken
• de indicator Bridge (L) van de "Secundaire" kookzone wordt geactiveerd
• door middel van de Selectiebalk (8) van de kookzone "Master" is het möglichk om het te gebruiken Niveau (Vermogen) in te stellen
• voor de deactivering van de Functie Bridge is het voldoende de activeringsprocedure te herhalen

Temperature Manager is een functie voor het vooraf instellen van een temperatuur, de meest geschikte voor het verkrijgen van het gewenste resultaat (raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk).

Selecteer de gewenste kookzone.

• Druk een of meertere keren op (9) voor het selecteren van het meest geschikte onder de beschikkbare niveaus:

	Melting*
	Warming*
	Simmer*
* Raadpleeg de tabel Temperature Manager aan het einde van dit hoofdstuk.

• Druk nogmaals om uit te schakelen.

Op het display van de met Temperature Manager functionerende kookzone verschijnt het symbol "L"

Key Lock

Door middel van de Key Lock konnen de instellenen van de kookplaat vergrendeld worden om te voorkomen dat deze per ongeluk gewijzigd worden en om de reeds ingestelde functies actief te lately.

Activering:

druk op (4)
- de LED van de toets.gaat aan om de activering van de functie aan te Geven

Voor de deactiveringdezelfdehandelingherhalen.

Child Lock

Door middel van de Child Lock kan, met de belemmering van de activering van alle functies, vermeden worden dat kinderen de kookzones en de afzuigzone per ongeluk inschakelen.

De Child Lock kan alleen geactiveerd worden met het ingeschakelde product maar met de uitgeschakelde kookzones (en afzuigzone).

Activering:

• verwijder de eventuele op de kookplaat aanwezigepannen

gelijktijdig en ingedrukt, een geluidssignaal geegt aan dat de functie actief is en er worden een "L" op de displays (I) en (F) weergegeven.

Voor de deactiveringdezelfdehandeling herhalen.

- Timer

De functie Timer is een countdown die, ook tijdelijk, kan worden ingesteld op iedere kookzone (en op de afzuigzone). Bij het verstreijken van de ingesteldeijd wordt de kookzone (of de afzuigzone) automatisch uitgeschakeld, hetgeen aan de gebruiker met een geluidssignaal gemeld worden.

Activering/Instelling van de functie Timer voor de kookplaat

• Selecteer de kookzone (vermogen ≠ 0 ).
  Druk op (3 + 2) , voor toegang tot de functie Timer
• Stel de duur van de Timer in:

druk op de selectietoets +2), voor het verhogen van de automatische uitschakeltijd
druk op de selectietoets -3), voor het verminderen van de automatische uitschakeltijd

Indien gewenst, deze handeling herhalen voor de andere kookzones.

Opmerking: Voor iedere kookzone kan een andere Timer ingesteld worden, op het display (A) verschijnt voor 10 seconden de countdown van de LAST geselecteerde kookzone, waarna de countdown met de kortsteijd zaal worden weergegeven.

Zodra de timer de countdown beeindigd, worden er een geluidssignaal afgevegen (gedurette 2 minuten, worden gestopt door te drukken op een willekeurige toets van de kookplaat), verwijl het display (A) knippert, met symbol "000".

Opmerking:ijdens het gebruik van de Timer verschijnt naast het display van de kookzone het symbol (E)

Voor het uitschakelen van de Timer:

• selecteer de kookzone
• stel de waarde van de timer in op "O", door middel van (3),

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt worden.

- Egg Timer

De functie Egg Timer is een countdown die onafhankelijk is van de kookzones (en van de afzugzone). De Egg Timer wordt geactiveerd door te drukken op + + (3 + 2)

Opmerking: volg voor de instelling van de functie Egg Timer bezelfde procedure als voor de functie Timer.

Zodra de timer de countdown beeindigd, worden er een geluidssignaal afgevegen (gedurende 2 minutes, worden gestopt door te drukken op een willekeurige toets van de kookplaat), toenwij het display (A) knippert, met symbol "000".

Pauze

Met behulp van de functie Pauze konnen de actieve functies van de kookplaat stopgezet worden en wordt het kookvermogen op nul gesteld.

Activering:

druk op (5)
- er worden een "f" weergegeven op het display (I).

Voor de deactivering van de functie:

Opmerking : met deze handeling worden de status van de kookplaat geseset maar die van voor de pauze

druk op

• binnen 10 seconden met de vingersaar rechts schuiven op de Selectiebalk (8), van de kookzone 2 (AFB.19);

Opmerking : wonneer de handeling nicht binnen dezeijd wordt uitgevoerd blijft de functie Pauze actief.

Opmerking: indien, de Functie Pauze na 10 Minutes nicht gedeactiveerd wordt, zal de kookplaat automatisch uitschaken.

- Recall

Met de functie Recall is het möglichk om, in geval van een onbedoelde uitschakeling, alle op de kookplaat toegepaste instellenen te herstellen.

Activering:

• de kookplaat waar inschakelen (1) binnen 6 seconden na de uitschakeling
  druk op (5), binnen de volgende 6 seconden

Automatic Heat UP

Met de functie Automatisch Opwarmenkest u het ingestelde vermogen sneller bereiken; met deze functie is het möglichk om voedsel sneller te bereiden, maar zonder het risico dat het verbrand, omdat de temperatuur het ingestelde niveau nicht overschrijdt.

Deze functie is beschikbaar voor de vermogensniveauaus 1-8

Activering:

• druk lang op de Selectiebalk (8) voor het gewenste vermogen
• er worden een "R"weergegeven op het display (I).

Power Limitation

Door middel van de functie Power Limitation kan de werkinq van het product zo worden ingesteld dat de maximale absorptie beperkt worden.

Opmerking: de instelling moet worden uitgevoerd met de uitgeschakelde kookplaat, zonder te drukken op de toets

(1).op het moment van aansluiting van de kookplaat op het elektriciteitsnet of bij de heraansluiting van het elektriciteitsnet zich, binnen 2 minutes.

Voor de instelling van de Power Limitation:

houd de toetsen + ||(4+5), langdurig ingedrukt, tot er een kort geluidssignaal te horen is
- scroll gewiektijdig op de sliders FL en RL

0 P van links maar rechts, en houd lang ingedrukt in overeenkomst met de letters P, tot er een kort geluidssignaal te horen is, het display Timer (A) toont de symbolen "CF6", om aan te gezven dat de instelling kan worden uitgevoerd het display van de zone FL toont de huidige instelling**

0 = 7. 4 KW 1 = 4. 5 KW

** de standaardinstelling is gelijk aan 7,4 KW
- scroll, om de instelling van de Power Limitation te wijdigen, op de slider FL

0 P

van links maar rechts om de Kw te verhogen

van rechtsaar links om de Kw te verlagen

• druk, om de gemaakte keuze op te sloan, op gedurende 1
  seconde op de toetsen + (4+5), er worden een geluidssignaal afgevegen om de uitgevoerde instelling te bevestigen; cervolgens worden de functie afgesloten.

GEBRUIK VAN DE AFZUIGKAP

Inschakeling

Druk op (aanraken) (1) kookplaat/ afzuigkap

Het controlelampje staat branden om aan te geven dat de kookplaat/afzuigkap maar is voor gebruik.

Voor de uitschakeling nogmaals op de toets drukken.

Opmerking: Deze functie heeft voorrang op alle andere functies.

Inschakeling van de afzuigkap:

Voor de activering van de afzuigkap de Selectiebalk (6) aanraken (erop drukken)

Aanzuigsnelheid (vermogen):

De Selectiebalk (6) aanraken en de vingers er over verschuiven:

aar rechts om de aanzuigsnelheid (vermogen) te verhogen (0-10);

aar links om de aanzuigsnelheid (vermogen) te verlagen (10-0);

- Timer

Activering/Instelling van de functie Timer voor de afzuigkap

• Selecteer de afzuigkap (snelheid ≠ 0 ).
• Druk op — + (3+2) voor toegang tot de functie Timer (vanuit elke sleheid)
• Stel de duur van de Timer in:

druk op de selectietoets +2), voor het verhogen van de automatische uitschakeltijd

druk op de selectietoets (3), voor het verminderen van de automatische uitschakeltijd

op het display (A) worden de countdown weergegeven,

Opmerking:ijdens het gebruik van de Timer verschijnt naast

het display van de afzuiqkap het symbol (E)

Zodra de timer de countdown beeindigd, worden er een geluidssignaal afgevegen (gedurende 2 minutes, worden gestopt door te drukken op een willekeurige toets van de kookplaat), verwijl het display (A) knippert, met symbol "000"

Voor het uitschakelen van de Timer:

• selecteer de kookzone
• stel de waarde van de timer in op "O", door middel van (3),

Opmerking: de functie blijft geactiveerd, tenzij er in de tussentijd op andere toetsen gedrukt worden.

Indicator verzadiging filters

De kap geeft aan wanner hetoodzakelijk is om het onderhoud van de filters uit te voeren:

Vetfilter

de LED "FILTER"(C) wordt geactveerd

Geurfilter met actieve kool

de LED "FILTER"(C) knippert

- Reset verzadiging filters

Druk, na het uitvoeren van het onderhoud van de filters (vet en/of actieve kool) langdurig op de toets "AUTO"7; de LED "FILTER" gaat uit en de telling van de indicator start.

Activering indicator verzadiging geurfilter met achieve kool

Deze indicator is gewoonlijk gedeactiveerd.

Ga voor zijn activering als volgt te werk:

schakel de kookplaatafzuiging in met ①(1)

met de uitgeschakelde afzuigmotor e kookzones, op "AUTO"7) drukken en ingedrukt honden;

"FILTER" gaat branden en gaat verwolgensuit om de activering aan te gehen.

Deactivering indicator verzadiging geurfilter met actieve kool

herhaal de hierboven voor de activering beschreven handeling "FILTER" gaat knipperen en gaatervoigensuit om de deactivering aan te geven.

De kap worden ingeschakeld op de meest geschikte snelheid en past het aanzuigvermogen aan op het maximale in de kookzones gebruikte bereidingsniveau.

Wanner de kookplaat worden uitgeschakeld, za de afzuigkap bijn afzuigsnelheid aanpassen door deze geleidelijk te verminderen, om de resterende dampen en geuren af te voeren.

Voor de activering van deze functie:

Druk kort op "AUTO" (7), de LED(A) (D) gaat branden om aan te gehen dat de kap in deze modus functioneert.

Het apparaat is voorbereid om gezruikt te worden in combinatie met een SET Window-sensor (niet door de fabrikant geleverd).

Wanner de SET Window-sensor geinstalleerd worden (alleen bij gelebruik van de AFZUIGMODUS), zal de luchtafzuing worden onderbroken telkens wanner het venster van deruimte, waarop de SET is gemonteerd, gesloten is.

-De elektrische aansluiting van de SET op het apparaat moet worden uitgevoerd door technisch gekwalificeerd en gespecialiseerd personeel.

-De SET moet afzonderlijk gecertificeerd worden in overeenstemming met de veiligheidsnormen van toepassing op het onderdeel en met zijn gebruik met het apparaat. De installmentie moet worden uitgevoerd in overeenstemming met de geldende normen voor huishoudelijksteystemen.

OPGELET:

-de bedrading van de op het apparaat aan te sluiten SET moet deel uitmaken van een gecertificeerd circuit in zeer lage veiligheidsspanning (SELV).

-de fabrikant van dit apparaat wijst alle aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werking en/of een onjuiste installmentatie van de SET.

Vermogensniveau (van te voren ingesteld)		Beschrijving
S	Smelten	Kenmerkt een vermogens niveau die geschikt is voor het langzaam latent smelten van delicate producten zonder dat afbreuk worden gedaan aan de sensorische kenmerken (chocolate, boter etc).
SS	Opwarmen	Kenmerkt een vermogensniveau dat geschikt is om gerechten op temperatuur te kunnen houden op een delicate wijze, zonder dat het kookpunt worden bereikt.
SSS	Sudderen	Kenmerkt een vermogensniveau dat geschekt is om gerechten te latent sudderen voor langere tijd. Geschikt voor het bereiden van tomatensaus, ragout, soepen, groentesoeopen, waar bij het kookniveau onder controle blijt (ideal voor de au bain-marie kooktechniek). Vermijid onaangenaam morsen van voedsel of het aanbakken op de bodem, typisch voor deze bereidingen. Gebruik deze functie nadat het etenswaar aan de kook is gebracht.

Vermogenstabel

Vermogensniveau		Soort bereiding	Gebruik (de indicatehangt af van de ervaringen en de bereidingsgewoonten)
Max vermogen	Boost	Snel verwarmen	Ideaal om in korteijd de temperatuur van het voedsel te verhogen tot het kookpunt, in het geval van water, of snel kookvocht te verwarmen
	8-9	Bakken - koken	deaal om aan te braden, een bereiding te starten, diepvriesproducten te bakken, water snel aan de kook te brengen.
Hoog vermogen	7-8	Aanbraden - fruiten - koken - grillen	Ideaal om te fruiten, vucht aan de kook te honden, koken en grillen (gedurende korteijd, 5-10 minutes).
	6-7	Aanbraden - koken - laten sudderen - fruiten - grillen	Ideaal om te fruiten, vucht zachtjes aan de kook te honden, koken en grillen (gedurende gemiddeldeijd, 10-20 minutes), accessoires voorwarmen
Gemiddeld vermogen	4-5	Koken - laten sudderen - fruiten - grillen	Ideaal om te laden sudderen, vucht heel zachtjes aan de kook te honden, koken (gedurende langeijd). Afmaken van de pasta (mantecare).
	3-4	Koken - laten pruttelen - inkoken - smeuig make	Ideaal voor langdurige bereidingen (rijst, sauzen, braadstukken, vis) met bijbehorend vocht (bijv. water, wijn, bouillon, melk), pasta afmaken, smeuig make (mantecare).
	2-3	Koken - laten pruttelen - inkoken - smeuig make	Ildeaal voor langdurige bereidingen (hoeveelheden kleiner dan een liter: rijst, sauzen, braadstukken, vis) in bijbehorend vocht (bijv. water, wijn, bouillon, melk).
Laag vermogen	1-2	Smelten - ontdooien - warm honden - smeuig make	Ideaal om boter zicht te make, voorzichtig chocolate te smelten; producten vankleine afmetingen te ontdooien
	1	Smelten - ontdooien - warm honden - smeuig make	Ideaal omkleine hoeveelheden voedsel warm te honden die nèt bereid+zijn of om schalen op temperatuur te honden en risotto's smeuig te make.
OFF	Vermogen nul	Stunoppervlak	Kookplaat in stand-by of uitgeschakeld (mogelijk aanwezigheid van restwarmte na afloop van de bereiding, aangegeven door H-L-O)

Bereidingstabel

Categoriën levensmiddelen	Gerechten of vereidingswijzes	Vermogensniveau en voortgang bereiding
		Eerste fase	Vermogen	Tweede fase	Vermogen
Pasta, rijst	Verse pasta	Verwarming van het water	Booster-9	Koken van de pasta en aan de kook houden	7-8
	Gedroogde pasta	Verwarming van het water	Booster-9	Koken van de pasta en aan de kook houden	7-8
	Gekooke rijst	Verwarming van het water	Booster-9	Koken van de rijst en aan de kook houden	5-6
	Risotto	Licht fruiten en roosteren	7-8	Bereiding	4-5
Groenten, peulvruchten	Gekookt	Verwarming van het water	Booster-9	Koken	6-7
	Gebakken	Verwarming van de olie	9	Bakken, frituren	8-9
	Sauteren	Verwarming van het accessoire	7-8	Bereiding	6-7
	Stoofschotels	Verwarming van het accessoire	7-8	Bereiding	3-4
	Licht gefruite gerechten	Verwarming van het accessoire	7-8	Bruin korstje given aanlicht gefruite gerechten	7-8
Vlees	Braadstuk	Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8	Bereiding	3-4
	Aan het spit	Voorverwarming van de pan	7-8	Grillen aan beide zichden	7-8
	Aanbraden	Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8	Bereiding	4-5
	Gestoofderegechten	Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8	Bereiding	3-4
Pesce	Aan het spit	Voorverwarming van de pan	7-8	Bereiding	7-8
	Gestoofderegechten	Bruin korstje given aan vlees met olie (indien met boter vermogen 6)	7-8	Bereiding	3-4
	Gebakken/ gefrituurd	Verwarming van de olie of het vet	8-9	Bakken/frituren	7-8
Uova	Gebakken	Verwarming van de pan met boter of vet	6	Bereiding	6-7
	Omelet	Verwarming van de pan met boter of vet	6	Bereiding	5-6
	Zacht/hard gekookt	Verwarming van het water	Booster-9	Bereiding	5-6
	Pannenkoek	Verwarming van de pan met boter	6	Bereiding	6-7
Salse	Tomaat	Aanbraden met olie (indien met boter vermogen 6)	6-7	Bereiding	3-4
	Ragout	Aanbraden met olie (indien met boter vermogen 6)	6-7	Bereiding	3-4
	Bechamelsaus	Voorbereiding van de basis (botersmelten en neel toevoegen)	5-6	Zachtjes aan de kook brengen	3-4
Dolci, creme	Banketbakkerscrème	Melk aan de kook brengen	4-5	Zachtjes aan de kook houden	4-5
	Puddinkjes	Melk aan de kook brengen	4-5	Zachtjes aan de kook houden	2-3
	Rijs met melk	Melk verwarmen	5-6	Zachtjes aan de kook houden	2-3

Onderhoud

Onderhoud van de kookplaat

Let op! Controller voorafgaand op elke handeling voor reiniging of onderhoud of de kookzones uitgeschakeld zich en of de warmte-indicator verdwenen is.

Reinigen

De kookplaat要去 ieder gebruik gereinigd worden.

Belangrijk:

Gebruik geen schuursponsjes of metalen sponsjes. Deze zouden na verloop vanijd het glas konnen beschaden.

Gebruik geen chemische en irriterende reinigingsmiddelen, zoals ovenspray of vlekkenmiddelen.

Na elk gebruik de kookplaat af lately koelen en reinigen om aangekoekt vuil en vlekken van gemorst voedsel te verwijdenen.

Suiker of levensmiddelen met een hoog suikergehalte beschadigen de kookplaat en要去en onmiddelijk worden verwijderd.

Zout, suiker en zand können krassen veroorzaken op het glazen oppervlak.

Gebruik een zachte doeck, absorberend keukenpapier of specifieke producten voor het reinigen van de kookplaat (volg de aanwijzingen van de fabrikant).

GEEN STOOMREINIGER GEBRUKEN!!!

Belangrijk:

In geval er per ongeluk grohe hoeveelheden vloeistof uit de pannen worden gemorst, is het möglichk in te gripen door middel van het afvoerventiel op de onderste achechterzijde van het apparaat om alle resten te verwijderen en een reiniging met de hoogste hygienische verilgheid uit te voeren.

afb. 16

Voor een nog vollediger en grondiger reiniging is het möglich de onderste bak volledig te verwijdersen.

Afb.18 → 18.3

Onderhoud van de afzuigkap

Reiniging

Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek. GEEN

GEREEDSCHAP OF INSTRUMENTEN GEBRUKEN VOOR DE REINIGING!

Vermijd het gebruik van producten die schurende stoffen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Vetfilter

Verzameld de door de bereiding vrijgeveen vetdeeltjes

Moet eenmaal per maand gereinigd worden (of wanner het systeme voor de aanduiding van de verzadiging van de filters dit vereist) met Niet-agressieve reinigingsmiddelen, met de

hand of in de vaatwasser met lage temperatures en de korte cyclus.

Het kan gebeuren dat het wassen in de vaatwasser het metalen vetfilter verkleurt maar de filtratie-eigenschappen zullen absolut而不是 wijdigen.

afb. 15

Filter Met Actieve Kool - Keramisch

(Alleen voor de Filterversie)

Vangt de door de bereiding veroorzaakte onaangename geuren op

Het product is uitgerust met 4 sets filters die de geuren dankzij de actieve kool opvangen. De actieve kool is geintegreerd in een keramische structuur, eenvoudig en volledig toegankelijk voor de onzuiverheden, waardoor een groot absorptie-oppervlak gezormd worden.

De verzadiging van de keramische filters met actieve kool vindtplaats na een meer of minder lang gebruik, afhankelijk van de manier van koken en de_freqtie van reiniging van het vetfilter. Deze geurfilters hunen om de 2/3 maanden thermisch geregenereerd worden, gedurende 45 minutes in een op 200°C voorverwarmde oven. De regeneratie maakt een maximale duur van de filters van 5aar mogelijk.

Afb.17 → 17.13

Problemen oplossen

Fouten können ook veroorzaakt worden doorkleine problemen die u zelf met behulp van de volgende instructies kunt oplossen. Wanneer het specifieke geval Niet aan de hand van de volgende informatie kan worden opgelost, tracht dan nicht zich reparaties uit te voeren.

WAARSCHUWING

Reparaties van het apparaat moot uitsluitend worden uitgevoerd door een gekwalificeerde technicus. Onjuist uitgevoerde reparaties zonden hunnen leiden tot groe risico's voor de gebruiker. Neem contact op met uw klantenservice als uw apparaat gerepareerd moet worden.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Wat要去 ik doen als de kookzones nicht werken?	De zekering in de behuizing van de bedrading is Niet intact Er staat geen pan op de kookzone.	In geval de zekering meerere malen ontkoppelt, neem dan contact op met een erkende elektricien Plaats de pan op de kookzone.
Wat要去 ik doen als de kookzones nicht worden ingeschakeld?	Het bedieningspaneel is geleeltelijk bedekt met een vochtige doe of vloeistof.	Reinig het bedieningspaneel

INFORMATIECODE	BESCHRIJVING	MOGELIJKE OORZAKEN	OPLOSSING
E2	Het bedieningspaneel wordenuitgeschakeld vanwege te hoge temperatuur	De interne temperatuur vande elektronische onderdelenis te hoog	Wacht tot dekookplaat isafgekoeld alvorenshem opnieuw tegebruiken
ERR03+geluidssignaal	Er worden een voortdurende(permanente) activering van detoets waargenomen.De interface schakelt uit na 10seconden.	Water, pannen of kookgereiop de gebruikersinterface.	Reinig het oppervlakenewrivijdereventuelevoorwerpen vanafde kookplaat.
Voor alleanderefoutmeldingen(E ... U ...)	Contact opnemen met de technische servicedienst en de foutcode mededelen

Productgeveensblad (kookplaat)

Naam van de leverancier	Samsung Electronics Co. Ltd
Identificatie van het model	NZ84T9747VK NZ84T9747UK
Type kookplaat	Inbouw
Verwarmingstechniek	Inductiekookzones en kookgebieden
Aantal kookzones en/of -gebieden	4
Voor cirkelvormige kookzones of -gebieden: diameter van nuttige oppervlakte per elektrisch verwarmde kookzone (Ø)	18,9 cm, 22 cm
Energieverbruik per kookzone of -gebied, berekend per kg (EC elektrisch koken)	Ø 15,0 cm: 195,8 Wh/kg
	Ø 24,0 cm: 175,2 Wh/kg
	Ø 21,0 cm: 192 Wh/kg
	Ø 18,0 cm: 193,6 Wh/kg
	Ø 21,0 cm: 194,4 Wh/kg
Energieverbruik van de kookplaat, berekend per kg (EC elektrische kookplaat)	190,2 Wh/kg

• Gegevens bepaald volgens de norm EN 60350-2/A11 en de Verordening (EU) nr. 66/2014 van de Commissie.

Tips voor energiebesparing

Aanbevelingen voor de Beste resultaten:

• Gebruik pannen met een bodem diameter gegiek aan die van de kookzone.
• Gebruik uitsluitend pannen met een vlakke bodem.
• Houd waar möglich de deksels op de pannenijdens het koken
• Kook groenten, aardappelen, enz. met eenkleine hoeveelheid water om de bereidingstijd te verkorten.
• Gebruik een snugkookpan. Deze reducet het energieverbruik en de bereidingsstijd

• Plaats de pan in het midden van de kookzone op de kookplaat.

• Raadpleeg de documentatie in de verpakking voor het productgeveensblad van de afzuigkap.

- Functie caldură automata in sus (Heat UP)

Vyuzitie varnej dosky
