Znamka	Samsung
Model	NK24C5070DS
Vrsta izdelka	Kuhinjska napa
Uporaba	Gospodinjska
Različica	Odsesovalna (zunanji odvod) ali filtrirna (recirkulacija)
Najmanjša razdalja med kuhalno ploščo in napo	50 cm (električna) / 65 cm (plinska ali mešana)
Število hitrosti motorja	4 (vključno s hitrostjo Boost s časovnikom 5 min)
Osvetlitev	LED – zamenjava s strani servisne službe
Časovnik	Programabilni zakasnjeni izklop
Filter proti maščobi	Kovinski, primeren za pomivalni stroj (1-krat na mesec)
Filter z aktivnim ogljem	Izbirno, zamenjava vsaj vsake 4 mesece
Signal nasičenosti filtrov	Utripajoča LED: 40h za filter proti maščobi, 160h za oglje
Električno napajanje	220-240 V ~ 50/60 Hz (preverite tablico z nazivnimi podatki)
Napajalni kabel	Poseben – ob poškodbi kontaktirajte servis
Materiali	Nerjaveče jeklo (ocena na podlagi lista)
Način namestitve	Stenska
Teža	Približno 15 kg (ocena)
Mere (Š x G x V)	Približno 90 x 50 x 50 cm (ocena)
Raven hrupa	V skladu s standardom EN 60704 (podatek ni naveden)
Nadomestni deli na voljo	Filter z ogljem, LED žarnica (prek servisa)
Popravljivost	Svetilko in napajalni kabel lahko zamenja pooblaščeni tehnik
Garancija	Standardna proizvajalčeva (preverite pogoje)
Država izvora	Ni navedeno

Pogosto zastavljena vprašanja - NK24C5070DS SAMSUNG

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Pri električnih kuhalnih ploščah je najmanjša razdalja 50 cm; pri plinskih ali mešanih pa 65 cm. Vedno upoštevajte razdalje, navedene v navodilih za vaš kuhalni aparat, če so večje.

Kako očistiti kovinski filter proti maščobi?

Filter proti maščobi je treba očistiti enkrat na mesec. Lahko ga operete ročno z nežnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. V pomivalnem stroju lahko pride do razbarvanja, vendar to ne vpliva na učinkovitost filtra.

Kdaj naj zamenjam filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati najpozneje vsake 4 mesece ali prej, če zasveti indikator nasičenosti (po 160 urah delovanja). Tega filtra ni mogoče očistiti ali regenerirati.

Kako zamenjati LED žarnico?

Osvetlitev temelji na LED tehnologiji. Za zamenjavo žarnice kontaktirajte pooblaščeni servis Samsung. Ne poskušajte tega storiti sami.

Kako delujejo hitrosti motorja?

Napa ima 4 hitrosti: hitrost 1 (počasna) do hitrost 3 (hitra) in hitrost Boost (hitrost 4), ki deluje 5 minut, preden se samodejno vrne na hitrost 3. Uporabite tipke T2 (zmanjšanje), T3 (povečanje) in T1 (VKLOP/IZKLOP).

Kako uporabljati časovnik?

Pritisnite tipko T4 za aktivacijo časovnika. Napa se bo samodejno izklopila po nastavljenem času. Način časovnika lahko zapustite s pritiskom na T2 (zmanjšanje), T3 (povečanje) ali T4 (ohranjanje hitrosti).

Kaj pomenijo utripajoče lučke?

Lučka L1 utripa po 40 urah delovanja, kar pomeni, da je treba očistiti filter proti maščobi. Lučka L2 utripa po 160 urah za filter z ogljem. Za ponastavitev držite tipko T1 pritisnjeno 3 sekunde, ko je napa v načinu VKLOP.

Kako aktivirati lučko filtra z ogljem, če uporabljam filtrirno različico?

Napo izklopite (način IZKLOP). Istočasno držite tipki T2 in T3 pritisnjeni 3 sekunde. LED L1 utripa, nato utripata LED L1 in L2, dokler ne zasliši potrditveni pisk. Napa se vrne v način IZKLOP.

Ali lahko napo namestim brez zunanjega odvoda?

Da, napo lahko uporabljate v filtrirni različici (recirkulacija). V tem primeru morate namestiti filter z aktivnim ogljem (ni priložen). Zrak se razmasti in razogliči, preden se vrne v prostor.

Kako električno priključiti napo?

Napetost mora ustrezati tisti na tablici z nazivnimi podatki (običajno 220-240 V). Napo priključite v stensko vtičnico, ki je dostopna po namestitvi. Če je priključitev direktna, je potreben standardni odklopnik. Ne priključite aparata na elektriko pred koncem namestitve.

NAVODILA ZA UPORABO NK24C5070DS SAMSUNG

Nevarnosti ali nevarna ravnanja, ki lahko privedejo do telesnih poškodb ali smrti.

POZOR

Nevarnosti ali nevarna ravnanja, ki lahko privedejo do električnega udara, poškodb ali materialne škode.

OPOMBA

Koristni nasveti in napotki

Te ikone in opozorilni simboli so namenjeni preprečevanju poškodovanja vas in drugih ljudi. Prosimo, upoštevajte jih v celoti. Prosimo, da po branju tega poglavja navodila shranite na varnem mestu za morebitna branja v prihodnosti.

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opozorila

• Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.
• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.
• Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
• Otroci naj aparata ne čistijo in na njem ne izvajajo vzdrževalnih del brez nadzora.
• Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.
• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je namenjen v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih. Odprt ogenj je škodljiv za filtre in lahko povzroči požar,

zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.

Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.

• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR! Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z: Varnost: EN/IEC 60335-1: EN/IEC 60335-2-31, EN/IEC 62233. - Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih premerov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo. Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni (filtracijski) z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z ogljenimi filtri, je slednje potrebno odstraniti. Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera, kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na zmanjšanje učinkov sesanja in močno povečala hrupnost.

Zato za takšno delovanje odklanjamo vsakršno odgovornost.

Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina. Cevovod naj ima čim manj krivin (največji kot upogiba: 90°). Izogibajte se izrazitim spremembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

• Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih. Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

POZOR! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen. Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi rezervni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici. Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/strop morata biti dovolj trdna, da lahko prenašata težo nape.

Opomba: S simbolom "(°)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOL!

Pri vseh vzdrževalnih posegih nosite delovne rokavice.

Maščobni filter

Sl. 14-32

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Slika 31

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj vsake štiri mesece (ali kadar je to razvidno iz sistema za ugotavljanje zamašitve filtrov, če je to predvideno na vašem modelu).

Filter ni niti pralen niti obnovljiv.

Montaža

Aktivni ogleni filter obesite najprej zadaj, na kovinski jeziček nape, nato pa še spredaj na odgovarjajoča gumba.

Razstavitev

Aktivni ogleni filter odstranite tako, da pritrdilna gumba zavrtite za 90°

Nakup oglenega filtra

Ogleni filter lahko kupite prek spletne strani servisne službe ali v servisnih centrih Samsung. Glejte informacije, ki so navedene na zadnji strani teh navodil.

Zamenjava svetilk in / ali krmilnih naprav

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.

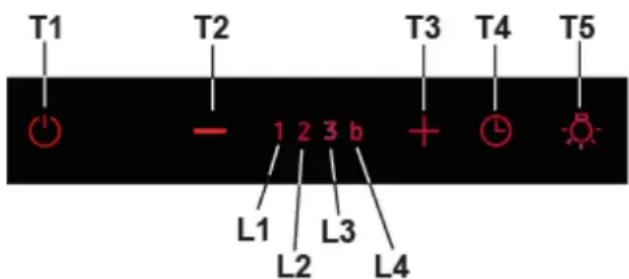

Delovanje

T6. Vklop/izklop sesalnega motorja:

Ko napa deluje na kateri koli hitrostni stopnji, se s pritiskom tipke T1 izključi.

Ko je napa izključena (OFF), se s pritiskom tipke T1 vključi 1. hitrostna stopnja.

T2. Zmanjšanje hitrosti

S pritiskom tipke "T2" se hitrost delovanja zmanjša s 4. (intenzivne) na 1. hitrostno stopnjo.

S pritiskom tipke "T2", medtem ko napa deluje na 1. hitrostni stopnji, se naprava izključi (OFF).

T3. Povečanje hitrosti

S pritiskom tipke T3 se napa vključi, tako da deluje na 1. hitrostni stopnji.

S pritiskom tipke (napa vključena - ON) se hitrost motorja s 1. hitrosti poveča na 4. (intenzivno) hitrostno stopnjo.

Opomba: 4. hitrostna stopnja (časovno nastavljena intenzivna hitrost delovanja)

deluje 5 minut, zatem pa se napa samodejno nastavi na 2. hitrostno stopnjo.

T4. Časovna nastavitev hitrosti

Časovno nastavitev hitrosti se omogoči s pritiskom tipke T4, po poteku tega časa se napa izključi.

Časovne nastavitve delovanja posamezne hitrostne stopnje so naslednje:

1. Hitrostna stopnja - 20 minut (LED L1 utripa)
2. Hitrostna stopnja - 15 minut (LED L2 utripa)
3. Hitrostna stopnja - 10 minut (LED L3 utripa)

Intenzivna hitrostna stopnja - 5 minut (LED L4 utripa)

Med časovno nastavljenim delovanjem lahko s pritiskom tipke T2 zapustite

časovno nastavljeni način in zmanjšate hitrost delovanja.

S pritiskom tipke T3 zapustite časovno nastavljeni način delovanja in povečate hitrost delovanja.

S pritiskom tipke T4 zapustite časovno nastavljeni način delovanja in ohranite nastavljeno hitrost delovanja.

T5. Vklop/izklop (ON/OFF) luči

Tipka za nadzor in nastavitev indikatorja zasičenosti filtrov: Indikator zasičenosti maščobnega filtra

Po 40 urah delovanja začne LED lučka L1 utripati.

Ko se prikaže ta signalizacija, je treba očistiti maščobni filter.

Za ponastavitev signalizacije pritisnite tipko T5 in jo zadržite pritisnjeno 5 sekund (napa vključena - ON).

Oglasi se zvočni signal (pisk) in LED lučka L1 preneha utripati.

Indikator zasičenosti oglenega filtra

Po 160 urah delovanja začne LED lučka L2 utripati.

Ko se prikaže ta signalizacija, je treba očistiti ogleni filter.

Za ponastavitev signalizacije pritisnite tipko T5 in jo zadržite pritisnjeno 5 sekund (napa vključena - ON).

Oglasi se zvočni signal (pisk) in LED lučka L2 preneha utripati.

V primeru istočasne sprožitve indikatorjev zasičenosti obeh filtrov, na zaslonu izmenično utripata številki L1 in L2.

Indikatorja ponastavite tako, da dvakrat ponovite zgoraj opisani postopek.

Prvič ponastavite indikator zasičenosti oglenega filtra, drugič pa indikator zasičenosti maščobnega filtra.

V standardnem načinu delovanja indikator zasičenosti oglenega filtra ni omogočen.

Ob uporabi nape v obtoku različici, je treba indikator zasičenosti oglenega filtra vključiti.

Omogočenje indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in pritisnite tipko T5 ter jo zadržite pritisnjeno 5 sekund.

Ob pritisku tipke se prižgejo LED lučke, povezane s signalizacijo trenutno omogočenih filtrov.

Oglasi se zvočni signal (pisk) in LED lučka L2 utripa 2 sekundi.

LED lučki L1 in L2 svetita približno 2 sekundi, nato pa se napa znova izključi (OFF).

Onemogočenje indikatorja zasičenosti oglenega filtra:

Napo izključite (OFF) in pritisnite tipko T5 ter jo zadržite pritisnjeno 5 sekund.

Ob pritisku tipke se prižgejo LED lučke, povezane s signalizacijo trenutno omogočenih filtrov.

Oglasi se zvočni signal (pisk) in LED lučka L2 se ugasne.

LED lučka L1 sveti približno 2 sekundi, nato pa se napa znova izključi (OFF).
