NK24C5070DS - Exaustor SAMSUNG - Manual de utilização gratuito

Marca	Samsung
Modelo	NK24C5070DS
Tipo de produto	Exaustor de cozinha
Uso	Doméstico
Versão	Aspirante (evacuação externa) ou filtrante (recirculação)
Distância mínima entre placa de cozimento e exaustor	50 cm (elétrico) / 65 cm (gás ou misto)
Número de velocidades do motor	4 (incluindo uma velocidade Boost com temporizador de 5 min)
Iluminação	LED – substituição pelo serviço técnico
Temporizador	Desligamento programável
Filtro anti-gordura	Metálico, lavável na máquina de lavar loiça (1 vez/mês)
Filtro de carvão ativado	Opcional, substituição a cada 4 meses no máximo
Sinal de saturação dos filtros	LED piscando: 40h para filtro anti-gordura, 160h para carvão
Alimentação elétrica	220-240 V ~ 50/60 Hz (verificar placa de identificação)
Cabo de alimentação	Especial – contactar assistência técnica se danificado
Materiais	Aço inoxidável (estimativa conforme ficha)
Tipo de instalação	De parede
Peso	Aproximadamente 15 kg (estimativa)
Dimensões (L x P x A)	Aproximadamente 90 x 50 x 50 cm (estimativa)
Nível de ruído	Conforme norma EN 60704 (dado não fornecido)
Peças de reposição disponíveis	Filtro de carvão, lâmpada LED (através da assistência técnica)
Reparabilidade	Lâmpada e cabo de alimentação substituíveis por técnico autorizado
Garantia	Padrão do fabricante (consultar condições)
País de origem	Não especificado

Perguntas frequentes - NK24C5070DS SAMSUNG

Qual é a distância mínima entre o exaustor e a placa de cozimento?

Para fogões elétricos, a distância mínima é de 50 cm; para fogões a gás ou mistos, é de 65 cm. Respeite sempre as distâncias indicadas no manual do seu aparelho de cozimento se forem superiores.

Como limpar o filtro anti-gordura metálico?

O filtro anti-gordura deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar loiça a baixa temperatura e ciclo rápido. Pode ocorrer descoloração na máquina de lavar loiça, mas isso não afeta a eficiência do filtro.

Quando devo substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído no máximo a cada 4 meses, ou mais cedo se o indicador de saturação acender (após 160 horas de funcionamento). Este filtro não se limpa nem se regenera.

Como substituir a lâmpada LED?

A iluminação é baseada na tecnologia LED. Para substituir a lâmpada, contacte o serviço técnico autorizado Samsung. Não tente fazer você mesmo.

Como funcionam as velocidades do motor?

O exaustor possui 4 velocidades: velocidade 1 (lenta) a velocidade 3 (rápida) e uma velocidade Boost (velocidade 4) que funciona durante 5 minutos antes de voltar automaticamente à velocidade 3. Use os botões T2 (diminuir), T3 (aumentar) e T1 (ON/OFF).

Como usar o temporizador?

Pressione o botão T4 para ativar o temporizador. O exaustor desligará automaticamente após o tempo programado. Pode sair do modo temporizador pressionando T2 (diminuir), T3 (aumentar) ou T4 (manter a velocidade).

O que significam os indicadores piscando?

O indicador L1 pisca após 40 horas de funcionamento para indicar que o filtro anti-gordura precisa ser limpo. O indicador L2 pisca após 160 horas para o filtro de carvão. Para reiniciar, mantenha o botão T1 pressionado por 3 segundos quando o exaustor estiver no modo ON.

Como ativar o indicador do filtro de carvão se usar a versão de recirculação?

Coloque o exaustor no modo OFF (desligado). Mantenha pressionados os botões T2 e T3 simultaneamente por 3 segundos. O led L1 pisca, depois os leds L1 e L2 piscam até o bip de confirmação. O exaustor volta ao modo OFF.

Posso instalar o exaustor sem evacuação externa?

Sim, pode usar o exaustor na versão filtrante (recirculação). Nesse caso, deve instalar um filtro de carvão ativado (não fornecido). O ar é desengordurado e desodorizado antes de ser devolvido ao ambiente.

Como ligar eletricamente o exaustor?

A tensão deve corresponder à indicada na placa de identificação (geralmente 220-240 V). Ligue o exaustor a uma tomada de parede acessível após a instalação. Se a ligação for direta, é necessário um disjuntor normalizado. Não ligue o aparelho antes de terminar a instalação.

MANUAL DE UTILIZADOR NK24C5070DS SAMSUNG

PT Instruções para instalação e utilização

RU Instruções para instalação e utilização

UK Instruções para instalação e utilização

RO Instruções para instalação e utilização

PT - Instruções para instalação e utilização

Símbolos utilizados neste manual

ADVERTÊNCIA

Perigos ou práticas não seguras que podem provocar lesões ou morte.

ATENÇÃO

Perigos ou práticas não seguras que podem provocar choques elétricos, lesões ou danos materiais.

NOTA

Conselhos e instruções úteis

Estes ícones e símbolos de aviso servem para evitar lesões a si ou a outros. Por favor, siga-os escrupulosamente. Depois de ler este manual, guarde-o num local seguro para possíveis referências futuras.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente dos modelos ilustrados neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto. Leia cuidadosamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contate o seu fornecedor e não prossiga com a instalação.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho está instalado deve ser suficientemente ventilado, quando o exaustor for usado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizada ou um técnico qualificado.

ATENÇÃO! Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar possíveis consequências negativas para o ambiente e para a Saúde Pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de diminuição de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591: ISO 5167-1: ISO 5167-3: ISO 5168: EN/IEC 60704-1: EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301 EMC: EN55014-1; CISPR 14-1; EN55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Para obter informações sobre os compromissos ambientais da Samsung e sobre as exigências regulamentares específicas de produtos, por exemplo, o regulamento REACH, WEEE, baterias, visite:

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-se exclusivamente para uso doméstico.

O exaustor é fabricado para ser realizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados. Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união). O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído. Não nos responsabilizamos a este respeito. Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C). Evitar alterações drásticas da secção do tubo (diâmetro).

Versão recirculação

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo antes da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo

depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tem as dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.). Caso haja, tirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.

A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Nota: As peças sinalizadas com o símbolo "(°)" são acessórios fornecidos apenas em outros modelos ou peças não fornecidas, que devem ser compradas.

Manutenção

Limpeza

Para todas as operações de manutenção, utilizar luvas de trabalho.

Filtro antigordura

Fig. 14-32

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. Pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 31

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo o caso, é necessário substituir o cartucho no máximo a cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtro de carvão ativo, primeiro na parte de trás da lingueta metálica do exaustor e antes dos botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90° os botões que o fixam ao exaustor.

Compra do filtro de carbono

O filtro de carbono pode ser adquirido no website do Serviço de Assistência ou nos Centros de Assistência Samsung. Consulte as informações referidas na última página deste manual.

Substituição das lâmpadas e/ou do dispositivo de controlo

O exaustor é fornecido com um sistema de iluminação baseado na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para substituir, contactar o serviço de assistência técnica.

Funcionamento

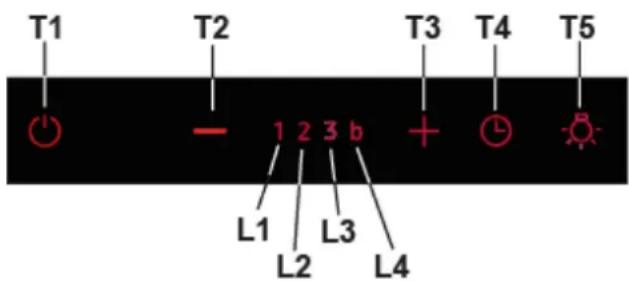

T1. ON/OFF Motor de aspiração:

Com o exaustor ligado a qualquer velocidade, pressionar o botão T1 e o exaustor desliga-se.

Com o exaustor desligado (OFF) pressionar a tecla T1 e o exaustor acende-se à velocidade 1.

T2. Diminuição da velocidade

Pressionar a tecla "T2" para diminuir a velocidade, da velocidade 4 (Boost) à velocidade 1.

T3. Aumento da velocidade

Pressionando o botão (exaustor em estado ON), a velocidade do motor aumenta da velocidade 1 para a velocidade Boost (temporizada).

Velocidade 1 LED L1

Velocidade 2 LED L2

Velocidade 3 LED L3

Boost (temporizada) LED L4 intermitente

Nota: A Velocidade 4 (Boost temporizada) permanece em funcionamento por 5 minutos, depois disso o exaustor configura automaticamente a velocidade 3.

T4. Temporização da velocidade

A temporização das velocidades é acionada pressionando a tecla T4. Quando a temporização termina, o exaustor desliga-se.

A temporização é dividida da seguinte forma:

Velocidade 1 - 20 minutos (LED L1)

Velocidade 2 - 15 minutos (LED L2)

Velocidade 3 - 10 minutos (LED L3)

Durante o funcionamento temporizado, pressionando a tecla T2 o exaustor sai da função temporizada e diminui a velocidade.

Pressionando a tecla T3, o exaustor sai da função temporizada e aumenta a velocidade.

Pressionando a tecla T4, o exaustor sai da função temporizada mantendo a velocidade configurada.

T5. ON/OFF Luzes

Controlo e configuração do aviso de saturação dos filtros: Aviso de filtro gorduras

Após 40 horas de funcionamento, o LED L1 pisca.

Quando surge este aviso, executar a manutenção do FILTRO de gorduras.

Para restaurar este aviso, manter pressionada a tecla T1 por 3" (exaustor em estado ON).

O LED L1 para de piscar e o exaustor desliga-se (OFF).

Após 160 horas de funcionamento, o LED L2 pisca.

Quando surge este aviso, executar a manutenção do FILTRO de carvão.

Para restaurar este aviso, manter pressionada a tecla T1 por 3" (exaustor em estado ON).

O LED L2 para de piscar e o exaustor desliga-se (OFF).

Em caso de aviso simultâneo de ambos os filtros, os LEDs L1 e L2 piscam alternadamente.

O reset é feito efetuando 2 vezes o procedimento acima descrito.

A primeira vez restaura o aviso do filtro de carvão, e a segunda restaura o aviso do filtro de gorduras.

Na modalidade padrão, o aviso do filtro de carvão não está ativo.

Caso se utilize o exaustor na versão filtrante, é necessário ativar o aviso de filtro de carvão.

Ativação do aviso de filtro de carvão:

Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.

Assim que for pressionada a tecla, o LED L1 piscará por 1 segundo.

Os LEDs L1 e L2 piscam até à emissão de um "BEEP", confirmando a ativação; o exaustor regressa ao modo OFF.

Desativação do aviso de filtro de carvão:

Colocar o exaustor em modo OFF e manter pressionada a tecla T2+T3 por 3 segundos.

Assim que for pressionada a tecla, o LED L1+L2 piscará por 1 segundo.

O LED L1 pisca até à emissão de um "BEEP", confirmando a ativação; o exaustor regressa ao modo OFF.
