DE Montage- und Gebrauchsanweisung

DE - Montage- und Gebrauchsanweisung

In thisem Handbuch verwendete Symbole

WARNHINWEIS

Gefahren oder gefährliche Verhaltensweisen, die zu Unfallen oder zum Tod führen konnten.

ACHTUNG

Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfallen oder zu Schaden an Gutern führen können.

ANMERKUNG

Nutzliche Ratschlage und Anweisungen

These Warnsymbole dieren zur Vermeidung von Verletzungen, sowohl für Sie als auch für andere. Befolgen Sie sieitte genau. Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem sicheren Ort fur ein möglichch, sukünftiges Nachschlagen auf.

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Düste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

• Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachsglagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
  Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation. Gebrauch und Sicherheit enthalt.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewisern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringgerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuches angegeben wird.
  Die Verwendung von offener Flamme schadet den Filter und kann zu Brandgebung führen, daß ist sie in jeder Fall zu vermeiden.
  Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
  ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube hei werden.
• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.
  Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
- Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.
- Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
Die Dunstabzugshaubeorida NiemALSals Auflageflache verwendetwerden,sofern es nicht ausdrucklich angegebenist.
- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
- Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und Elektronik-Allgeräte (WEEE) ist vorlegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerat einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmull konnte ein solches Gerat durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol

einer durchgestriichen Abfalltonne abgebildet. Es weist darauf hin, dass eine

Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und

Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüller oder an den Handler, bei dem Sie这点 Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung deses Produkts zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

-Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grosten Durchmesser des Luftastrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu Produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien finden Sie unter: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschlieben, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöfnungen mit geringerem Durchmesser verursicht某一 Verringerung der Abluftleistung und eine drasticische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

I Ein möglichst kurzes Rohr verwenden.

! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).

! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführ wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Befestigung

• Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube davon 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Grüße her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfemen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewisern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrunden) kein in Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfemen Sie theseus und haben Sie sie auf.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außendem muß die Wand/Decke das Gewicht der Abzugshaube tragen können.

Anmerkung: Die mit " (*) " gekennzeichnete Details sind Optionszubehore, die nur mit einigen Modellen mitgeliefert werden, oder die nicht mitgeliefert und gkauft werden müssen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 14-32

These dienen dazu, die Fetpartikel, die beim Kochen frei werden, zu binden. Der Metalfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspulgang erfolgen. Der Metalfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermarkale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 31

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate (oder wenn das Sättagungsanlegeysystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit aneigt) ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe anhängen, dann von vorne mit den zwei Knöpfen.

Demontage

Den Aktivkohlefilter entnahmen, in dem man die Knöpf, die an der Saugkappe fixiert sind, auf 90^ dreht.

Erwerb des Kohlefilters

Die Aktivkohlefilter konnen über die Samsung Service Websites und beim Samsung-Kundendienst nachgekauf werden. Die Kontaktdaten finden Sie auf der letzten Seite dieser Anleitung.

Ausweiseln der Lampen und/oder des Betriebsgeräts

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermögen eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkömmlichen Lampen, undieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

Betrieb

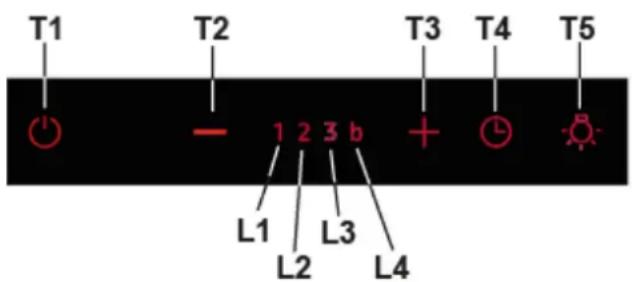

T1. EIN/AUS Gebläsemotor:

Bei eingeschalteter Haube und jeder Geschwindigkeit schaltet sich durch Druck der Taste T1 die Haube ab.

Bei abgeschalteter Haube (AUS) schaltet sich durch Druck der Taste T1 die Haube mit der Geschwindigkeit 1 ein.

T2. Verringerung der Geschwindigkeit

Durch Druck der Taste "T2" erhält man die Verringerung der Geschwindigkeit, von der Geschwindigkeit 4 (Boost) bis Geschwindigkeit 1.

T3. Erhöhung der Geschwindigkeit

Durch Druck der Taste (Haube in Zustand EIN) wird die Geschwindigkeit des Motors von der Geschwindigkeit 1 bis Geschwindigkeit Boost (zeitbedingt) erhöht.

Geschwindigkeit 1 Led L1

Geschwindigkeit 2 Led L2

Geschwindigkeit 3 Led L3

Boost (zeitbedingt) Led L4 blinkend

Anmerkung: Die Geschwindigkeit 4 (Boost zeitbedingt) bleibt für 5 Minuten in Betrieb, danach stellt die Haube automatisch die Geschwindigkeit 3 ein

T4. Zeitsteuerung der Geschwindigkeit

Die Zeitsteuerung der Geschwindigkeit wird durch Druck der Taste T4 aktiviert, nach Ablauf der Zeit schaltet sich die Haube aus.

Die Zeitsteuerung ist so unterteilt:

Geschwindigkeit 1 - 20 Minuten (Led L1)

Geschwindigkeit 2 - 15 Minuten (Led L2)

Geschwindigkeit 3 - 10 Minuten (Led L3)

Boost - 5 Minutes (Led L4 blinkend)

Während des zeitgesteuerten Betriebs verlasst die Haube durch Druck der Taste

T2 den Zeitsteuerungs-Modus und verringer die Geschwindigkeit.

Durch Druck der Taste T3 verlässt die Haube den Zeitsteuerungs-Modus und erhöht die Geschwindigkeit.

Durch Druck der Taste T4 verlässst die Haube den Zeitsteuerungs-Modus und behält die eingestellte Geschwindigkeit bei.

T5. EIN/AUS Licht

Kontrolle und Konfiguration Sattigungsanzeige der Filter: Anzeige Fettfilter

Nach 40 Betriebsstunden blinkt die Led L1.

Wenn these Anzeige erscheint, muss die Wartung des Fettilters durchgefuhrt werden. Um die Anzeige zurückzusetzen, die Taste T1 für 3 Sekunden gedrück halten. (Haube ist EIN).

Die Led L1 hort auf zu blinken und die Haube schaltet ab (AUS).

Anzeige Aktivkohlefilter

Nach 160 Betriebsstunden blinkt die Led L2

Wenn these Anzeige erscheint, muss die Wartung des Aktivkohlefilters durchgeführt werden.

Um die Anzeige zurückzusetzen, die Taste T1 für 3 Sekunden gedrück gehen. (Haube ist EIN).

Die Led L2 hört auf zu blinken und die Haube schaltet ab (AUS).

Im Falle der gleichzeitigen Anzeige von beiden Filtern blinken die Leds L1 und L2 abwechselnd.

Das Reset erfolgt, indem 2 Mal die oben beschriebene Prozedur ausgeführ wird.

Beim ersten Mal wird die Anzeige des Aktivkohlefilters zurückgesetzt, beim zweiten die Anzeige des Fettfilters.

Im Standard-Modus ist die Anzeige des Aktivkohlefilters nicht aktiviert.

Im Falle der Verwendung der Haube mit Umluftfilterung ist es notwendig, die Anzeige des Aktivkohlefilters zu aktivieren.

Aktivierung der Anzeige Aktivkohlefilter:

Die Haube auf AUS positionieren und die Taste T2+T3 für 3 Sekunden gedrückt halten. Sobald die Taste gedrückt wird, blinkt die Led L1 für 1 Sekunde.

Die Leds L1 und L2 blinken bis zur Abgabe eines "BEEP" zur Bestätigung der erfolgenden Aktivierung; die Haube kehrt zu AUS zurück.

Deaktivierung der Anzeige Aktivkohlefilter:

Die Haube auf AUS positionieren und die Taste T2+T3 für 3 Sekunden gedrück halten. Sobald die Taste gedrück wird, blinken die Leds L1+L2 für 1 Sekunde.

Die Led L1 blinkt bis zur Abgabe eines "BEEP" zur Bestätigung der erfolgen

Deaktivierung: die Haube kehrt zu AUS zurück.
