NK24C5070DS - Liesituuletin SAMSUNG - Ilmainen käyttöohje ja opas

Merkki	Samsung
Malli	NK24C5070DS
Tuotetyyppi	Liesituuletin
Käyttötarkoitus	Kotitalous
Versio	Imu (ulkoilmanpoisto) tai suodatin (kierrätys)
Vähimmäisetäisyys liesitason ja liesituulettimen välillä	50 cm (sähköliesi) / 65 cm (kaasu- tai yhdistelmäliesi)
Moottorin nopeuksien lukumäärä	4 (mukaan lukien Boost-nopeus 5 min ajastimella)
Valaistus	LED – vaihto huoltopalvelun kautta
Ajastin	Ohjelmoitava viivästetty pysäytys
Rasvasuodatin	Metallinen, konepestävä (kerran kuukaudessa)
Aktiivihiilisuodatin	Valinnainen, vaihto enintään 4 kuukauden välein
Suodattimien kyllästymisilmoitus	Vilkkava LED: 40h rasvasuodatin, 160h hiilisuodatin
Sähköliitäntä	220-240 V ~ 50/60 Hz (tarkista arvokilpi)
Sähköjohto	Erityinen – ota yhteys huoltopalveluun jos vaurioitunut
Materiaalit	Ruostumaton teräs (arvio tietolomakkeen perusteella)
Asennustyyppi	Seinäasennus
Paino	Noin 15 kg (arvio)
Mitat (L x S x K)	Noin 90 x 50 x 50 cm (arvio)
Melutaso	Standardin EN 60704 mukaan (tietoa ei annettu)
Varaosat saatavilla	Aktiivihiilisuodatin, LED-lamppu (huoltopalvelun kautta)
Korjattavuus	Lamppu ja sähköjohto vaihdettavissa valtuutetun teknikon toimesta
Takuu	Valmistajan vakiotakuu (katso ehdot)
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - NK24C5070DS SAMSUNG

Mikä on vähimmäisetäisyys liesituulettimen ja liesitason välillä?

Sähköliesien vähimmäisetäisyys on 50 cm; kaasu- tai yhdistelmäliesien 65 cm. Noudata aina keittolaitteesi ohjeissa mainittuja etäisyyksiä, jos ne ovat suurempia.

Miten metallinen rasvasuodatin puhdistetaan?

Rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa alhaisessa lämpötilassa ja nopeassa ohjelmassa. Astianpesukoneessa voi esiintyä värimuutoksia, mutta se ei vaikuta suodattimen tehoon.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava enintään 4 kuukauden välein tai aiemmin, jos kyllästymisilmaisin syttyy (160 käyttötunnin jälkeen). Tätä suodatinta ei voi puhdistaa eikä regeneroida.

Miten LED-lamppu vaihdetaan?

Valaistus perustuu LED-tekniikkaan. Lampun vaihtoa varten ota yhteyttä valtuutettuun Samsung-huoltopalveluun. Älä yritä tehdä sitä itse.

Miten moottorin nopeudet toimivat?

Liesituulettimessa on 4 nopeutta: nopeus 1 (hidas) nopeuteen 3 (nopea) ja Boost-nopeus (nopeus 4), joka toimii 5 minuuttia ennen automaattista palautusta nopeuteen 3. Käytä painikkeita T2 (vähennä), T3 (lisää) ja T1 (ON/OFF).

Miten ajastinta käytetään?

Paina T4-painiketta aktivoidaksesi ajastimen. Liesituuletin sammuu automaattisesti asetetun ajan kuluttua. Voit poistua ajastintilasta painamalla T2 (vähennys), T3 (lisäys) tai T4 (nopeuden ylläpito).

Mitä vilkkuvat merkkivalot tarkoittavat?

Merkkivalo L1 vilkkuu 40 käyttötunnin jälkeen ilmoittaen, että rasvasuodatin on puhdistettava. Merkkivalo L2 vilkkuu 160 tunnin jälkeen hiilisuodattimelle. Nollaa pitämällä T1-painiketta painettuna 3 sekunnin ajan, kun liesituuletin on ON-tilassa.

Miten aktivoin hiilisuodattimen merkkivalon, jos käytän kierrätysversiota?

Kytke liesituuletin OFF-tilaan (pois päältä). Pidä painikkeita T2 ja T3 samanaikaisesti painettuna 3 sekunnin ajan. LED L1 vilkkuu, sitten LEDit L1 ja L2 vilkkuvat, kunnes vahvistusääni kuuluu. Liesituuletin palaa OFF-tilaan.

Voiko liesituulettimen asentaa ilman ulkoilmanpoistoa?

Kyllä, voit käyttää liesituuletinta suodatinversiona (kierrätys). Tällöin sinun on asennettava aktiivihiilisuodatin (ei sisälly toimitukseen). Ilma rasvanpoistetaan ja hajunpoistetaan ennen palautusta huoneeseen.

Miten liesituuletin kytketään sähköön?

Jännitteen on vastattava arvokilvessä ilmoitettua (yleensä 220-240 V). Kytke liesituuletin asennuksen jälkeen ulottuvaan seinäpistorasiaan. Jos kytkentä on suora, tarvitaan standardoitu katkaisija. Älä kytke laitetta jännitteeseen ennen asennuksen valmistumista.

KÄYTTÖOHJE NK24C5070DS SAMSUNG

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Tässä käyttöohjeessa käytetyt symbolit

VAARA

Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa onnettomuuden tai johtaa kuolemaan.

VAROITUS

Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa sähköiskuja, onnettomuuksia tai aineellisia vahinkoja.

HUOMAUTUS

Hyödyllisiä neuvoja ja ohjeita

Näitä kuvakkeita ja varoitusmerkkejä tarvitaan välttämään sekä sinulle että muille aiheutuvia onnettomuuksia. Noudata niitä tarkalleen. Kun tämä luku on luettu, säilytä sitä turvallisessa paikassa tulevia viitteitä varten.

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeä säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville. Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä. Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa. Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

△ VAROITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, ettei tuotetta saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoa laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti: Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE, akut) on osoitteessa

Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön. Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen, ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava. Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntäläipässä). Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa imutehon pienenemistä ja meluisuuden huomattavan lisääntymisen. Kielletään siten kaikki vastuu kyseisessä tapauksessa. Käytä mahdollisimman lyhyttä putkea. Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°). Älä tee suuria mutkia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihiili lisäsuodatinjärjestelmä.

Asennus

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköltiesien osalta ja 65 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijännite luokka on III, asennussääntöjen mukaisesti.

HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein. Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

Tarkista, että hankittu laite mahtuu sille varattuun paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet, jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain, jos tuuletinta halutaan käyttää suodatinversiona. Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi muovia, paperia tms. sisäistä kireyttä). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän tai katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa.

ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Kaikkien huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä.

Rasvasuodatin

Kuva 14-32

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 31

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin kyllästyy ajan myötä, jonka pituus riippuu keittotason käyttötavoista ja rasvasuodattimen puhdistuksen säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa joka neljäs kuukausi (tai kun suodattimien kyllästymistä osoittava järjestelmä - mikäli olemassa omistettavassa mallissa - osoittaa vaihdon tarpeellisuuden). Sitä ei voi pestä eikä käyttää uudestaan.

Asennus

Kiinnitä aktiivihiilisuodatin ensin takapuoleltaan tuulettimen metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.

Purkaminen

Irrota aktiivihiilisuodatin kiertämällä 90° nuppeja, joilla se on kiinnitetty tuulettimeen.

Hiilisuodattimen hankkiminen

Hiilisuodatin voidaan hankkia huoltopalvelun verkkosivuilta tai Samsung-

huoltokeskuksista. Viittaa tämän ohjekirjan viimeisellä sivulla annettuihin ohjeisiin.

Lamppujen ja/tai ohjauslaitteen vaihtaminen

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen, kun lamput on vaihdettava.

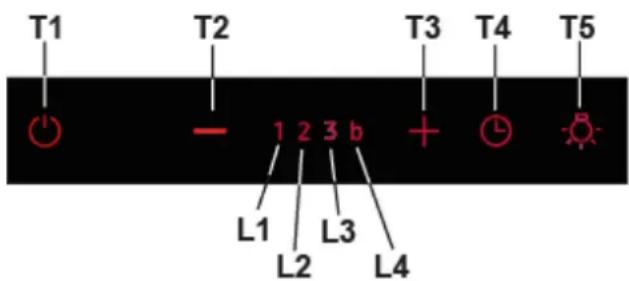

Toiminta

T1. Imumoottorin ON/OFF -nappain:

Kun liesituuletin on päällä missä tahansa nopeudessa, painamalla nappia T1 se

sammuu.

Kun liesituuletin on sammunut (OFF), painamalla nappia T1, se käynnistyy nopeudelle 1.

T2. Nopeuden hidastus

Painamalla nappia T2 nopeus hidastuu nopeudelta 4 (Boost) nopeuteen 1.

T3. Nopeuden lisäys

Painamalla painiketta (liesituuletin tilassa ON), moottorin nopeutta lisätään nopeudesta 1 nopeuteen Boost (ajastettu).

Nopeus 1: led-valo L1

Nopeus 2: led-valo L2

Nopeus 3: led-valo L3

Boost (ajastettu): led-valo L4 vilkkuu

Huomautus: Nopeus 4 (ajastettu Boost) jää päälle 5 minuutiksi, jonka jälkeen

liesituuletin asettaa automaattisesti nopeuden 3.

T4. Nopeuden ajastus

Nopeuden ajastus kytketään päälle painamalla näppäintä T4. Kun ajastettu aika on kulunut umpeen, liesituuletin sammuu.

Ajastus jaetaan seuraavasti:

Nopeus 1 - 20 minuuttia (led-valo L1)

Nopeus 2 - 15 minuuttia (led-valo L2)

Nopeus 3 - 10 minuuttia (led-valo L3)

Boost - 5 minuuttia (led-valo L4 vilkkuu)

Ajastetun toiminnan aikana, painamalla näppäintä T2, liesituuletin poistuu ajastetusta toimintatavasta ja hidastaa nopeutta.

Painamalla näppäintä T3, liesituuletin poistuu ajastetusta toimintatavasta ja lisää nopeutta.

Painamalla näppäintä T4, liesituuletin poistuu ajastetusta toimintatavasta ja säilyttää aina asetetun nopeuden.

T5. Valot ON/OFF

Suodattimien kyllästymisen merkinannon konfigurointi ja valvonta: Rasvasuodattimen kyllästymisen merkinanto

40 käyttötunnin jälkeen, led-valo L1 vilkkuu

Kun kyseinen merkinanto ilmestyy, suorita rasvasuodattimen huolto.

Merkinannon nollaamiseksi, pidä painettuna näppäintä T1 3 sekunnin ajan.

(liesituuletin tilassa ON)

Led-valo L1 lopettaa vilkumisen ja liesituuletin sammuu (OFF).

Hiilisuodattimen merkinanto

160 käyttötunnin jälkeen led-valo L2 vilkkuu

Kun kyseinen merkinanto ilmestyy, suorita hiilisuodattimen huolto.

Merkinannon nollaamiseksi pidä painettuna näppäintä T1 3 sekunnin ajan (liesituuletin tilassa ON).

Led-valo L2 lopettaa vilkumisen ja liesituuletin sammuu (OFF).

Jos merkinanto ilmestyy samanaikaisesti molemmille suodattimille, led-valot L1 ja L2 vilkkuvat vuorotellen.

Nollaus tapahtuu suorittamalla 2 kertaa edellä kuvattu menetelmä.

Ensimmäisellä kerralla nollataan hiilisuodattimen merkinanto, toisella kerralla rasvasuodattimen merkinanto.

Vakiotavassa hiilisuodattimen merkinanto ei ole päällä.

Jos liesituuletinta käytetään suodattavassa versiossa, kytke päälle hiilisuodattimen merkinanto.

Hiilisuodattimen merkinannon kytkeminen päälle:

Aseta liesituuletin kohtaan OFF ja pidä painettuna näppäimiä T2+T3 3 sekunnin ajan.

Kun näppäintä painetaan, led-valo L1 vilkkuu 1 sekunnin ajan.

Led-valot L1 ja L2 vilkkuvat, kunnes äänimerkki "PIIP" kuuluu, joka vahvistaa toiminnon

kytkeytymisen. Liesituuletin palaa OFF-asentoon.

Hiilisuodattimen merkinannon kytkeminen pois päältä:

Aseta liesituuletin kohtaan OFF ja pidä painettuna nappainta T2+T3 3 sekunnin ajan.

Kun nappainta painetaan, Led-valot L1+L2 vilkkuvat 1 sekunnin ajan.

Led-valo L1 vilkkuu, kunnes äänimerkki "PIIP" kuuluu, joka vahvistaa toiminnon

kytkeytymisen pois päältä. Liesituuletin palaa OFF-asentoon.
