Marcă	Samsung
Model	NK24C5070DS
Tip produs	Hotă de bucătărie
Utilizare	Domestic
Versiune	Aspirantă (evacuare exterioară) sau filtrantă (reciclare)
Distanța minimă între plită și hotă	50 cm (electric) / 65 cm (gaz sau mixt)
Număr de viteze motor	4 (inclusiv o viteză Boost cu temporizator 5 min)
Iluminare	LED – înlocuire de către serviciul tehnic
Temporizator	Oprire întârziată programabilă
Filtru antigrăsime	Metalic, lavabil în mașina de spălat vase (1 dată/lună)
Filtru cu cărbune activ	Opțional, înlocuire la maximum 4 luni
Semnal saturație filtre	LED intermitent: 40h pentru filtru antigrăsime, 160h pentru cărbune
Alimentare electrică	220-240 V ~ 50/60 Hz (verificați plăcuța de identificare)
Cablu de alimentare	Special – contactați SAV dacă este deteriorat
Materiale	Oțel inoxidabil (estimare din fișă)
Tip de instalare	Montare pe perete
Greutate	Aproximativ 15 kg (estimare)
Dimensiuni (L x A x Î)	Aproximativ 90 x 50 x 50 cm (estimare)
Nivel sonor	Conform normei EN 60704 (date nefurnizate)
Piese de schimb disponibile	Filtru cărbune, bec LED (prin SAV)
Reparabilitate	Bec și cablu de alimentare înlocuibile de către un tehnician autorizat
Garanție	Standard producător (consultați condițiile)
Țara de origine	Nesuspecificat

Întrebări frecvente - NK24C5070DS SAMSUNG

Care este distanța minimă între hotă și plită?

Pentru plite electrice, distanța minimă este de 50 cm; pentru plite pe gaz sau mixte, este de 65 cm. Respectați întotdeauna distanțele indicate în manualul aparatului de gătit, dacă acestea sunt mai mari.

Cum se curăță filtrul antigrăsime metalic?

Filtrul antigrăsime trebuie curățat o dată pe lună. Îl puteți spăla manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Poate apărea o decolorare la mașina de spălat vase, dar acest lucru nu afectează eficiența filtrului.

Când trebuie să înlocuiesc filtrul cu cărbune activ?

Filtrul cu cărbune activ trebuie înlocuit la maximum 4 luni, sau mai devreme dacă indicatorul de saturație se aprinde (după 160 de ore de funcționare). Acest filtru nu se curăță și nu se regenerează.

Cum se înlocuiește becul LED?

Iluminarea se bazează pe tehnologia LED. Pentru înlocuirea becului, contactați serviciul tehnic autorizat Samsung. Nu încercați să faceți acest lucru singur.

Cum funcționează vitezele motorului?

Hota dispune de 4 viteze: viteza 1 (încet) până la viteza 3 (rapid) și o viteză Boost (viteza 4) care funcționează timp de 5 minute înainte de a reveni automat la viteza 3. Utilizați tastele T2 (scădere), T3 (creștere) și T1 (PORNIT/OPRIT).

Cum se folosește temporizatorul?

Apăsați tasta T4 pentru a activa temporizatorul. Hota se va opri automat după timpul programat. Puteți ieși din modul temporizator apăsând T2 (scădere), T3 (creștere) sau T4 (menținere viteză).

Ce înseamnă indicatoarele intermitente?

Indicatorul L1 clipocște după 40 de ore de funcționare pentru a indica că filtrul antigrăsime trebuie curățat. Indicatorul L2 clipocște după 160 de ore pentru filtrul de cărbune. Pentru resetare, mențineți apăsată tasta T1 timp de 3 secunde când hota este în modul PORNIT.

Cum activez indicatorul filtrului de cărbune dacă folosesc versiunea de reciclare?

Puneți hota în modul OFF (oprită). Mențineți apăsate tastele T2 și T3 simultan timp de 3 secunde. LED-ul L1 clipește, apoi LED-urile L1 și L2 clipesc până la bipul de confirmare. Hota revine în modul OFF.

Pot instala hota fără evacuare exterioară?

Da, puteți utiliza hota în versiune filtrantă (reciclare). În acest caz, trebuie să instalați un filtru cu cărbune activ (nu este furnizat). Aerul este degresat și dezodorizat înainte de a fi returnat în cameră.

Cum se conectează electric hota?

Tensiunea trebuie să corespundă cu cea indicată pe plăcuța de identificare (de obicei 220-240 V). Conectați hota la o priză murală accesibilă după instalare. Dacă racordul este direct, este necesar un întrerupător normalizat. Nu alimentați aparatul înainte de finalizarea instalării.

MANUAL DE UTILIZARE NK24C5070DS SAMSUNG

RO - Instrucțiuni de montaj și utilizare

Simboluri utilizate în acest manual

AVERTISMENT

Pericole sau operațiuni nesigure care ar putea duce la accidente sau deces.

ATENȚIE

Pericole sau operațiuni nesigure care ar putea duce la șoc electric, vătămare corporală sau pagube materiale.

NOTĂ

Recomandări și instrucțiuni

Aceste pictograme și simboluri de avertizare servesc pentru a evita accidentele, atât pentru operator, cât și pentru cei din jur. Vă rugăm să le respectați cu strictețe. După ce ați citit acest capitol, vă rugăm să îl păstrați într-un loc sigur pentru a-l consulta pe viitor.

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor sau vaporilor rezultați în urma gătitului alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se fac de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual. Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde. AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.
• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alte combustibili. ATENȚIE! Neinstalarea șuruburilor sau a dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu folosi și nu lăsa hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE! Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC - UK SI 2013 No.3113 referitoare la Deșeurile de Echipamente Electrice și Electronice (WEEE). Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosurilor. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar UTILIZĂRII casnice.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

• Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

! Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de carbon activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă. Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a vă asigura de calitatea materialelor și de felul peretelui sau al tavanului. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Notă: Elementele marcate cu simbolul "(*)" sunt accesorii opționale livrate doar pentru anumite modele, sau care nu sunt livrate și trebuie cumpărate.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL.

Folosiți mănuși pentru toate operațiunile de întreținere.

Filtru anti-grăsimi

Fig. 14-32

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu își va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 31

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor. Saturarea filtrului de cărbune apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiți cartușul la maximum patru luni (sau când sistemul indicator va semnala saturarea filtrelor - dacă este prevăzut pe modelul dvs.). NU-l spălați sau reutilizați.

Montare

Atașați filtrul de cărbune activ mai întâi posterior pe dispozitivul metalic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de cărbune activ rotind la 90° mânerele care îl fixează pe hotă.

Cumpărarea filtrului de cărbune

Filtrul de cărbune poate fi achiziționat de pe website-ul Serviciului de Asistență sau de la Centrele Autorizate Samsung. Consultați informațiile de pe ultima pagină a acestui manual.

Înlocuirea becurilor și/sau a mecanismului de comandă

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

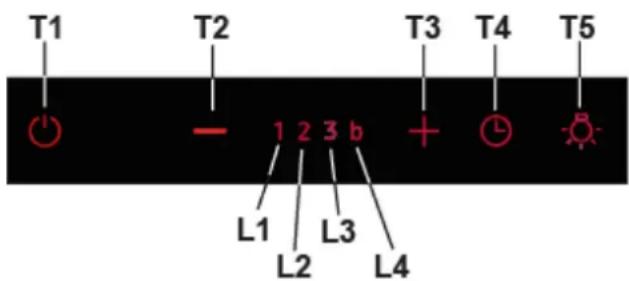

Funcționare

Apăsând butonul (hota în starea ON) este mărită turația motorului de la viteza 1 la viteza Boost (temporizată).

Viteza 1 led L1

Viteza 2 led L2

Viteza 3 led L3

Boost (temporizată) – led L4 cu lumină intermitentă

Observație: Viteza 4 (Boost temporizată) rămâne în funcțiune timp de 5 minute, după care hota setează automat viteza 3.

T4. Temporizarea vitezei

Temporizarea vitezei este activată apăsând tasta T4. Când temporizarea a expirat, hota se stinge.

Temporizarea este astfel împărțită:

Viteză 1 – 20 minute (led L1)

Viteză 2 – 15 minute (led L2)

Viteză 3 – 10 minute (led L3)

Boost – 5 minute (led L4 cu lumină intermitentă)

În timpul funcționării temporizate, apăsând tasta T2, hota iese din modul temporizat și scade viteza.

Apăsând tasta T3, hota iese din modul temporizat și mărește viteza.

Apăsând tasta T4, hota iese din modul temporizat, păstrând viteza setată.

T5. ON/OFF Lumini

Control și configurație, semnalarea saturării filtrelor:

Semnalizarea filtrului de grăsimi

După 40 de ore de funcționare, ledul L1 luminează cu lumină intermitentă.

Când este afișată această semnalizare, efectuați întreținerea filtrului de grăsimi.

Pentru resetarea semnalizării, țineți apăsată tasta T1 timp de 3 sec. (hot în starea ON).

Ledul L1 nu va mai lumina intermitent și hota se va stinge (OFF).

Semnalizarea filtrului cu cărbune

După 160 de ore de funcționare, ledul L2 luminează cu lumină intermitentă.

Când este afișată această semnalizare, efectuați întreținerea filtrului cu cărbune.

Pentru resetarea semnalizării, țineți apăsată tasta T1 timp de 3 sec. (hot în starea ON).

Ledul L2 nu va mai lumina intermitent și hota se va stinge (OFF).

În caz de semnalizare simultană a ambelor filtre, ledurile L1 și L2 vor lumina alternativ cu lumină intermitentă.

Resetarea va avea loc executând de 2 ori procedura descrisă mai sus.

Prima dată este setată semnalizarea filtrului cu cărbune, iar a doua oară este resetată semnalizarea filtrului de grăsimi.

În modalitatea standard, semnalizarea filtrului cu cărbune nu este activă.

Dacă se utilizează hota în versiune filtrantă, este necesară activarea semnalizării filtrului cu cărbune.

Activarea semnalizării filtrului cu cărbune:

Puneți hota în poziția OFF și țineți apăsată tasta T2+T3 timp de 3 secunde.

Imediat după ce ați apăsat tasta, ledul L1 va lumina intermitent timp de 1 secundă.

Ledurile L1 și L2 vor lumina intermitent până la emiterea unui semnal "BEEP" pentru a confirma activarea; hota revine în poziția OFF.

Dezactivarea semnalizării filtrului cu cărbune:

Puneți hota în poziția OFF și țineți apăsată tasta T2+T3 timp de 3 secunde.

Imediat după ce ați apăsat tasta, ledurile L1+L2 vor lumina intermitent timp de 1 secundă.

Ledul L1 va lumina intermitent până la emiterea unui semnal "BEEP" pentru a confirma dezactivarea; hota revine în poziția OFF.
