NK24C5070DS - Emhætte SAMSUNG - Gratis brugsanvisning og manual

Mærke	Samsung
Model	NK24C5070DS
Produkttype	Køkkenemhætte
Brug	Husholdning
Version	Udsugning (udvendig aftræk) eller recirkulation (genbrug)
Minimumsafstand mellem kogeplade og emhætte	50 cm (elektrisk) / 65 cm (gas eller blandet)
Motorhastigheder	4 (inklusive en Boost-hastighed med 5 min timer)
Belysning	LED – udskiftning af teknisk service
Timer	Programmerbar forsinket slukning
Fedtfilter	Metal, kan vaskes i opvaskemaskine (1 gang/måned)
Kulfilter	Valgfri, udskiftning maksimalt hver 4. måned
Filter mætningssignal	Blinkende LED: 40t for fedtfilter, 160t for kulfilter
Strømforsyning	220-240 V ~ 50/60 Hz (kontroller typeskiltet)
Strømkabel	Speciel – kontakt kundeservice hvis beskadiget
Materialer	Rustfrit stål (estimat ifølge datablad)
Installationstype	Vægmonteret
Vægt	Cirka 15 kg (estimat)
Mål (L x B x H)	Cirka 90 x 50 x 50 cm (estimat)
Støjniveau	Ifølge standard EN 60704 (oplysning ikke angivet)
Tilgængelige reservedele	Kulfilter, LED-pære (via kundeservice)
Reparationsmuligheder	Lampe og strømkabel kan udskiftes af autoriseret tekniker
Garanti	Producentens standard (se betingelser)
Oprindelsesland	Ikke specificeret

Ofte stillede spørgsmål - NK24C5070DS SAMSUNG

Hvad er minimumsafstanden mellem emhætten og kogepladen?

For elektriske komfurer er minimumsafstanden 50 cm; for gas- eller blandede komfurer er den 65 cm. Overhold altid afstandene angivet i brugsanvisningen til dit kogeapparat, hvis de er større.

Hvordan rengør man metalfedtfilteret?

Fedtfilteret skal rengøres en gang om måneden. Du kan vaske det i hånden med et mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og hurtigt program. Der kan opstå misfarvning i opvaskemaskinen, men det påvirker ikke filterets effektivitet.

Hvornår skal jeg udskifte kulfilteret?

Kulfilteret skal udskiftes højst hver 4. måned eller tidligere, hvis mætningsindikatoren lyser (efter 160 timers drift). Dette filter kan ikke rengøres eller regenereres.

Hvordan udskifter jeg LED-pæren?

Belysningen er baseret på LED-teknologi. For at udskifte pæren, kontakt den autoriserede Samsung-tekniske service. Forsøg ikke selv at gøre det.

Hvordan fungerer motorhastighederne?

Emhætten har 4 hastigheder: hastighed 1 (langsom) til hastighed 3 (hurtig) og en Boost-hastighed (hastighed 4), der kører i 5 minutter, før den automatisk vender tilbage til hastighed 3. Brug knapperne T2 (mindsk), T3 (øg) og T1 (TÆND/SLUK).

Hvordan bruger jeg timeren?

Tryk på knap T4 for at aktivere timeren. Emhætten slukker automatisk efter den indstillede forsinkelse. Du kan forlade timertilstanden ved at trykke på T2 (mindsk), T3 (øg) eller T4 (bevar hastighed).

Hvad betyder de blinkende indikatorer?

Indikator L1 blinker efter 40 timers drift for at indikere, at fedtfilteret skal rengøres. Indikator L2 blinker efter 160 timer for kulfilteret. For at nulstille, hold knap T1 nede i 3 sekunder, mens emhætten er TÆNDT.

Hvordan aktiverer jeg kulfilterindikatoren, hvis jeg bruger recirkulationsversionen?

Sæt emhætten i OFF (slukket) tilstand. Hold knapperne T2 og T3 nede samtidigt i 3 sekunder. LED L1 blinker, derefter blinker LED L1 og L2 indtil bekræftelsesbippet. Emhætten vender tilbage til OFF tilstand.

Kan jeg installere emhætten uden udvendig aftræk?

Ja, du kan bruge emhætten i recirkulationsversion. I så fald skal du installere et kulfilter (medfølger ikke). Luften affedtes og afduftes, før den sendes tilbage i rummet.

Hvordan tilslutter jeg emhætten elektrisk?

Spændingen skal svare til den på typeskiltet (normalt 220-240 V). Slut emhætten til en tilgængelig vægstikdåse efter installation. Hvis tilslutningen er direkte, kræves en standardafbryder. Tilslut ikke apparatet til strøm, før installationen er færdig.

BRUGSANVISNING NK24C5070DS SAMSUNG

DA Bruger- og monteringsvejledning

DA - Bruger- og monteringsvejledning

Symboler anvendt i denne vejledning

ADVARSEL

Farer eller usikre handlinger, som kan føre til personskade eller død.

PAS PÅ

Farer eller usikre handlinger, som kan føre til elektrisk stød, personskade eller skade på ejendom.

BEMÆRK:

Anbefalinger og andre nyttige oplysninger

Disse ikoner og advarselssymboler bruges til at forebygge skader både for dig selv og andre. Følg dem venligst nøje. Efter at have læst dette kapitel skal det opbevares på et sikkert sted for mulig henvisning i fremtiden.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke foretages elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.
• Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Advarsler

Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse, skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder. - Ved indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker. - Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende den nødvendige erfaring og viden må ikke bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer. - Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren. - Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. - Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparater, der drives af gas eller andre brændstoffer. - Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt

at tilberede mad under åben ild under emhætten.

• Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual. Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås. Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes. PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.
• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter. Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.

ADVARSEL! Hvis de skruer og fastspændingsanordninger, der er angivet i disse anvisninger, ikke monteres korrekt, kan der opstå risiko for elektriske problemer. - Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå risiko for elektrisk stød. - Brug aldrig emhætten uden en korrekt monteret rist! - Emhættens overflade må ALDRIG anvendes som afsætningsplade, medmindre dette er udtrykkeligt angivet. - Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen, eller - såfremt de ikke medfølger - skal du indkøbe den korrekte type skruer. - Brug skruer af korrekt længde, som anført i installationsvejledningen. - I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

ADVARSEL! Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede

skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

Produktet er designet, testet og produceret i henhold til: Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning. Indstil ON på emhættens laveste hastighed, når du begynder at lave mad, og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost-hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektivitet.

Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend den største kabelsystemdiameter for at optimere effektiviteten og minimere støjen.

Du kan få informationer om Samsungs miljøforpligtelser og produktspecifikke lovgivningsmæssige forpligtelser, som f.eks. REACH, WEEE, batterier, på: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrøret og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fraskriver sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er så kort som muligt. Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°). Undgå drastiske ændringer i rørets tværsnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

• Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installeringsted. Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådføre sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Bemærk: Delene markeret med symbolet (*) er valgfrit ekstraudstyr til nogle modeller, som skal købes separat.

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR TIL RENGØRING.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRIT!

Anvend arbejdshandsker til alle vedligeholdelsesindgreb.

Fedtfilter

Fig. 14-32

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 31

Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af komfuret og hyppigheden for rengøring af fedtfilteret. Filterpatronen skal dog under alle omstændigheder skiftes hver fjerde måned (eller når indikatoren for mætning af filteret angiver det, hvis en sådan indikator findes på modellen).

Kulfilteret kan IKKE vaskes eller genanvendes.

Montering

Fastgør først filteret med aktiv kul til emhættens metalflap bagpå, og derefter foran vha. de to runde håndtag.

Afmontering

Fjern filteret med aktiv kul ved at dreje de runde håndtag, der fastgør til emhætten, i et omfang på 90 grader.

Kob af kulfilter

Kulfilteret kan købes på supportservice hjemmesiden eller ved Samsung servicecentre. Der henvises til oplysningerne på den sidste side i denne vejledning.

Udskiftning af lamper og/eller kontroludstyr

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi. Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.

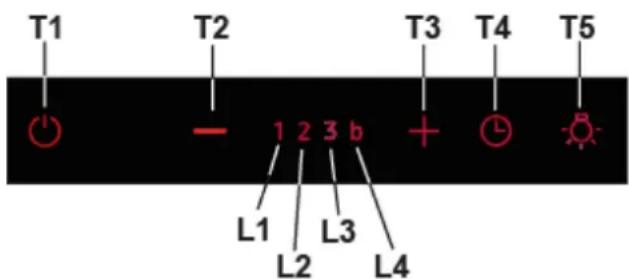

Funktion

T1. Udsugningsmotor ON/OFF:

En slukket emhætte (OFF) tændes ved at trykke på tasten T1. Emhætten tænder på hastighed 1.

T2. Sænk hastighed

Ved at trykke på tasten "T2" sænkes hastigheden fra hastighedsniveau 4 (Boost) til hastighed 1.

T3. Øg hastighed

Ved at trykke på knappen (emhætten er i ON-tilstand) øges motorens hastighed fra hastighed 1 til Boost hastighed (tidsindstillet).

Hastighed 1 lysdiode L1

Hastighed 2 lysdiode L2

Hastighed 3 lysdiode L3

Boost (tidsindstillet) lysdiode L4 blinker

Bemærk: Hastighed 4 (Boost tidsindstillet) forbliver aktiv i 5 minutter, hvorefter emhætten automatisk indstiller hastighed 3.

T4. Tidsindstilling af hastighed

Man aktiverer tidsindstilling af hastighed ved at trykke på tast T4. Når den indstillede tid udløber, slukker emhætten.

Tidsindstillingen er underinddelt på følgende måde:

Hastighed 1 - 20 minutter (lysdiode L1)

Hastighed 2 - 15 minutter (lysdiode L2)

Hastighed 3 - 10 minutter (lysdiode L3)

Boost - 5 minutter (lysdiode L4 blinker)

Hvis man trykker på knappen T2 under tidsindstillet drift, går emhætten ud af tidsindstillet modalitet og sænker hastigheden.

Hvis man trykker på knappen T3, går emhætten ud af tidsindstillet modalitet og øger hastigheden.

Hvis man trykker på knappen T4, går emhætten ud af tidsindstillet modalitet og opretholder den indstillede hastighed.

T5. ON/OFF lys

Kontrol og konfiguration af kontrollampe for mættet fedtfilter:

Fedtfilter kontrollampe

Efter 40 driftstimer blinker lysdiode L1.

Udfør vedligeholdelse af fedtfilteret, når kontrollampen blinker.

Hold tasten T1 trykket i 3 sekunder for at nulstille kontrollampen. (Emhætte i ON-tilstand)

Udfør vedligeholdelse af kulfilteret, når kontrollampen blinker.

Hold tasten T1 trykket i 3 sekunder for at nulstille kontrollampen. (Emhætte i ON-tilstand)

I tilfælde af, at begge filtres kontrollamper aktiveres på samme tid, blinker lysdioderne L1 og L2 skiftevis.

Nulstillingen udføres ved at gentage processen beskrevet ovenfor 2 gange.

Den første gang nulstilles kulfilterets kontrollampe, den anden gang nulstilles fedtfilterets kontrollampe.

I standardtilstand er kulfilterets kontrollampe ikke aktiveret.

Hvis emhætten anvendes i filterversionen, skal man aktivere kulfilterets kontrollampe.

Aktivering af kulfilterets kontrollampe:

Indstil emhætten på OFF og hold knapperne T2+T3 trykket i 3 sekunder.

Så snart man trykker på knappen, blinker lysdiode L1 i 1 sekund.

Lysdioderne L1 og L2 blinker, indtil der høres et "BIP", som bekræfter, at aktiveringen er gennemført; emhætten går igen på OFF.

Deaktivering af kulfilterets kontrollampe:

Lysdiode L1 blinker indtil der høres et "BIP", som bekræfter at deaktiveringen er

gennemført; emhætten går OFF.

Til rengøring skal der KUN benyttes en klud fugtet med et neutralt rengøringsmiddel.

VÆRKTØJ ELLER APPARATER SKAL IKKE BRUGES TIL RENGØRING!

Undgå brug af slibende eller ætsende produkter. ALKOHOL SKAL IKKE BRUGES!

Henvend dig til teknisk service, når LED-pærer skal skiftes ud.

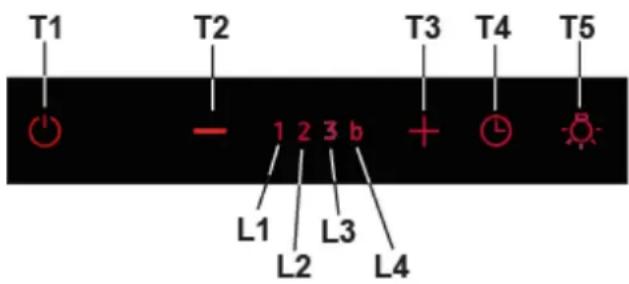

Funktion

T1. AV/PA - emhættemotor:
