Merk	Samsung
Model	NK24C5070DS
Producttype	Afzuigkap
Gebruik	Huishoudelijk
Versie	Afvoerend (externe afvoer) of filterend (recirculatie)
Minimale afstand tussen kookplaat en afzuigkap	50 cm (elektrisch) / 65 cm (gas of combi)
Aantal motorsnelheden	4 (waarvan een Boost-snelheid met timer 5 min)
Verlichting	LED - vervanging door technische dienst
Timer	Programmeerbare uitschakelvertraging
Vetfilter	Metalen, vaatwasmachinebestendig (1x/maand)
Actief koolstoffilter	Optioneel, max elke 4 maanden vervangen
Filters verzadigingssignaal	Knipperende LED: 40u voor vetfilter, 160u voor koolstoffilter
Elektrische voeding	220-240 V ~ 50/60 Hz (controleer typeplaatje)
Voedingskabel	Speciaal - neem contact op met klantendienst indien beschadigd
Materialen	Roestvrij staal (schatting op basis van datasheet)
Installatietype	Muurmontage
Gewicht	Ongeveer 15 kg (schatting)
Afmetingen (B x D x H)	Ongeveer 90 x 50 x 50 cm (schatting)
Geluidsniveau	Volgens norm EN 60704 (gegevens niet verstrekt)
Reserveonderdelen beschikbaar	Koolstoffilter, LED-lamp (via klantendienst)
Repareerbaarheid	Lamp en voedingskabel vervangbaar door erkende technicus
Garantie	Standaard fabrieksgarantie (zie voorwaarden)
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - NK24C5070DS SAMSUNG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische fornuizen is de minimale afstand 50 cm; voor gas- of combinatiefornuizen is deze 65 cm. Houd altijd de afstanden aan die in de handleiding van uw kooktoestel worden vermeld als deze groter zijn.

Hoe reinig ik het metalen vetfilter?

Het vetfilter moet een keer per maand worden gereinigd. U kunt het met de hand wassen met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur en een kort programma. Verkleuring kan optreden in de vaatwasser, maar dit heeft geen invloed op de efficiëntie van het filter.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter moet maximaal elke 4 maanden worden vervangen, of eerder als het verzadigingslampje gaat branden (na 160 bedrijfsuren). Dit filter kan niet worden gereinigd en niet worden geregenereerd.

Hoe vervang ik de LED-lamp?

De verlichting is gebaseerd op LED-technologie. Neem contact op met de erkende technische dienst van Samsung om de lamp te vervangen. Probeer dit niet zelf te doen.

Hoe werken de motorsnelheden?

De afzuigkap heeft 4 snelheden: snelheid 1 (langzaam) tot snelheid 3 (snel) en een Boost-snelheid (snelheid 4) die 5 minuten werkt en daarna automatisch terugkeert naar snelheid 3. Gebruik de toetsen T2 (verlagen), T3 (verhogen) en T1 (AAN/UIT).

Hoe gebruik ik de timer?

Druk op toets T4 om de timer te activeren. De afzuigkap schakelt automatisch uit na de ingestelde tijd. U kunt de timermodus verlaten door op T2 (verlagen), T3 (verhogen) of T4 (snelheid behouden) te drukken.

Wat betekenen de knipperende indicatielampjes?

Indicatielampje L1 knippert na 40 uur werking om aan te geven dat het vetfilter gereinigd moet worden. Indicatielampje L2 knippert na 160 uur voor het koolstoffilter. Om te resetten, houdt u toets T1 3 seconden ingedrukt terwijl de afzuigkap in de AAN-modus is.

Hoe activeer ik het indicatielampje voor het koolstoffilter als ik de recirculatieversie gebruik?

Zet de afzuigkap in de UIT-modus (uit). Houd de toetsen T2 en T3 tegelijkertijd 3 seconden ingedrukt. LED L1 knippert, waarna LED's L1 en L2 knipperen tot de bevestigingspiep. De afzuigkap gaat terug naar de UIT-modus.

Kan ik de afzuigkap installeren zonder externe afvoer?

Ja, u kunt de afzuigkap gebruiken in de filterende versie (recirculatie). In dat geval moet u een actief koolstoffilter installeren (niet meegeleverd). De lucht wordt ontvet en ontgeurd voordat deze terug de kamer in wordt geblazen.

Hoe sluit ik de afzuigkap elektrisch aan?

De spanning moet overeenkomen met die op het typeplaatje (meestal 220-240 V). Sluit de afzuigkap aan op een na installatie toegankelijk stopcontact. Bij een vaste aansluiting is een gestandaardiseerde stroomonderbreker vereist. Schakel het apparaat pas in na voltooiing van de installatie.

GEBRUIKSAANWIJZING NK24C5070DS SAMSUNG

NL Installatiehandleiding en gebruiksaanwijzing

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel kunnen veroorzaken.

LET OP

Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen geven aan wat u moet doen om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanneer u hem ooit weer nodig heeft.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installatie blijven desondanks hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kunt opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier en begin niet aan de installatie.

Let op

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.
• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassene.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand. U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag niet worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.

Zorg dat de lamp op de juiste manier is geplaatst, omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt. - Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters. - Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven. - Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type. - Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven. - Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch kan worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moeten worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product

contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens: Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolstoffilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluiting.

LET OP!

Als de afzuigkap is geleverd met een actief koolstoffilter, moet dit worden verwijderd. Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

Houd de buis zo kort mogelijk. - Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°). Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool worden geïnstalleerd.

Installatie

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50 cm bij een elektrische kookplaat en 65 cm in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III)

geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet een nieuw exemplaar worden aangevraagd bij de technische dienst.

Montage

Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaar ze a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installateur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moet sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het niet geleverde onderdelen die aangekocht moeten worden.

Onderhoud

Reinigen

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.

Vetfilter

afb.14-32

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft geen invloed op de filterwerking. Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen filtratie-vorm)

afb. 31

Absorbeert ongewenste kookgeurtjes. De verzadiging van het koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee het vetfilter wordt gewassen. In ieder geval moet het filter minstens om de 4 maanden (of als de aanwijzer voor verzadigde filters - indien aanwezig op het model in uw bezit - deze noodzaak aangeeft) vervangen worden. Het kan NIET gewassen of opnieuw gebruikt worden.

Montage

Haak eerst het koolstoffilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knoppen aan de voorkant.

Demontage

Verwijder het koolstoffilter door de bevestigingsknoppen op de afzuigkap een kwartslag te draaien.

Koolstoffilter kopen

Het koolstoffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra van Samsung. Raadpleeg de informatie op de startpagina van deze handleiding.

Lampen en/of regelapparatuur vervangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LED's bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%.

Neem voor vervanging contact op met de technische dienst.

Werking

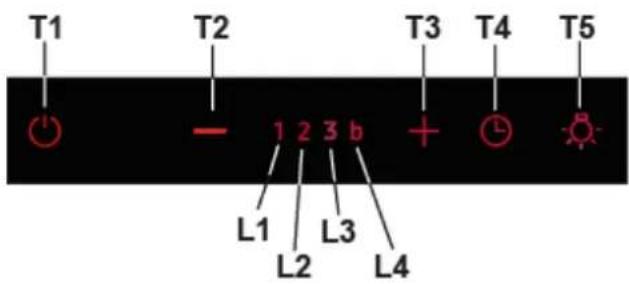

T1. ON/OFF Aanzuigmotor:

Druk, met de kap ingeschakeld op een willekeurige snelheid, op de toets T1: de kap wordt uitgeschakeld.

Druk, met de uitgeschakelde kap (OFF), op de toets T1: de kap wordt met snelheid 1 ingeschakeld.

T2. Vermindering snelheid

Door te drukken op de toets "T2" verkrijgt men de vermindering van de snelheid, van snelheid 4 (Boost) tot snelheid 1.

T3. Verhoging snelheid

Door te drukken op de toets (kap in status ON) wordt de snelheid van de motor verhoogd, van snelheid 1 tot snelheid Boost (getimed).

Snelheid 1: led L1

Snelheid 2: led L2

Snelheid 3: led L3

Opmerking: Snelheid 4 (getimede boost) blijft 5 minuten actief, waarna de kap automatisch overschakelt naar snelheid 3.

T4. Timingsnelheden

De timingsnelheden worden geactiveerd door op de toets T4 te drukken. Na afloop van de timing wordt de kap uitgeschakeld.

De timing is als volgt onderverdeeld:

Snelheid 1: 20 minuten (led L1)

Snelheid 2: 15 minuten (led L2)

Snelheid 3: 10 minuten (led L3)

Boost: 5 minuten (led L4 knippert)

Wanneer tijdens de getimede werking op de toets T2 wordt gedrukt, verlaat de kap de getimede modus en wordt de snelheid verminderd.

Wanneer op de toets T3 wordt gedrukt, verlaat de kap de getimede modus en wordt de snelheid verhoogd.

Wanneer op de toets T4 wordt gedrukt, verlaat de kap de getimede modus en wordt de ingestelde snelheid gehandhaafd.

T5. AAN/UIT Verlichting

Controle en configuratie signalering van de verzadiging van de filters:

Signalering vetfilter

Na 40 bedrijfsuren zal de LED L1 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het vetfilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3 seconden ingedrukt (kap in status ON).

De LED L1 stopt met knipperen en de kap wordt uitgeschakeld (OFF).

Signalering koolstoffilter

Na 160 bedrijfsuren zal de LED L2 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het koolstoffilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3 seconden ingedrukt (kap in status ON).

De LED L2 stopt met knipperen en de kap wordt uitgeschakeld (OFF).

Wanneer beide filters gelijktijdig gesignaleerd worden, zullen de LED's L1 en L2 afwisselend knipperen.

Voor de reset moet de hierboven beschreven procedure 2 maal worden uitgevoerd.

De eerste keer wordt de signalering van het koolstoffilter gereset, de tweede keer de signalering van het vetfilter.

In de standaardmodus is de signalering van het koolstoffilter niet actief.

Indien men de kap in de filtermodus gebruikt, moet de signalering van het koolstoffilter geactiveerd worden.

Activering signalering koolstoffilter:

Plaats de kap op OFF en houd de toetsen T2+T3 gedurende 3" ingedrukt.

Na het indrukken van de toets zal de led L1 gedurende 1" knipperen.

De leds L1 en L2 knipperen tot het klinken van een "BEEP" die de plaatsgevonden activering bevestigt; de kap gaat terug naar OFF.

Deactivering signalering koolstoffilter:

Plaats de kap op OFF en houd de toetsen T2+T3 gedurende 3" ingedrukt.

Na het indrukken van de toets zullen de leds L1+L2 gedurende 1" knipperen.

De led L1 knippert tot het klinken van een "BEEP" die de plaatsgevonden deactivering bevestigt; de kap gaat terug naar OFF.

T1. ON/OFF Motor de aspiratie:

La hota pornità la orice viteza, apasänd tasta T1 hota se va stinge.

La hota slinsa (OFF), apasand tasta T1 hota se va aprinde la vileza 1.

T2. Scaderea vitezei

Apasand tasta "T2" se obtine scaderea vitezei, de la viteza 4 (Boost) la viteza 1.

T3. Mäirea vitezei
