NK24C5070DS - Digestoř SAMSUNG - Bezplatný návod k obsluze

Značka	Samsung
Model	NK24C5070DS
Typ produktu	Kuchyňský digestoř
Použití	Domácí
Verze	Odsávací (venkovní odvod) nebo filtrační (recirkulace)
Minimální vzdálenost mezi varnou deskou a digestoří	50 cm (elektrická) / 65 cm (plynová nebo kombinovaná)
Počet rychlostí motoru	4 (včetně Boost rychlosti s 5minutovým časovačem)
Osvětlení	LED – výměna servisním technikem
Časovač	Programovatelné zpožděné vypnutí
Tukový filtr	Kovový, lze mýt v myčce (1x za měsíc)
Aktivní uhlíkový filtr	Volitelný, výměna max. každé 4 měsíce
Signál nasycení filtrů	Blikající LED: 40h pro tukový filtr, 160h pro uhlíkový filtr
Elektrické napájení	220-240 V ~ 50/60 Hz (zkontrolujte štítek)
Napájecí kabel	Speciální – pokud je poškozen, kontaktujte zákaznický servis
Materiály	Nerezová ocel (odhad dle listu)
Typ instalace	Nástěnná
Hmotnost	Přibližně 15 kg (odhad)
Rozměry (Š x H x V)	Přibližně 90 x 50 x 50 cm (odhad)
Hladina hluku	Dle normy EN 60704 (údaj neuveden)
Dostupnost náhradních dílů	Uhlíkový filtr, LED žárovka (přes zákaznický servis)
Opravitelnost	Žárovka a napájecí kabel vyměnitelné autorizovaným technikem
Záruka	Standardní výrobce (viz podmínky)
Země původu	Neuvedeno

Často kladené otázky - NK24C5070DS SAMSUNG

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

U elektrických sporáků je minimální vzdálenost 50 cm; u plynových nebo kombinovaných sporáků je 65 cm. Vždy dodržujte vzdálenosti uvedené v návodu k vašemu spotřebiči, pokud jsou vyšší.

Jak vyčistit kovový tukový filtr?

Tukový filtr je třeba čistit jednou za měsíc. Můžete jej mýt ručně jemným detergentem nebo v myčce nádobí při nízké teplotě a rychlém cyklu. Při mytí v myčce může dojít ke změně barvy, ale to neovlivňuje účinnost filtru.

Kdy mám vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměnit maximálně každé 4 měsíce, nebo dříve, pokud se rozsvítí kontrolka nasycení (po 160 hodinách provozu). Tento filtr se nečistí ani neregeneruje.

Jak vyměnit LED žárovku?

Osvětlení je založeno na technologii LED. Pro výměnu žárovky kontaktujte autorizovaný servis Samsung. Nepokoušejte se to dělat sami.

Jak fungují rychlosti motoru?

Digestoř má 4 rychlosti: rychlost 1 (pomalá) až rychlost 3 (rychlá) a Boost rychlost (rychlost 4), která funguje 5 minut, než se automaticky vrátí na rychlost 3. Použijte tlačítka T2 (snížit), T3 (zvýšit) a T1 (ZAP/VYP).

Jak používat časovač?

Stiskněte tlačítko T4 pro aktivaci časovače. Digestoř se automaticky vypne po nastavené době. Režim časovače můžete opustit stisknutím T2 (snížení), T3 (zvýšení) nebo T4 (udržení rychlosti).

Co znamenají blikající kontrolky?

Kontrolka L1 bliká po 40 hodinách provozu, což znamená, že je třeba vyčistit tukový filtr. Kontrolka L2 bliká po 160 hodinách pro uhlíkový filtr. Pro reset podržte tlačítko T1 stisknuté po dobu 3 sekund, když je digestoř v režimu ZAP.

Jak aktivovat kontrolku uhlíkového filtru, pokud používám recirkulační verzi?

Přepněte digestoř do režimu VYP (vypnuto). Podržte současně stisknutá tlačítka T2 a T3 po dobu 3 sekund. LED L1 bliká, poté LED L1 a L2 blikají až do potvrzovacího pípnutí. Digestoř se vrátí do režimu VYP.

Mohu digestoř instalovat bez venkovního odvodu?

Ano, digestoř můžete používat ve filtrační verzi (recirkulace). V tomto případě musíte nainstalovat aktivní uhlíkový filtr (není součástí dodávky). Vzduch je odmaštěn a deodorizován, než je vrácen do místnosti.

Jak elektricky připojit digestoř?

Napětí musí odpovídat údaji na štítku (obvykle 220-240 V). Zapojte digestoř do přístupné zásuvky po instalaci. Pokud je připojení přímé, je vyžadován normalizovaný jistič. Nezapínejte spotřebič před dokončením instalace.

NÁVOD K OBSLUZE NK24C5070DS SAMSUNG

CS Návod na montáž a používání

SK Návod na montáž a použití

BG Инструкция за монтаж и употреба

MK Упатство за монтажа и ракување

SR Uputstva za montažu i upotrebu

CS - Návod na montáž a používání

Symboly použité v tomto návodu

UPOZORNĚNÍ

Rizika nebo nebezpečné postupy, které mohou vést ke zranění nebo usmrcení osob.

POZOR

Rizika nebo nebezpečné postupy, které mohou vést k úrazu elektrickým proudem, zranění nebo poškození majetku.

POZNÁMKA

Užitečné rady a pokyny

Tyto ikony a výstražné symboly jsou používány k prevenci zranění vás i ostatních. Postupujte podle nich do písmene. Po přečtení této kapitoly ji mějte uschovanou na bezpečném místě pro případné použití v budoucnu.

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmu a par při vaření, ale určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístroji. - Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti. Nemeňte elektrickou či mechanickou úpravu výrobku ani vodního zařízení. - Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice. Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být ČASTO čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu či čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva.

POZOR! V případě chybějící instalace šroubů a upevňovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze upevňovací šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC - UK SI 2013 No.3113 o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;

EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (filtry), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Více informací o ochraně životního prostředí a regulačních povinnostech týkajících se konkrétních výrobků společnosti Samsung, například REACH, WEEE a pro baterie, naleznete na webové stránce: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Použití

Digestoř je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům. Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení, je třeba ho zakoupit. Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena uhlíkovým filtrem, musí být odstraněn. Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoli odpovědnost.

! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°). ! Vyhněte se zásadním změnám sekce vedení odtahu.

Filtraci provedi

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

• Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrického sporáku, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Poznámka: Součástky označené symbolem (*) jsou volitelné příslušenství, které je dodáváno pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

U všech činností údržby používejte rukavice.

Tukový filtr

Obr. 14-32

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 31

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačuje saturaci filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu).

Nesmí být umýván regenerovaný.

Montáž

Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový jazýček digestoře, pak vepředu, dvěma držadly.

Demontáž

Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90° držadla, která ho upevňují na digestoři.

Zakoupení uhlíkového filtru

Uhlíkový filtr je možné zakoupit na internetových stránkách asistenční služby nebo v servisním středisku společnosti Samsung. Odkazujeme na informace uvedené na poslední stránce tohoto návodu.

Výměna světel a/nebo ovládacích zařízení

Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.

LED diody zaručí optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční světla a umožní úsporu 90% elektrické energie.

Pro výměnu se obraťte na servisní službu.

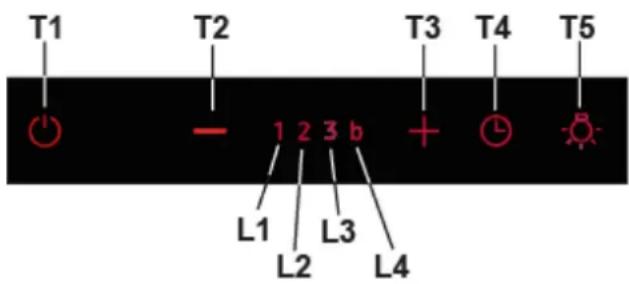

Provoz

OFF Motor odsávání:

Když je odsavač par zapnutý na jakoukoliv rychlost, stisknutím tlačítka T1 se odsavač vypne.

Když je odsavač vypnutý (OFF), stisknutím tlačítka T1 se odsavač par zapne na rychlost 1.

T2. Snížení rychlosti

Stisknutím tlačítka „T2“ se rychlost sníží, z rychlosti 4 (Boost) na rychlost 1.

T3. Zvýšení rychlosti

Stisknutím tlačítka (odsavač zapnutý - ON) se rychlost motoru zvyšuje z rychlosti 1 na rychlost Boost (časovaná).

Rychlost 1 led L1

Rychlost 2 led L2

Rychlost 3 led L3

Poznámka: Rychlost 4 (Boost časovaná) zůstane aktivní 5 minut, poté se odsavač automaticky nastaví na rychlost 3.

T4. Časování rychlosti

Časování rychlosti se aktivuje stisknutím tlačítka T4, po uplynutí času se odsavač vypne.

Časování je rozděleno takto:

Rychlost 1 - 20 minut (led L1)

Rychlost 2 - 15 minut (led L2)

Rychlost 3 - 10 minut (led L3)

Boost - 5 minut (led L4 bliká)

Během časovaného provozu stiskem tlačítka T2 odsavač vystoupí z časovaného režimu a sníží rychlost.

Stiskem tlačítka T3 odsavač vystoupí z časovaného režimu a zvýší rychlost.

Stiskem tlačítka T4 odsavač vystoupí z časovaného režimu a udrží nastavenou rychlost.

T5. ON/OFF Světla

Ovládání a konfigurace oznámení nasycení filtru:

Oznámení tukového filtru

Po 40 hodinách provozu LED dioda L1 bliká.

Když se takové oznámení objeví, proveďte údržbu tukového filtru.

Pro resetování oznámení držte stisknuté tlačítko T1 na 3 sek. (odsavač je zapnutý - ve stavu ON).

LED dioda L1 přestane blikat a odsavač se vypne (OFF).

Oznámení uhlíkového filtru

Po 160 hodinách provozu LED dioda L2 bliká.

Když se takové oznámení objeví, proveďte údržbu uhlíkového filtru.

Pro resetování oznámení držte stisknuté tlačítko T1 na 3 sek. (odsavač je zapnutý - ve stavu ON).

LED dioda L2 přestane blikat a odsavač se vypne (OFF).

V případě oznámení obou filtrů současně blikají LED diody L1 a L2 střídavě.

Reset se provádí dvojitým provedením výše uvedeného postupu.

Jako první se provede resetování oznámení uhlíkového filtru, jako druhé se resetuje oznámení tukového filtru.

Ve standardním režimu není oznámení uhlíkového filtru aktivní.

V případě použití odsavače par ve verzi filtrace je nutné aktivovat oznámení uhlíkového filtru.

Aktivace oznámení uhlíkového filtru:

Umístěte odsavač par na OFF a držte stisknuté tlačítko T2+T3 po dobu 3 sekund.

Když je tlačítko stisknuté, LED dioda L1 bliká 1 sekundu.

LED diody L1 a L2 budou blikat až do vydání jednoho pípnutí pro potvrzení proběhlé aktivace; odsavač par se vrátí na OFF.

Deaktivace oznámení uhlíkového filtru:

Umístěte odsavač par na OFF a držte stisknuté tlačítko T2+T3 po dobu 3 sekund.

Když je tlačítko stisknuté, LED diody L1+L2 budou blikat 1 sekundu.

LED dioda L1 bude blikat až do vydání jednoho pípnutí pro potvrzení proběhlé

deaktivace; odsavač par se vrátí na OFF.

Symboly použité v tomto návodu

UPOZORNĚNÍ

Odsavač par může mít odlišný vzhled, než je zobrazeno na nákresu v této knížce, ale přesto návody pro použití, údržbu a montáž zůstanou stejné.

Elektrické připojení

UPOZORNĚNÍ! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu si ho vyžádejte u servisní služby.

Montáž

Před zahájením instalace:

Pro všechny operace údržby používejte pracovní rukavice.

Protitukový filtr

Obr. 14-32

Umýváním v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Na odpojení protitukových filtrů potáhněte za pružinový háček.

Výměna uhlíkového filtru

T1. ON/OFF odsávací motor:

Se zapnutým odsavačem par při jakékoli rychlosti stisknutím tlačítka T1 se

Odsavač par vypne.

S vypnutým odsavačom pár (OFF) stlačením tlačidla T1 sa odsavač pár zapne s rýchlosťou 1.

Stlačením tlačidla T2 sa dosiahne zníženie rýchlosti z rýchlosti 4 (Boost) na rýchlosť 1.

T3. Zvýšenie rýchlosti

Stlačením tlačidla (odsavač pár v stave ON) sa zvýši rýchlosť motora z

rýchlosti 1 na rýchlosť Boost (časovaná).

Rýchlosť 1 led L1

Rýchlosť 2 led L2

Rýchlosť 3 led L3

Poznámka: Rýchlosť 4 (Boost časovaná) zostane v činnosti 5 minút, potom

odsavač pár automaticky nastaví rýchlosť 3.

T4. Časovanie rýchlosti

Časovanie rýchlosti sa zapne stlačením tlačidla T4, po vypršaní časovania sa

odsávač pár vypne.

Rýchlosť 1 - 20 minút (led L1)

Rychlost 2 - 15 minut (LED L2)

Rychlost 3 - 10 minut (LED L3)

časovaného režimu a sníží rychlost.

Stlačením tlačidla T3 odsávač pár vystúpi z časovaného režimu a zvýši rychlost.

Stlačením tlačidla T4 odsávač pár vystúpi z časovaného režimu a zachová

nastavenú rychlosť.

T5. Svetlá ON/OFF

Kontrola a konfigurácia signalizácie nasýtenia filtrov:

Vykonanie prvýkrát vynuluje signalizáciu uhlíkového filtra, vykonanie druhýkrát vynuluje signalizáciu tukového filtra.

V štandardnom režime signalizácia uhlíkového filtra nie je aktívna.

V prípade, ak sa použije odsávač pár vo filtračnej verzii, je potrebné zapnúť signalizáciu uhlíkového filtra.

Akonáhle sa stlačí tlačidlo, LED L1 bude blikať 1 sekundu.

Akonáhle sa stlačí tlačidlo, LED L1+L2 budú blikať 1 sekundu.
