ADM 30 smart - Diaľkomer Flex - Bezplatný návod na obsluhu

Typ produktu	Laserový diaľkomer
Značka	Flex
Model	ADM 30 smart
Trieda lasera	2
Vlnová dĺžka	670 nm
Rozsah merania	0,03 až 30 m
Presnosť	± 3 mm
Napájanie	Li-Polymer batéria 180 mAh/3,7 V
Hmotnosť	0,38 kg
Nabíjanie	USB (súčasťou je konektor a kábel)
Prevádzková teplota	0 °C až 40 °C
Skladovacia teplota	-20 °C až 60 °C
Maximálny počet meraní	3000
Funkcie	Meranie dĺžok, výšok, odchýlok, plôch, trvalé meranie
Displej	Integrovaný displej
Zvukový signál	Áno, zapnuteľný/vypnuteľný
Osvetlenie	Áno, zapnuteľné/vypnuteľné
Referenčný bod	Nastaviteľný
Jednotka merania	Nastaviteľná (m, ft, in, atď.)
Čistenie	Mäkká a suchá handrička
Bezpečnosť	Nesmerujte lúč do očí
Opraviteľnosť	Zverte autorizovanému servisu, originálne diely
Likvidácia	Recyklácia podľa smernice EÚ, nevyhadzujte do komunálneho odpadu

Často kladené otázky - ADM 30 smart Flex

Ako zapnúť a vypnúť diaľkomer ADM 30 smart ?

Na zapnutie prístroja stlačte tlačidlo ON. Na vypnutie stlačte tlačidlo C/OFF. Prístroj sa tiež automaticky vypne po období nečinnosti.

Ako nabíjať batériu Flex ADM 30 smart ?

Pripojte priložený USB kábel k USB nabíjacej zásuvke na prístroji a druhý koniec zapojte do štandardnej USB nabíjačky. Li-Polymer batéria 180 mAh sa úplne nabije za niekoľko hodín. Odporúča sa batériu pred prvým použitím úplne nabiť.

Aký je maximálny rozsah merania?

Rozsah merania je 0,03 až 30 metrov. Pri nepriaznivých podmienkach (silné slnečné žiarenie, reflexné povrchy) sa môže dosah znížiť. Na zlepšenie presnosti sa odporúča použitie voliteľnej laserovej terčíkovej mierky.

Ako skontrolovať presnosť môjho diaľkomeru?

Odporúča sa pravidelne kontrolovať presnosť. Postup je popísaný od strany 140 návodu na obsluhu. Ak presnosť presahuje tolerancie, zverte prístroj autorizovanému servisnému stredisku výrobcu.

Čo robiť, ak sa prístroj nezapína?

Najprv skontrolujte, či je batéria nabitá. Pripojte USB nabíjačku a počkajte pár minút. Ak sa prístroj stále nezapína, kontaktujte autorizovaný servis.

Môžem prístroj používať na rebríku?

Áno, ale dbajte na stabilný postoj a udržiavanie rovnováhy. Vyhýbajte sa nezvyčajným polohám a zabezpečte rebrík. Diaľkomer je ľahký (0,38 kg) a ľahko ovládateľný.

Ako čistiť šošovku a prístroj?

Na čistenie vonkajšej časti použite mäkkú a suchú handričku. Nedotýkajte sa šošovky prijímača prstami. Nikdy nepoužívajte kvapaliny ani abrazívne prostriedky.

Je prístroj odolný voči vode?

Nie, diaľkomer ADM 30 smart nie je vodotesný. Nikdy ho neponárajte do vody ani inej kvapaliny. Uchovávajte ho na suchom mieste.

Ako zmeniť jednotku merania?

Pozrite si stranu 126 návodu. Pomocou tlačidla mode prechádzajte možnosťami a vyberte požadovanú jednotku (metre, stopy, palce atď.).

Čo robiť v prípade poruchy?

Nepokúšajte sa opraviť prístroj sami. Zverte ho výhradne kvalifikovanému a špecializovanému personálu používajúcemu originálne náhradné diely. Kontaktujte servis autorizovaný výrobcom.

NÁVOD NA OBSLUHU ADM 30 smart Flex

Lithium-polymerový akumulátor 180 mAh/3,7 V

Hmotnost 0,38 kg

Bezpečnostné upozornenia 93
Označenie na prístroji 93
Prehlad 95
Technické údaje 95
Návod na používanie 96
Kontrola presnosti 97
Údržba a starostlivost' 97
Upozornenia týkajúce sa likvidácie 97

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozomenia a pokyny, aby ste mohli s meracím pristrojom bez ohrozenia a bezpečne pracovat'. Všetky bezpečnostné upozomenia a pokyny uschovajte pre prípad budúceho použitia.

Označenie na prístroji

Nepozerajte sa do lúča.

Laserový výrobok triedy 2

Maximálny výstupný výkon P ≤ 1 mW

Vlnová dlžka λ=670 nm

EN 60825-1:2015-07

Klasifikácia lasera

Tento merací prístroj je určený na priemyselné používanie a pre remeselníkov. Laserový merač vzdialenosti je určený na meranie dlžok, výšok a vzdialeností, ako aj na zist'ovanie plôch.

– Nesmerujte laserový lúč na osoby alebo zvieratá, ani sami nepozerajte do laserového lúča. Tento merací prístroj vydáva laserové žiarenie, ktoré môže oslepit' osoby.
– Opravou meracieho prístroja poverte kvalifikovaný personál, ktorý použiva len originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
– Nenechajte deti používat' merací prístroj bez dozoru. Mohli by neúmyselne oslepit' iné osoby.
– Nepracujte s meracím prístrojom v prostředí ohroženom výbuchom, v ktorom sa nachádzajú horlávé kvapaliny, plyny alebo prach. V meracom prístroji sa môžu vytvárat' iskry, ktoré by mohli prach alebo výpary zapálít'.
– Pokiaí budú použité iné ako tu uvedené ovládacie alebo nastavovacie zariadenia alebo budú použité iné postupy, môže to mat' za následok nebezpečnú expozíciu žiarením.

– Nevyradujte z činnosti bezpečnostné zariadenia a neodstraňujte informačné a výstražné štítky.
– Pred uvedením do prevádzky skontrolujte prístroj, či nemá viditelné poškodenia. Poškodené prístroje neuvádzajte do prevádzky.
– Pri použití na rebríku sa vyhnite neprirodzenému držaniu tela. Postarajte sa o bezpečný postoj a trvalú rovnováhu.

513.091 ADM30 smart.book Seite 95 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

sk

ADM 30 smart

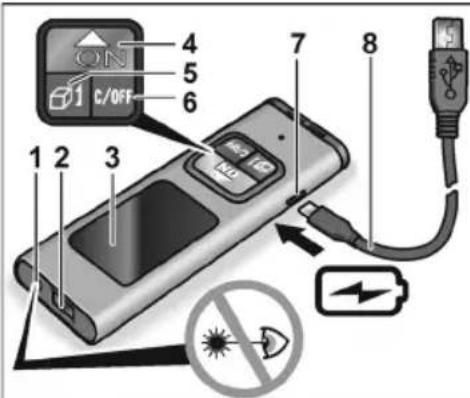

Prehlad

ON 4 5 1 c/OFF 6 7 8 1 2 3 No

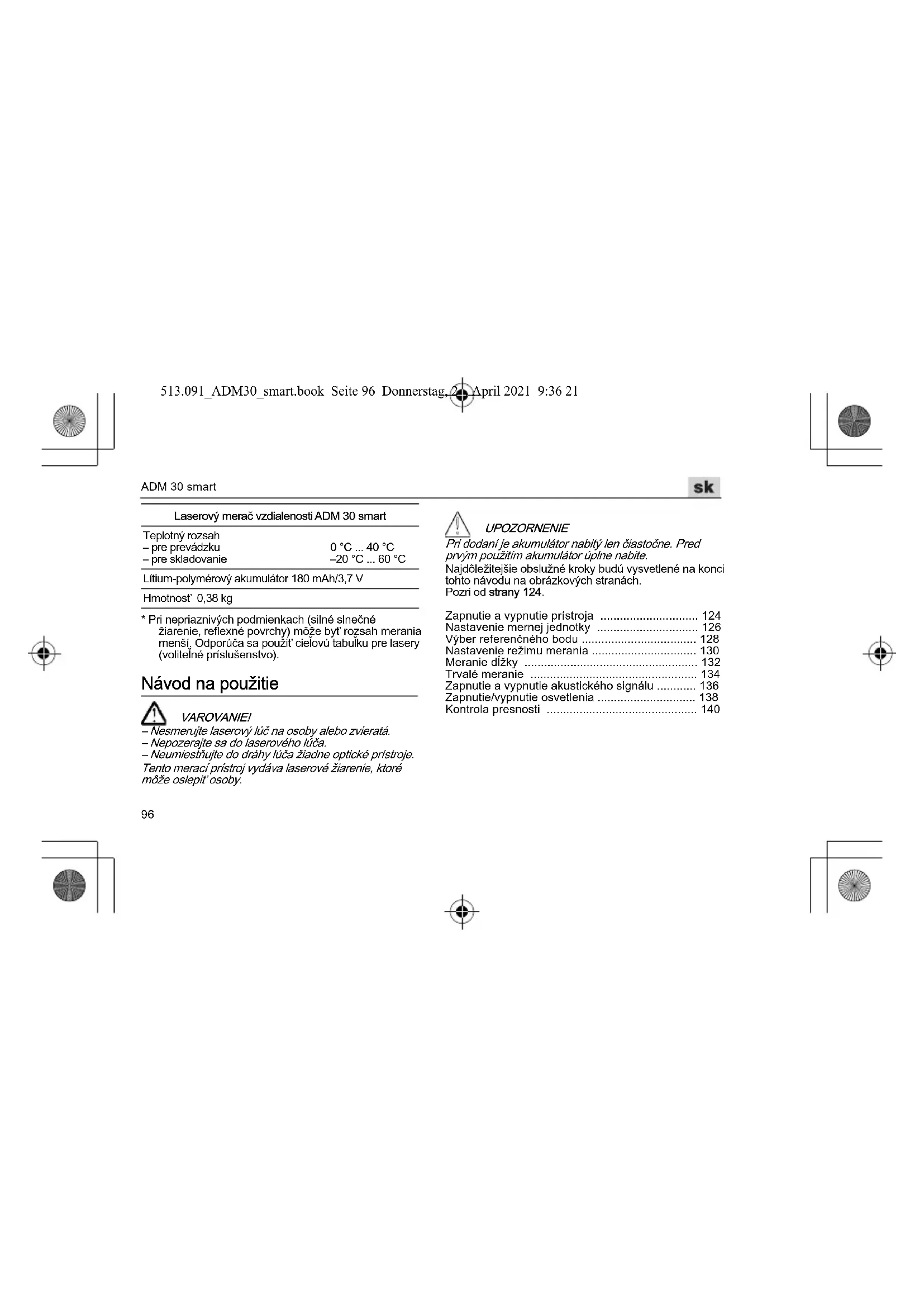

Teplotný rozsah
– pre prevádzku	0 °C ... 40 °C
– pre skladovanie	-20 °C ... 60 °C

Lítium-polymérový akumulátor 180 mAh/3,7 V

Hmotnost' 0,38 kg

* Pri nepriaznivých podmienkach (silné slnečnéžiarenie, reflexné povrchy) môže byt' rozsah meraniamenší. Odporúča sa použit' cielovú tabulku pre lasery(volitelné príslušenstvo).

Návod na použitie

VAROVANIE!

– Nesmerujte laserový lúč na osoby alebo zvieratá.
– Nepozerajte sa do laserového lúča.
– Neumiestňujte do dráhy lúča žiadne optické prístroje.
Tento merací prístroj vydáva laserové žiarenie, ktoré môže oslepit' osoby.

UPOZORNENIE

Pri dodaní je akumulátor nabitý len čiastočne. Pred prvým použítím akumulátor úplne nabite. Najdôležitejšie obslužné kroky budú vysvetlené na konci tohto návodu na obrázkových stranách. Pozri od strany 124.

Zapnutie a vypnutie prístroja 124

Nastavenie mernej jednotky 126

Výber referenčného bodu 128

Nastavenje režimu merania 130

Meranie dlžky 132

Trvalé meranie 134

Zapnutie a vypnutie akustického signálu ..... 136

Zapnutie/vypnutie osvetlenia 138

Kontrola presnosti 140

513.091 ADM30 smart.book Seite 97 Donnerstag, 2 April 2021 9:36 21

sk

ADM 30 smart

Kontrola presnosti

Odporúčame pravidelnú kontrolu prístroja, aby sme mohli trvalo zaručit' presnost'. Pri odchýlke presnosti od prípustného tolerančného rozsahu odovzdajte prístroj do autorizovaného servisu výrobcu.

Nastavenie prístroja zverte výhradne autorizovaným odbomíkom. Kroky potrebné na kontrolu presnosti budú vysvetlené na konci tohto návodu na obrázkových stranách. Pozri od strany 140.

Dodržujte nasledujúce pokyny:

• Zaobchádzajte s meracím prístrojom opatrne a chráně ho pred nárazmi, vibráciami a extrémnymi teplotami.
  – Nedotýkajte sa prstami šošovky prijímača.
  – Na čistenie používajte len mäkkú, suchú handričku.
  – Merací prístroj nikdy neponorte do vody alebo iných tekutín.

– Merací prístroj uschovávajte na suchom mieste.
– Opravou meracieho prístroja poverte kvalifikovaný personál, ktorý používa len originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.

Pokyny týkajúce sa likvidácie

Len pre krajiny EÚ:

Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu

Prístroj, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plastové časti sú označené na recykláciu podla druhu.

513.091 ADM30 smart.book Seite 98 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

sk

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa ani do vody. Akumulátory, ktoré už doslúžili, neotvárajte.

Len pre krajiny EÚ:

Podla smernice 2006/66/ES sa musia chybné alebo použité akumulátory/batérie recyklovat'.

UPOZORNENIE

O možnostiach likvidácie sa informujte u špecializovaného predajcu!
