ADM 30 smart - Etäisyysmittari Flex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laseretäisyysmittari
Merkki	Flex
Malli	ADM 30 smart
Laserluokka	2
Aallonpituus	670 nm
Mittausalue	0,03 - 30 m
Tarkkuus	± 3 mm
Virtalähde	Li-Polymer-akku 180 mAh/3,7 V
Paino	0,38 kg
Lataus	USB (pistoke ja kaapeli mukana)
Käyttölämpötila	0 °C - 40 °C
Varastointilämpötila	-20 °C - 60 °C
Mittausten enimmäismäärä	3000
Toiminnot	Pituuksien, korkeuksien, erojen, pinta-alojen mittaus, jatkuva mittaus
Näyttö	Sisäänrakennettu näyttö
Äänimerkki	Kyllä, päälle/pois
Valaistus	Kyllä, päälle/pois
Vertailupiste	Säädettävä
Mittayksikkö	Säädettävä (m, ft, in jne.)
Puhdistus	Pehmeä ja kuiva liina
Turvallisuus	Älä suuntaa sädettä silmiin
Korjattavuus	Vie valtuutettuun huoltoon, alkuperäiset osat
Hävittäminen	Kierrätä EU-direktiivin mukaisesti, älä hävitä kotitalousjätteenä

Usein kysytyt kysymykset - ADM 30 smart Flex

Kuinka kytkeä laseretäisyysmittari ADM 30 smart päälle ja pois?

Kytke laite päälle painamalla ON-painiketta. Kytke se pois painamalla C/OFF-painiketta. Laite sammuu myös automaattisesti käyttämättömänä.

Kuinka ladata Flex ADM 30 smart -akku?

Liitä mukana tuleva USB-kaapeli laitteessa olevaan USB-latauspistorasiaan ja kytke toinen pää tavalliseen USB-laturiin. Li-Polymer-akku 180 mAh latautuu täyteen muutamassa tunnissa. On suositeltavaa ladata akku täyteen ennen ensimmäistä käyttöä.

Mikä on mittauksen enimmäiskantama?

Mittausalue on 0,03 - 30 metriä. Epäsuotuisissa olosuhteissa (voimakas auringonpaiste, heijastavat pinnat) kantama voi lyhentyä. On suositeltavaa käyttää valinnaista lasermaalitaulua tarkkuuden parantamiseksi.

Kuinka tarkistaa etäisyysmittarini tarkkuus?

On suositeltavaa tarkistaa tarkkuus säännöllisesti. Ohjeet on kuvattu ohjekirjan sivulta 140 alkaen. Jos tarkkuus poikkeaa toleransseista, vie laite valmistajan valtuutettuun huoltoliikkeeseen.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin, että akku on ladattu. Kytke USB-laturi ja odota muutama minuutti. Jos laite ei vieläkään käynnisty, ota yhteyttä valtuutettuun huoltopalveluun.

Voinko käyttää laitetta tikkailla?

Kyllä, mutta varmista vakaa asento ja tasapaino. Vältä epänormaaleja asentoja ja varmista tikkaat. Etäisyysmittari on kevyt (0,38 kg) ja helppo käsitellä.

Kuinka puhdistaa linssi ja laite?

Käytä pehmeää ja kuivaa liinaa ulkopinnan puhdistamiseen. Älä koske vastaanottimen linssiin sormin. Älä koskaan käytä nesteitä tai hankaavia aineita.

Onko laite vedenkestävä?

Ei, ADM 30 smart -etäisyysmittari ei ole vesitiivis. Älä koskaan upota sitä veteen tai muuhun nesteeseen. Säilytä sitä kuivassa paikassa.

Kuinka vaihtaa mittayksikkö?

Katso ohjekirjan sivu 126. Käytä mode-painiketta selataksesi vaihtoehtoja ja valitse haluamasi yksikkö (metrit, jalat, tuumat jne.).

Mitä tehdä toimintahäiriön sattuessa?

Älä yritä korjata laitetta itse. Vie se yksinomaan ammattitaitoiselle ja pätevälle henkilöstölle, joka käyttää alkuperäisiä varaosia. Ota yhteyttä valmistajan valtuutettuun huoltoliikkeeseen.

KÄYTTÖOHJE ADM 30 smart Flex

Turvallisuusohjeita 63
Merkintä laitteessa 63
Kuva laitteesta 65
Tekniset tiedot 65
Käyttöohje 66
Tarkkuuden testaus 67
Huolto ja hoito 67
Kierrätysohjeita 67

Turvallisuusohjeita

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet, jotta osaat käyttää mittaustyökalua vaaratta ja turvallisesti. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Merkintä laitteessa

Lue käyttöohjeet ennen koneen!

LASER RADIATION

DO NOT STARE INTO BEAM

Älä katso säteeseen.

Laserluokan 2 tuote

Suurin lähtöteho P ≤ 1 mW

Aallonpituus λ=670 nm

EN 60825-1:2015-07

Laserluokitus

Laite on laserluokan 2 mukainen, perustuen

IEC 825-1/EN 60825 standardiin.

513.091 ADM30 smart.book Seite 64 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

fi

Määräystenmukainen käyttö

Tämä mittaustyökalu on tarkoitettu ammattikäyttöön teollisuudessa ja työpajoissa. Laseretäisyysmittain on tarkoitettu pituuksien, korkeuksien ja etäisyyksien mittaamiseen ja pinta-alojen määrittämiseen.

Laseretäisyysmittain

• Älä suunäa lasersädettä ihmisiä tai eläimiä kohti tai katso itse lasersäteeseen. Tämä mittaustyökalu lähettää lasersäteen, joka saattaa häikäistä ihmisiä.
• Teetä mittaustyökalun korjaukset koulutetulla ammattiasentajalla. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Näin varmistetaan, että mittaustyökalun turvallisuus pysyy ennallaan.
  – Alä anna lasten käyttää mittaustyökalua ilman valvontaa. He saattavat vahingossa sokaista sillä muita henkilöitä.
  – Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Mittaustyökalussa voi syntyä kipinöintiä, joka sytyttää pölyn tai höyryt.
• Jos käytät muita kuin tässä ilmoitettuja käyttö- tai säätölaitteita tai toimit toisin kuin näissä ohjeissa neuvotaan, seurauksena saattaa olla vaarallinen säteilyaltistuminen

• Älä estä turvalaitteiden toimintaa tai irrota laitteessa olevia huomio- tai varoituskilpiä.
• Tarkasta ennen laitteen käyttöä, ettei siinä ole näkyviä vahinkoja. Vaurioitunutta laitetta ei saa käyttää.
• Kun työskentelet tikkaille, vältä normaalista poikkeavia työskentelyasentoja. Seiso aina tukevassa asennossa ja säilytä tasapaino.

513.091 ADM30 smart.book Seite 65 Donnerstag, 2 April 2021 9:36 21

fi

ADM 30 smart

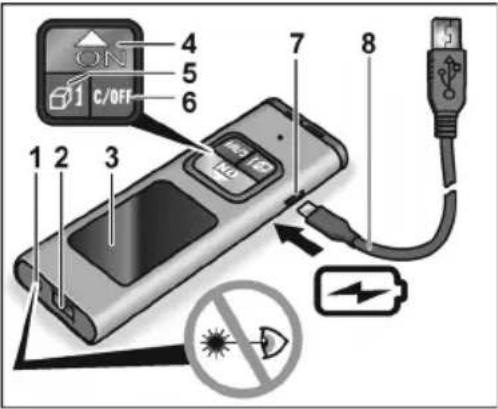

Kuva koneesta

ON 4 5 6 1 C/OFF 7 8 1 2 3 No Battery

1 Lasersäteen ulostuloikkuna
2 Vastaanottolinssi
3 N ä v t t ö
4 Yksi-painike/Mittaus-painike/Mode
5 Mode-painike
6 Pois-painike
7 USB-latausliitäntä
8 USB-latausjohto

Tekniset tiedot

Laseretäisyysmittain ADM 30 smart

Näkyvät laserdiodit 670 nm

Laserluokka 2

Mittausalue * 0,03–30 m

Tarkkuus * ± 3 mm

Yksittäismittaus (lukumäärä) ≤ 3000

513.091 ADM30 smart.book Seite 66 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

fi

Laseretäisyysmittain ADM 30 smart

Lämpötila-alue
- käyttöä varten	0 °C ... 40 °C
- säilytystä varten	-20 °C ... 60 °C

Litiumpolymeeriakku 180 mAh/3,7 V

Paino 0,38 kg

* Epäedullisissa olosuhteissa (voimakas auringonpaiste, heijastavat pinnat) saattaa lämpötila- alue olla annettua pienempi. Tähtäintaulun (lisävaruste) käyttö on suositeltavaa.

Käyttöohjeet

VAROITUS!

• Alä suuntaa lasersädettä ihmisiä tai eläimiä kohti .
• Alä katso lasersäteeseen
  – Alä laita optisia välineitä säteen kulkureitille.
  Mittaustyökalu tuottaa lasersäteilyä, joka saattaa sokaista muita henkilöitä.

OHJE

Laitteen mukana toimitettava akku on vain osittain ladattu. Lataa akku täyteen ennen ensimmäistä käyttökertaa.

Tärkeimmät toimintavaiheet on neuvottu kuvasivuilla tämän käyttöohjeen lopussa.

Ks. alkaen sivulta 124.

Laitteen päälle- ja poiskytkentä 124

Mittayksikön valinta 126

Merkkiäänen päälle- ja poiskytkentä 136

Valon kytkeminen päälle ja pois 138

Tarkkuuden testaus 140

513.091 ADM30 smart.book Seite 67 Donnerstag, 2 April 2021 9:36 21

fi

ADM 30 smart

Tarkkuuden testaus

Laite kannattaa tarkistaa säännöllisesti, jotta tarkkuus pysyy jatkuvasti hyvänä.

Jos tarkkuus ei ole sallitulla toleranssialueella, laite on toimitettava valmistajan valtuuttamaan huoltoliikkeeseen.

Laitteen säädöt saa suorittaa ainoastaan valtuutettu huoltoliike.

Tarkkuuden testaamiseen tarvittavat toimenpiteet on selostettu kuvasivuilla käyttöohjeen lopussa. Ks. alkaen sivulta 140.

Huelto ja hoito

Noudata seuraavia ohjeita:

• Käsittele mittaustyökalua varoen ja varo altistamasta kolhuille, tärinälle ja äärimmäisille lämpötiloille.
• Ålä koske sormin vastaanottolinssiin.
• Käytä puhdistamiseen vain pehmeää, kuivaa kangasta.
• Älä koskaan upota mittaustyökalua veteen tai muuhun nesteeseen.

– Säilytä mittaustyökalu kuivassa paikassa.
– Teetä mittaustyökalun korjaukset koulutetulla ammattiasentajalla. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Näin varmistetaan, että mittaustyökalun turvallisuus pysyy ennallaan.

Kierrätysohjeita

Vain EU-maat:

Sähkötyökaluja ei saa hävittää tavallisen sekajätteen mukana!

Käytöstä poistettavia sähkö- ja elektroniik-kalaitteita koskevan EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti sähkötyökalut on toimitettava ongelmajätteen keräyspisteseen ja ohjattava ympäristöystävälliseen kierrätykseen.

Raaka-aineet on kierrätettävä kaatopaikoille päätymisen sijasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

513.091_ADM30_smart.book Seite 68 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

fi

VAROITUS!

Älä heitä akkuja/paristoja sekajätteeseen, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Vain EU-maat:

Vialliset tai loppuun käytetyt akut/paristot on toimittava kierrätykseen direktiivin 2006/66/EY mukaisesti.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
