KÄYTTÖOHJE ADM 100 G Flex
Alkuperäinen käyttöohjekirja 64
Merkintä laitteessa 64
Turvallisuusasiaa 65
Kuva koneesta 66
Käyttöpaneeli 67
Tekniset tiedot 67
Käyttöohjeet 68
Huolto ja hoito 68
Kierrätysohjeita 69
Vastuun poissulkeminen 69
Merkintä laitteessa
Laserluokan 2 tuote
Maksimi ulostuloteho ≤ 1 mW
Aallonpituus 500-535 nm
IEC 60825-1:2014
Laserluokitus
Laite on laserluokan 2 mukainen, perustuen IEC 825-1/
EN 60825 standardiin. Silmän sulkeutumisrefleksi suojaa
silmää katsottaessa säteeseen satunnaisesti lyhyen aikaa.
Lääkkeet, alkoholi ja huumeet voivat kuitenkin vaikuttaa silmän sulkeutumisrefleksiin. Laitteita saa käyttää ilman muita suojatoimia, kun on varmistettu, että mitkään optiset välineet eivät pienennä säteen poikkipinta-alaa.
Älä suuntaa lasersädettä ihmisiä kohti.
Sähkömagneettinen yhteensopivuus
Vaikka laite täyttää asiaankuuluvien direktiivien tiukat
vaatimukset, ei voida sulkea pois mahdollisuutta, että laite
- häiritsee muiden laitteiden (esim. lentokoneiden navigointilaitteiden) toimintaa tai
- vioittuu voimakkaan säteilyn vaikutuksesta, jolloin seurauksena saattaa olla virhetoiminto.
Tässä tapauksessa tai muissa epävarmoissa tilanteissa tulee suorittaa tarkastusmittaus.
Turvallisuusasiaa
Määräystenmukainen käyttö
Tämä mittaustyökalu on tarkoitettu ammattikäyttöön teollisuudessa ja työpajoissa.
Laser-etäisyyysmittari on tarkoitettu pituuksien, korkeuksien ja etäisyyksien mittaamiseen sekä etäisyyksien, pintaalojen ja tilavuuksien laskemiseen.
Turvallisuusohjeita
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet, jotta osaat käyttää mittaustyökalua vaaratta ja turvallisesti. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Tämän käyttöohjeen noudattamatta jättämisestä johtuva epäasianmukainen käyttö voi johtaa laitteen vaurioitumiseen, vaikuttaa mittaustulokseen tai aiheuttaa käyttäjän loukkaantumisen.
- Älä suuntaa lasersädettä ihmisiä tai eläimiä kohti tai katso itse lasersäteeseen. Mittaustyökalu tuottaa lasersäteilyä, joka saattaa sokaista muita henkilöitä.
— Lasersäteen kohdistaminen silmiin tai muihin kehonosiin on ehdottomasti kielletty. Lisäksi lasersäteellä ei saa osoittaa voimakkaasti heijastaviin pintoihin.
— Koska sähkömagneettinen säteily voi häiritä muita laitteita, älä käytä mittalaitetta lentokoneissa tai lääkinnällisten laitteiden lähellä. Sitä ei saa myöskään käyttää räjähdysvaarallisissa tiloissa tai paikassa, jossa on herkästi syttyviä aineita.
— Jätä mittaustyökalu riittävän pätevyyden omaavan ammattiasentajan korjattavaksi. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Näin varmistetaan, että mittaustyökalun turvallisuus pysyy ennallaan.
— Älä anna lasten käyttää mittaustyökalua ilman valvontaa. He saattavat vahingossa sokaista sillä muita henkilöitä.
— Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Mittaustyökalussa voi syntyä kipinöintiä, joka sytyttää pölyn tai höyryt.
— Jos käytät muita kuin tässä ilmoitettuja käyttö- tai säätölaitteita tai toimit toisin kuin näissä ohjeissa neuvotaan, seurauksena saattaa olla vaarallinen säteilyaltistuminen.
- Älä estä turvalaitteiden toimintaa tai irrota laitteessa olevia huomio- tai varoituskilpiä.
— Tarkasta ennen laitteen käyttöä, ettei siinä ole näkyviä vahinkoja. Vaurioitunutta laitetta ei saa käyttää.
— Kun työskentelet tikkaiilla, vältä normaalista poikkeavia työskentelyasentoja. Seiso aina tukevassa asennossa ja säilytä tasapaino.

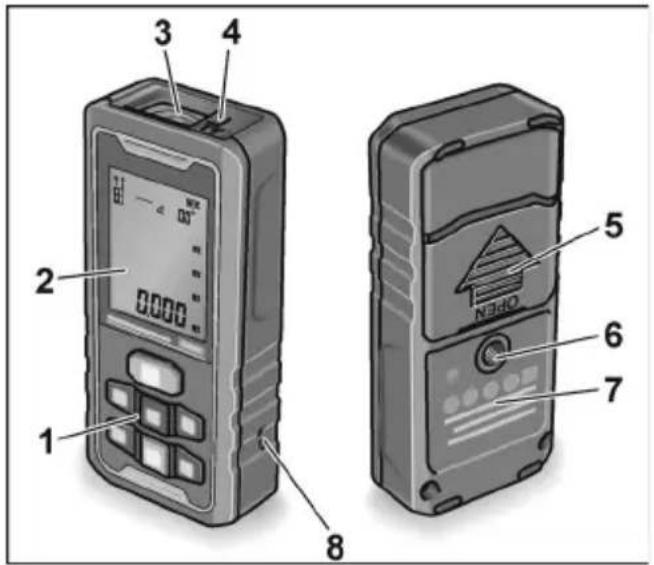

Kuva koneesta
1 Käyttöpaneeli
2 N ä y t t ö
3 Vastaanottolinssi
4 Lasersäteen ulostuloikkuna
5 Paristolokeron kansi
6 Jalustakierre 1/4"
7 Lasersäteilyn varoituskilpi
8 Kantolenkin kiinnityskohta
9 USB-latausjohto
10 Akku

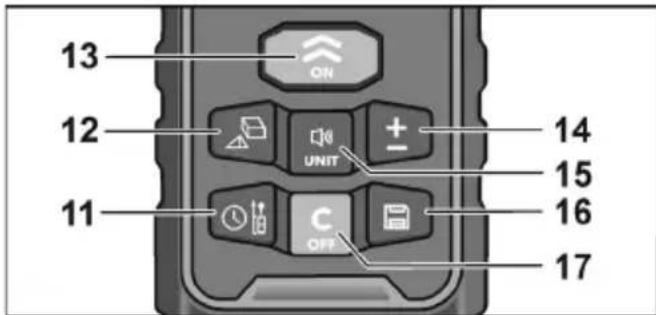

Käyttöpaneeli
12 Pinta-alan/tilavuuden/pythagoralainen mittaus
13 Päällekytkentä/mittaus
Eri menetelmien valintapainike
14 Lisäys/vähennys
15 Yksikkö/merkkiääni
16 Muistipainike
17 Poiskytkentäpainike/poisto
Tekniset tiedot
Laseretäisyysmittari ADM70 G / ADM100 G
| Näkyvät laserdiodit 500~535 nm | |
| Laserluokka 2 | |
| Mittausalue * 0,05–70 m / 0,05–100 m | |
| Tarkkuus * ± 3 mm | |
| Litiumpolymeeriakku/paristo 1x850 mAh / 3xAAA 1,5 V | |
| Käyttoaika | |
| Yksittäismittaus (lukumäärä) ≤ 8000 | |
| Automaattinen virrankatkaisu | |
| - Lasersäde | 20 s |
| - Mittaustyökalu | 150 s |
| Lämpötila-alue | |
| - käyttöä varten | 0 °C ... 40 °C |
| - säilytystä varten | -20 °C ... 60 °C |
| Paino (paristojen kanssa) 0,147 kg | |
* Epäedullisissa olosuhteissa (voimakas auringonpaiste, heijastavat pinnat) saattaa lämpötilaalue olla annettua pienempi. Tähtäintaulun käyttö on suositeltavaa. Ilmoitettujen lämpötila-alueiden ylitykset tai alitukset tarkoittavat myös epäedullisia olosuhteita ja voivat vääristää mittauksia.
Käyttöohjeet
VAROITUS!
— Älä suuntaa lasersädettä ihmisiä tai eläimiä kohti.
— Älä katso lasersäteeseen.
- Älä laita optisia välineitä säteen kulkureitille.
Mittaustyökalu tuottaa lasersäteilyä, joka saattaa sokaista muita henkilöitä.
VARO!
— Älä käytä mittaustyökalua kosteassa, pölyisessä tai hiekkaisessa ympäristössä. Laitteen komponentit saattavat vahingoittua.
— Jos laite tuodaan kylmästä tilasta lämpimään tai päinvastoin, anna laitteen lämpötilan tasoittua ennen sen käyttöä.
— Käytettäessä adaptereita ja jalustoja varmista, että laite on kiinnitetty kunnolla paikalleen.
Tärkeimmät käyttötoimet on selostettu kuvasivuilla tämän käyttöohjekirjan lopussa. Katso alkaen sivulta 125.
Akun lataaminen USB-johdolla tai paristojen asettaminen paikoilleen 125
Laitteen päälle- ja poiskytkentä ....128
Mittayksikön valinta 130
Vertailupisteen valinta 132
Mittaustilan valinta 135
Pituusmittaus 138
Pinta-alamittaus 140
Tilavuuden ja seinäpinta-alan mittaus 142
Yksinkertainen pythagoras 149
Kaksoispythagoras 152
Jatkuva mittaus / Maksimi-/minimimittaus 156
Yhteen- ja vähennyslasku 158
Tarkkuuden testaus ....161
Huolto ja hoito
Noudata seuraavia ohjeita:
- Käsittele mittaustyökalua varoen ja varo altistamasta kolhuille, tärinälle ja äärimmäisille lämpötiloille.
- Alä koske sormin vastaanottolinssiin.
- Käytä puhdistamiseen vain pehmeää, kuivaa kangasta.
- Kun et käytä mittaustyökalua, säilytä sitä vyökotelossa.
- Jätä mittaustyökalu riittävän pätevyyden omaavan ammattiasentajan korjattavaksi. Korjauksissa saa käyttää vain alkuperäisiä varaosia. Näin varmistetaan, että mittaustyökalun turvallisuus pysyy ennallaan.
Kierrätysohjeita
Vain EU-maat:
Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!
Sähkö- ja elektroniikkalaiteromusta annetun
EU-direktiivin 2012/19/EU ja sen voimaansaattavien
kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.
Raaka-aineet uusiokäyttöön jätehuollon asemasta.
Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen.
Lajipuhdasta kierrätystä varten muoviosissa on merkintä.
OHJE
Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!
Vastuun poissulkeminen
Tämän tuotteen käyttäjän on noudatettava tarkasti käyttöohjekirjan ohjeita.
Kaikki laitteet testataan huolellisesti ennen tehtaalta lähtöä.
Käyttäjän tulee tästä huolimatta tarkistaa laitteen tarkkuus aina ennen sen käyttöä.
Valmistaja ja tämän edustaja eivät vastaa virheellisestä tai tahallisesta väärinkäytöstä tai siitä mahdollisesti aiheutuvista seurausvahingoista tai saamatta jääneestä voitosta.
Valmistaja ja tämän edustaja eivät vastaa seurausvahingoista tai saamatta jääneestä voitosta, joiden syynä on luonnonkatastrofi kuten maanjäristys, myrsky, tulpavesi jne. tai tulipalo, onnettomuus, kolmannen osapuolen tekemät toimenpiteet tai laitteen käyttö muuhun kuin sen tavanomaiseen käyttötarkoitukseen.
Valmistaja ja tämän edustaja eivät vastaa vahingoista tai saamatta jääneestä voitosta, joiden syynä on muutetut tai hävinneet tiedot, liiketoiminnan keskeytyminen jne. johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista tai saamatta jääneestä voitosta, jos ne aiheutuivat ohjeidenvastaisesta käytöstä.
Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.
