HASZNÁLATI ÚTMUTATÓ ADM 100 G Flex
Eredeti üzemeltetési útmutató 82
Jelölés a készüléken 82
Az Ön biztonsága érdekében 83
Az első pillantásra 84
Kezelőmező 85
Müszaki adatok 85
Használati útmutató 86
Karbantartás és ápolás 86
Ártalmatlanítási tudnivalók 87
Felelősség kizárása 87
Jelölés a készüléken
2-es lézerosztályú termék
Maximális kimeneti teljesítmény ≤ 1 mW
Hullámhossz 500-535 nm
IEC 60825-1:2014
A lézer osztályba sorolása
A készülék a 2-es lézerosztálynak felel meg az IEC 825-1/
EN 60825 szabvány alapján. A szemet a szemhéjzárási reflex védi véletlenszerű, rövid idejű lézersugárba nézés esetén.
Ezt a szemhéjzárási reflexet azonban gyógyszerek, alkohol és kábítószerek hátrányosan befolyásolhatják. A jelen készülékek minden további óvintézkedés nélkül alkalmazhatók, ha biztosítva van, hogy nem csökkentik optikai eszközök a sugár keresztmetszetét.
Ne irányítsa személyekre a lézersugarat.
Elektromágneses összeférhetőség
Annak ellenére, hogy a készülék teljesíti a vonatkozó irányelvek szigorú követelményeit, nem zárható ki annak a lehetősége, hogy a készülék
- más készülékeket (pl. repülőgépek navigációs berendezéseit) zavar vagy
- a készüléket erős sugárzás zavarja meg, amely működési hibához vezethet.
Ezekben az esetekben vagy más bizonytalanságoknál ellenőrző méréseket kell végezni.
Az Ön biztonsága érdekében
Rendeltetésszerű használat
A mérőszerszám kisipari és nagyipari alkalmazásra készült. A lézeres távolságmérő hosszúságok, magasságok és távolságok mérésére, valamint távolságok, felületek és térfogat meghatározására készült.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Ahhoz, hogy veszély nélkül és biztonságosan tudja használni a mérőszerszámot, olvasson el minden biztonsági útmutatást. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából. A nem szakszerű üzemeltetés a jelen útmutató figyelmen kívül hagyásával a készülék károsodásához, a mérési eredmények befolyásolásához vagy a felhasználó sérüléséhez vezethet.
— Ne irányítsa a lézersugarat emberekre vagy állatokra, és ne nézzen bele a lézersugárba. A mérőszerszám lézersugárzást generál, amellyel embereket vakíthat meg.
— Szigorúan tilos a lézersugárral a szemekre vagy más testrészekre célozni. Továbbá nem szabad a lézersugarat erősen tükröződő felületekre irányítani.
— Az elektromágneses sugárzás miatt, mely zavarhat más készülékeket, ne használja a mérőkészüléket repülőgépen vagy orvosi berendezések közelében. Ezenkívül nem használható tűz- vagy robbanásveszélyes környezetben.
A mérőszerszámot csak szakképzett szakemberekkel, és csak eredeti pótalkatrészekkel javíttassa. Ezzel biztosítható, hogy megmarad a mérőszerszám biztonsága.
— Ne hagyja, hogy a mérőműszert gyermekek felügyelet nélkül használják. Akaratlanul embereket vakíthatnak meg vele.
— Ne használja a mérőszerszámot olyan robbanásveszélyes környezetben, amelyben éghető folyadékok, gázok vagy porok találhatók. A mérőszerszámban szikrák keletkezhetnek, amelyek meggyűjtják a port vagy a gőzöket.
— Ha az itt megadottól eltérő kezelő- és beállító berendezéseket használnak, vagy más eljárásmódokat alkalmaznak, akkor veszélyes sugárexpozíció történhet.
— Nem szabad biztonsági berendezéseket hatástalanítani vagy tájékoztató és figyelmeztető táblákat eltávolítani.
— A készüléket üzembe helyezés előtt meg kell vizsgálni látható sérülések tekintetében. Sérült készülékeket nem szabad üzembe helyezni.
— Létrán történő használat során kerülni kell a normálistól eltérő testtartást. Biztos állásról és folyamatos egyensúlyról kell gondoskodni.

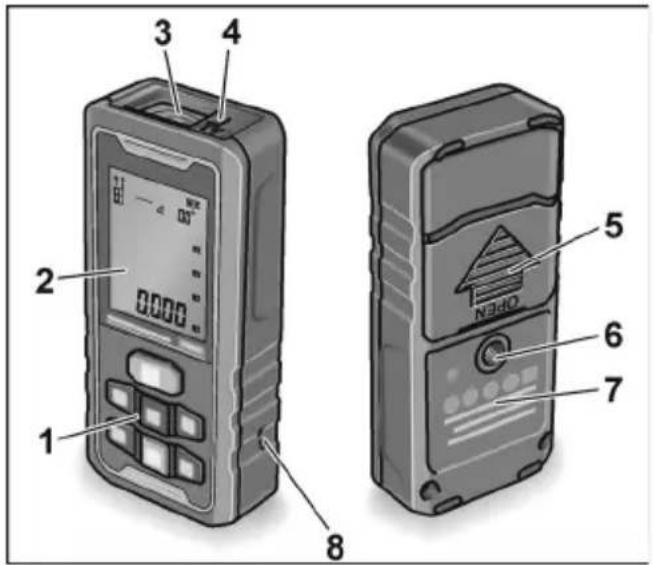

Az első pillantásra
1 Kezelőmező
2 Kijelző
3 Vevölencse
4 A lézer kilépönyílása
5 Elemtartó burkolat
6 ¼"-es állványrögzítő menet
7 Lézersugár figyelmeztető tábla
8 Hordszíj rögzítője
9 USB-töltőkábel
10 Akkumulátor

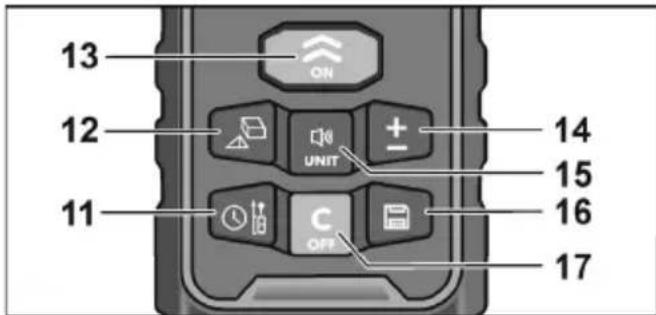

Kezelőmező
12 Felület/térfogat/Pitagorasz-tétel alkalmazásával végzett mérés
13 Bekapcsolás/mérés
Kiválasztógomb a különböző eljárásokhoz
14 Összeadás/kivonás
15 Egység/hangjelzés
16 Memória gomb
17 Kikapcsoló gomb/törlés
Müszaki adatok
| ADM70 G / ADM100 G lézeres távolságmérő | |
| Látható lézerdióda 500~535 nm | |
| Lézerosztály 2 | |
| Mérési tartomány * 0,05–70 m / 0,05–100 m | |
| Pontosság * ± 3 mm | |
| Li-polimer akkumulátor / elem 1x850 mAh / 3xAAA 1,5 V | |
| Üzemelési időtartam | |
| Egyes mérések (darabszám) ≤ 8000 | |
| Automata kikapcsolás | |
| - Lézersugár | 20 s |
| - Mérőszerszám | 150 s |
| Hőmérséklettartomány | |
| - üzemeléshez | 0 °C ... 40 °C |
| - tároláshoz | -20 °C ... 60 °C |
| Súly (elemekkel) 0,147 kg | |
* Kedvezötlen körülmények mellett (erős napsugárzás, visszaverő felületek) a mérési tartomány kisebb lehet. Ajánlott lézer célzótáblát használni. A megadott hőmérséklettartományok feletti vagy alatti eltérések szintén kedvezötlen körülménynek számítanak és a méréseknél hamis adatokat eredményezhetnek.
Használati útmutató
FIGYELMEZTETÉS!
— Ne irányítsa a lézersugarat emberekre vagy állatokra.
— Ne nézzen a lézersugárba.
— Ne helyezzen optikai műszereket a sugár útjába.
A mérőszerszám lézersugárzást generál, amellyel embereket vakíthat meg.
VIGYÁZAT!
— Ne használja a mérőszerszámot nedves, poros vagy homokos környezetben. Lehetséges a készülék komponenseinek sérülése.
— Ha a készüléket nagy hidegből melegebb környezetbe viszik vagy fordítva, akkor használat előtt hagyni kell akklimatizálódni a készüléket.
— Adapterek és állványok használatakor biztosítani kell, hogy a készülék fixen fel legyen csavarozva.
A legfontosabb kezelési lépések a jelen útmutató végén kerülnek ismertetésre. Lásd a 125 oldaltól.
Akkumulátor töltése USB-kábellel vagy elem behelyezése 125
A készülék be- és kikapcsolása 128
Mértékegység beállítása 130
Vonatkoztatási pont választása 132
Mérési mód beállítása 135
Hosszmérés 138
Felületmérés 140
Térfogat- és falfelületmérés 142
Egyszerű Pitagorasz 149
Dupla Pitagorasz 152
Tartós mérés / Maximum-/minimum-mérés 156
Összeadás és kivonás 158
A pontosság ellenőrzése 161
Karbantartás és ápolás
A következő útmutatásokat kell figyelembe venni:
- A mérőszerszámot óvatosan kell kezelni, és védeni kell ütésektől, rezgésektől és szélsőséges hömérsékletektől.
- A vevölencsét nem szabad kézzel megérinteni.
- Tisztításhoz csak puha, száraz ruhát használjon.
- Ha nem használják, a mérőszerszámot az övtáskában kell tárolni.
- A mérőszerszámot csak szakképzett szakemberekkel, és csak eredeti pótalkatrészekkel javíttassa. Ezzel biztosítható, hogy megmarad a mérőszerszám biztonsága.
Ártalmatlanítási tudnivalók
Csak az EU tagországai számára:
Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a
nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag visszanyerés hulladék ártalmatlanítás helyett.
A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni.
A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
Felelősség kizárása
Ezen termék használójának kötelessége, hogy pontosan betartsa a kezelési útmutatóban leírtakat. Kiszállítás előtt az összes készüléket a lehető leggondosabban ellenőriztük.
A felhasználónak azonban ennek ellenére minden egyes használat előtt meg kell győződnie a készülék pontosságáról. A gyártó cég és a képviselője nem felel a hibás vagy a szándékosan helytelen alkalmazásért, valamint az esetlegesen ebből eredő következményes károkért és az elmaradt haszonért. A gyártó cég és a képviselője nem felel az olyan következményes károkért és elmaradt haszonért, amelyek természeti katasztrófák, mint pl. földrengés, vihar, árvíz stb., valamint tűz, baleset, harmadik személy általi beavatkozások vagy a szokásos alkalmazási területeken kívüli alkalmazás miatt következnek be. A gyártó cég és a képviselője nem felel azokért a károkért és elmaradt haszonért, amelyek az adatok olyan megváltozása, elvesztése vagy az üzletmenet megszakadása stb. miatt következnek be, amelyet a termék vagy a termék nem megengedett alkalmazása okozott.
A gyártő cég és a képviselője nem felel az olyan károkért és elmaradt haszonért, amelyek a készüléknek nem az útmutatásban előírt kezeléséből származnak.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
