Produkto tipas	Lazerinis nuotoliamatis
Prekės ženklas	Flex
Modelis	ADM 100 G
Matavimo diapazonas	nuo 0,05 iki 100 m
Tikslumas	± 3 mm
Lazerio diodas	Regimoji 500-535 nm
Lazerio klasė	2
Maitinimas	Įkraunama Li-Polimerinė baterija 3,7 V / 850 mAh (per USB) arba 3 AAA 1,5 V baterijos
Autonomija	Iki 8 000 matavimų
Automatinis lazerio išjungimas	20 sekundžių
Automatinis prietaiso išjungimas	150 sekundžių
Darbinė temperatūra	nuo 0 °C iki 40 °C
Laikymo temperatūra	nuo -20 °C iki 60 °C
Svoris (su baterijomis)	147 g
Sriegis trikojui	1/4 colio
Matavimo funkcijos	Ilgis, plotas, tūris, paprastoji ir dviguba Pitagoro funkcija, pastovus matavimas, min/max, sudėtis/atimtis
Ekranas	LCD ekranas
Priežiūra	Minkšta, sausa šluoste; nelieskite imtuvo lęšio
Saugumas	2 klasės lazeris; nenukreipkite spindulio į akis
Pridedami priedai	USB laidas, įmontuota baterija
Perdirbimas	Neišmeskite į buitines atliekas; atitinka WEEE direktyvą

Dažnai užduodami klausimai - ADM 100 G Flex

Kaip įkrauti Flex ADM 100 G nuotolamačio bateriją?

Prijunkite pateiktą USB laidą prie prietaiso ir USB maitinimo šaltinio (sieninis įkroviklis, kompiuteris). Li-Polimerinė baterija įsikrauna automatiškai. Įkrovimą gali rodyti šviesos indikatorius. Palikite krauti, kol baterija visiškai įsikraus. Taip pat galite naudoti AAA baterijas (3x1,5 V), įdėdami jas į baterijų skyrių.

Kaip pakeisti nuotolamačio baterijas?

Atidarykite galinėje pusėje esančio baterijų skyriaus dangtelį. Įdėkite 3 AAA tipo 1,5 V baterijas, laikydamiesi nurodytos poliškumo. Uždarykite dangtelį. Prietaisas taip pat gali veikti su įmontuota įkraunama baterija.

Kaip nustatyti matavimo vienetą (metrai, pėdos ir t.t.)?

Paspauskite mygtuką "Vienetas/Garso signalas" (15 mygtukas), kad peržiūrėtumėte galimus vienetus: metrai, pėdos, coliai ir t.t. Pasirinktas vienetas rodomas ekrane.

Kaip pasirinkti matavimo atskaitos tašką?

Naudokite mygtuką "Atskaitos taškas/uždelstas matavimas" (11 mygtukas), kad perjungtumėte tarp priekinio atskaitos taško (prietaiso priekinis kraštas) ir galinio atskaitos taško (galinis kraštas). Atskaitos taškas ekrane rodomas piktograma.

Kaip išmatuoti plotą šiuo prietaisu?

Paspauskite mygtuką "Plotas/tūris/Pitagoro matavimas" (12 mygtukas), kad pasirinktumėte ploto režimą. Išmatuokite pirmąjį ilgį, tada antrąjį plotį. Prietaisas automatiškai apskaičiuoja plotą.

Kaip naudoti Pitagoro funkciją netiesioginiam aukščiui matuoti?

Pasirinkite paprastąjį arba dvigubą Pitagoro režimą (pagal konfigūraciją). Išmatuokite reikiamus atstumus (įžambinę ir statinį). Prietaisas apskaičiuoja trūkstamą aukštį. Sekite instrukcijos iliustracijas.

Ką daryti, jei prietaisas neįsijungia arba nereaguoja?

Patikrinkite bateriją arba baterijas. Jei baterija išsikrovusi, įkraukite ją per USB. Jei problema išlieka, atlikite atstatymą išimdami baterijas ir palaukę kelias minutes. Jei niekas nepadeda, kreipkitės į techninės priežiūros tarnybą.

Kaip išvalyti nuotolamaitį?

Naudokite minkštą, sausą šluostę. Nelieskite imtuvo lęšio pirštais. Lazerio langelį švelniai valykite švaria šluoste. Nenaudokite tirpiklių ar abrazyvinių priemonių.

Ar prietaisas yra atsparus vandeniui?

Ne, prietaisas nėra atsparus vandeniui. Venkite drėgmės, dulkių ir smėlio. Nenaudokite drėgnoje aplinkoje. Nenaudodami laikykite pateiktame dėkle.

Kaip patikrinti nuotolamačio tikslumą?

Norėdami patikrinti tikslumą, atlikite matavimą žinomu atstumu (pavyzdžiui, 1 metras). Palyginkite rezultatą. Jei nuokrypis didesnis nei ± 3 mm, prietaisą gali reikėti kalibruoti. Išsamesnės patikros procedūros ieškokite instrukcijoje.

NAUDOJIMO INSTRUKCIJA ADM 100 G Flex

Žymėjimai ant prietaiso 106
Jūsu saugumui 107
Bendras jrankio vaizdas 108
Valdymo pultas 109
Techniniai duomenys 109
Naudojimo instrukcija 110
Techninis aptarnavimas ir priežiūra 110
Nurodymai utilizuoti 111
Atsakomybės pašalinimas 111

Žymėjimai ant prietaiso

Nežiūrėkite i spindulj.

2 lazerių klasės produktas

Didžiausia išvesties galia ≤ 1 mW

Bangu ilgis 500-535 nm

IEC 60825-1:2014

Lazerių klasifikavimas

Prietaisas priklauso 2 lazerių klasei, kaip jas skirsto IEC 825-1/

EN 60825 standartas. Tai reiškia, kad atsitiktinai trumpai

žvilgterėjus i lazerio spinduliuotę akis saugo mirksėjimo

refleksas. Tačiau vaistai, alkoholis arba narkotikai gali šj

mirksėjimo refleksą sulėtinti. Siuos prietaisus galima naudoti nesiimant kitų apsaugos priemonių, jeigu užtikrinta, kad jokie opiniai instrumentai nesumažins spindulio skersmens.

Nenukreipkite lazerio spindulio j žmones.

Elektromagnetinis suderinamumas

Nors prietaisas išpildo griežtus atitinkamu direktyvų reikalavimus, išlieka galimybė, kad prietaisas

- trukdys kitų prietaisų (pvz., orlaivų navigacijos įrangos) veikimui arba

- jam trukdys stipri spinduliuotė, o tai gali sukelti neteisingą veikima.

Tokiais atvejais arba kilus kitų netikrumų reikėtų atlikti kontrolinius matavimus.

Jūsų saugumui

Naudojimas pagal paskirtj

Šis matavimo įtaisas skirtas profesiniam naudojimui pramonėje ir versle. Lazerinis atstumo matuoklis skirtas ilgiui, aukščiui bei atstumui matuoti ir atstumui, plotui bei tūriui apskaičiuoti.

Saugos nurodymai

ISPÉJIMAS!

Kad be pavjoaus ir patikimai galétumète naudotis matavimo įtaisu, perskaitykite visas saugos nuorodas ir instrukcijas. Visus saugos nurodymus ir perspėjimus saugokite ateičiai. Eksploatuojant prietaisą nesilaikant šios instrukcijos nurodymų, galima jį sugadinti, gali būti gauti neteisingi matavimo rezultatai ar būti sužalotas naudotojas.

— Nenukreipkite lazerio spindulio i žmones arba gyvūnus ir nežiūrėkite i tiesiai i lazerio spindulį patys. Šis matavimo įtaisas generuoja lazerinę spinduliuotę, kuri gali apakinti žmones.
— Griežtai draudžiama lazerio spindulj nutaikyti į akis ar kitas kūno dalis. Taip pat neleidžiama lazerio spindulio nukreipti į didelį atsispindėjimo koeficientą turinčius paviršius.

— Dél elektromagnetinés spinduliuotés gali trukdyti kitu prietaisų veikimui. Nenaudokite matavimo prietaiso léktuvuose ar šalia medicinos prietaisų. Atsižvelgiant į tai, negalima naudoti užsiliepsnojančioje ar sprogioje aplinkoje.
— Matavimo įtaisą remontuoti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad matavimo įtaisas išliks saugus.
— Neleiskite matavimo įtaisu be priežiūros naudotis vaikams. Jie gali netyčia pakinti žmones.
— Nedirbkite su matavimo įtaisu potencialiai sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Matavimo įtaise gali kilti kibirkščių, kurios uždegtų dulkes arba garus.
— Jeigu naudojami kitokie nei čia nurodyti valdymo arba derinimo irenginiai arba vykdomos kitokios procedūros, tai gali sukelti pavojingą spinduliuotės poveiki.
— Neužblokuokite saugos irenginių ir nepašalinkite nurodomuju ir įspėjamuju lentelių.
— Prieš pradėdami darbą apžiūrėkite prietaisą, ar néra matomų pažeidimų. Apgadintų prietaisų naudoti negalima.
— Atlikdami darbus ant kopėčių, venkite nejprastos kūno padėties. Pasirūpinkite patikimu stabilumu ir nuolatine pusiausvyra.

It

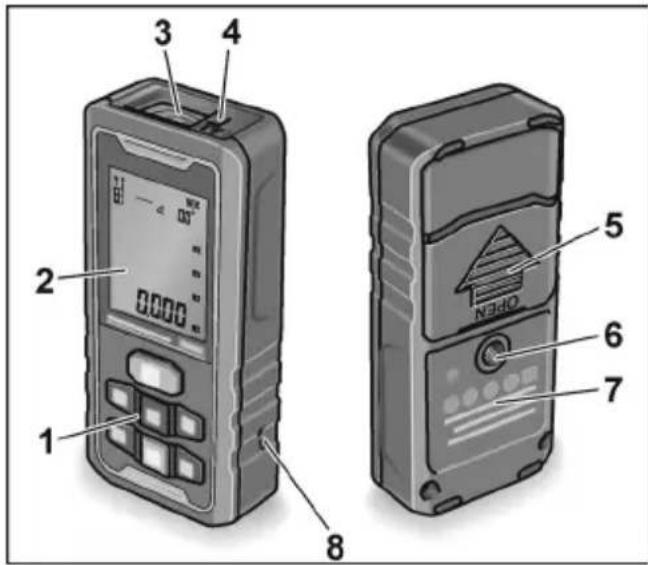

Bendras jrankio vaizdas

1 Valdymo pultas
2 E k r a n a s
3 Priémimo lešis
4 Lazerio išspinduliavimo langelis
5 Bateriju skyrelio dangtelis
6 ¼" Stovo sriegis
7 lspėjamasis lazerio skydelis
8 Laikančiosios žarnos laikiklis
9 USB jkrovimo kabelis
10 Akumuliatorius

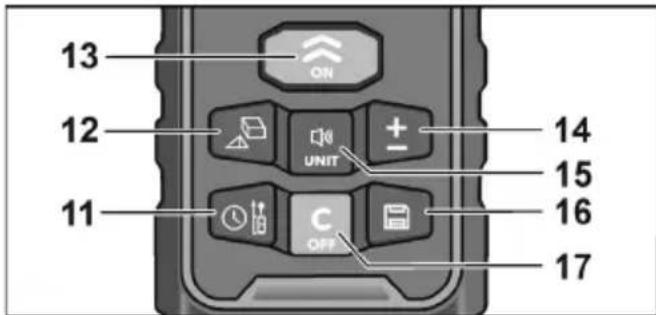

Valdymo pultas

11 Atskaitos taškas / matavimas su delsa
12 Plotas / türis / Pitagoro matavimas
13 ljungimas / matavimas
Ivairių metodu pasirinkimo mygtukas
14 Sudètis / atimtis
15 Vienetas / garso signalas
16 Išsaugojimo mygtukas
17 lšjungimo mygtukas / ištrinti

Techniniai duomenys

Lazerinis atstumo matuoklis ADM70 G / ADM100 G

Matomas lazerinis diodas 500~535 nm
Lazerio klasė 2
Matavimo diapazonas * 0,05–70 m / 0,05–100 m
Tikslumas * ± 3 mm
Ličio polimerų akumuliatorius / baterija	1x850 mAh / 3xAAA 1,5 V
Darbo trukmė
Atskiri matavimai (skaičius) ≤ 8000
Automatinis išjungimas
- lazerio spindulys	20 s
- matavimo įtaisas	150 s
Temperatūros diapazonas
- darbui	0 °C ... 40 °C
- sandėliavimui	-20 °C ... 60 °C
Svoris (su elementais) 0,147 kg

* Nepalankiomis sąlygomis (esant stipriai saulės apšvietai, atspindinčiams paviršiams) matavimo diapazonas gali būti mažesnis. Rekomenduojama naudoti lazerio taikinio lentele. Nukrypimai nuo nurodyto temperatūros diapazono i vieną ar kitą pusę taip pat priskiriami nepalankioms sąlygoms, dėl kurių matavimai gali būti netikslūs.

It

— Nenukreipkite lazerio spindulio i žmones arba gyvūnus.

— Nežiūrėkite i lazerio spindulį.

— Spindulio sklidimo kelyje negali būti jokių optinių instrumentų.

Šis matavimo įtaisas generuoja lazerinę spinduliuotę, kuri gali apakinti žmones.

ATSARGIAI!

— Nenaudokite matavimo įtaiso drėgnoje, dulkėtoje arba smėlėtoje aplinkoje. Gali apsigadinti prietaiso komponentai.

- Jeigu prietaisas pernešamas iš didelio šalčio i šiltą aplinką arba atvirkščiai, Jums reikėtu prieš naudojimą palaukti, kol prietaisas aklimatizuosis.

— Jei naudojate adapterius ir stovus įsitikinkite, kad prietaisas būtų tvirtai prisuktas.

Svarbiausi valdymo veiksmai paaiškinti paveikslėliais šios instrukcijos gale. Žr. nuo 125 psl.

Akumuliatoriaus jkrovimas USB kabeliu arba baterijos idėjimas 125

Prietaiso ijungimas ir išjungimas ....128

Matavimo vienetų nustatymas ......130

Atskaitos taško parinkimas ....132

Tūrio ir sienelės ploto matavimas 142

Paprasta Pitagoro funkcija 149 Dviguba Pitagoro funkcija 152

Nuolatinis matavimas / Didžiausios (mažiausios) vertės matavimas .... 159

Sumavimas ir minusavimas 158

Tikslumo tikrinimas 161

Techninis aptarnavimas ir priežiūra

Atkreipkite dėmesį i tokias nuorodas:

- Su matavimo įtaisu elkitės atsargiai ir saugokite jį nuo smūgių, vibrącijos, ekstremalios temperatūros.

- Nelieskite pirštais priémimo lešio.

- Valykite tik minkšta, sausa šluoste.

- Kai nenaudojamas, matavimo įtaisą laikykite prie diržo tvirtinamoje dėtuveje.

- Matavimo įtaisa remontuoti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad matavimo įtaisas išliks saugus.

Nurodymai utilizuoti

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atlieku

konteinerius!

Pagal Europos Sajungos direktyva

Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių

ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoj atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtu atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būty

galima tinkamai išrūgiuoti perdirbimui, plastikinės dalys yra paženklintos.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

Atsakomybės pašalinimas

Šio produkto naudotojai raginami tiksliai laikytis šio naudojimo vadovo instrukciju.

Visi prietaisai prieš juos pristatant buvo kuo tiksliausiai patikrinti. Nepaisant to, naudotojas kiekvieną kartą prieš darbą su prietaisu turėty patikrinti jo tiksluma.

Gamintojas ir jo atstovai neatsako už klaidingą arba tyčia neteisingą naudojima ir galbūt dėl atsirandančią pasekminę žalą arba negautą pelna.

Gamintojas ir jo atstovai neatsako už gamtinių katastrofų, pvz., žemės drebėjimo, audros, potvynio ir pan., bei gaisro, nelaimingų atsitikimų, dėl trečiųjų asmenų įtakos arba naudojimo nejprastose naudojimo vietose padarytą pasekminę žala ir negautą pelną.

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną del pakeistų arba prarastų duomenų, darbinės veiklos nutraukimo ir pan., kurį sukėlė produktas arba netinkamas produkto naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną, jeigu valdant prietaisą nebuvo laikomasi naudojimo instrukcijos.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirti arba kartu su kitų gamintojų produktais.
