РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ADM 100 G Flex

Оригинальная инструкцияпо эксплуатации 118

Inhalt

Обозначения на изделии 118

Для Вашей безопасности 119

Краткий обзор 121

Панель управления 122

Технические данные 122

Инструкция по применению 123

Техобслуживание и уход 123

Указания по утилизации 124

Исключение ответственности 124

Обозначения на изделии

ADM 70 G 518.966 FLEX 3,7V ≈650 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mW λ= 500-535nm IEC 60825- 1:2014

ADM 100 G 518.964 FLEX 3,7V ===850 mAh Li Polymer Bahnhofstr. 16, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product Ps1mW/λ= 500-535nm IEC 60825- 1:2014

Лазерное излучение

Не смотреть в луч.

Изделие класса лазеров 2

Максимальная исходная мощность ≤ 1 мВт

Длина волны 500-535 нм

IÈC 60825-1:2014

Классификация лазера

Изделие соответствует классу лазеров 2 на базе стандарта IEC 825-1/EN 60825. Глаза защищены в случае случайного, кратковременного направления взгляда в луч лазера за счет моргательного рефлекса. Этот моргательный рефлекс может быть, однако, нарушен в результате воздействия лекарственных средств, алкоголя или наркотических веществ. Этими изделиями можно пользоваться без дополнительных защитных мер при условии отсутствия оптических инструмен-тов, уменьшающих поперечное сечение луча. Не направлять лазерный луч на людей.

Электромагнитная совместимость

Несмотря на соответствие изделия строгим требованиям соответствующих правил нельзя исключить вероятность

- создания изделием помех другим устройствам (напр., навигационным устройствам самолетов) или

- возникновения нарушений в работе изделия в результате сильного излучения, что может привести к неправильному выполнению действий.

В этих случаях или в случае неуверенности следует провести контрольные измерения.

Для Вашей безопасности

Использование по назначению

Этот измерительный инструмент предназначен для промыслового использования в промышленности и ремесленном производстве. Лазерный дальномер предназначен для измерения длины, высоты и расстояния, а также для расчета расстояния, площади и объема.

Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте внимательно все указания по технике безопасности и требования для безопасной и надежной работы с измерительным инструментом. Храните все указания по технике безопасности и инструкции для использования в будущем. Неправильная эксплуатация с нарушением указаний этой инструкции может привести к повреждению устройства, травмированию пользователя или повлиять на результат измерения.

— Ни в коем случае не направлять лазерный луч себе в глаза, на других людей или на животных. Этот измерительный инструмент генерирует лазерное излучение, которое может ослепить людей.
— Категорически запрещается направлять лазерный луч в глаза или на другие части тела. Также не разрешается направлять лазерный луч на поверхности с высокой отражающей способностью.
— Из-за электромагнитного излучения, которое может создавать помехи для других устройств, не используйте измерительное устройство в самолетах или рядом с медицинским оборудованием. Кроме того, его нельзя использовать в легковоспламеняющейся или взрывопасной среде.

ru

— Ремонт измерительного инструмента выполняется только квалифицированными специалистами и только с использованием оригинальных запасных частей. Это обеспечит сохранение безопасности измерительного инструмента.
— Не разрешайте детям пользоваться измерительным инструментом без присмотра. Они могут непреднамеренно ослепить людей.
— Ни в коем случае не пользоваться измерительным инструментом во взрывоопасной обстановке, где есть горючие жидкости, газы или пыль. Измерительный инструмент может создавать искры, которые могут воспламенить пыль или испарения.
— Использование других устройств для управления или юстировки или применения других технических приемов – в отличие от приведенных здесь – может привести копасному излучению.
— Ни в коем случае не выводить из строя защитные приспособления и не удалять табличек с указаниями и предупреждениями.
— Проверьте изделие перед началом эксплуатации на предмет наличия видимых повреждений. Эксплуатация поврежденных изделий запрещена.
— Избегать неправильного положения тела во время работы на лестнице. Обеспечить надежную устойчивость и постоянное равновесие.

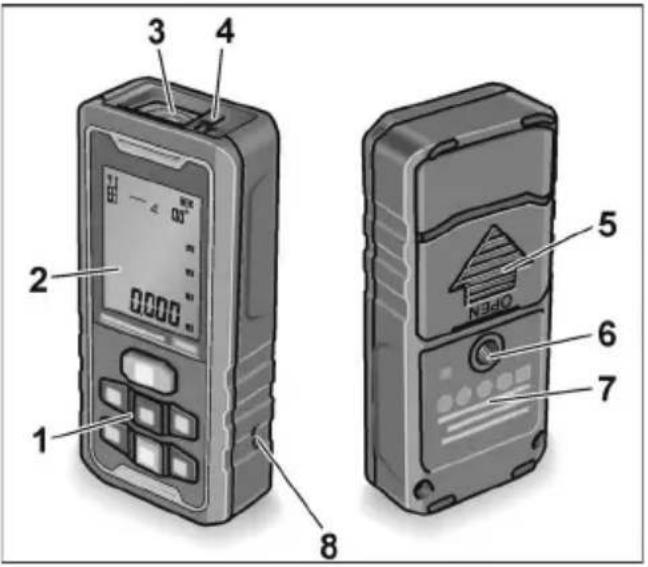

Краткий обзор

1 Панель управления
2 Д и с п л е й
3 Приемная линза
4 Выходное окно лазерного луча
5 Крышка батарейного отсека
6 Резьба для штатива ¼"
7 Предупреждающая табличка о лазерном излучении
8 Крепления для петли на руку
9 Зарядный USB-кабель
10 Аккумулятор

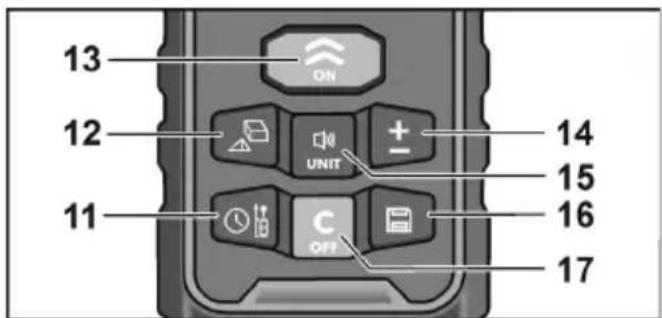

Панель управления

13 12 11 ON UNIT + C OFF 14 15 16 17

11 Контрольная точка / измерение с задержкой
12 Измерение площади / объема / по формуле Пифагора
13 Включение/измерение

Кнопка выбора различных методов измерения

14 Сложение/вычитание
15 Единица измерения / звуковой сигнал
16 Кнопка сохранения
17 Кнопка выключения/удаления

Технические данные

Лазерный дальномер ADM70 G / ADM100 G
Видимые лазерные диоды 500~535 нм
Класс лазера 2
Диапазон измерения * 0,05-70 м / 0,05-100 м
Точность * ± 2 мм
Литий-полимерный аккумулятор /батарея	1x850 мА·ч /3хAAA 1,5 В
Продолжительность работыОтдельные измерения (количество) ≤ 8000
Автоматическое выключение– Лазерный луч– Измерительный инструмент	20 сек150 сек
Диапазон температуры– для эксплуатации– для хранения	0 °C ... 40 °C–20 °C ... 60 °C
Вес (с батареями) 0,147 кг

* В неблагоприятных условиях (сильное солнечное излучение, светоотражающие поверхности) диапазон измерения может быть меньше. Рекомендуется применение визирного щита. Отклонения выше или ниже указанных температурных диапазонов также относятся к неблагоприятным условиям и могут приводить к искажению результатов измерения.

Инструкция по применению

ПРЕДУПРЕЖДЕНИЕ!

Ни в коем случае не направлять лазерный луч на людей и животных.

— Не смотреть в лазерный луч.

— Не размещать никаких оптических инструментов в траектории луча.

Этот измерительный инструмент генерирует лазерное излучение, которое может ослепить людей.

ВНИМАНИЕ!

— Не использовать измерительный инструмент во влажных, пыльных условиях и местах с песком. Компоненты прибора могут выйти из строя.

— Изделию, внесенному из холодного в более теплое место или наоборот, перед эксплуатацией необходимо адаптироваться к изменившимся температурным условиям.

— При использовании адаптеров и штативов следует убедиться в прочности винтового соединения изделия.

Самые важные приемы управления разъяснены на страницах с рисунками в конце этой инструкции. Смотрите, начиная со страницы 125.

Зарядка аккумулятора с помощью USB-кабеля или установка батарей .....125

Включение и выключение прибора .....128

Установка единиц измерения 130

Выбор исходной точки 132

Установка функции измерения 135

Измерение длины .... 138 Измерение площади .... 140

Измерение объема и площади стены 142

Простая функция Пифагора .... 149 Двойная функция Пифагора .... 152

Продолжительное измерение / Максимальное/ Минимальное измерение .... 156

Сложение и вычитание 158

Проверка точности 161

Техобслуживание и уход

Соблюдать следующие указания:

• Осторожно обращаться с измерительным инструментом и предохранять его от ударов, вибраций, воздействия экстремальных температур.
• Не касаться пальцами приемной линзы.
• Для чистки использовать только мягкую, сухую ткань.
• Неиспользуемый измерительный инструмент хранить в футляре.
• Ремонт измерительного инструмента выполняется только квалифицированными специалистами и только с использованием оригинальных запасных частей. Это обеспечит сохранение безопасности измерительного инструмента.

Указания по утилизации

Только для стран, входящих в ЕС: Не выбрасывайте электроинструменты вместе с бытовыми отходами!

Согласно Директиве 2012/19/ЕС относительно старых электрических и электронных приборов

и национальным законам, созданным на основе этой Директивы, отслужившие свой срок электроинструменты должны собираться отдельно от прочих отходов и сдаваться в приемные пункты, ответственные за их экологичную утилизацию.

Регенерация сырья вместо утилизации отходов.

Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного

повторного использования. Пластмассовые элементы обозначены в целях сортировки для повторного использования.

ПРИМЕЧАНИЕ

Информацию о возможных методах утилизации можно получить в специализированной торговле!

Исключение ответственности

Пользователь этого изделия обязан соблюдать в точности указания в инструкции по эксплуатации. Все изделия прошли тщательную проверку перед выпуском из завода.

Пользователь должен, несмотря на это, перед каждым использованием убедиться в точности изделия.

Изготовитель и его представитель не несут ответственности за неправильное или умышленно несоответствующее установленным требованиям использование, а также за возможные косвенные убытки, возникшие в результате этого, и упущенную выгоду.

Изготовитель и его представитель не несут ответственности за косвенные убытки и упущенную выгоду в результате

стихийных бедствий, таких как, напр., землетрясения, бури, наводнения и т.д., а также вследствие пожара, несчастного случая, неправомерного вмешательства посторонних лиц или использования за пределами обычных областей применения.

Изготовитель и его представитель не несут ответственности за убытки и упущенную выгоду в результате измененных или утраченных данных, временное прекращение деловой деятельности и т.д., которые вызваны изделием или

невозможностью использования изделия. Изготовитель и его представитель не несут ответственности за убытки и упущенную выгоду в результате эксплуатации, не соответствующей инструкции.

Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
