ADM 100 G - Entfernungsmesser Flex - Kostenlose Bedienungsanleitung

Produkttyp	Lasermessgerät
Marke	Flex
Modell	ADM 100 G
Messbereich	0,05 bis 100 m
Genauigkeit	± 3 mm
Laserdiode	Sichtbar 500-535 nm
Laserklasse	2
Stromversorgung	Wiederaufladbarer Li-Polymer-Akku 3,7 V / 850 mAh (über USB) oder 3 AAA-Batterien 1,5 V
Betriebsdauer	Bis zu 8.000 Messungen
Automatische Laserabschaltung	20 Sekunden
Automatische Geräteabschaltung	150 Sekunden
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Gewicht (mit Batterien)	147 g
Stativgewinde	1/4 Zoll
Messfunktionen	Länge, Fläche, Volumen, einfacher und doppelter Pythagoras, Dauer-Messung, Min/Max, Addition/Subtraktion
Display	LCD-Bildschirm
Wartung	Weiches, trockenes Tuch; die Empfängerlinse nicht berühren
Sicherheit	Laser Klasse 2; Strahl nicht auf Augen richten
Enthaltenes Zubehör	USB-Kabel, integrierter Akku
Recycling	Nicht in den Hausmüll geben; entspricht der WEEE-Richtlinie

Häufig gestellte Fragen - ADM 100 G Flex

Wie lade ich den Akku des Flex ADM 100 G Lasermessgeräts auf?

Schließen Sie das mitgelieferte USB-Kabel an das Gerät und eine USB-Stromquelle (Netzteil, Computer) an. Der Li-Polymer-Akku wird automatisch geladen. Eine Kontrollleuchte kann den Ladevorgang anzeigen. Lassen Sie das Gerät laden, bis der Akku voll ist. Sie können auch AAA-Batterien (3x1,5 V) verwenden, indem Sie den Batteriedeckel einsetzen.

Wie wechsle ich die Batterien des Lasermessgeräts?

Öffnen Sie die Abdeckung des Batteriefachs auf der Rückseite. Legen Sie 3 AAA-Batterien vom Typ 1,5 V ein und achten Sie auf die angegebene Polarität. Schließen Sie die Abdeckung. Das Gerät kann auch mit dem integrierten Akku betrieben werden.

Wie stelle ich die Maßeinheit ein (Meter, Fuß, usw.)?

Drücken Sie die Taste "Einheit/Tonsignal" (Taste 15), um durch die verfügbaren Einheiten zu blättern: Meter, Fuß, Zoll usw. Die ausgewählte Einheit wird auf dem Bildschirm angezeigt.

Wie wähle ich den Referenzpunkt für die Messung?

Verwenden Sie die Taste "Referenzpunkt/Verzögerte Messung" (Taste 11), um zwischen der vorderen Referenz (Vorderkante des Geräts) und der hinteren Referenz (Hinterkante) zu wechseln. Der Referenzpunkt wird durch ein Symbol auf dem Bildschirm angezeigt.

Wie messe ich eine Fläche mit diesem Gerät?

Drücken Sie die Taste "Fläche/Volumen/Pythagoras-Messung" (Taste 12), um den Flächenmodus auszuwählen. Messen Sie zuerst eine Länge, dann eine Breite. Das Gerät berechnet automatisch die Fläche.

Wie verwende ich die Pythagoras-Funktion zur indirekten Höhenmessung?

Wählen Sie den einfachen oder doppelten Pythagoras-Modus (je nach Konfiguration). Messen Sie die erforderlichen Abstände (Hypotenuse und Kathete). Das Gerät berechnet die fehlende Höhe. Befolgen Sie die Abbildungen in der Anleitung.

Was tun, wenn das Gerät nicht einschaltet oder nicht reagiert?

Überprüfen Sie den Akku oder die Batterien. Wenn der Akku entladen ist, laden Sie ihn über USB auf. Falls das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie die Batterien entfernen und einige Minuten warten. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

Wie reinige ich das Lasermessgerät?

Verwenden Sie ein weiches, trockenes Tuch. Berühren Sie die Empfängerlinse nicht mit den Fingern. Reinigen Sie das Laserfenster vorsichtig mit einem sauberen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Ist das Gerät wasserdicht oder wasserbeständig?

Nein, das Gerät ist nicht wasserdicht. Vermeiden Sie Feuchtigkeit, Staub und Sand. Nicht in feuchter Umgebung verwenden. Bewahren Sie es in der mitgelieferten Tasche auf, wenn es nicht benutzt wird.

Wie überprüfe ich die Genauigkeit des Lasermessgeräts?

Um die Genauigkeit zu überprüfen, messen Sie eine bekannte Distanz (z.B. 1 Meter). Vergleichen Sie das Ergebnis. Wenn die Abweichung größer als ± 3 mm ist, muss das Gerät möglicherweise kalibriert werden. Konsultieren Sie die Anleitung für das detaillierte Überprüfungsverfahren.

BEDIENUNGSANLEITUNG ADM 100 G Flex

Originalbetriebsanleitung 3

Kennzeichnung am Gerät 3
Zu Ihrer Sicherheit 4
Auf einen Blick 5
Bedienfeld 6
Technische Daten 6
Gebrauchsanleitung 7
Wartung und Pflege 7
Entsorgungshinweise 8
Haftungsausschluss 8

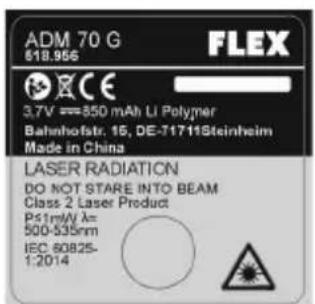

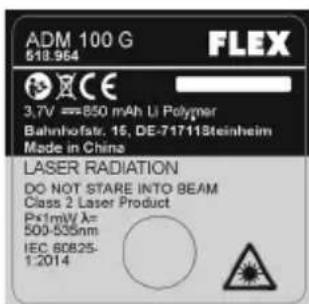

Kennzeichnung am Gerät

Laserstrahlung

Nicht in den Strahl blicken.

Produkt der Laserklasse 2

Maximale Ausgangsleistung ≤ 1 mW

Wellenlänge 500-535 nm

IEC 60825-1:2014

Laserklassifizierung

Das Gerät entspricht der Laserklasse 2, basierend auf der Norm IEC 825-1/EN 60825. Das Auge ist bei zufälligem, kurzzeitigen Hineinsehen in die Laserstrahlung durch den Lidschlussreflex geschützt. Dieser Lidschutzreflex kann jedoch durch Medikamente, Alkohol oder Drogen beeinträchtigt werden. Diese Geräte dürfen ohne weitere Schutzmaßnahme eingesetzt werden, wenn sichergestellt ist, das keine optischen Instrumente den Strahlquerschnitt verkleinem.

Laserstrahl nicht gegen Personen richten.

Elektromagnetische Verträglichkeit

Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann die Möglichkeit nicht ausgeschlossen werden, dass das Gerät

- andere Geräte (z. B. Navigationseinrichtungen von Flugzeugen) stört oder

- durch starke Strahlung gestört wird, was zu einer Fehloperation führen kann.

In diesen Fällen oder anderen Unsicherheiten sollten Kontrollmessungen durchgeführt werden.

Zu Ihrer Sicherheit

Bestimmungsgemäße Verwendung

Dieses Messwerkzeug ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Der Laser-Entfernungsmesser ist bestimmt zum Messen von Längen, Höhen und Abständen sowie zur Ermittlung von Abständen, Flächen und Volumen.

Sicherheitshinweise

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen, um gefahrlos und sicher mit dem Messwerkzeug arbeiten zu können. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Ein unsachgemäßer Betrieb unter Nichtbeachtung dieser Anleitung kann zur Beschädigung des Geräts, zur Beeinflussung des Messergebnisses oder zu Verletzungen des Benutzers führen.

— Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.
- Es ist strengstens untersagt, mit dem Laserstrahl auf Augen oder andere Körperteile zu zielen. Es ist ferner nicht zulässig, den Laserstrahl auf stark reflektierende Oberflächen zu richten.

— Aufgrund der elektromagnetischen Strahlung, die andere Geräte stören kann, verwenden Sie das Messgerät nicht in Flugzeugen oder in der Nähe von medizinischen Geräten. Es darf darüber hinaus nicht in einer entzündlichen oder explosiven Umgebung eingesetzt werden.
— Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
— Lassen Sie Kinder das Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
- Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
- Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
— Keine Sicherheitseinrichtungen unwirksam machen und keine Hinweis- und Warnschilder entfernen.
— Gerät vor der Inbetriebnahme auf sichtbare Schäden untersuchen. Beschädigte Geräte nicht in Betrieb nehmen.
— Bei Verwendung auf Leitern eine abnormale Körperhaltung vermeiden. Für sicheren Stand und ständiges Gleichgewicht sorgen.

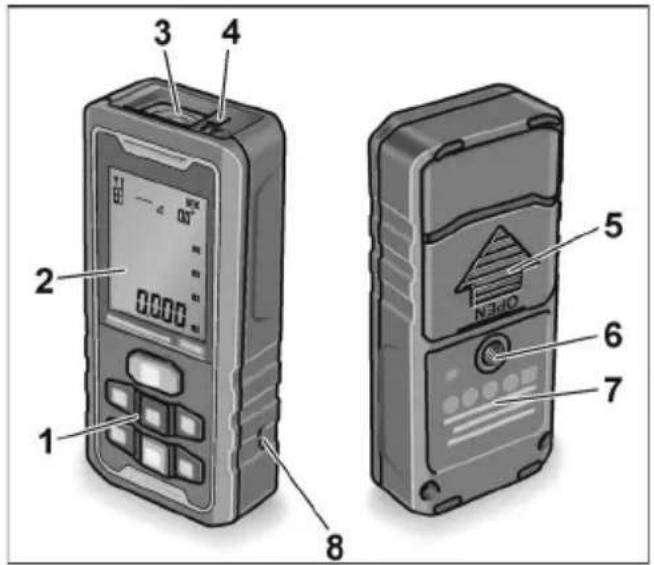

Auf einen Blick

1 Bedienfeld
2 D i s p l a y
3 Empfängerlinse
4 Laser-Austrittsfenster
5 Batteriefachabdeckung
6 ¼" Stativgewinde
7 Laserwarnschild
8 Aufnahme Tragschlaufe
9 USB Ladekabel
10 Akku

Bedienfeld

11 Bezugspunkt/Verzögerte Messung
12 Fläche/Volumen/Pythagoreisches Messen
13 Einschalten/Messung

Auswahltaste für verschiedene Verfahren

14 Addition/Subtraktion
15 Einheit/Tonsignal
16 Speicher-Taste
17 Ausschalt-Taste/Löschen

Technische Daten

Laser-Entfernungsmesser ADM70 G / ADM100 G
Sichtbare Laserdiode 500~535 nm
Laserklasse 2
Messbereich * 0,05–70 m / 0,05–100 m
Genauigkeit * ± 3 mm
Li-Polymer-Akku / Batterie 1x850 mAh / 3xAAA 1,5 V
Betriebsdauer
Einzelmessungen (Anzahl) ≤ 8000
Selbstabschaltung
- Laserstrahl	20 s
- Messwerkzeug	150 s
Temperaturbereich
- für Betrieb	0 °C ... 40 °C
- für Lagerung	-20 °C ... 60 °C
Gewicht (mit Batterien) 0,147 kg

* Bei ungünstigen Bedingungen (starke Sonneneinstrahlung, reflektierende Oberflächen) kann der Messbereich kleiner sein. Die Verwendung einer Laser-Zieltafel wird empfohlen. Abweichungen über oder unter den angegebenen Temperaturbereichen zählen ebenso zu den ungünstigen Bedingungen und können die Messungen verfälschen.

Gebrauchsanleitung

WARNUNG!

Richten Sie den Laserstrahl nicht auf Personen oder Tiere.

— Blicken Sie nicht in den Laserstrahl.

— Bringen Sie keine optischen Instrumente in den Strahlengang.

Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.

VORSICHT!

— Das Messwerkzeug nicht in feuchter, staubiger oder sandiger Umgebung benutzen. Schäden an Gerätekomponenten sind möglich.

- Wenn das Gerät aus großer Kälte in eine wärmere Umgebung gebracht wird oder umgekehrt, sollten Sie das Gerät vor dem Gebrauch akklimatisieren lassen.

— Bei der Verwendung von Adaptern und Stativen sicherstellen, dass das Gerät fest aufgeschraubt ist.

Die wichtigsten Bedienschritte werden auf den Bildseiten am Ende dieser Anleitung erklärt. Siehe ab Seite 125.

Akku laden mit USB Kabel oder Batterien einlegen 125

Gerät ein- und ausschalten 128

Maßeinheit einstellen 130

Bezugspunkt auswählen 132

Messmodus einstellen 135

Längenmessung 138

Flächenmessung 140

Volumenmessung und Wandflächenmessung 142

Einfacher Pythagoras 149

Doppelter Pythagoras 152

Dauermessung / Maximum-/Minimum-Messung 156

Addition und Substraktion 158

Prüfung der Genauigkeit 161

Wartung und Pflege

Folgende Hinweise beachten:

- Messwerkzeug vorsichtig behandeln und vor Stößen, Vibrationen, extremen Temperaturen schützen.

- Empfängerlinse nicht mit Fingern berühren.

- Zur Reinigung nur einen weichen, trockenen Lappen benutzen.

- Messwerkzeug bei Nichtgebrauch in Gürteltasche aufbewahren.

- Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

Entsorgungshinweise

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in

nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnen

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Benutzer dieses Produktes ist angehalten sich exakt an die Anweisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.

Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastrophen wie z. B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung außerhalb der üblichen Einsatzbereiche.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht anleitungsgemäßen Bedienung.

Der Hersteller und sein Vertreter haften nicht für Schäden die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

Meetmodus instellen 135

Lengtemeting 138

Klasse 2 laserprodukt

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax [phone]

[e-mail]

www.flex-tools.com
