BEDIENUNGSANLEITUNG ADM 30 smart Flex
513.091 ADM30 smart.book Seite 1 Donnerstag, 22 April 2021 9:36 21
FLEX
ELEKTROWERKZEUGE

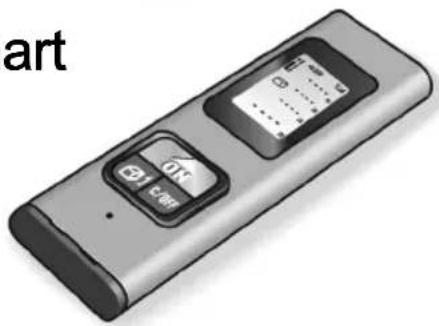

ADM 30 smart
513.091 ADM30 smart.book Seite 2 Donnerstag, 22 April 2021 9:36 21
de Originalbetriebsanleitung ....3
en Original operating instructions .....9
fr Notice d'instructions d'origine ..... 15
it Istruzioni per l'uso originali ..... 21
es Instrucciones de funcionamiento originales 27
pt Instruções de serviço originais ..... 33
nl Originele gebruiksaanwijzing 39
da Originale driftsvejledning 45
no Originale driftsanvisningen .....51
sv Originalbruksanvisning 57
f1 Alkuperäinen käyttöohjekirja....63
el Auθεντικές οδηγίες χειρισμού ..... 69
pl Instrukcja oryginalna 75
hu Eredeti üzemeltetési útmutató ..... 81
cs Originální návod k obsluze 87
sk Originálny návod na obsluhu 93
et Originaalkasutusjuhend 99
It Originali naudojimo instrukcija ..... 105
Iv Lietošanas pamācības origināls ..... 111
ru Оригинальная инструкция по эксплуатации 117
513.091 ADM30 smart.book Seite 3 Donnerstag, 22 April 2021 9:36 21
de
ADM 30 smart
Inhalt
Sicherheitshinweise 3
Kennzeichnung am Gerät 3
Auf einen Blick 5
Technische Daten 5
Gebrauchsanleitung 6
Prüfung der Genauigkeit 7
Wartung und Pflege 7
Entsorgungshinweise 7
Sicherheitshinweise
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen, um gefahrlos und sicher mit dem Messwerkzeug arbeiten zu können. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Kennzeichnung am Gerät
Vor Inbetriebnahme Bedienungsanleitung lesen!
LASER RADIATION
DO NOT STARE INTO BEAM
Nicht in den Strahl blicken.
Produkt der Laserklasse 2
Maximale Ausgangsleistung P ≤ 1 mW
Wellenlänge λ=670 nm
EN 60825-1:2015-07
Laserklassifizierung
Das Gerät entspricht der Laserklasse 2, basierend auf der Norm IEC 825-1/EN 60825.
513.091 ADM30 smart.book Seite 4 Donnerstag, 22 April 2021 9:36 21
ADM 30 smart
Bestimmungsgemäße Verwendung
Dieses Messwerkzeug ist bestimmt für den gewerblichen Einsatz in Industrie und Handwerk. Der Laser-Entfernungsmesser ist bestimmt zum Messen von Längen, Höhen und Abständen sowie zur Ermittlung von Flächenmaßen.
Laser-Entfernungsmesser
- Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.
– Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. - Lassen Sie Kinder das Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
-
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Slaub oder die Dämpfe entzünden.
-
Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
- Keine Sicherheitseinrichtungen unwirksam machen und keine Hinweis- und Warnschilder entfernen.
– Gerät vor der Inbetriebnahme auf sichtbare Schäden untersuchen. Beschädigte Geräte nicht in Betrieb nehmen. - Bei Verwendung auf Leitern eine abnormale Körperhaltung vermeiden. Für sicheren Stand und ständiges Gleichgewicht sorgen.
513.091 ADM30 smart.book Seite 5 Donnerstag, 22 April 2021 9:36 21
de
ADM 30 smart
Auf einen Blick


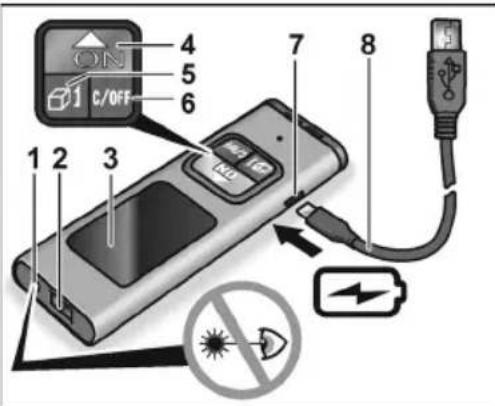

ON 1 C/OFF 4 5 6 7 8 1 2 3 No LED indicator1 Laser-Austrittsfenster
2 Empfängerlinse
3 Display
4 Ein-Taste/Mess-Taste/Modus
5 Modus-Taste
6 A u s - T a s t e
7 USB-Ladebuchse
8 USB-Ladekabel
Technische Daten
Laser-Entfernungsmesser ADM 30 smart
Sichtbare Laserdiode 670 nm
Laserklasse 2
Messbereich * 0,03–30 m
Genauigkeit * ± 3 mm
Einzelmessungen (Anzahl) ≤ 3000
513.091 ADM30 smart.book Seite 6 Donnerstag, 22 April 2021 9:36 21
ADM 30 smart
de
Laser-Entfernungsmesser ADM 30 smart
| Temperaturbereich | |
| - für Betrieb | 0 °C ... 40 °C |
| - für Lagerung | -20 °C ... 60 °C |
Li-Polymer-Akku 180 mAh/3.7 V
Gewicht 0,38 kg
* Bei ungünstigen Bedingungen (starke Sonneneinstrahlung, reflektierende Oberflächen) kann der Messbereich kleiner sein. Die Verwendung einer Laser-Zieltafel (optional) wird empfohlen.
Gebrauchsanleitung
WARNUNG!
– Richten Sie den Laserstrahl nicht auf Personen oder Tiere.
- Blicken Sie nicht in den Laserstrahl.
- Bringen Sie keine optischen Instrumente in den Strahlengang.
Dieses Messwerkzeug erzeugt Laserstrahlung, dadurch können Sie Personen blenden.
6
HINWEIS
Bei Auslieferung ist der Akku nur teilgeladen. Akku vor dem ersten Gebrauch vollständig laden. Die wichtigsten Bedienschritte werden auf den Bildseiten am Ende dieser Anleitung erklärt. Siehe ab Seite 124.
Gerät ein- und ausschalten .... 124 Maßeinheit einstellen .... 126 Bezugspunkt auswählen .... 128 Messmodus einstellen .... 130 Längenmessung .... 132 Dauermessung .... 1 3 Signalton ein- und ausschalten .... 136 Beleuchtung ein-/ausschalten .... 138 Prüfung der Genauigkeit .... 140
513.091 ADM30 smart.book Seite 7 Donnerstag, 22 April 2021 9:36 21
de
ADM 30 smart
Prüfung der Genauigkeit
Es wird eine regelmäßige Prüfung des Gerätes empfohlen, um die Genauigkeit dauerhaft gewährleisten zu können.
Bei Abweichung der Genauigkeit vom zulässigem Toleranzbereich ist das Gerät einer vom Hersteller autorisierte Kundendienstwerkstatt zu übergeben. Justierungen am Gerät ausschließlich durch autorisierte Fachkräfte ausführen lassen. Die erforderlichen Schritte zur Prüfung der Genauigkeit werden am Ende dieser Anleitung auf den Bildseiten erklärt.
Siehe ab Seite 140.
Wartung und Pflege
Folgende Hinweise beachten:
- Messwerkzeug vorsichtig behandeln und vor Stößen, Vibrationen, extremen Temperaturen schützen.
- Empfängerlinse nicht mit Fingern berühren.
- Zur Reinigung nur einen weichen, trockenen Lappen benutzen.
-
Messwerkzeug niemals in Wasser oder andere Flüssigkeiten tauchen.
-
Messwerkzeug an einem trockenen Ort aufbewahren.
- Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Entsorgungshinweise
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
513.091 ADM30 smart.book Seite 8 Donnerstag, 22 April 2021 9:36 21
ADM 30 smart
de
Rohstoffrückgewinnung statt Müllentsorgung.
Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.
WARNUNG!
Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim Fachhändler informieren!
8
513.091 ADM30 smart.book Seite 9 Donnerstag, 22 April 2021 9:36 21
en
ADM 30 smart
Contents
de Maßeinheit einstellen
en Setting unit of measurement

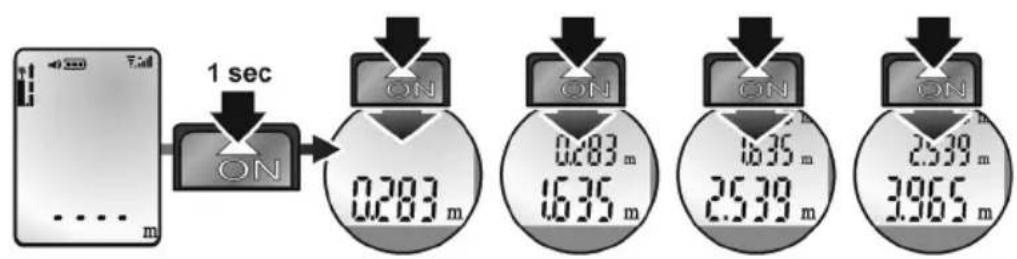

513.091_ADM30_smart_Bildseiten_Längenmessung in Seite 133 Dienstag, 27. April 2021 2:54 14
ADM 30 smart

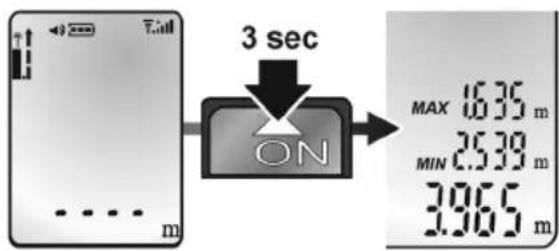

513.091 ADM30 smart Bildseiten Dauermessung für Seite 135 Dienstag, 27. April 2021 2:53 14
ADM 30 smart
513.091 ADM30 smart.book Seite 136 Donnerstag, 2 April 2021 9:36 21
ADM 30 smart
de Signalton ein- und ausschalten
en Switching acoustic signal on and off
fr Activer et désactiver le signal sonore
it Attivazione e disattivazione del segnale acustico
es Activar y desactivar la señal acústica
pt Ligar e desligar o sinal sonoro
nl Geluidssignaal in- en uitschakelen
da Tænd og sluk for signaltonen
no Signallyden slås på og av
sv Till- och frånslagning av signalen
f1 Merkkiäänen päälle- ja poiskytkentä
el Ενεργοποίηση/Απενεργοποίηση ήχου σήματος
pl Włączanie i wyłączanie sygnału dźwiękowego
hu Jelzőhang be- és kikapcsolása
cs Zapnutí a vypnutí akustického signálu
sk Zapnutie a vypnutie akustického signálu
et Helisignaali sisse- ja väljalülitamine
It Garso signalo ijungimas ir išjungimas
Iv Signāla skaņas ieslēgšana un izslēgšana
ru Включение и выключение звукового сигнала
136
513.091 ADM30 smart.book Seite 137 Donnerstag, 2 April 2021 9:36 21
ADM 30 smart


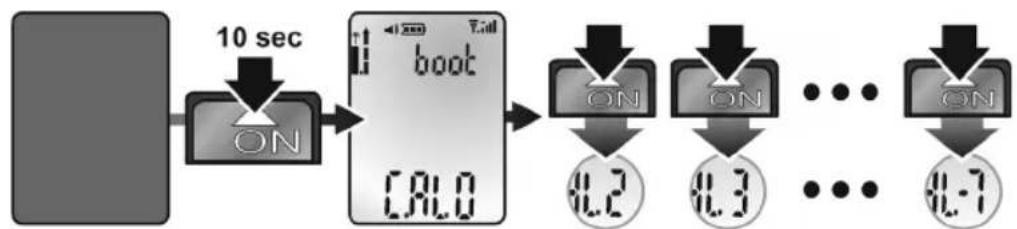

A["Start"] --> B["10 sec ON"]
B --> C["boot CAL0"]
C --> D["ON IL2"]
C --> E["ON IL3"]
C --> F["..."]
C --> G["ON IL-7"]
C --> H["BOOT CAL0"]
H --> I["3 sec ON"]
I --> J["boot ."]
J --> K["ON IN"]
J --> L["BOOT IN"]
J --> M["ON m"]
J --> N["BOOT IT"]
H --> O["3 sec ON"]
O --> P["boot ."]
P --> Q["BOOT bP.on"]
Q --> R["ON bP.off"]
137
513.091 ADM30 smart.book Seite 138 Donnerstag, 2 April 2021 9:36 21
ADM 30 smart
de Beleuchtung ein-/ausschalten
en Switching light on/off
fr Activation/désactivation de l'éclairage
it Accensione/spegnimento dell'illuminazione
es Encendido/apagado de la iluminación
pt Ligar/desligar a iluminação
nl Verlichting in-/uitschakelen
da Tænding/slukning af lyset
no Slå lys på/av
sv Till- och frånslagning av belysning
fi Valon kytkeminen päälle ja pois
el Ενεργοποίηση/απενεργοποίηση φωπισμού
pl Włączanie/wyłączanie oświetlenia
hu Világítás be-/kikapcsolása
cs Zapnutí/vypnutí podsvícení
sk Zapnutie/vypnutie osvetlenia
et Valgustuse sisse-/väljalülitamine
It Apšvietimo jungimas / išjungimas
Iv Apgaismojuma ieslēgšana/izslēgšana
ru Включение/выключение подсветки
138
513.091 ADM30 smart.book Seite 139 Donnerstag, 2 April 2021 9:36 21
ADM 30 smart
flowchart
