ADM 30 smart - Avståndsmätare Flex - Gratis bruksanvisning och manual

Produkttyp	Laseravståndsmätare
Märke	Flex
Modell	ADM 30 smart
Laserklass	2
Våglängd	670 nm
Mätområde	0,03 till 30 m
Precision	± 3 mm
Strömförsörjning	Li-polymerbatteri 180 mAh/3,7 V
Vikt	0,38 kg
Laddning	USB (medföljande kontakt och kabel)
Driftstemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 60 °C
Max antal mätningar	3000
Funktioner	Mätning av längder, höjder, avstånd, ytor, kontinuerlig mätning
Skärm	Inbyggd display
Ljudsignal	Ja, aktiverbar/avaktiverbar
Belysning	Ja, aktiverbar/avaktiverbar
Referenspunkt	Justerbar
Måttenhet	Justerbar (m, ft, in, etc.)
Rengöring	Mjuk, torr trasa
Säkerhet	Rikta inte strålen mot ögonen
Reparationsbarhet	Överlämna till auktoriserad verkstad, originaldelar
Avfallshantering	Återvinning enligt EU-direktiv, släng inte i hushållssopor

Vanliga frågor - ADM 30 smart Flex

Hur slår man på och stänger av ADM 30 smart laseravståndsmätaren?

För att slå på enheten, tryck på ON-knappen. För att stänga av, tryck på C/OFF-knappen. Enheten stängs också av automatiskt efter en period av inaktivitet.

Hur laddar man batteriet på Flex ADM 30 smart?

Anslut den medföljande USB-kabeln till USB-laddningsuttaget på enheten och anslut sedan den andra änden till en vanlig USB-laddare. Li-polymerbatteriet på 180 mAh laddas helt på några timmar. Det rekommenderas att ladda batteriet helt före första användning.

Vad är maximalt mätavstånd?

Mätområdet är 0,03 till 30 meter. Under ogynnsamma förhållanden (starkt solljus, reflekterande ytor) kan avståndet minskas. Användning av en valfri lasersikteplatta rekommenderas för att förbättra precisionen.

Hur kontrollerar man noggrannheten på min laseravståndsmätare?

Det rekommenderas att regelbundet kontrollera noggrannheten. Stegen beskrivs från sida 140 i manualen. Om noggrannheten ligger utanför toleranserna, lämna in enheten till en av tillverkaren auktoriserad serviceverkstad.

Vad gör jag om enheten inte slås på?

Kontrollera först att batteriet är laddat. Anslut USB-laddaren och vänta några minuter. Om enheten fortfarande inte slås på, kontakta en auktoriserad serviceverkstad.

Kan jag använda enheten på en stege?

Ja, men se till att du har en stabil ställning och balans. Undvik onormala positioner och säkra stegen. Laseravståndsmätaren är lätt (0,38 kg) och enkel att hantera.

Hur rengör man linsen och enheten?

Använd en mjuk, torr trasa för att rengöra utsidan. Rör inte mottagarlinsen med fingrarna. Använd aldrig vätskor eller slipande rengöringsmedel.

Är enheten vattentät?

Nej, ADM 30 smart laseravståndsmätaren är inte vattentät. Sänk aldrig ner den i vatten eller annan vätska. Förvara den på en torr plats.

Hur ändrar man måttenheten?

Se sida 126 i manualen. Använd mode-knappen för att bläddra bland alternativen och välj önskad enhet (meter, fot, tum, etc.).

Vad gör jag vid funktionsstörning?

Försök inte reparera enheten själv. Lämna den uteslutande till specialiserad och kvalificerad personal som använder originalreservdelar. Kontakta en av tillverkaren auktoriserad verkstad.

BRUKSANVISNING ADM 30 smart Flex

Säkerhetsanvisningar 57
Märkning på apparaten 57
Oversikt 59
Tekniska data 59
Bruksanvisning 60
Kontrollera noggrannhet 61
Underhåll och skötsel 61
Anvisningar för kassering 61

Läs noga igenom alla säkerhetsanvisningar och övriga anvisningar så att du kan använda mätapparaten på ett säkert sätt Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Läs bruksanvisningen före idrifttagningn!

LASER RADIATION

DO NOT STARE INTO BEAM

Titta aldrig direkt in i laserstrålen. Produkten motsvarar laserklass 2

Max. utgångseffekt P ≤ 1 mW

Vaglängd λ=670 nm

EN 60825-1:2015-07

Laserklassificering

Apparaten motsvarar laserklass 2, baserat på standarden IEC 825-1/EN 60825.

513.091 ADM30 smart.book Seite 58 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

SV

Avsedd användning

Det här mätverktyget är avsett för yrkesmässig användning inom industri och hantverk.

Laseravständsmätaren är avsedd för mätning av längd, höjd och avstånd och för beräkning av area.

Laseravständsmätare

• Rikta aldrig laserstrålen mot människor eller djur och titta inte själv direkt in i strålen. Det här mätverktyget alstrar laserstrålning. Det gör att du riskerar att blända människor.
  – Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Då fortsätter mätverktyget att vara säkert.
  – Låt aldrig barn använda mätverktyget utan uppsikt. De kan råka blända människor i omgivningen.
• Använd inte mätverktyget i explosionsfarlig omgivning där det finns brandfarliga vätskor, gaser eller damm. Det kan uppstå gnistor i mätverktyg och de kan antända dammet eller ängorna.

• Om du använder andra manöver- eller inställningsanordningar än dem som finns angivna här finns det risk för att du utsätter dig själv eller andra för farlig strålning.

• Säkerhetsanordningarna får inte avaktiveras och inga informations- eller varningsskyltar får avlägsnas.

• Kontrollera att det inte finns några synliga skador på apparaten innan du använder den. Sätt inte igång apparaten om den är defekt.
• Undvik en onormal kroppsställning när du står på en stege och arbetar. Se till att du står stadigt och har god balans.

513.091 ADM30 smart.book Seite 59 Donnerstag, 2 April 2021 9:36 21

SV

ADM 30 smart

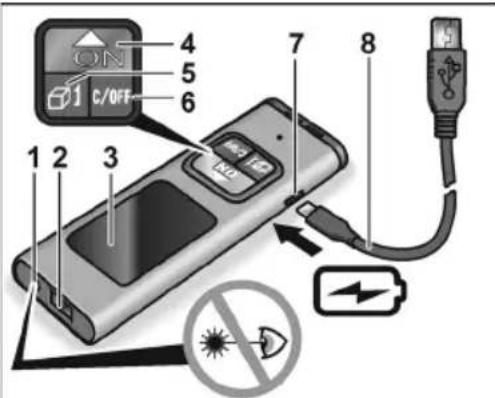

Översikt

ON 1 C/OFF 4 5 6 7 8 1 2 3 No

1 Laserfönster
2 Mottagarlins
3 Display
4 PÅ-knapp/Mätknapp/Läge
5 Lägesväljarknapp
6 A V - k n a p p
7 USB-ladduttag
8 USB-laddkabel

Tekniska data

Laseravständsmätare ADM 30 smart

Synliga laserdioder 670 nm

Laserklass 2

Mätområde * 0,03–30 m

Noggrannhet * ± 3 mm

Enstaka mätningar (antal) ≤ 3000

513.091 ADM30 smart.book Seite 60 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

SV

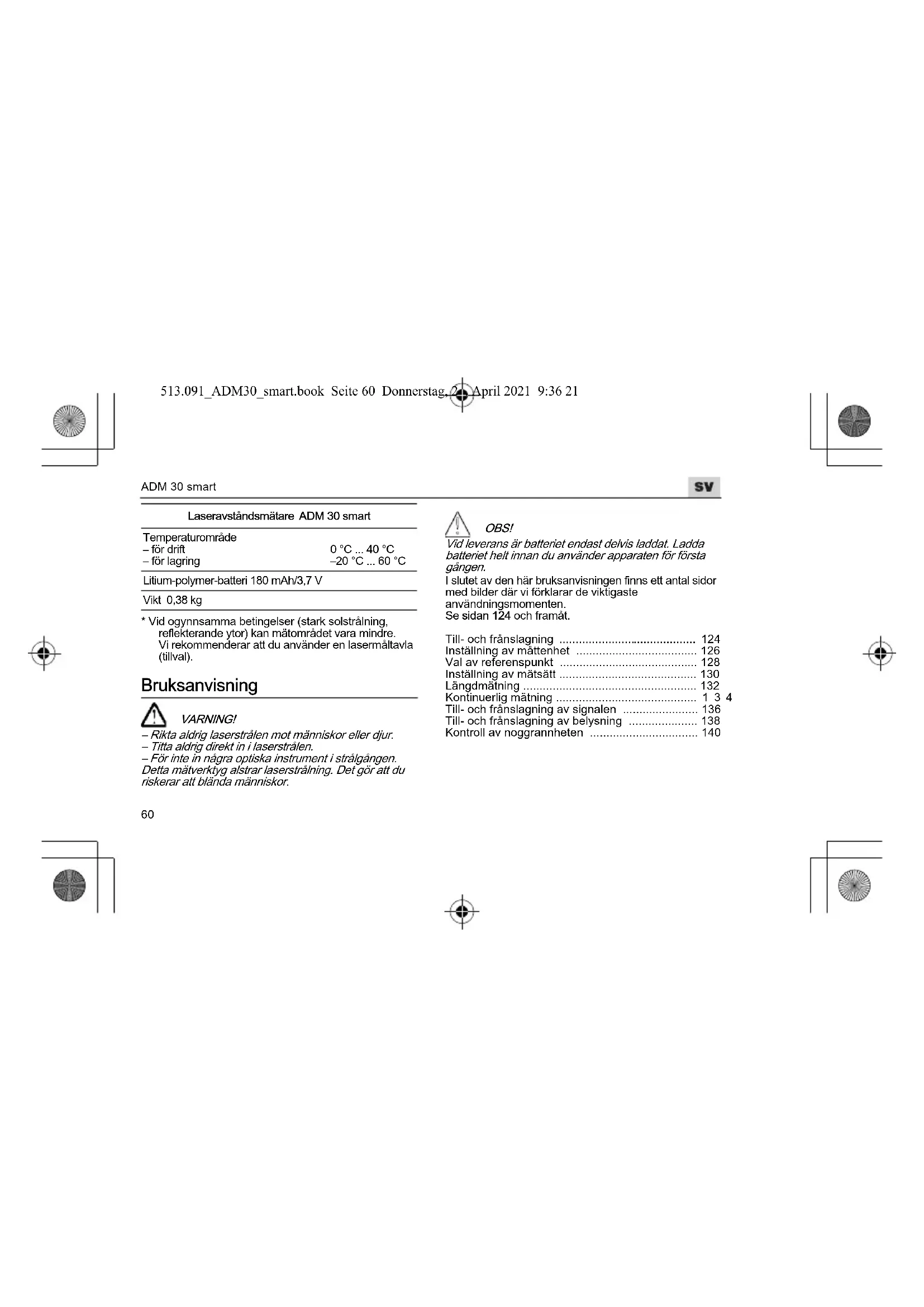

Laseravständsmätare ADM 30 smart

Temperaturområde
- för drift	0 °C ... 40 °C
- för lagring	-20 °C ... 60 °C

Lithium-polymer-batteri 180 mAh/3,7 V

Vikt 0,38 kg

* Vid ogynnsamma betingelser (stark solstrålning, reflekterande ytor) kan mätområdet vara mindre. Vi rekommenderar att du använder en lasermåltavla (tillval).

Bruksanvisning

WARNING!

- Rikta aldrig laserstrålen mot människor eller djur. - Titta aldrig direkt in i laserstrålen. - För inte in några optiska instrument i strålgången. Detta mätverktyg alstrar laserstrålning. Det gör att du riskerar att blända människor.

OBS!

Vid leverans är batteriet endast delvis laddat. Ladda batteriet helt innan du använder apparaten för första gången. I slutet av den här bruksanvisningen finns ett antal sidor med bilder där vi förklarar de viktigaste användningsmomenten. Se sidan 124 och framåt.

Till- och frånslagning .... 124 Inställning av måttenhet .... 126 Val av referenspunkt .... 128 Inställning av mätsätt .... 130 Längdmätning .... 132 Kontinuerlig mätning .... 1 3 4 Till- och frånslagning av signalen .... 136 Till- och frånslagning av belysning .... 138 Kontroll av noggrannheten .... 140

513.091 ADM30 smart.book Seite 61 Donnerstag, 2 April 2021 9:36 21

SV

ADM 30 smart

Kontrollera noggrannheten

För att säkerställa noggrannheten ska apparaten kontrolleras regelbundet.

Om noggrannheten avviker från den tillätna toleransen måste apparaten lämnas in på en auktoriserad kundtjänstverkstad.

Justeringar på apparaten får endast göras av särskilt utbildad personal.

Hur du gör för att kontrollera noggrannheten ser du på bildsidorna i slutet av bruksanvisningen.

Se sidan 140 och framåt.

Underhåll och skötsel

OBS!

• Behandla mätverktyget försiktigt och skydda det mot stötar, vibrationer och extrema temperaturer.
  – Rör inte vid mottagarlinsen med fingrama.
• Använd endast mjuka och rena trasor för rengöring.
  – Doppa aldrig mätverktyget i vatten eller andra vätskor.
• Förvara mätverktyget torrt.

– Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Därmed säkerställs att mätverktygets säkerhet bibehålls.

Endast för EU-stater:

Kasta inte elverktyg i hushällssoporna!

Enligt det europeiska direktivet 2012/19/EU om

el- och elektronikavfall och dess tillämpning i

den nationella lagstiftningen ska förbrukade elverktyg samlas separat och lämnas in till återvinning.

Materialätervinning istället för avfallshantering.

Apparat, tillbehör och förpackning kan återvinnas. För att underlätta sorteringen vid återvinning är plastdelarna markerade.

513.091 ADM30 smart.book Seite 62 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

SV

WARNING!

Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Oppna inte förbrukade ackumulatorer. Endast för EU-stater: Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

62
