ADM 30 smart - Afstandsmeter Flex - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk	Flex
Model	ADM 30 smart
Laserklasse	2
Golflengte	670 nm
Meetbereik	0,03 tot 30 m
Nauwkeurigheid	± 3 mm
Voeding	Li-polymeer accu 180 mAh/3,7 V
Gewicht	0,38 kg
Opladen	USB (stekker en kabel meegeleverd)
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Maximaal aantal metingen	3000
Functies	Meten van lengtes, hoogtes, afwijkingen, oppervlakten, continue meting
Scherm	Geïntegreerd display
Geluidssignaal	Ja, in-/uitschakelbaar
Verlichting	Ja, in-/uitschakelbaar
Referentiepunt	Instelbaar
Meeteenheid	Instelbaar (m, ft, in, enz.)
Reiniging	Zachte, droge doek
Veiligheid	Richt de straal niet op de ogen
Repareerbaarheid	Laat repareren door een erkende werkplaats, originele onderdelen
Afvalverwerking	Recyclen volgens EU-richtlijn, niet bij het huishoudelijk afval

Veelgestelde vragen - ADM 30 smart Flex

Hoe zet ik de ADM 30 smart laserafstandsmeter aan en uit?

Om het apparaat in te schakelen, druk op de ON-knop. Om het uit te schakelen, druk op de C/OFF-knop. Het apparaat schakelt ook automatisch uit na een periode van inactiviteit.

Hoe laad ik de batterij van de Flex ADM 30 smart op?

Sluit de meegeleverde USB-kabel aan op de USB-oplaadpoort van het apparaat en steek het andere uiteinde in een standaard USB-lader. De Li-polymeer accu van 180 mAh is binnen enkele uren volledig opgeladen. Het wordt aanbevolen de batterij volledig op te laden voor het eerste gebruik.

Wat is het maximale meetbereik?

Het meetbereik is 0,03 tot 30 meter. Bij ongunstige omstandigheden (fel zonlicht, reflecterende oppervlakken) kan het bereik korter zijn. Het gebruik van een optionele laserdoelplaat wordt aanbevolen om de nauwkeurigheid te verbeteren.

Hoe controleer ik de nauwkeurigheid van mijn afstandsmeter?

Het wordt aanbevolen de nauwkeurigheid regelmatig te controleren. De stappen staan beschreven vanaf pagina 140 van de handleiding. Als de nauwkeurigheid buiten de tolerantie valt, laat het apparaat dan nakijken door een erkende servicewerkplaats van de fabrikant.

Wat moet ik doen als het apparaat niet inschakelt?

Controleer eerst of de batterij is opgeladen. Sluit de USB-lader aan en wacht enkele minuten. Als het apparaat nog steeds niet inschakelt, neem dan contact op met een erkende servicewerkplaats.

Kan ik het apparaat op een ladder gebruiken?

Ja, maar zorg voor een stabiele houding en behoud uw evenwicht. Vermijd abnormale posities en beveilig uw ladder. De afstandsmeter is licht (0,38 kg) en gemakkelijk te hanteren.

Hoe reinig ik de lens en het apparaat?

Gebruik een zachte, droge doek om de buitenkant te reinigen. Raak de ontvangstlens niet met uw vingers aan. Gebruik nooit vloeistoffen of schurende middelen.

Is het apparaat waterdicht?

Nee, de ADM 30 smart afstandsmeter is niet waterdicht. Dompel het nooit onder in water of andere vloeistoffen. Berg het op een droge plaats op.

Hoe wijzig ik de meeteenheid?

Raadpleeg pagina 126 van de handleiding. Gebruik de mode-knop om door de opties te bladeren en de gewenste eenheid te selecteren (meters, voeten, inches, enz.).

Wat moet ik doen bij een storing?

Probeer het apparaat niet zelf te repareren. Laat het uitsluitend repareren door gespecialiseerd en gekwalificeerd personeel met gebruik van originele reserveonderdelen. Neem contact op met een erkende werkplaats van de fabrikant.

GEBRUIKSAANWIJZING ADM 30 smart Flex

Veiligheidsvoorschriften 39
Markering op het gereedschap 39
In één oogopslag 41
Technische gegevens 41
Gebruiksaanwijzing 42
Controle van de nauwkeurigheid 43
Onderhoud en reiniging 43
Afvalverwijdering 43

Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen, zodat u veilig met het meetgereedschap kunt werken. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

Markering op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

LASER RADIATION

DO NOT STARE INTO BEAM

Kijk niet in de straal.

Laserklasse 2

Maximaal uitgangsvermogen P ≤ 1 mW

Golflengte λ=670 nm

EN 60825-1:2015-07

Laserclassificatie

Het gereedschap behoort op basis van de norm IEC 825-1/EN 60825 tot laserklasse 2.

513.091 ADM30 smart.book Seite 40 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

nl

Gebruik volgens bestemming

Dit meetgereedschap is bedoeld voor professioneel gebruik in de industrie en door de vakman. De laserafstandsmeter is bedoeld voor het meten van lengten, hoogten en afstanden en het bepalen van oppervlakten.

Laserafstandsmeter

• Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Dit meetgereedschap produceert laserstraling. Hiermee kunt u personen verblinden.
• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
  – Laat kinderen het meetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen verblind worden.
• Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

• Als andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit leiden tot blootstelling aan gevaarlijke straling.
• Stel veiligheidsvoorzieningen niet buiten werking en verwiider instructie- of waarschuwingsplaaties niet
• Controleer het gereedschap vóór ingebruikneming op zichtbare schade. Neem beschadigde gereedschappen niet in gebruik.
• Vermijd bij gebruik op ladders een ongewone licháamshouding. Zorg ervoor dat u stevig staat en altijd in evenwicht bent.

513.091 ADM30 smart.book Seite 41 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

nl

ADM 30 smart

In één oogopslag

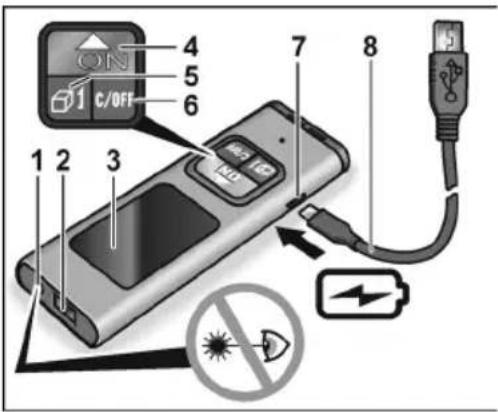

ON 1 C/OFF 4 5 6 7 8 1 2 3 No LED

1 Venster voor uitgaande laserstraal
2 Lens voor inkomende laserstraal
3 Display
4 Aan-knop/Meetknop/Modus
5 Modusknop
6 Uit-knop
7 Usb-oplaadpoort
8 Usb-oplaadkabel

Technische gegevens

Laserafstandsmeter ADM 30 smart

Zichtbare laserdiode 670 nm

Laserklasse 2

Meetbereik* 0,03–30 m

Nauwkeurigheid* ± 3 mm

Individuele metingen (aantal) ≤ 3000

513.091 ADM30 smart.book Seite 42 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

nl

Laserafstandsmeter ADM 30 smart

Temperatuurbereik
- Gebruik	0 °C ... 40 °C
- Opslag	-20 °C ... 60 °C

Lithium-polymeeraccu 180 mAh/3,7 V

Gewicht 0,38 kg

* Bij ongunstige omstandigheden (bijv. fel zonlicht of reflecterende oppervlakken) kan het meetbereik kleiner zijn. Er wordt dan geadviseerd een richtplaat te gebruiken (optioneel).

Gebruiksaanwijzing

WAARSCHUWING!

– Richt de laserstraal niet op personen of dieren.

- Kijk niet in de laserstraal.

- Plaats geen optische instrumenten in de stralengang. Dit meetgereedschap produceert laserstraling. Hiermee kunt u personen verblinden.

LET OP

Bij aanschaf van het meetgereedschap is de accu slechts gedeeltelijk opgeladen. Laad de accu vóór het eerste gebruik helemaal op.

De afbeeldingen aan het einde van deze gebruiksaanwijzing geven de belangrijkste bedieningsaanwijzingen weer.

Zie pagina 124 en verder.

Gereedschap in- en uitschakelen 124

Maateenheid instellen 126

Referentiepunt kiezen 128

Meetmodus instellen 130

Lengtemeting 132

Duurmeting 134

Geluidssignaal in- en uitschakelen 136

Verlichting in-/uitschakelen 138

Controle van de nauwkeurigheid 140

513.091 ADM30 smart.book Seite 43 Donnerstag, 2 April 2021 9:36 21

nl

ADM 30 smart

Controle van de nauwkeurigheid

Er wordt geadviseerd het gereedschap regelmatig te controleren, zodat de nauwkeurigheid te allen tijde gewaarborgd kan worden.

Als de afwijking buiten het toegestane tolerantiegebied valt, moet het gereedschap

ter reparatie aan een door de fabrikant erkend vakman aangeboden worden.

Het gereedschap mag uitsluitend door een erkend vakman ingesteld worden.

De afbeeldingen aan het einde van deze gebruiksaanwijzing geven weer hoe de nauwkeurigheid van het gereedschap gecontroleerd moet worden.

Zie pagina 140 en verder.

Onderhoud en reiniging

Neem de volgende voorschriften in acht:

- Behandel het meetgereedschap voorzichtig en bescherm het tegen schokken, trillingen en extreme temperaturen.

- Raak'de lens voor de inkomende laserstraal niet met de vingers aan.

• Reinig het meetgereedschap uitsluitend met een zachte, droge doek.
• Dompel het meetgereedschap nooit onder in water of andere vloeistoffen.
• Bewaar het meetgereedschap op een droge plaats.
• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Afvalverwijdering

Alleen voor EU-landen:

Gooi elektrische gereedschappen niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

513.091_ADM30_smart.book Seite 44 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

ADM 30 smart

nl

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gemarkeerd om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's niet. Alleen voor EU-landen: Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen gerecycled worden.

LET OP

Vraag uw vakhandelaar naar de mogelijkheden om uw oude gereedschap af geven!
