ADM 30 smart - Kaugusmõõtja Flex - Tasuta kasutusjuhend

Toote tüüp	Lasermõõdulint
Bränd	Flex
Mudel	ADM 30 smart
Laseri klass	2
Lainepikkus	670 nm
Mõõtevahemik	0,03 kuni 30 m
Täpsus	± 3 mm
Toide	Li-Polymer aku 180 mAh/3,7 V
Kaal	0,38 kg
Laadimine	USB (pistik ja kaabel kaasas)
Töötemperatuur	0 °C kuni 40 °C
Hoiutemperatuur	-20 °C kuni 60 °C
Maksimaalne mõõtmiste arv	3000
Funktsioonid	Pikkuste, kõrguste, vahemaade, pindalade mõõtmine, pidev mõõtmine
Ekraan	Integreeritud kuvar
Helisignaal	Jah, sisse/välja lülitatav
Valgustus	Jah, sisse/välja lülitatav
Võrdluspunkt	Reguleeritav
Mõõtühik	Reguleeritav (m, ft, in jne.)
Puhastamine	Pehme kuiv lapp
Ohutus	Ärge suunake kiirt silmadesse
Parandatavus	Uskuge volitatud töökotta, originaalvaruosad
Kõrvaldamine	Ringlussevõtt vastavalt EL direktiivile, ärge visake olmejäätmetesse

Korduma kippuvad küsimused - ADM 30 smart Flex

Kuidas ADM 30 smart sisse ja välja lülitada?

Seadme sisselülitamiseks vajutage ON nuppu. Väljalülitamiseks vajutage C/OFF nuppu. Seade lülitub automaatselt välja ka pärast tegevusetuse perioodi.

Kuidas Flex ADM 30 smart akut laadida?

Ühendage kaasasolev USB-kaabel seadmel asuvasse USB laadimispistikusse, seejärel ühendage teine ots standardse USB-laadijaga. 180 mAh Li-Polymer aku laeb täielikult mõne tunniga. Enne esimest kasutamist on soovitatav aku täielikult laadida.

Mis on maksimaalne mõõteulatus?

Mõõtevahemik on 0,03 kuni 30 meetrit. Ebasoodsates tingimustes (tugev päikesevalgus, peegeldavad pinnad) võib ulatus väheneda. Täpsuse parandamiseks on soovitatav kasutada valikulist laseri sihtimismärki.

Kuidas kontrollida oma kaugusmõõdiku täpsust?

Täpsust on soovitatav regulaarselt kontrollida. Sammud on kirjeldatud alates juhendi lk 140. Kui täpsus on tolerantsidest väljas, usaldage seade tootja poolt volitatud hooldustöökotta.

Mida teha, kui seade ei lülitu sisse?

Kontrollige esmalt, kas aku on laetud. Ühendage USB-laadija ja oodake mõni minut. Kui seade ikka ei lülitu sisse, võtke ühendust volitatud hooldusteenindusega.

Kas ma saan seadet kasutada redelil?

Jah, kuid jälgige stabiilset kehahoiakut ja tasakaalu. Vältige ebanormaalseid asendeid ja kinnitage redel. Kaugusmõõdik on kerge (0,38 kg) ja lihtne käsitseda.

Kuidas puhastada läätse ja seadet?

Välispinna puhastamiseks kasutage pehmet kuiva lappi. Ärge puudutage vastuvõtja läätse sõrmedega. Ärge kunagi kasutage vedelikke ega abrasiivseid aineid.

Kas seade on veekindel?

Ei, ADM 30 smart kaugusmõõdik ei ole veekindel. Ärge kunagi kastke seda vette ega muusse vedelikku. Hoidke seda kuivas kohas.

Kuidas muuta mõõtühikut?

Vaadake juhendi lk 126. Kasutage mode nuppu, et sirvida valikuid ja valida soovitud ühik (meetrid, jalad, tollid jne).

Mida teha rikke korral?

Ärge proovige seadet ise parandada. Uskuge see eranditult spetsiaalselt koolitatud personalile, kes kasutab originaalvaruosi. Võtke ühendust tootja poolt volitatud töökojaga.

KASUTUSJUHEND ADM 30 smart Flex

Ohutusjuhised 99
Seadme märgis 99
Ülevaade 101
Tehnilised andmed 101
Kasutusjuhend 102
Täpsuse kontrollimine 103
Hooldus ja korrashoid 103
Jäätmekäitlus 103

Ohutusjuhised

HOIATUS!

Mõõteseadme ohutuks ja töökindlaks käsitsemiseks lugege läbi kõik ohutusjuhised ja -nõuded. Hoidke kõik ohutusjuhised ja -nõuded alles, et neid ka hiljem kasutada.

Seadme märgis

Enne kasutuselevõttu lugeda kasutusjuhendit!

LASER RADIATION

DO NOT STARE INTO BEAM

Åra vaata otse kiirde.

Toode on 2. klassi laser

Max väljundvõimsus P ≤ 1 mW

Lainepikkus λ=670 nm

EN 60825-1:2015-07

Laseri klassifikatsioon

Seade on 2. klassi laser, klassifikatsioon põhineb standardil IEC 825-1 / EN 60825.

513.091 ADM30 smart.book Seite 100 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

et

Otstarbekohane kasutamine

See mõõteseade on ette nähtud profes-sionaalseks kasutamiseks tööstuses ja kaubanduses. See laserkaugusmõõdik sobib pikkuse, kõrguse ja vahekauguse mõõtmiseks ning pindalade arvestamiseks.

Laserkaugusmöödik

• Arge suuinake laserkiirt inimestele ja loomadele ega vaadake ise laserkiire sisse. See mõõteseade tekitab laserkiirgust, mis võib inimesi pimestada.
  – Laske mööteseadet remontida ainult pädeval spetsialistil ja ainult originaalvaruosadega. See tagab mööteseadme ohutuse.
  – Lapsed ei tohi mööteseadet järelevalveta kasutada. Nad vöivad tahtmatult inimesi pimestada.
  – Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus on süttivaid vedelikke, gaase või tolmu. Mõõteseadmes võib tekkida sädemeid, mis võivad süüdata tolmu või aurud.
  – Kui kasutatakse teisi kui siin toodud juhtimis- ja kohandusvahendeid või seadet kasutatakse muul viisil, võib tekkida ohtlik kokkupuude kiirgusega.

• Ohutusseadmete funktsioone ei tohi välja lülitada, hoiatus- ja viitesilte ei tohi eemaldada.

• Enne seadme kasutuselevõtmist veenduge, et seadmel ei ole silmaga nähtavaid kahjustusi. Kahjustunud seadet ei tohi kasutada.

• Redelil seistes vältige ebaloomulikku kehahoiakut. Seiske kindlalt ja hoidke alati tasakaalu.

100

513.091 ADM30 smart.book Seite 101 Donnerstag, 2 April 2021 9:36 21

et

ADM 30 smart

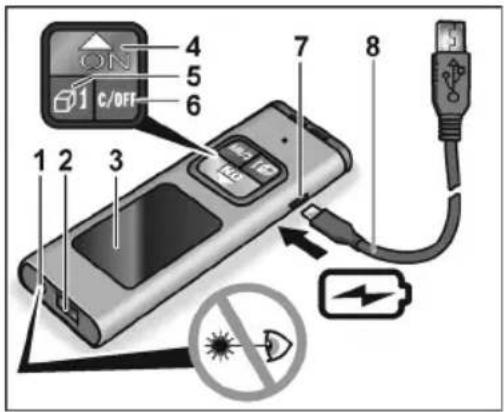

Ülevaade

ON C/OFF 1 2 3 7 8 1 2 3 7 8 No Battery

1 Laseri väljumisaken
2 Vastuvõtulääts
3 Displei
4 Sissenupp /Mõõtmisnupp/Režiimis
5 Režiiminupp
6 V ä l j a n u p p
7 USB-laadimispesa
8 USB-laadimiskaabel

Tehnilised andmed

Laserkaugusmöödik ADM 30 smart

Nähtav laserdiod 670 nm

Laseriklass 2

Mōōtevahemik * 0,03–30 m

Täpsus * ± 3 mm

Üksikud möötmised (koguarv) ≤ 3000

513.091 ADM30 smart.book Seite 102 Donnerstag, 12 April 2021 9:36 21

ADM 30 smart

et

Laserkaugusmöödik ADM 30 smart

Temperatuurivahemik
- töötamisel	0 °C ... 40 °C
- hoiustamisel	-20 °C ... 60 °C

Liitiumpolümeeraku 180 mAh/3,7 V

Kaal 0,38 kg

* Ebasoodsad tingimused (tugev päikesevalgus, peegelduvad pinnad) võivad vähendada seadme mõõteulatust. Soovitame kasutada laseri märklauda (valikuline).

Kasutusjuhend

HOIATUS!

• Arge suunake laserkiirt inimestele ega loomadele.
• Arge vaadake laserkiire sisse.
• Arge pange valgusvihku optilisi instrumente.
  See mõõteseade tekitab laserkiirgust, mis võib inimesi pimestada.

MÄRKUS

Tarnimisel on aku vaid osaliselt laetud. Laadige aku enne kasutuselevõttu täis.

Olulisi töövõtteid selgitatakse selle juhendi löpus olevatel piltidel.

Vt alates Ik 124.

Seadme sisse- ja väljalülitamine 124

Mõõtühikute seadistamine 126

Pikkuse mōōtmine 132

Pidevmõõtmine 134

Helisignaali sisse- ja väljalülitamine 136

Valgustuse sisse-/väljalülitamine 138

Täpsuse kontrollimine 140

513.091 ADM30 smart.book Seite 103 Donnerstag, 2 April 2021 9:36 21

et

ADM 30 smart

Täpsuse kontrollimine

Seadme töö täpsuse tagamiseks soovitame seadet korrapäraselt kontrollida.

Täpsuse lubatud tolerantsipiirist körvalekaldumise korral laske seadet kontrollida tootja volitatud klienditeenindustöökojas.

Laske seadet reguleerida ainult volitatud spetsialistil. Täpsuse kontrollimise samme kirjeldatakse selle juhendi löpus olevatel piltidel. Vt alates Ik 140.

Hooldus ja korrashoid

Pöörake tähelepanu järgmistele juhistele.

• Mööteseadet tuleb käsitseda ettevaatlikult, seda tuleb kaitsta löökide, vibratsiooni ning väga körgete või madalate temperatuuride eest.
• Årge puudutage sõrmega vastuvõtuläätse.
• Kasutage puhastamiseks pehmet kuiva lappi.
• Årge laske mõõteseadmel sattuda vette ega muusse vedelikku.
• Hoidke mööteseadet kuivas kohas.

- Laske mõõteseadet parandada ainult pädeval spetsialistil ja ainult originaalvaruosadega. See tagab mõõteseadme ohutuse.

Jäätmekäitlus

Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka! Vastavalt Euroopa direktiivile 2012/19/EL elektrija elektroonikaijäätmete kohta ja selle

ülevõtmisele riigi seadusandlusse tuleb kasutatud elektritööriistu koguda eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutusse.

Materjalide taaskasutamine jäätmete hävitamise asemel.

Suunake seade, tarvikud ja pakend keskkonnaohutusse ringlussevõttu. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

513.091 ADM30 smart.book Seite 104 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

et

HOIATUS!

Ärge visake akusid/patareisid olmeprügi hulka, tulle ega

vette. Arge avage kasutusest kõrvaldatud akusid.

Ainult EL riikidele.

Direktiivi 2006/66/EÜ järgi kuuluvad defektsed või

kasutatud akud/patareid ringlusse võtmisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate seadme

müuja käest!

104

513.091 ADM30 smart.book Seite 105 Donnerstag, 2 April 2021 9:36 21
