KASUTUSJUHEND ADM 70 G Flex

Originaalkasutusjuhend 100

Originali naudojimo instrukcija 106

Seadme märgis 100
Teie ohutuse heaks 101
Ülevaade 102
Juhtpaneel 103
Tehnilised andmed 103
Kasutusjuhend 104
Hooldus ja korrashoid 104
Jäätmekäitlus 105
Vastutuse välistamine 105

Seadme märgis

ADM 70 G 518.966 FLEX 3.7V = 650 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mW λ= 500-535nm IEC 60825- 1:2014

ADM 100 G 518.964 FLEX 3,7V = 850 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mW / λ= 500-535nm IEC 60825- 1:2014

Laserkiirgus

Ära vaata otse kiirde.

Toode on 2. klassi laser

Maksimaalne võimsus ≤ 1 mW

Lainepikkus 500-535 nm

IEC 60825-1:2014

Laseri klassifikatsioon

Seade kuulub standardi IEC 825-1/EN 60825 järgi laseriklassi 2. Silmade pilgutamise refleks kaitseb silmi laserikiire juhusliku lühiajalise vaatamise korral. Ravimid, alkohol või narkootikumid võivad silmade pilgutamise refleksi muuta. Täiendavate kaitsemeetmete rakendamine seadmete kasutamisel ei ole vajalik, kui on tagatud, et utilised instrumentid ei vähenda kiire ristlöiget.

Ärge suunake laserikiirt inimeste peale.

Elektromagnetiline ühilduvus

Vaatamata sellele, et seade on kooskõlas asjakohaste direktiivide rangete nõuetega, ei ole välistatud, et

- seade häirib teisi seadmeid (lennukite navigatsioonisüsteemid või

- tugev kiirgus häirib seadme tööd.

Sellísel juhúl, või kui valitseb ebakindlus, teostage kontrollmõõtmised.

Teie ohutuse heaks

Otstarbekohane kasutamine

Mõõteseade on ette nähtud professionaalseks kasutamiseks tööstuses ja käsitöösektoris. Laserkaugusmõõtja on mõeldud pikkuste, kõrguste ja kauguste mõõtmiseks ning vahemaade, pindalade ja ruumalade arvutamiseks.

Ohutusjuhised

HOIATUS!

Lugege läbi köik ohutusalased juhised ja nõuanded, et mõõteseadet turvaliselt ja ohutult käsitseda. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Oskamatu, seda juhendit mitte järgiv kasutamine võib seadet kahjustada, mõjutada mõõtmistulemusi või vigastada kasutajat.

• Årge suunake laserikiirt inimeste ja loomade suunas ega vaadake ise laserikiire sisse. Möõteseadme laserikiirgus võib pimestada inimesi.
  — Köige rangemalt on keelatud laserkiire sihtimine silmadele või muudele kehaosadele. Lisaks on keelatud laserkiire sihtimine tugevalt peegeldavatele pindadele.
  — Elektromagnetilise kiirguse töttu, mis vöib muid seadmeid häirida, ärge kasutage mööteriista lennukis vöi meditsiiniliste

seadmete läheduses. Seda ei tohi lisaks kasutada tule- või plahvatusohtlikus keskkonnas.

— Laske mõõteseadet remontida ainult kvalifitseeritud spetsialistil ja ainult originaalvaruosadega. See tagab mõõteseadme turvalisuse.
— Lapsed ei tohi mõõteseadet järelevalveta kasutada. Nad võivad teisi inimesi tahtmatult pimestada.
- Årge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus on süttivaid vedelikke, gaase või tolmu. Mõõteseadmes võib tekkida sädemeid, mis võivad süüdata tolmu või aurud.
— Kui kasutatakse teisi kui siin toodud juhtimis- ja seadistusvahendeid või seadet kasutatakse muul viisil, võib tekkida ohtlik kokkupuude kiirgusega.
— Ohutusseadmete funktsioone ei tohi välja lülitada, hoiatus- ja viitesilte ei tohi eemaldada.
— Enne seadme kasutuselevõtmist kontrollida, ega seadmel ei ole silmaga nähtavaid kahjustusi. Kahjustunud seadet ei tohi kasutada.
— Redelitel seistes vältige ebaloomulikke kehaasendeid. Seiske kindlalt ja hoidke alati tasakaalu.

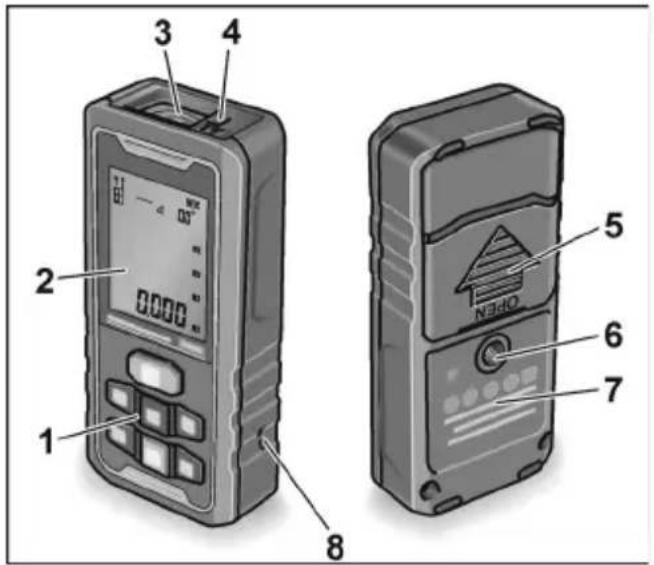

Ülevaade

11 Lähtepunkt / viivitatud möötmine
12 Pind / ruumala / pütaagorlik möötmine
13 Sisselülitamine/möötmine

Nupp eri meetodite valimiseks

14 Liitmine/lahutamine
15 Ühik/helisignaal
16 Salvestusnupp
17 Väljalülitusnupp/kustutamine

Tehnilised andmed

Laserkaugusmöötja ADM70 G / ADM100 G

Nähtav laserdiod 500\~535 nm

Laseriklass 2

Mõõtevahemik * 0,05–70 m / 0,05–100 m

Täpsus * ± 3 mm

Liitiumpolümeeraku/patarei 1x850 mAh / 3xAAA 1,5 V

Kasutusaeg

Üksikud mõõtmised (koguarv) ≤ 8000

Automaatne väljalülitus

- Laserikiir

- Mööteseade

Temperatuurivahemik

-hoiustamisel

- töötamisel

Kaal (patareidega) 0,147 kg

* Ebasoodsad tingimused (tugev päikesevalgus, nõrgalt peegelduv pind) võivad vähendada seadme mõõteulatust. Soovitame kasutada laseri märklauda. Kõrvalekaldeid näidatud temperatuuripiirkondadest üles- või allapoole loetakse samuti ebasoodsateks tingimusteks ja need võivad mõõtmistulemusi moonutada.

Kasutusjuhend

HOIATUS!

— Arge suunake laserikiirt inimeste ega loomade suunas.

— Ärge vaadake laserikiire sisse.

- Ärge pange valgusvihku optilisi instrumente.

Mõõteseadme laserikiirgus võib pimestada inimesi.

ETTEVAATUST!

— Möõteseadet ei tohi kasutada niisketes tingimustes ning liivases ja tolmuses keskkonnas. See on seadme osadele kahjulik.

— Kui seade tuuakse väga madala temperatuuri käest sooja kätte või vastupidi, lasta seadmel enne kasutamist temperatuuriga kohaneda.

— Kui kasutatakse adaptereid ja statiive, tuleb seade korralikult kinnitada.

Olulisi töövõtteid selgitatakse juhendi lõpus olevatel piltidel. Vaata alates leheküliest 125.

Aku laadimine USB kaabliga või patareide sisestamine ..125

Seadme sisse- ja väljalülitamine 128

Mõõtühikute seadistamine 130

Mõõterežiimi seadistamine 135

Pikkuse möötmine 138

Pidevmõõtmine / Maksimaalne/minimaalne mõõtmine ... 156

Liitmine ja lahutamine 158

Täpsuse kontrollimine 161

Hooldus ja korrashoid

Pöörake tähelepanu järgmistele nõuannetele:

- Käsitsege mööteseadet ettevaatlikult, kaitske seadet löökide, vibratsiooni ning väga körgete või madalate temperatuuride eest.

- Ärge puudutage sõrmega vastuvõtuläätse.

- Kasutage puhastamiseks pehmet kuiva lappi.

- Kui mööteseadet ei kasutata, tuleb see panna vöökotti.

- Laske mõõteseadet remontida ainult kvalifitseeritud spetsialistil ja ainult originaalvaruosadega. See tagab mõõteseadme turvalisuse.

Jäätmekäitlus

Ainult EL riikidele:

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja

elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud

elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

Jäätmete taaskasutamine prügilasse ladestamise asemel.

Suunata seade, tarvikud ja pakend kesk-

konnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

Vastutuse välistamine

Käesoleva toote kasutaja peab täpselt järgima kasutusjuhendis antud öpetusi.

Enne tehasest väljastamist on köiki tooteid pöhjalikult kontrollitud. Kasutaja peaks aga enne seadmega töötamist kontrollima seadme täpsust.

Tootja ja tema esindaja ei vastuta seadme vale või tahtlikult vale kasutamise korral ning sellest põhjustatud kahjude ja saamata jäänud tulu eest.

Tootja ja tema esindaja ei vastuta põhjustatud kahjude ja saamata jäänud tulu eest, mille põhjuseks on loodusönnetus, näiteks maavärin, torm, üleujutus vms ning tuli, önnetus, kolmanda isiku sekkumine või kasutamine viisil, mis ei mahu tavalise kasutamise piiridesse.

Tootja ja tema esindaja ei vastuta põhjustatud kahjude ja saamata jäänud tulu eest, mis on tekkinud muudetud või kaotsiläinud andmete tagajärjel vms, mille põhjustas toode või võimalik toote kasutamine.

Tootja ja tema esindaja ei vastuta põhjustatud kahjude ja saamata jäänud tulu eest, mis on tekkinud juhendist mittekinnipidamise töttu.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
