LIETOŠANAS INSTRUKCIJA ADM 70 G Flex

Lietošanas pamācības oriģināls 112

lerīces markējums 112

Jūsu drošībai 113

Iss apskats 114

Vadības pults 115

Tehniskā informācija 115

Lietošanas pamācība 116

Tehniskā apkope un kopšana 116

Norādījumi par likvidēšanu 117

Atbildības izslēgšana 117

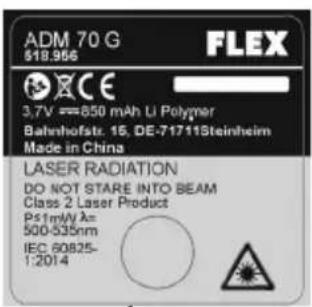

lerīces markējums

ADM 70 G 518.966 FLEX 3.7V = 650 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mW λ= 500-535nm IEC 60825- 1:2014

ADM 100 G 518.964 FLEX 3,7V = 850 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mV/λ= 500-535nm IEC 60825- 1:2014

Neskatieties starā.

lāzera klases izstrādājums 2

Maksimālā izejas jauda ≤ 1 mW

Vilnu garums 500-535 nm

IEC 60825-1:2014

Lāzera klasifikācija

Ierīce atbilst 2. lāzera klasei, kura balstās uz IEC 825-1/

EN 60825 normu. Ar mirkškināšanas refleksu acs tiek

pasargāta no nejaušas, īslaicīgas ieskatīšanās lāzera

starojumā. Taču šo mirkškināšanas refleksu var ietekmēt

medikamenti, alkohols vai narkotiskās vielas. Šīs ierīces var

izmantot bez papildaizsardzības pasākumiem, ja ir nodroši-

nāts, ka nekādi optiskie instrumenti nesamazinās stara

škērsgriezumu.

Nenovirziet lāzera staru uz personām.

Elektromagnētiskā savietojamība

Neskatoties uz to, ka ierīce izpilda atbilstošo direktīvu prasības, nevar izslēgt iespēju, ka ierīce

- traucē citas ierīces (piem., lidmašīnu navigācijas iekārtas) vai

- tiek traucēta ar spēcīgu starojumu, kas var novest pie klūdainas operacijas.

Sados gadijumos vai citos nedrošības gadijumos

nepieciešama kontroles mērijumu izpilde.

Jūsu drošībai

Noteikumiem atbilstoša izmantošana

Šis mērinstruments paredzēts izmantošanai rūpniecībā un amatniecībā.

Lāzera tālmērs paredzēts garuma, augstuma un attālumu mērišanai, kā ari attālumu, virsmu un tilpuma aprēkināšanai.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Lai varētu droši strādāt ar mērinstrumentu, izlasiet visus drošības norādījumus un instrukcijas. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Nepareiza lietošana, neievērojot šo instrukciju, var izraisīt ierices bojājumus, ietekmēt mērījumu rezultātus vai radīt traumas lietotājam.

— Nevērsiet lāzera staru uz personām vai dzīvniekiem un neskatieties lāzera starā. Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.
— Stingri aizliegts tēmēt ar lāzera staru uz acīm vai citām kērmeņa daļām. Turklāt nav atļauts vērst lāzera staru pret stipri atstarojošām virsmām.

— Elektromagnětiskais starojums var traucět citu ieriču darbību, tāpēc neizmantojiet mērierici lidmašinās vai medicinas ieriču tuvumā. Turklāt to nedrīkst izmantot viegli uzliesmojošā vai sprādzienbīstamā vidē.
— Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar originālajām rezerves detalām. Tādējādi tiks saglabāta mērinstrumenta drošība.
— Neļaujiet bērniem lietot mērinstrumentu bez uzraudzības. Viņi var neļauši apžilbināt citas personas.
— Nestrādājiet ar mērinstrumentu sprādzienbīstamā vidē, kur atrodas aizdedzināmi škidrumi, gāzes vai putekli. Mērinstrumentā var veidoties dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
— Ja ierīce tiek izmantota citos ekspluatācijas apstākļos vai tiek citādi regulēta, vai tiek veikta cita rīcība, nekā šeit aprakstīts, tas var izraisīt bīstama starojuma izplatīšanos.
— levērojiet, lai drošības iekārtu darbība netiktu traucēta, kā ari nenoņemiet norādījumu un brīdinājumu plāksnītes.
— Pirms ierīces ekspluatācijas pārbaudiet uz ierīces redzamos bojājumus. Nedarbiniet bojātas ierīces.
— Izmantojot ierīci uz trepēm, izvairieties no nedabiskām kermana pozām. Nodrošiniet drošu stāju un pastāvīgu līdzsvaru.

lv

1 Vadības pults
2 D i s p l e j s
3 Uztveršanas lēca
4 Lāzera izejas lodziņi
5 Bateriju nodalijuma vāciņš
6 ¼" statīva vītne
7 Lāzera brīdinājuma plāksnīte
8 Pārmēsāšanas cilpa
9 USB lādēšanas kabelis
10 Akumulators

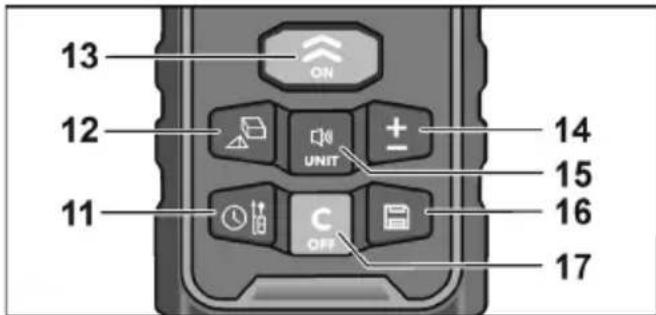

Vadības pults

13 12 11 ON UNIT + C OFF 14 15 16 17

11 Atskaites punkts/aizkavēts mērījums
12 Platība/tilpums/Pitagora mērījums
13 leslēgšana/mērijums

Izvēles taustiņš dažādām procedūrām

14 Saskaitišana/atnemšana
15 Mērvienība/skaņas signāls
16 Saglabāšanas taustiņš
17 Izslēgšanas taustiņš/dzēšana

Tehniskā informācija

Lāzera tālmērs ADM70 G /ADM100 G

Redzama lāzera diode 500\~535 nm

Lāzera klase 2

Mērišanas diapazons * 0,05–70 m / 0,05–100 m

Precizitate * ± 3 mm

Litija polimēru akumulators/baterija 1x850 mAh / 3xAAA 1,5 V

Darbības ilgums

Atseviški mērījumi (skaits) ≤ 8000

Automātiska izslēgšanās

- Lāzera stars

- Mérinstruments

Temperatūras diapazons

- ekspluatācijai

- uzglabāšanai

Svars (ar baterijām) 0,147 kg

* Nelabvėligos apstāklos (spilgta saules gaisma, atstarojošas virsmas) mērišanas diapazons var būt mazāks. leteicams izmantot lāzera mērkplāksni. Novirzes virs vai zem noteiktā temperatūras diapazona arī ir uzskatāmas par nelabvėligiem apstākliem un var izraisīt aplamus mērijumus.

Lietošanas pamācība

BRĪDINĀJUMS!

— Nevērsiet lāzera staru uz personām vai dzīvniekiem.

— Neskatieties lāzera starā.

— Staru celā nelieciet optiskos instrumentus.

Šis mērinstruments rada lāzera starojumu, kas var apžilbināt personas.

UZMANĪBU!

— Nelietot mērinstrumentu mitrā, puteklainā vai smilšainā vidē. lespējami ierīces komponentu bojājumi.

— Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.

— Izmantojot adapterus un statīvus, pārliecinieties, vai ierīce ir stingri uzskrūvēta.

Svarīgākie lietošanas soļi izklāstīti attēlos šīs instrukcijas beigās. Sk. no 125 lpp.

Akumulatora lādēšana ar USB kabeli vai bateriju ievietošana 125

lerīces ieslēgšana un izslēgšana 128

Mērvienības iestatīšana 130

Atsauces punkta izvēle 132

Mērišanas režīma iestatīšana 135

Garuma mērīšana 138

Virsmas mērišana 140

Tilpuma un sienas platības mērījums 142

Vienkāršais Pitagors 149

Dubultais Pitagors 152

Ilgstoša mērīšana / Maksimuma/minimuma mērījums ..... 156

Saskaitišana un atnemšana 158

Precizitātes pārbaude 161

Tehniskā apkope un kopšana

levērot šādus norādījumus:

- ar mērinstrumentu apieties uzmanīgi, un sargāt to no triecieniem, vibrācijas, galējām temperatūrām;

- neskarties ar pirkstiem pie uztveršanas lēcas; - tīrīšanai izmantot tikai mīkstu, sausu lupatu;

- kad mērinstruments netiek lietots, uzglabāt to jostas somiņā;

- Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar originālajām rezerves detalām. Tādējādi tiks saglabāta mērinstrumenta drošība.

Norādījumi par likvidēšanu

Tikai ES valstim:

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot

nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Izejvielu pārstrāde atkritumu likvidēšanas vietā.

Ierīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstosa utilizēšan

Plastmasas detaļas ir apzīmētas tīrai šķirņu pārstrādei no jauna.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Šī izstrādājuma izmantotājam tiek norādīts precīzi ievērot šīs lietošanas pamācības norādījumus. Pirms izlaides visas ierīces ir rūpīgi pārbaudītas. Neskatoties uz to, lietotājam pirms katras izmantošanas jāpārliecinās par ierīces precizitāti.

Ražotājs un viņa vietnieks nav atbildīgi par neprasmīgas un apzināti nepareizas ierīces izmantošanas sekām, kā arī par no tā iespējamiem izrietošajiem materiālajiem un pelņas zaudējumiem.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un pelņas zaudējumiem, kurus izraisa dabas katastrofas, kā piem., zemestrīces, vētras, plūdi, utt., kā arī uguns, avārijas, trešo personu iesaistīšanās gadījumi, vai izmantojot ierīci ārpus parastajām izmantošanas jomām.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un pelņas zaudējumiem, izmainot, pazaudējot datus, pārtraucot uznēmējdarbību utt., kuru izraisīja izstrādājums vai neiespējama izstrādājuma izmantošana.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem un pelņas zaudējumiem, kuri izriet no izmantošanas, kura neatbilst lietošanas pamācības norādījumiem.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
