INSTRUKCJA OBSŁUGI ADM 70 G Flex

Instrukcja oryginalna 76

Oznaczenie na urządzeniu 76
Dla własnego bezpieczeństwa 77
Opis urządzenia 78
Pulpit obsługi 79
Dane techniczne 79
Instrukcja użytkowania 80
Przegład, konserwacja i pielęgnacja 80
Wskazówki dotyczące usuwania opakowania i zużytego
urządzenia 81
Wyłączenie z odpowiedzialności 81

Oznaczenie na urządzeniu

ADM 70 G 518.966 FLEX 3,7V ==850 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P51mW/Å= 500-535nm IEC 60825- 1:2014

ADM 100 G 518.964 FLEX 3,7V ==550 mAh Li Polymer Bahnhofstr. 15, DE-71711Steinheim Made in China LASER RADIATION DO NOT STARE INTO BEAM Class 2 Laser Product P≤1mW λ= 500-535nm IEC 60825- 1:2014

Promień laserowy

Nie patrzeć w promień laserowy.

Produkt klasy lasera 2

IEC 60825-1:2014

Maksymalna moc wyjściowa ≤ 1 mW

Długość fali 500-535 nm

Klasyfikacja laserów

Urządzenie odpowiada klasie lasera 2, zgodnie z normą

IEC 825-1/EN 60825. Oko jest chronione naturalnym odruchem mrugnięcia powieki przy przypadkowym i krótkochwilowym spojrzeniu w promień laserowy. Lekarstwa, alkohol i narkotyki mogą mieć niekorzystny wpływ na odruch mrugnięcia powieki i zmniejszyć jego funkcję ochronną. Urządzenia można eksploatować bez konieczności stosowania dodatkowych środków ochronnych, jeżeli jest zapewnione, że żadne optyczne instrumenty nie zmniejszą przekroju promienia laserowego.

Promienia laserowego nie wolno kierować na ludzi.

Zgodność elektromagnetyczna

Pomimo, że urządzenie odpowiada surowym kryteriom odpowiednich obowiązujących wytycznych i przepisów, nie wyklucza się możliwości, że urządzenie

- zakłóca inne urządzenia (np. systemy nawigacyjne

samolotów) albo

- zostanie zakłócone silnym polem elektromagnetyczym, co może doprowadzić do błędnego funkcjonowania.

W takich przypadkach, albo innych niepewnych sytuacjach, należy wykonać pomiary kontrolne.

Dla własnego bezpieczeństwa

Zastosowanie zgodne z przeznaczeniem

Niniejsze narzędzie miernicze przeznaczone jest do użytku profesjonalnego w przemyśle i rzemiośle. Dalmierz laserowy przeznaczony jest do mierzenia długości, wysokości i odległości, jak również do ustalania odległości, powierzchni i objętości.

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Proszę przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje, aby zapewnić bezpieczną i pewną pracę tym narzędziem mierniczym. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania. Nienależyte użytkowanie nieuwzględniające niniejszej instrukcji może doprowadzić do uszkodzenia urządzenia, do zniekształcenia wyniku pomiaru lub do obrażeń użytkownika.

— Promienia laserowego nie wolno kierować na osoby lub zwierzęta, ani nie zagłądać do promienia laserowego. Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.
— Kategorycznie zabrania się kierowania promienia lasera na oczy lub inne części ciała. Ponadto niedopuszczalne jest kierowanie promienia lasera na powierzchnie silnie odblaskowe.
— Ze względu na promieniowanie elektromagnetyczne, które może zakłócać pracę innych urządzeń, nie wolno stosować

urządzenia pomiarowego w samolotach ani w pobliżu sprzętu medycznego. Ponadto urządzenia nie wolno użytkować w otoczeniu łatwopalnym ani w strefach zagrożonych wybuchem.

— Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.
— Nie wolno pozwalać dzieciom na zabawę narzędziem mierniczym ani obsługiwać go bez nadzoru. Mogą one nieumyślnie oślepiać ludzi.
— Tego narzędzia miemiczego nie używać w otoczeniach zagrożonych wybuchem, w których znajdują palne ciecz gazy lub pyły. W narzędziu miemiczym mogą powstaw iskry. Które spowodują zapłon pyłów lub oparów.
— Użycie innych narzędzi obsługi lub regulacji, niż tutaj podane lub przeprowadzanie innych procedur może doprowadzić do emisji niebezpiecznego promieniowania.
— Nie wolno wyłącać działania elementów wyposażenia bezpieczeństwa ani usuwać tabliczek ze wskazówkami i ostrzeżeniami.
— Przed każdym użyciem urządzenia sprawdzić, czy nie wykazuje ono widocznych uszkodzeń. Nie wolno eksploatować uszkodzonych urządzeń.
— Przy obsłudze urządzenia na drabinach unikać nienormalnej postawy ciała. Zapewniać zawsze bezpieczną, pewną postawę i stałą równowagę.

pl

1 Panel obsługi
2 Wyświetlacz
3 Soczewka odbiornika
4 Okienko wyjścia promienia laserowego
5 Pokrywa przegródki na baterie
6 Gwint statywu 1/4"
7 Tabliczka ostrzegająca przed laserem
8 Uchwyt na pętlę do noszenia
9 Przewód USB do ładowania
10 Akumulator

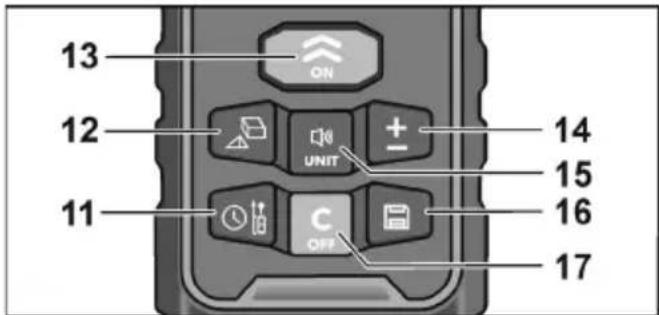

Pulpit obsługi

13 12 11 ON UNIT + C OFF 14 15 16 17

11 Punkt referencyjny / pomiar opóźniony
12 Powierzchnia / objętość / pomiar pitagorejski
13 Włączenie/pomiar

Przycisk wyboru różnych metod pomiaru

14 Dodawanie/odejmowanie
15 Jednostka / sygnał dźwiękowy
16 Przycisk pamięci
17 Przycisk wyłączania / kasowanie

Dane techniczne

Dalmierz laserowy ADM70 G /ADM100 G
Widoczna dioda laserowa 500~535 nm
Klasa lasera 2
Zakres pomiarów * 0,05–70 m / 0,05–100 m
Dokładność * ± 3 mm
Akumulator litowo-polimerowy /bateria	1x850 mAh / 3xAAA 1,5 V
Czas pracy
Pojedyncze pomiary (liczba) ≤ 8000
Samowyłączanie
- Promień laserowy	20 s
- Narzędzie pomiarowe	150 s
Zakres temperatury
- do pracy	0 °C ... 40 °C
- do przechowania	-20 °C ... 60 °C
Waga (z bateriami) 0,147 kg

* Przy niekorzystnych warunkach (silnie promieniowanie słoneczne, reflektujące powierzchnie) zakres pomiaru może być mniejszy. Zaleca się zastosowanie laserowej tarczy celowniczej. Odchylenia powyżej lub poniżej podanych zakresów temperatury zaliczają się również do warunków niekorzystnych i mogą zafalszować pomiary.

Instrukcja użytkowania

OSTRZEŻENIE!

Promienia laserowego nie wolno kierować na osoby ani zwierzęta.

— Nie patrzeć na przeciw promienia laserowego.

— Nie klaść żadnych instrumentów optycznych na drodze promienia laserowego.

Niniejsze narzędzie miernicze wytwarza promieniowanie laserowe, które może oślepić ludzi.

OSTROŻNIE!

Tego narzędzia miemiczego nie używać w wilgotnym, zapyłonym ani piaszczystym otoczeniu. Możliwe jest uszkodzenie elementów urządzenia.

- Jeżeli urządzenie przeniesione zostanie z bardzo zimnego do ciepłego otoczenia, albo odwrotnie, wtedy przed użyciem należy pozostawić urządzenie, aż do wyrównania temperatury (aklimatyzacji).

— Przy zastosowaniu adapterów i statywów upewnić się, że urządzenie jest dobrze przykręcone.

Najważniejsze kroki pomiarowe objaśnione są za pomocą rysunków na stronach, które znajdują się na końcu niniejszej instrukcji obsługi. Patrz od strony 125.

Ładowanie akumulatora kablem USB lub włożenie baterii 125 Włączanie i wyłączanie urządzenia ....128

Nastawianie jednostki pomiarowej 130

Wybór punktu odniesienia 132

Nastawianie modusu pomiarowego 135

Pomiar długości 138

Pomiar powierzchni 140

Pomiar objętości lub powierzchni ścian 142

Prosty Pitagoras 149

Podwójny Pitagoras 152

Pomiar ciągły / Pomiar Maximum/Minimum.... 156

Dodawanie i odejmowanie 158

Sprawdzenie dokładności pomiaru 161

Przegład, konserwacja i pielęgnacja

Przestrzegać następujących wskazówek:

- narzędzie miernicze traktować z ostrożnością i chronić je przed wstrząsami, drganiami, skrajnymi temperaturami.

- Słczewki odbiornika nie dotykać palcami.

- Do czyszczenia używać tylko miękkiej, suchej ścierki.

- Narzędzie miernicze przechowywać w torbie na pasek, jeżeli nie jest używane.

- Wszelkie reparatury narzędzia mierniczego zlecać do wykonania uprawnionym wykwalifikowanym specjalistom z użyciem oryginalnych części zamiennych. W taki sposób zapewnia się zachowanie bezpieczeństwa użytkowania narzędzia mierniczego.

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

Tylko dla krajów UE:

Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej

przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.

Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Wyłączenie z odpowiedzialności

Użytkownik tego produktu jest zobowiązany do dokładnego przestrzegania poleczeń i wskazówek podanych w instrukcji obsługi. Przed dostawą wszystkie urządzenia poddane zostały bardzo szczegółowej kontroli.

Pomimo to użytkownik powinien się upewnić przed każdym użyciem urządzenia o jego dokładności funkcjonowania. Producent i jego przedstawiciel nie odpowiadają za błędne zastosowanie lub umyślne nadużycie, jak również za ewentualne szkody z tego wynikające i utracone dochody.

Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody na skutek klęski żywiółowej, jak np. trzęsienia ziemi, burzy, powodzi itp., jak również ognia, wypadku, działania osób trzecich, oraz zastosowania wykraczającego poza zakres zwykłego przeznaczenia urządzenia.

Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody na skutek zmiany lub utraty danych, przerwania pracy przedsiębiorstwa itp., które spowodowane zostały przez ten produkt lub przez brak możliwości jego zastosowania. Producent i jego przedstawiciel nie odpowiadają za szkody i utracone dochody wynikające z obsługi niezgodnej z instrukcją. Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
