Producttype	Lasermeter
Merk	Flex
Model	ADM 70 G
Laserklasse	2
Golflengte	500-535 nm
Maximaal vermogen	≤ 1 mW
Meetbereik	0,05 tot 70 m
Nauwkeurigheid	± 3 mm
Voeding	Li-polymeer batterij 850 mAh of 3 AAA-batterijen 1,5 V
Autonomie	Tot 8 000 enkele metingen
Automatische uitschakeling	Laser: 20 s, Apparaat: 150 s
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Gewicht	0,147 kg (inclusief batterijen)
Schroefdraad voor statief	¼ inch
Meetfuncties	Lengte, oppervlakte, volume, eenvoudige/dubbele Pythagoras, optellen/aftrekken, continue/min/max meting
Weergave	Geïntegreerd
USB-aansluiting	Ja (kabel meegeleverd)
Reiniging	Zachte, droge doek
Veiligheid	Laserklasse 2 - Niet in de straal kijken
Onderdelen en repareerbaarheid	Gebruik originele onderdelen, reparatie door gekwalificeerd personeel
Recycling	Conform de WEEE-richtlijn 2012/19/EG

Veelgestelde vragen - ADM 70 G Flex

Hoe schakel ik de Flex ADM 70 G lasermeter in?

Druk op de toets Aan/meten (toets 13) om het apparaat in te schakelen. Om het uit te schakelen, houdt u de toets Uit/wissen (toets 17) ingedrukt.

Wat is het maximale meetbereik?

Het maximale meetbereik is 70 meter. Bij ongunstige omstandigheden (fel zonlicht, reflecterende oppervlakken) kan het bereik worden verminderd. Gebruik optionele laserdoelplaat om het bereik te verbeteren.

Hoe meet ik een oppervlakte met dit apparaat?

Selecteer de modus Oppervlakte/volume/Pythagorische meting (toets 12). Meet de lengte en dan de breedte. Het apparaat berekent automatisch de oppervlakte en geeft deze weer.

Hoe gebruik ik de Pythagoras-functie?

Activeer de functie Eenvoudige of dubbele Pythagoras via het selectiemenu. Meet de afstanden volgens het weergegeven schema. Het apparaat berekent de hoogte of ontoegankelijke afstand. Raadpleeg pagina's 149-152 van de handleiding voor meer details.

Hoe wijzig ik de meeteenheid?

Druk op de toets Eenheid/Geluidssignaal (toets 15) om te schakelen tussen beschikbare eenheden (meters, voeten, inches, enz.). De selectie verschijnt op het scherm.

Hoe laad ik de batterij op of plaats ik batterijen?

Open het klepje van het batterijcompartiment (5). U kunt 3 AAA-batterijen 1,5 V plaatsen of de meegeleverde Li-polymeerbatterij gebruiken. Om de batterij op te laden, sluit u de USB-kabel (9) aan op een voedingsbron.

Hoe reinig ik de lasermeter?

Gebruik een zachte, droge doek om het apparaat te reinigen. Raak de lens van de ontvanger niet aan met uw vingers. Vermijd vocht, stof en zand. Berg het apparaat na gebruik op in de beschermhoes.

Wat te doen als het apparaat niet correct werkt?

Controleer eerst de batterijen of accu. Als het probleem aanhoudt, probeer het dan niet zelf te repareren. Geef het apparaat aan gespecialiseerd en gekwalificeerd personeel dat uitsluitend originele onderdelen gebruikt.

Kan ik het apparaat gebruiken in de regen of in een vochtige omgeving?

Nee, gebruik het meetinstrument niet in een vochtige, stoffige of zanderige omgeving. Dit kan de componenten beschadigen. Houd rekening met het bedrijfstemperatuurbereik (0°C tot 40°C).

Hoe bewaar ik het apparaat wanneer ik het niet gebruik?

Bewaar de lasermeter in de beschermhoes. Vermijd extreme temperaturen (opslag tussen -20°C en 60°C). Verwijder de batterijen als het apparaat lange tijd niet wordt gebruikt.

GEBRUIKSAANWIJZING ADM 70 G Flex

Originele gebruiksaanwijzing 39

Markering op gereedschap 39
Voor uw veiligheid 40
In één oogopslag 41
Bedieningsveld 42
Technische gegevens 42
Gebruiksaanwijzing 43
Onderhoud en verzorging 43
Afvoeren van verpakking en machine 44
Uitsluiting van aansprakelijkheid 44

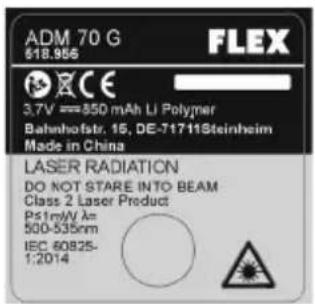

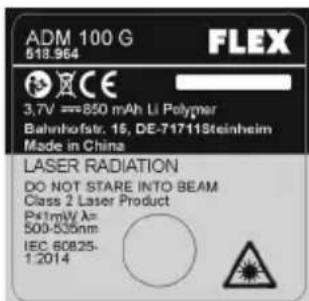

Markering op gereedschap

Laserstralen

Niet in de straal kijken.

Product van laserklasse 2

Maximaal uitgangsvermogen ≤ 1 mW

Golflengte 500-535 nm

IEC 60825-1:2014

Laserclassificatie

Het gereedschap behoort tot laserklasse 2, gebaseerd op de norm IEC 825-1/EN 60825. Het oog is bij onwillekeurig, kort kijken in de laserstraal beschermd door de ooglidsluitreflex. De ooglidsluitreflex kan echter door medicijnen, alcohol of drugs beperkt zijn. Deze gereedschappen mogen zonder verdere beschermingsmaatregel worden gebruikt als gewaarborgd is dat geen optische instrumenten de straaldiameter verkleinen. Laserstraal niet op personen richten.

Elektromagnetische compatibiliteit

Hoewel het gereedschap voldoet aan de strenge eisen van de geldende richtlijnen, kan de mogelijkheid niet worden uitgesloten dat het apparaat

- andere apparaten (zoals navigatievoorzieningen van vliegtuigen) stoort of

- door sterke straling wordt gestoord, hetgeen tot een verkeerde werking kan leiden.

In deze gevallen of andere onzekerheden moeten controlemetingen plaatsvinden.

Voor uw veiligheid

Gebruik volgens bestemming

Deze meetgereedschap is bestemd voor professioneel gebruik in de industrie en door de vakman. De laserafstandsmeter is bestemd voor het meten van lengten, hoogten en afstanden en voor de bepaling van afstanden, oppervlakken en inhouden. Veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen om zonder gevaren en veilig met het meetgereedschap te kunnen werken. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Onjuist gebruik en niet-naleving van deze handleiding kunnen tot beschadiging van het apparaat, beïnvloeding van het meetresultaat of letsel bij de gebruiker leiden.

• Richt de laserstraal niet op personen of dieren en kijk niet in de laserstraal. Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.
  — Het is ten strengste verboden de laserstraal op ogen of andere lichaamsdelen te richten. Daamaast is het verboden de laserstraal op sterk reflecterende oppervlakken te richten.

— Vanwege de elektromagnetische straling die de werking van andere apparaten kan verstoren, mag u het apparaat niet gebruiken in vliegtuigen of in de buurt van medische apparatuur. Het mag bovendien niet gebruikt worden in een brandbare of explosieve omgeving.
— Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
— Laat kinderen het meetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind.
- Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
— Als andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit leiden tot blootstelling aan gevaartlijke straling.
- Geen veiligheidsvoorzieningen onwerkzaam maken en geen informatie- of waarschuwingsplaatjes verwijderen.
— Gereedschap voor de ingebruikneming op zichtbare schade onderzoeken. Beschadigde gereedschappen niet in gebruik nemen.
- Bij gebruik op ladders een ongewone lichaamshouding vermijden. Zorg ervoor dat u stevig staat en altijd in evenwicht bent.

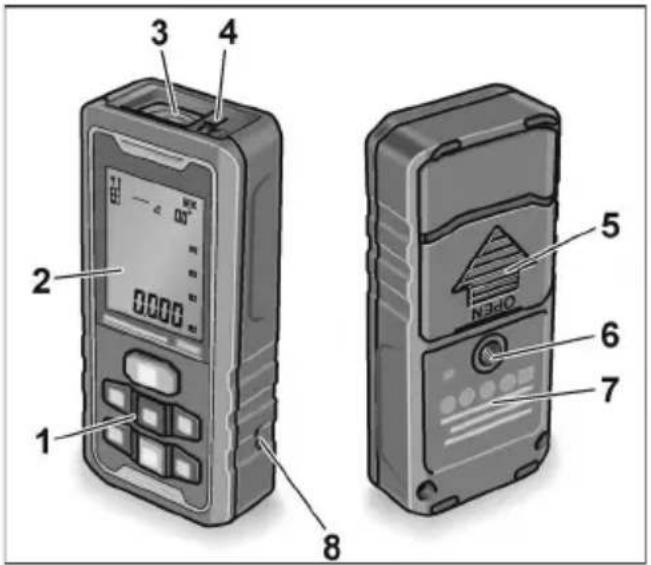

In één oogopslag

1 Bedieningsveld
2 D i s p l a y
3 Ontvangerlens
4 Laser-openingsvenster
5 Deksel van batterijvak
6 1/4" statiefschroefdraad
7 Laser-waarschuwingsplaatje
8 Bevestiging draagkoord
9 USB-oplaadkabel
10 Accu

nl

11 Referentiepunt/vertraagde meting
12 Oppervlak/volume/pythagorisch meten
13 Inschakelen/meting

Keuzetoets voor diverse procedures

14 Optellen/aftrekken
15 Eenheid/geluidssignaal
16 Opslagtoets
17 Uitschakeltoets/wissen

Technische gegevens

Laserafstandsmeter ADM70 G / ADM100 G
Zichtbare laserdiode 500~535 nm
Laserklasse 2
Meetbereik * 0,05-70 m / 0,05-100 m
Nauwkeurigheid * ± 3 mm
Lithiumpolymeeraccu/-batterij 1x850 mAh / 3xAAA 1,5 V
Gebruiksduur
Afzonderlijke metingen (aantal) ≤ 8000
Automatische uitschakeling
– Laserstraal	20 s
– Meetgereedschap	150 s
Temperatuurbereik
– gebruik	0 °C ... 40 °C
– bewaren	-20 °C ... 60 °C
Gewicht (met batterijen) 0,147 kg

* Bij ongunstige omstandigheden (fel zonlicht, reflecterende oppervlakken) kan het meetbereik kleiner zijn. Het gebruik van een laserdoelpaneel wordt geadviseerd. Afwijkingen boven of onder de aangegeven temperatuurbereiken vormen ook ongunstige omstandigheden en kunnen de metingen beïnvloeden.

Gebruiksaanwijzing

WAARSCHUWING!

Richt de laserstraal niet op personen of dieren.

— Kijk niet in de laserstraal.

— Breng geen optische instrumenten in de stralengang.

Dit meetgereedschap brengt laserstralen voort. Daarmee kunt u personen verblinden.

VOORZICHTIG!

— Het meetgereedschap niet in een vochtige, stoffige of zandige omgeving gebruiken. Beschadigingen van gereedschapcomponenten zijn mogelijk.

- Als het gereedschap vanuit een zeer koude naar een warmere omgeving wordt gebracht of omgekeerd, moet u het voor gebruik op temperatuur laten komen.

— Bij het gebruik van adapters en statieven ervoor zorgen dat het gereedschap stevig vastgeschroefd is.

De belangrijkste bedieningsstappen worden verklaard op de pagina's met afbeeldingen aan het einde van deze gebruiksaanwijzing. Zie vanafpagina 125.

Accu laden met USB-kabel of batterijen plaatsen .....125

Gereedschap in- en uitschakelen 128

Maateenheid instellen 130

Referentiepunt kiezen 132

Oppervlaktemeting 140

Meting van volume en muuropervlak 142

Enkele Pythagoras 149

Dubbele Pythagoras 152

Duurmeting / Maximum-/minimummeting.... 156

Optellen en aftrekken 158

Controle van de nauwkeurigheid ....161

Onderhoud en verzorging

Neem de volgende voorschriften in acht:

- Meetgereedschap voorzichtig behandelen en tegen schokken, trillingen en extreme temperaturen beschermen.

- Ontvangerlens niet met vingers aanraken.

- Voor de reiniging slechts een zachte, droge lap gebruiken.

- Meetgereedschap in riemetui bewaren als het niet wordt gebruikt.

- Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Afvoeren van verpakking en machine

Alleen voor EU-landen:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en

de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

Uitsluiting van aansprakelijkheid

De gebruiker van dit product wordt verzocht zichnauwkeurig aan de aanwijzingen van de gebruiksaanwijzing te houden.

Alle gereedschappen zijn voor de levering nauwkeurig gecontroleerd. De gebruiker dient zich desondanks vóór elke gebruik te overtuigen van de nauwkeurigheid van het gereedschap.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor foutief of opzettelijk verkeerd gebruik en daaruit eventueel resulterende schade en gemiste winst.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor uit een schadegeval voortvloeiende verdere schade en gemiste winst door natuurrampen zoals aardbevingen, storm en watersnood alsmede brand, ongevallen, ingrepen door derden of een gebruik buiten de gebruikelijke toepassingsgebieden.

De fabrikant en zijn gebruiker zijn niet aansprakelijk voor schade en gemiste winst door gewijzigde of verloren gegevens, onderbreking van de bedrijfsactiviteiten, enz., die door het product of het niet mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en gemiste winst als gevolg van een bediening anders dan volgens de gebruiksaanwijzing.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
