ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ADM 70 G Flex
Αυθεντικές οδηγίες χειρισμού 70
Σήμανση στη συσκευή 70
Για την ασφάλειά σας 71
Με μια ματιά 72
Πεδίο χειρισμού 73
Τεχνικά χαρακτηριστικά 73
Οδηγίες χρήσης 74
Συντήρηση και φροντίδα 74
Υποδείξεις απόσυρσης 75
Αποκλεισμός ευθύνης 75

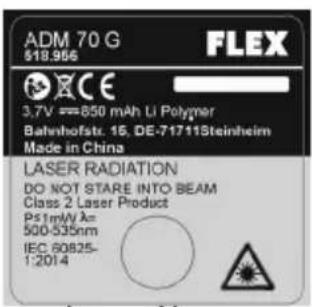

Σήμανση στη συσκευή
Προϊόν της κατηγορίας λέιζερ 2
Μέγιστη απόδοση εξόδου ≤ 1 mW
Μήκος κύματος 500-535 nm
IEC 60825-1:2014
Κατηγοριοποίηση λέιζερ
Η συσκευή αντιστοιχεί στην κατηγορία λέίζερ 2, βασιζόμενη στο πρότυπο ΙΕС 825-1/ΕΝ 60825. Το μάτι προστατεύεται από τυχαία, σύντομη ματιά στην ακτίνα λέίζερ από το αντανακλαστικό κλείσιμο προστασίας των βλεφάρων. Αυτό το αντανακλαστικό κλείσιμο των βλεφάρων μπορεί ωστόσο να επηρεαστεί αρνητικά από φάρμακα, αλκούλ ή ναρκωτικά. Οι συσκευές αυτές επιτρέπεται να χρησιμοποιούνται χωρίς περαιτέρω προφυλακτικά μέτρα, όταν έχει διασφαλιστεί, ότι η διατομή ακτίνας δεν σμικρύνεται από οπτικά όργανα. Μην κατευθύνετε την ακτίνα λείζερ σε πρόσωπα.
Ηλεκτρομαγνητική ανοχή
Παρόλο που η συσκευή πληροί τις αυστηρές απαιτήσεις των σχετικών οδηγιών, δεν μπορεί να αποκλειστεί η πιθανότητα, ότι η συσκευή
- προξενεί παρεμβολές σε άλλες συσκευές (π. χ. διατάξεις πλοήγησης αεροπλάνων) ή
- διαταράσσεται από ισχυρή ακτινοβολία, πράγμα το οποίο μπορεί να οδηγήσει σε λανθασμένο χειρισμό.
Σε αυτές τις περιπτώσεις ή σε λοιπές αμφιβολίες θα πρέπει να εκτελεστούν μετρήσεις ελέγχου.
Για την ασφάλειά σας
Αρμόζουσα χρήση
Το παρόν εργαλείο μέτρησης προορίζεται για επαγγελματική χρήση στη βιομηχανία και βιοτεχνια. Ο μετρητής αποστάσεων με λέιζερ προορίζεται για τη μέτρηση μήκους, ύψους και απόστασης καθώς και για τον υπολογισμό αποστάσεων, επιφανειων και όγκων.
Υποδείξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες, ώστε να μπορείτε να εργάζεστε με το εργαλείο μέτρησης με ασφάλεια και χωρίς κίνδυνο. Φιλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Ακατάλληλη λειτουργία χωρίς τήρηση αυτών των οδηγιών μπορεί να προκαλέσει ζημιά της συσκευής, αλλοίωση του αποτελέσματος μέτρησης ή τραυματισμούς του χρήση.
— Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα και μην κυπάζετε οι ίδιοι στην ακτινα λείζερ. Το παρον εργαλείο μέτρησης παράγει ακτινοβολία λείζερ και έτσι μπορούν να τυφλωθούν προσωπα.
— Απαγορεύεται αυστηρά να στρέφετε την ακτίνα λέιζερ σε μάτια ή άλλα μέλη του σώματος. Επιπτλέον δεν επιτρέπτεται να στρέφετε την ακτίνα λέιζερ σε επιφάνειες έντονης ανάκλασης.
— Λόγω της πλεκτρομαγνητικής ακτινοβολίας που μπορεί να παρενοχλήσει άλλες συσκευές, μη χρησιμοποιείτε τη συσκευή μετρησης σε αεροσκάφη ή κοντά σε ιατρικές συσκευές. Δεν επιτρέπεται επιπτλέον να χρησιμοποιείται σε εύφλεκτο ή εκρηκτικό περιβάλλον.
— Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμόδιο και εξειδίκευμένο προσωπτικό και χρησιψοποριείτε μόνον γνήσια ανταλλάκτικά. Ετσι διασφαλίζεται η διατήρηση της ασφαλείας του εργαλείου μέτρησης.
— Μην αφήνετε τα παιδιά να χρησιμοποιούν το εργαλείο μέτρησης χωρίς επίβλεψη. Αυτά θα μπορούσαν αθέλητα να τυφλώσουν πρόσωπα.
— Μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον επικίνδυνο για εκρηξη, στο οποίο βρισκονται εύκαυστα υγρά, αέρια ή σκόνες. Στο εργαλείο μέτρησης μπορούν να σχηματιστούν στινθήρες, από τους οποίους θα μπορούσε να αναφλεγεί η σκόνη ή οι ατμοί.
— Σε περίπτωση που χρήσιμοποιηθούν άλλες διατάξεις χειρισμου ή ευθυγραμμισης από τις εδω αναφερομενες ή άλλοι τρόποι διαδικασίας, αυτό μπορεί να οδηγήσει σε επικίνδυνη έκθεση σε ακτινοβολία.
— Μην αδρανοποιήσετε διατάξεις ασφαλείας και μην αφαιρέσετε πινακίδες υπόδειξης ή προειδοποίησης.
— Πριν τη θέση σε λειτουργία εξετάζετε τη συσκευή για ορατές ζημιές. Μη θέτετε σε λειτουργία χαλασμένες συσκευές.
— Σε περίπτωση χρήσης σκάλας αποφεύγετε αφύσικες στάσεις του σώματός σας. Φροντίζετε να έχετε σταθερή θέση και συνεχή ισορροπία.
el
3 Φ α κ ό ζ λ ή ψ η ζ
4 Παράθυρο εξόδου λέιζερ
5 Κάλυμμα θήκης μπαταρίας
6 Σπείρωμα τριπόδου ¼"
7 Προειδοποιητική πινακίδα λέιζερ
8 Y π o δ o x ή θ η λ i á s μ
9 K α λ ω δ 1 o φ ό ρ τ 1 σ η ζ
10 Μπαταρία

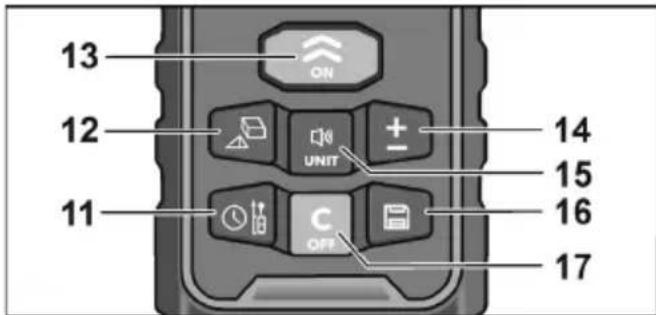

Πεδίο χειρισμού
12 Επιφάνεια/όγκος/πυθαγόρεια μέτρηση
13 Ενεργοποίηση/μέτρηση
Πλήκτρο επιλογής για διάφορες λειτουργίες
14 Προσθήκη/αφαίρεση
15 Μονάδα/ηχητικό σήμα
16 Πλήκτρο αποθήκευσης
17 Πλήκτρο απενεργοποίησης/διαγραφή
Τεχνικά χαρακτηριστικά
| Μετρητής απόστασης με λέιζερ ADM70 G / ADM100 G | |
| Ορατή δίοδος λέιζερ 500~535 nm | |
| Κατηγορία λέιζερ 2 | |
| Εύρος μέτρησης * 0,05–70 m / 0,05–100 | m |
| Ακρίβεια * ± 3 mm | |
| Επαναφορτιζόμενη μπαταρία λιθίου-πολυμερούς/μπαταρία | 1x850 mAh / 3xAAA1,5 V |
| Διάρκεια λειτουργίας | |
| Επιμέρους μετρήσεις (αριθμός) ≤ 8000 | |
| Αυταπενεργοποίηση | |
| – Ακτίνα λέιζερ | 20 s |
| – Εργαλείο μέτρησης | 150 s |
| Εύρος θερμοκρασίας | |
| – για λειτουργία | 0 °C ... 40 °C |
| – για αποθήκευση | -20 °C ... 60 °C |
| Βάρος (με μπαταρίες) 0,147 kg | |
* Σε μη ευνοϊκές συνθήκες (ισχυρή ηλιακή αντινοβολία, αντανακλώσες επιφανειες) το εύρος μέτρησης μπορεί να είναι μικρότερο. Συνισταται ή χρηση πίνακα στοχου λείζερ. ΑΑποκλίσεις επάνω ή κάτω από τις αναφερόμενες περιοχές θερμοκρασιών περιλαμβάνονται ομοίως στις μη ευνοϊκές συνθήκες και μπορεί να αλλοιώσουν τις μετρησεις.
Οδηγίες χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
- Μην κατευθύνετε την ακτίνα λέιζερ σε πρόσωπα ή ζώα.
— Μην κυττάζετε στην ακτίνα λέιζερ.
- Μη φέρνετε οπτικά όργανα στην πορεία της ακτίνας.
Το παρόν εργαλείο μέτρησης παράγει ακτινοβολία λέιζερ και έτσι μπορούν να τυφλωθούν πρόσωπα.
ΠΡΟΣΟΧΗ!
— Μη χρησιμοποιείτε το εργαλείο μέτρησης σε υγρό περιβάλλον ούτε σε περιβάλλον με σκονη ή άμμο. Είναι δυνατές ζημιές σε μέρη της συσκευής.
— Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
— Σε περίπτωση χρήσης ανταπτόρων και τριπόδων διασφαλίστε, ότι η συσκευή είναι γερά βιδωμένη.
Τα σημαντικότερα βήματα χειρισμού επεξηγούνται στις σελίδες με τις εικόνες στο τέλος αυτών των οδηγιών.
Βλέπε από τη σελίδα 125
Φόρτιση επαναφορτιζόμενης μπαταρίας με καλώδιο USB ή τοποθέτηση μπαταριών....125
Ενεργοποίηση και απενεργοποίηση της συσκευής ......128
Ρύθμιση μονάδας μέτρησης 130
Επιλογή σημείου αναφοράς 132
Ρύθμιση τρόπου μέτρησης 135
Μέτρηση μήκους 138
Μέτρηση επιφάνειας 140
Μέτρηση όγκου και επιφάνειας τοίχων 142
Απλό Πυθαγόρειο θεώρημα 149
Διπλό Πυθαγόρειο θεώρήμα 152
Μέτρηση διαρκείας / Μέτρηση μεγίστου/ελαχίστου...... 156
Πρόσθεση και αφαίρεση 158
'Ελεγχος της ακρίβειας 161
Συντήρηση και φροντίδα
Προσέξτε τις ακόλουθες υποδείξεις:
- Μεταχειρίζεστε το εργαλείο μέτρησης προσεκτικά και προστατεύετέ το από χτυπήματα, κραδασμούς, ακραίες θερμοκρασίες.
- Μην αγγίζετε με τα δάχτυλα τον φακό του δέκτη.
- Για τον καθαρισμό χρησιμοποιείτε μόνον ένα μαλακό, στεγνό πανί.
- Όταν δεν χρησιμοποιείται το εργαλείο μέτρησης, πρέπει να φυλάσσεται στη θήκη ζώνης.
- Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμοδίο και εξειδικευμένο προσωπικό και χρησιμοποιείτε μόνον γνήσια ανταλλακτικά.
Έτσι διασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου μέτρησης.
Υποδείξεις απόσυρσης
Όχι για χώρες της Ευρωπαϊκής Ένωσης: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και
την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.
Επανάκτηση πρώτων υλών αντί για απόσυρση σκουπιδιών.
Η συσκευή, τα εξαρτήματα και η συσκευασία θα
πρέπει να οδηγηθούν σε φιλική προς το περιβάλλον επαναξιοποίηση.
Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.
ΥΠΟΔΕΙΞΗ
Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!
Αποκλεισμός ευθύνης
Ο χρήστης του παρόντος προϊόντος προτρέπεται να τηρεί ακριβώς τις οδηγίες των οδηγιών χειρισμού. Ολες οι συσκευές έχουν ελεγχθεί με ακρίβεια πριν την παράδοση.
Ο χρήστης θα πρέπει ωστόσο να πεισθεί πριν από κάθε εφαρμογή για την ακρίβεια της συσκευής.
Ο κατασκέυαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για εσφαλμένη ή εκ προθέσεως λανθασμένη χρήση καθώς και για επακόλουθες ζημίες και διαφυγόντα κερδη που απορρέουν από αυτή.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για επακόλουθες ζημιές και διαφυγόντα κέρδη από φυσικές καταστροφές όπως π.χ. σεισμός, ανεμοθύελλα, πλημμύρα κτλ. καθώς και πυρκαγιά, απύχημα, επεμβάσεις τρίτων ή χρήση εκτός των συνήθων τομέων εφαρμογής.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγοντα κέρδη από αλλαγμένα ή χαμένα δεδομενα, διακοπή της λειτουργίας της επιχείρησης κτλ., που προξενήθηκαν από το προϊόν ή από μη δυνατη χρήση του προϊόντος.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές και διαφυγόντα κέρδη που απορρέον από χειρισμό μη σύμφωνο προς τις οδηγίες.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
