ADM 70 G - Diaľkomer Flex - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma ADM 70 G Flex vo formáte PDF.
Otázky používateľov k ADM 70 G Flex
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Diaľkomer vo formáte PDF zadarmo! Nájdite svoj návod ADM 70 G - Flex a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ADM 70 G značky Flex.
NÁVOD NA OBSLUHU ADM 70 G Flex

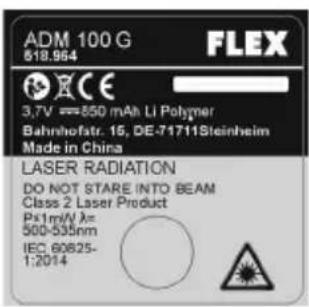

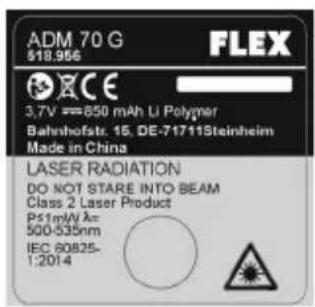

Označenie na prístroji
Laserový výrobok triedy 2
Maximálny výstupný výkon ≤ 1 mW
Vlnová dlžka 500-535 nm
IEC 60825-1:2014
Klasifikácia laseru
pohlade do laserového žiarenia chránené reflexným
zatvorením očného viečka. Tento ochranný reflex očného
viečka však môže byť narušený medikamentmi, alkoholom
alebo drogami. Tieto prístroje sa smú používat' bez d'alšieho
ochranného opatrenia, ak je zabezpečené, že žiadne optické prístroje nezmenšujú prierez lúča.
Nesmerujte laserový lúč na osoby.
Hoci prístroj spína prisne požiadavky príslušných smerníc, nemožno vylúčit' možnost', že prístroj
- môže rušit' iné prístroje (napr. navigačné zariadenia lietadiel) alebo
- bude rušený silným žiarením, čo môže spôsobit' chybnú operáciu.
V týchto prípadoch alebo pri iných neistotách by sa mali vykonávat' kontrolné merania.
Tento merací prístroj je určený na živnostenské nasadenie v priemysle a remeslníctve.
Laserový merač vzdialenosti je určený na meranie dížok, výšok a odstupov, ako aj pre stanovenie odstupov, plôch a objemov.
Bezpečnostné úpozornenia
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny, aby ste mohli s meracím prístrojom bez ohrozenia a spolahlivo pracovat'. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie. Neodborná prevádzka pri nerešpektovaní tohto návodu môže viest' k poškodeniu prístroja, k ovplyvneniu výsledku merania alebo k poraneniu používateľa.
— Nesmerujte laserový lúč na osoby alebo zvieratá, ani sami sa nepozerajte do laserového lúča. Tento merací prístroj vytvára laserové žiarenie, mohlo by dôjst'k oslepeniu osôb.
- Je prisne zakázané mierit' laserový lúč na oči alebo iné časti tela. ďalej je neprípustné mierit' laserový lúč na silno reflexné povrchy.
— Na základe elektromagnetického žiarenia, ktoré môže rušit' iné zariadenia, nepoužívajte merací prístroj v lietadlách alebo v blízkosti zdravotníckych zariadení. Okrem toho sa nesmie používat' v horlavom alebo výbušnom prostredí.
— Merací prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý použiva originálne náhradné diely. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
— Nenechajte deti používat' merací prístroj bez dozoru. Mohli by neúmyselne oslepit' iné osoby.
— Nepracujte s meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horlavé kvapaliny, plyny alebo prach. V meracom prístroji sa môžu vytvárat'iskry, ktoré by mohli prach alebo výpary zapálit'.
— Pokiał budú použité iné ako tu uvedené ovládacie alebo nastavovacie zariadenia alebo budú vykonané iné postupy, môže to mat' za následok nebezpečnú expozíciu žiarením.
— Nevyradujte z činnosti žiadne bezpečnostné zariadenia a neodstraňujte žiadne informačné a výstražné štítky.
— Pred uvedením do prevádzky skontrolujte prístroj na viditelné poškodenia. Poškodené prístroje neuvádzajte do prevádzky.
— Pri použití na rebríku sa vyhnite abnormálnemu držaniu tela. Postarajte sa stabilný postoj a trvalú rovnováhu.

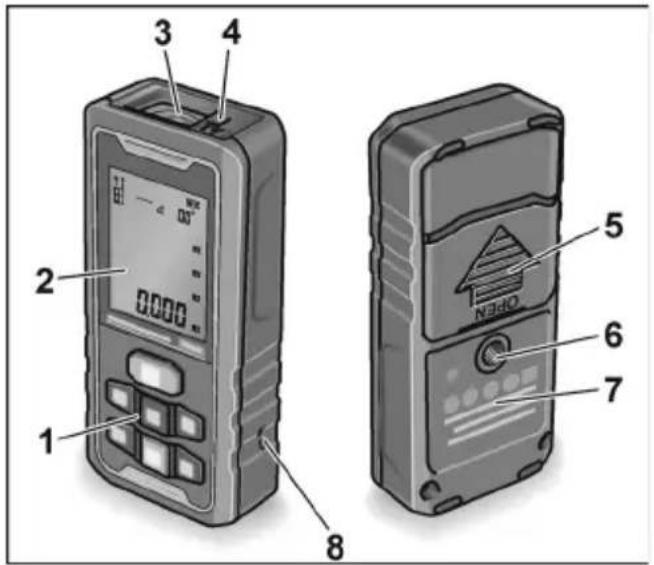

Na prvý pohlad
Tlačidlo výberu pre rôzne postupy
14 Pripočítanie/odpočítanie
15 Jednotka/zvukový signál
16 Tlačidlo Pamät'
17 Tlačidlo vypnutia/vymazanie
Technické údaje
Laserový merač vzdialenosti ADM70 G / ADM100 G
– laserový lúč 20 s – merací prístroj 150 s
Rozsah teploty
- pre prevádzku 0 °C ... 40 °C - pre skladovanie -20 °C ... 60 °C
* Pri nepriaznivých podmienkach (silné slnečné žiarenie, reflexné povrchy) môže byt rozsah merania menší. Odporúča sa použitie cielovej tabulky pre lasery. Odchýlky nad alebo pod uvedenými teplotnými rozsahmi patria takisto k nevhodným podmienkam a môžu skreslit merania.
Návod na použitie
VAROVANIE!
— Nesmerujte laserový lúč na osoby alebo zvieratá.
— Nepozerájte sa do laserového lúča.
— Neumiestňujte do dráhy lúča žiadne optické prístroje.
Tento merací prístroj vytvára laserové žiarenie, mohlo by dôjst' k oslepeniu osôb.
POZOR!
— Nepoužívajte merací prístroj vo vlhkom, prašnom alebo piesčitom prostredí. Sú možné poškodenia komponentov prístroja.
— Ked' prístroj prenesiete z velmi studeného prostredia do teplého, alebo naopak, mali by ste ho pred použitím nechat' aklimatizovat'.
— Pri použití adaptérov a statívov zaistite, že je prístroj pevne priskrutkovaný.
Najdôležitejšie obslužné kroky budú vysvetlené na konci tohto návodu na obrázkových stránkach. Pozri od stránky 125.
Nabíjanie akumulátora USB káblom alebo vložením batéri 125
Zapnutie a vypnutie prístroja ....128
Nastavenie mernej jednotky 130
Výber referenčného bodu 132
Nastavenie režimu merania 135
Meranie dížky 138
Meranie plochy 140
Meranie objemu a plochy steny 142
Dodržujte nasledujúce pokyny:
- Zaobchádzajte s meracím prístrojom opatrne a chráně ho pred nárazmi, vibráciami a extrémnymi teplotami.
- Na čistenie používajte len mäkkú, suchú handričku.
- Pri nepoužívaní uložte merací prístroj do puzdra na opasok.
- Merací prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné diely. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.
Len pre krajiny EÚ: Nevyhadzujte elektrické náradie do domového odpadu! V súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení a jej realizácie do národného práva sa použité elektrické
náradie musí zhromažďovat’ oddelene a dodávat’ do ekologickej recyklácie.
Získavanie surovín namiesto likvidácie odpadu. Prístroj, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plastové diely sú označené na recykláciu podla druhu.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Vylúčenie zodpovednosti
Užívatel tohto výrobku sa nabáda k tomu, aby exaktne dodržiaval pokyny v návode na obsluhu. Všetky prístroje boli pred expedíciou čo najpresnejšie preskúšané. Napriek tomu by sa mal užívatel pred každym použitím presvedčit’ o presnosti prístroja.
Výrobca a jeho zástupca nenesú žiadnu zodpovednost' za chybné alebo úmyselne nesprávne použitie, ako aj eventuálne z toho vyplývajúce následné škody a ušlý zisk.
Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za následné škody a ušlý zisk spôsobené prírodnými katastrofami, ako napr. zemetrasenie, búrky, povodeň atd., ako aj oheň, nehoda, zásahy tretích osôb alebo použitím mimo obvyklé oblasti nasadenia.
Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody a ušlý zisk vplyvom zmenených alebo stratených údajov, preušenie obchodnej činnosti atdľ, ktoré boli spôsobené výrobkom alebo nemožnost’ou použitia výrobku.
Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody a ušlý zisk vyplývajúce z obsluhy, ktorá nezodpovedá návodu. Výrobca a jeho zástupca nenučia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
