ADM 30 smart - Dalmierz Flex - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy
Marka	Flex
Model	ADM 30 smart
Klasa lasera	2
Długość fali	670 nm
Zakres pomiaru	0,03 do 30 m
Dokładność	± 3 mm
Zasilanie	Akumulator Li-Polymer 180 mAh/3,7 V
Waga	0,38 kg
Ładowanie	USB (wtyczka i kabel w zestawie)
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 60 °C
Maksymalna liczba pomiarów	3000
Funkcje	Pomiar długości, wysokości, odchyleń, powierzchni, pomiar ciągły
Ekran	Wbudowany wyświetlacz
Sygnał dźwiękowy	Tak, włączany/wyłączany
Podświetlenie	Tak, włączane/wyłączane
Punkt odniesienia	Regulowany
Jednostka miary	Regulowana (m, ft, in, itd.)
Czyszczenie	Miękka, sucha ściereczka
Bezpieczeństwo	Nie kierować wiązki w oczy
Możliwość naprawy	Powierzyć autoryzowanemu warsztatowi, oryginalne części
Utylizacja	Recykling zgodnie z dyrektywą UE, nie wyrzucać do odpadów domowych

Często zadawane pytania - ADM 30 smart Flex

Jak włączyć i wyłączyć dalmierz ADM 30 smart?

Aby włączyć urządzenie, naciśnij przycisk ON. Aby je wyłączyć, naciśnij przycisk C/OFF. Urządzenie wyłącza się również automatycznie po okresie bezczynności.

Jak naładować akumulator Flex ADM 30 smart?

Podłącz dołączony kabel USB do gniazda ładowania USB znajdującego się na urządzeniu, a następnie podłącz drugi koniec do standardowej ładowarki USB. Akumulator Li-Polymer 180 mAh ładuje się w pełni w ciągu kilku godzin. Zaleca się pełne naładowanie akumulatora przed pierwszym użyciem.

Jaki jest maksymalny zasięg pomiaru?

Zakres pomiaru wynosi od 0,03 do 30 metrów. Jednak w niekorzystnych warunkach (silne nasłonecznienie, powierzchnie odblaskowe) zasięg może być zmniejszony. Zaleca się użycie opcjonalnej tarczy celowniczej laserowej w celu poprawy dokładności.

Jak sprawdzić dokładność mojego dalmierza?

Zaleca się regularne sprawdzanie dokładności. Kroki opisano od strony 140 instrukcji. Jeśli dokładność wykracza poza tolerancje, przekaż urządzenie do autoryzowanego serwisu producenta.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź, czy akumulator jest naładowany. Podłącz ładowarkę USB i odczekaj kilka minut. Jeśli urządzenie nadal się nie włącza, skontaktuj się z autoryzowanym serwisem.

Czy mogę używać urządzenia na drabinie?

Tak, ale należy zachować stabilną postawę i utrzymywać równowagę. Unikaj nienaturalnych pozycji i zabezpiecz drabinę. Dalmierz jest lekki (0,38 kg) i łatwy w obsłudze.

Jak wyczyścić soczewkę i urządzenie?

Do czyszczenia zewnętrznych części używaj miękkiej, suchej ściereczki. Nie dotykaj soczewki odbiornika palcami. Nigdy nie używaj płynów ani ściernych środków czyszczących.

Czy urządzenie jest wodoodporne?

Nie, dalmierz ADM 30 smart nie jest wodoodporny. Nigdy nie zanurzaj go w wodzie ani innych płynach. Przechowuj w suchym miejscu.

Jak zmienić jednostkę miary?

Sprawdź stronę 126 instrukcji. Użyj przycisku mode, aby przejrzeć opcje i wybrać żądaną jednostkę (metry, stopy, cale itd.).

Co zrobić w przypadku awarii?

Nie próbuj samodzielnie naprawiać urządzenia. Zleć to wyłącznie wykwalifikowanemu personelowi używającemu oryginalnych części zamiennych. Skontaktuj się z autoryzowanym warsztatem producenta.

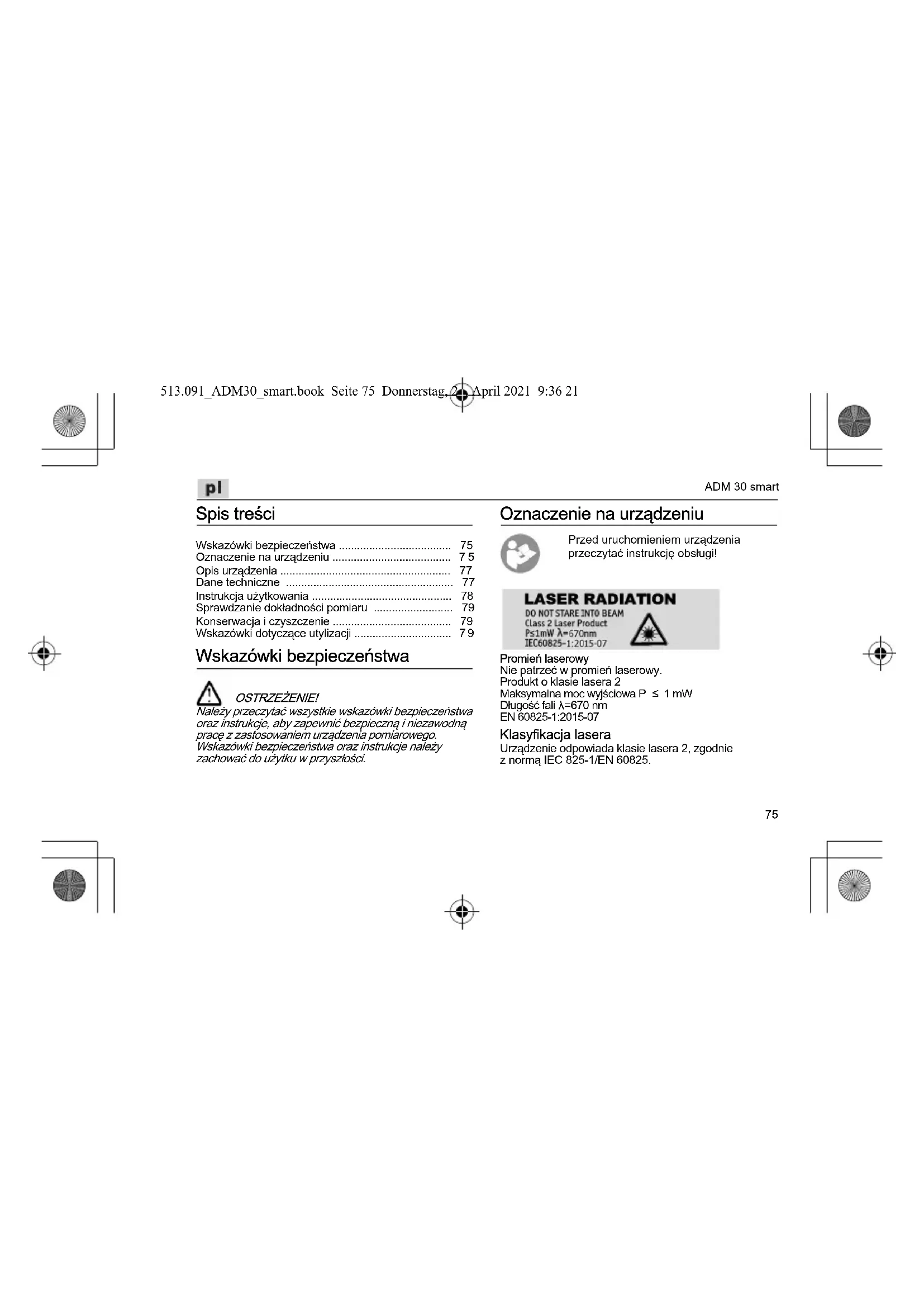

INSTRUKCJA OBSŁUGI ADM 30 smart Flex

Wskazówki bezpieczeństwa 75

Oznaczenie na urządzeniu 75

Opis urządzenia 77

Dane techniczne 77

Instrukcja użytkowania 78

Sprawdzanie dokładności pomiaru 79

Konserwacja i czyszczenie 79

Wskazówki dotyczące utylizacji 79

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Należy przeczytać wszystkie wskazówki bezpieczeństwa oraz instrukcje, aby zapewnić bezpieczną i niezawodną pracę z zastosowaniem urządzenia pomiarowego. Wskazówki bezpieczeństwa oraz instrukcje należy zachować do użytku w przyszłości.

Oznaczenie na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

LASER RADIATION

DO NOT STARE INTO BEAM

Nie patrzeć w promień laserowy.

Produkt o klasie lasera 2

Maksymalna moc wyjściowa P ≤ 1 mW

Długość fali λ=670 nm

EN 60825-1:2015-07

Klasyfikacja lasera

Urządzenie odpowiada klasie lasera 2, zgodnie z normą IEC 825-1/EN 60825.

513.091 ADM30 smart.book Seite 76 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

pl

Zastosowanie zgodne z przeznaczeniem

Niniejsze urządzenie pomiarowe jest przeznaczone do użytku profesjonalnego w przemyśle i rzemiośle.

Dalmierz laserowy jest przeznaczony do mierzenia długości, wysokości i odległości, jak również do ustalania wymiarów powierzchni.

Dalmierz laserowy

– Promienia laserowego nie wolno kierować na osoby lub zwierzęta, ani nie patrzeć wprost w promień lasera. Niniejsze urządzenie pomiarowe wytwarza promieniowanie laserowe, które może spowodować oślepienie.
– Wszelkie naprawy urządzenia pomiarowego należy zlecać uprawnionym wykwalifikowanym specjalistom, a naprawy należy wykonywać tylko z użyciem oryginalnych części zamiennych. W taki sposób można zapewnić bezpieczeństwo użytkowania urządzenia pomiarowego.
– Nie wolno pozwalać dzieciom na używanie urządzenia pomiarowego bez nadzoru. Mogą one nieumyślnie oślepiąć ludzi.

– Nie należy używać tego urządzenia pomiarowego w otoczeniach zagrożonych wybuchem, w których znajdują się palne ciecze, gazy lub pyły. W urządzeniu pomiarowym mogą powstawać iskry, które spowodują zapłon pyków lub oparów.
– Użycie innych, niż wskazane tutaj, narzędzi obsługi lub regulacji, lub też zastosowanie innych sposobów postępowania może doprowadzić do emisji niebezpiecznego promieniowania.
– Nie wolno wyłącać urządzeń zabezpieczających ani usuwać tabliczek ze wskazówkami i ostrzeżeniami.
– Przed każdym użyciem urządzenia sprawdzić, czy nie wykazuje ono widocznych uszkodzeń. Nie wolno eksploatować uszkodzonych urządzeń.
– W przypadku obsługi urządzenia na drabinach unikać nienormalnej postawy ciała. Zapewniać zawsze bezpieczną postawę i stałą równowagę.

513.091 ADM30 smart.book Seite 77 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

pl

ADM 30 smart

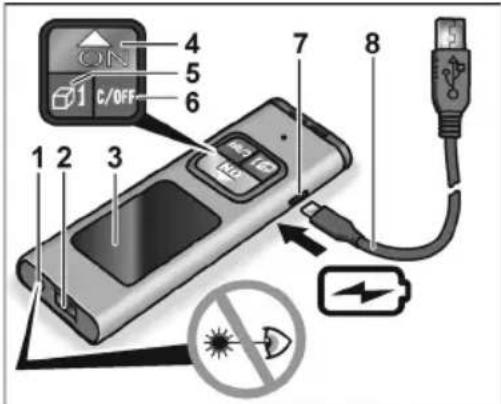

Opis urządzenia

ON C/OFF 1 2 3 7 8 1 5 6

1 Okienko wyjścia promienia laserowego
2 Soczewka odbiomika
3 Wyświetlacz
4 Przycisk wł./Przycisk pomiarowy/Tryb
5 Pzycisk Tryb
6 Przycisk wył.
7 Gniazdo USB do ładowania
8 Przewód USB do ładowania

Dane techniczne

Dalmierz laserowy ADM 30 smart

Widoczna dioda laserowa 670 nm

Klasa lasera 2

Zakres pomiarowy * 0,03–30 m

Dokładność * ± 3 mm

Pojedyncze pomiary (liczba) ≤ 3000

Zakres temperatury

- podczas pracy 0 °C ... 40 °C - podczas przechowania -20 °C ... 60 °C

513.091 ADM30 smart.book Seite 78 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

ADM 30 smart

pl

Dalmierz laserowyADM 30 smart

Akumulator litowo-polimerowy 180 mAh/3,7 V

Waga 0,38 kg

* Przy niekorzystnych warunkach (silnie promieniowanie słoneczne, reflektujące powierzchnie) zakres pomiaru może być mniejszy. Zaleca się zastosowanie laserowej tarczy celowniczej (opcjonalnie).

Instrukcja użytkowania

OSTRZEŻENIE!

- Promienia laserowego nie wolno kierować na osoby ani zwierzęta.

– Nie patrzeć wprost w promień lasera.

– Nie umieszczać żadnych przyrządów optycznych na drodze promienia laserowego.

Niniejsze urządzenie pomiarowe wytwarza promieniowanie laserowe, które może oślepiać ludzi.

WSKAZÓWKA

Po dostarczeniu akumulator naładowany jest tylko częściowo. Przed pierwszym użyciem należy naładować akumulator.

Najważniejsze etapy obsługi zostały objaśnione za pomocą rysunków na stronach, które znajdują się na końcu niniejszej instrukcji.

Patrz od strony 124.

Włączanie i wyłączanie urządzenia 124

Nastawianie jednostki pomiarowej 126

Wybór punktu odniesienia 128

Nastawianie modusu pomiarowego 130

Pomiar długosci 132 Pomiar singly 134

Pomiar ciągry 134 Właczenia i wyłączenia sygnału dźwiękowego 136

Włączanie i wyłązczanie sygnału dźwiękowego ... 138 Właczanie/wyłączanie oświetlenia .... 138

Sprawdzenie dokładności pomiaru 140

513.091 ADM30 smart.book Seite 79 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

pl

ADM 30 smart

Sprawdzanie dokładności pomiaru

Zaleca się regularne sprawdzanie urządzenia w celu zapewnienia stałej dokładności pomiaru.

W przypadku odchyleń dokładności przekraczających dopuszczalny zakres tolerancji, należy przekazać urządzenie do warsztatu serwisowego, który posiada autoryzację producenta.

Regulacje urządzenia należy zlecać tylko i wyłącznie uprawnionym specjalistom, posiadającym odpowiednią autoryzację.

Kroki konieczne w celu sprawdzenia dokładności pomiaru zostały objaśnione na końcu niniejszej instrukcji, na stronach z rysunkami. Patrz od strony 140.

Konserwacja i czyszczenie

Przestrzegać następujących wskazówek

– Urządzenie pomiarowe należy traktować z ostrożnością i chronić je przed wstrząsami, drganiami, skrajnymi temperaturami.
- Nie dotykać soczewki odbiomika palcami.
– Do czyszczenia używać tylko miękkiej, suchej ściereczki.

– Nigdy nie zanurzać urządzenia pomiarowego w wodzie lub innych cieczach.
– Przechowywać urządzenie pomiarowe w suchym miejscu.
– Wszelkie naprawy urządzenia pomiarowego należy zlecać uprawnionym wykwalifikowanym specjalistom, a naprawy należy wykonywać tylko z użyciem oryginalnych części zamiennych. W taki sposób można zapewnić bezpieczeństwo użytkowania urządzenia pomiarowego.

Wskazówki dotyczące utylizacji

Dotyczy tylko krajów UE: Urządzeń elektrycznych nie należy wyrzucać wraz z odpadami z gospodarstwa domowego!

Zgodnie z dyrektywą Uni Europejskiej 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej zastosowaniem do prawa krajowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

513.091 ADM30 smart.book Seite 80 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

ADM 30 smart

pl

Odzyskiwanie surowców zamiast utylizacji odpadów.

Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiażenia gatunkowo czystego recyclingu.

OSTRZEŻENIE!

Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów. Dotyczy tylko krajów UE: Zgodnie z dyrektywą 2006/66/WE zepsute i zużyte akumulatory/baterie muszą zostać poddane procesowi utylizacji (recycling).

WSKAZÓWKA

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu!
