ADM 30 smart - Atstumo matuoklis Flex - Nemokama naudojimo instrukcija

Gaminio tipas	Lazerinis nuotolio matuoklis
Prekės ženklas	Flex
Modelis	ADM 30 smart
Lazerio klasė	2
Bangos ilgis	670 nm
Matavimo diapazonas	0,03 iki 30 m
Tikslumas	± 3 mm
Maitinimas	Li-Polimerinė baterija 180 mAh/3,7 V
Svoris	0,38 kg
Įkrovimas	USB (kištukas ir kabelis pateikiami)
Darbo temperatūra	0 °C iki 40 °C
Laikymo temperatūra	-20 °C iki 60 °C
Maksimalus matavimų skaičius	3000
Funkcijos	Ilgių, aukščių, nuokrypių, plotų matavimas, nuolatinis matavimas
Ekranas	Integruotas ekranas
Garsinis signalas	Taip, įjungiamas/išjungiamas
Apšvietimas	Taip, įjungiamas/išjungiamas
Atskaitos taškas	Reguliuojamas
Matavimo vienetas	Reguliuojamas (m, ft, in ir kt.)
Valymas	Minkšta sausa šluoste
Sauga	Nenukreipkite spindulio į akis
Remontas	Patikėkite įgaliotam servisui, originalios dalys
Išmetimas	Perdirbimas pagal ES direktyvą, neišmeskite su buitinėmis atliekomis

Dažnai užduodami klausimai - ADM 30 smart Flex

Kaip įjungti ir išjungti ADM 30 smart nuotolio matuoklį?

Norėdami įjungti prietaisą, paspauskite ON mygtuką. Norėdami išjungti, paspauskite C/OFF mygtuką. Prietaisas taip pat išsijungia automatiškai po neveiklumo laikotarpio.

Kaip įkrauti Flex ADM 30 smart bateriją?

Prijunkite pateiktą USB kabelį prie USB įkrovimo lizdo ant prietaiso, o kitą galą įjunkite į standartinį USB įkroviklį. Li-Polimerinė 180 mAh baterija visiškai įkraunama per kelias valandas. Prieš pirmą naudojimą rekomenduojama visiškai įkrauti bateriją.

Koks maksimalus matavimo atstumas?

Matavimo diapazonas yra nuo 0,03 iki 30 metrų. Tačiau nepalankiomis sąlygomis (stipri saulė, atspindintys paviršiai) atstumas gali sumažėti. Tikslumui pagerinti rekomenduojama naudoti pasirenkamą lazerinį taikinį.

Kaip patikrinti mano nuotolio matuoklio tikslumą?

Rekomenduojama reguliariai tikrinti tikslumą. Veiksmai aprašyti nuo 140 puslapio instrukcijoje. Jei tikslumas viršija leistinas nuokrypas, perduokite prietaisą gamintojo įgaliotam serviso centrui.

Ką daryti, jei prietaisas neįsijungia?

Pirmiausia patikrinkite, ar baterija įkrauta. Prijunkite USB įkroviklį ir palaukite kelias minutes. Jei prietaisas vis tiek neįsijungia, kreipkitės į įgaliotą serviso centrą.

Ar galiu naudoti prietaisą ant kopėčių?

Taip, tačiau įsitikinkite, kad stovite stabiliai ir išlaikote pusiausvyrą. Venkite neįprastų padėčių ir užtikrinkite kopėčių saugumą. Nuotolio matuoklis yra lengvas (0,38 kg) ir lengvai valdomas.

Kaip išvalyti lęšį ir prietaisą?

Išorei valyti naudokite minkštą sausą šluostę. Nelieskite imtuvo lęšio pirštais. Niekada nenaudokite skysčių ar abrazyvinių valiklių.

Ar prietaisas atsparus vandeniui?

Ne, ADM 30 smart nuotolio matuoklis nėra atsparus vandeniui. Niekada nepanardinkite jo į vandenį ar kitą skystį. Laikykite sausoje vietoje.

Kaip pakeisti matavimo vienetą?

Žr. instrukcijos 126 puslapį. Naudokite mode mygtuką, kad peržiūrėtumėte parinktis ir pasirinktumėte norimą vienetą (metrai, pėdos, coliai ir kt.).

Ką daryti sugedus?

Nebandykite taisyti prietaiso patys. Perduokite jį tik specialistams ir kvalifikuotam personalui, naudojančiam originalias atsargines dalis. Kreipkitės į gamintojo įgaliotą serviso centrą.

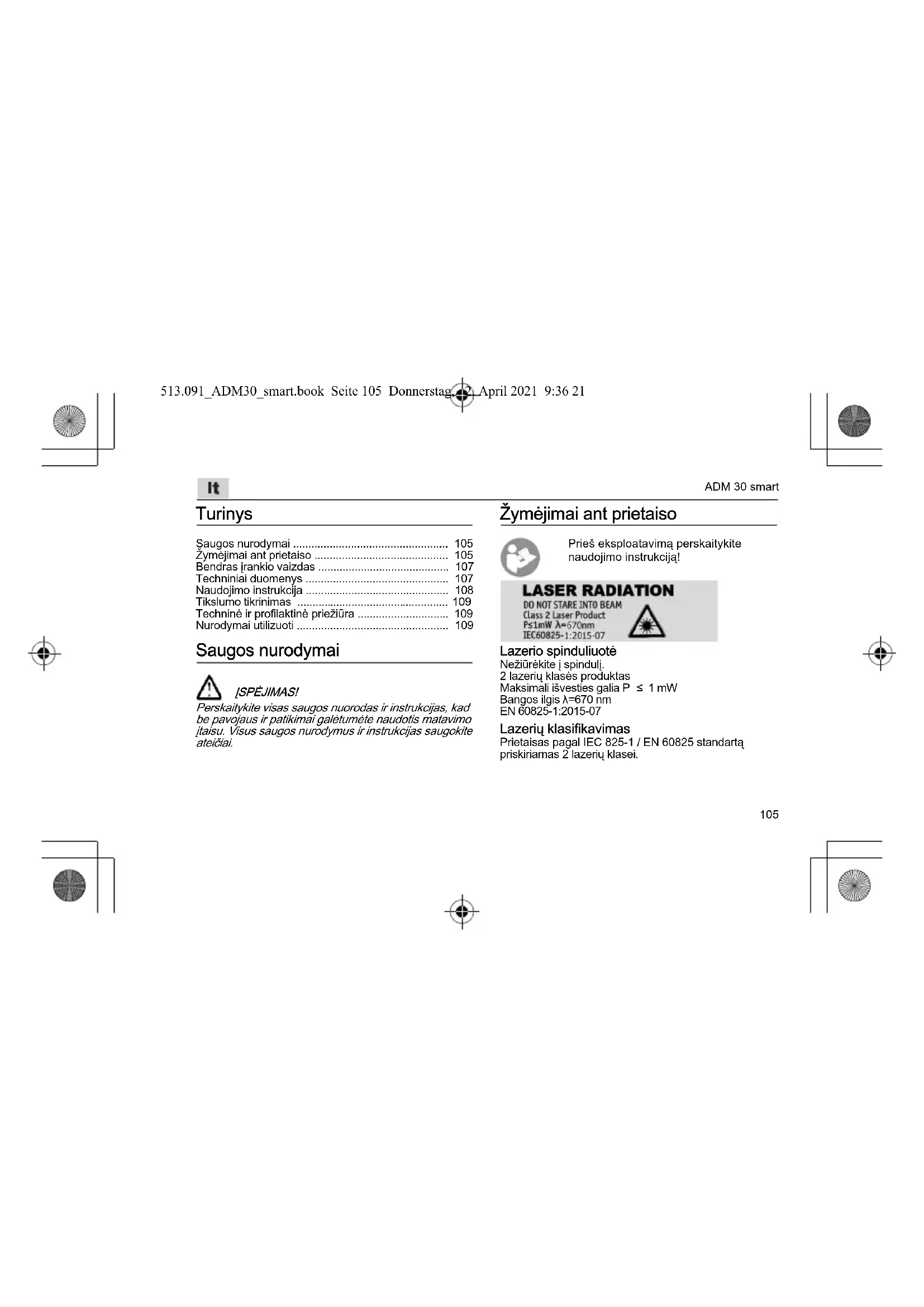

NAUDOJIMO INSTRUKCIJA ADM 30 smart Flex

Saugos nurodymai 105
Žymėjimai ant prietaiso 105
Bendras jrankio vaizdas 107
Techniniai duomenys 107
Naudojimo instrukcija 108
Tikslumo tikrinimas 109
Techninė ir profilaktinė priežiūra 109
Nurodymai utilizuoti 109

Saugos nurodymai

ISPÉJIMAS!

Perskaitykite visas saugos nuorodas ir instrukcijas, kad be pavõjaus ir patikimai galėtumėte naudotis matavimo įtaisu. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Žymėjimai ant prietaiso

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

LASER RADIATION

DO NOT STARE INTO BEAM

Lazerio spinduliuotė

Nežiūrėkite i spindulį.

2 lazerių klasės produktas

Maksimali išvesties galia P ≤ 1 mW

Bangos ilgis λ=670 nm

EN 60825-1:2015-07

Lazerių klasifikavimas

Prietaisas pagal IEC 825-1 / EN 60825 standarta

priskiriamas 2 lazerių klasei.

513.091 ADM30 smart.book Seite 106 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

It

Naudojimas pagal paskirti

Šis matavimo prietaisas skirtas profesiniam naudojimui pramonėje ir versle. Lazerinis nuotolio matuoklis yra skirtas matuoti ilgį, aukšti ir atstumą bei nustatyti paviršių matmenis.

Lazerinis nuotolio matuoklis

– Nenukreipkite lazerio spindulio i žmones arba gyvūnus ir nežiūrėkite tiesiai i lazerio spindulį patys. Sis matavimo įtaisas suformuoja lazerio spindulį, kuris gali akinti žmones.
- Matavimo įtaisą remontuoti patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad matavimo įtaisas išliks saugus.
– Neleiskite matavimo įtaisu be priežiūros naudotis vaikams. Jie gali netyčia apakinti žmones.
- Nedirbkite su matavimo įtaisu galimai sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Matavimo įtaise gali kilti kibirkščių, kurios uždegtų dulkes arba garus.
- Jei naudojami kitokie nei čia nurodyti valdymo arba derinimo irenginiai arba vykdomos kitokios procedūros, tai gali sukelti pavojingą spinduliuotės poveiki.

• Neužblokuokite saugos jrenginių ir nepašalinkite nurodomuju ir įspėjamuju lentelių.
  – Prieš pradėdami darbą apžiūrėkite prietaisą, ar nėra matomų pažeidimų. Apgadintų prietaisų naudoti negalima.
  – Atlikdami darbus ant kopėčių, venkite nejprastos kūno padėties. Pasirūpinkite patikimu stabilumu ir nuolatine pusiausvyra.

106

513.091 ADM30 smart.book Seite 107 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

It

ADM 30 smart

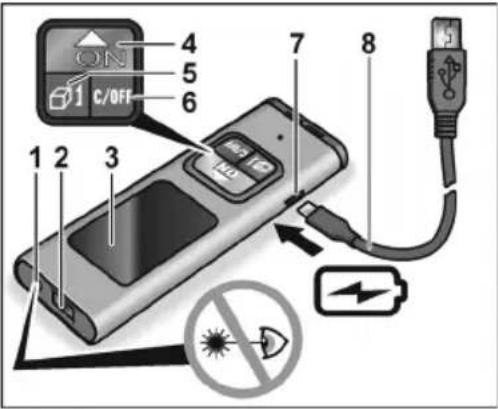

Bendras jrankio vaizdas

ON 4 5 1 C/OFF 6 7 8 1 2 3 No Battery

1 Lazerio išspinduliavimo langelis
2 P r i è m i m o l e š i s
3 Ekranas
4 ljungimo mygtukas/Matavimo mygtukas/Režimas
5 Režimo mygtukas
6 lšjungimo mygtukas
7 USB krovimo lizdas
8 USB krovimo laidas

Techniniai duomenys

Lazerinis nuotolio matuoklis ADM 30 smart

Matomas lazerinis diodas 670 nm

Lazerio klasé 2

Matavimo diapazonas * 0,03–30 m

Tikslumas * ± 3 mm

Atskiri matavimai (skaičius) ≤ 3000

Temperatūros diapazonas

-darbui 0°C ... 40°C -sandéliavimui -20°C ... 60°C

513.091 ADM30 smart.book Seite 108 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

It

Lazerinis nuotolio matuoklis ADM 30 smart

Ličio polimerų akumuliatorius 180 mAh/3,7 V

Masè 0,38 kg

* Nepalankiomis sąlygomis (esant stipriai saulės apšvietai, atspindintiems paviršiams) matavimo diapazonas gali būti mažesnis. Rekomenduojama naudoti lazerio taikinio lentelę (jsigyjama papildomai).

Naudojimo instrukcija

ISPÉJIMAS!

- Nenukreipkite lazerio spindulio j žmones arba gyvūnus.

- Nežiūrėkite i lazerio spinduli. - Spindulio sklidimo kelyje negali būti jokių optinių instrumentų.

Šis matavimo įtaisas generuoja lazerinę spinduliuotę, kuri gali akinti žmones.

NURODYMAS

Pristatant akumuliatorius yra ikrautas tik šiek tiek. Prieš naudodami pirmą kartą visiškai ikraukite akumuliatorių. Svarbiausi valdymo veiksmai paaiškinti paveikslėliais šios instrukcijos gale. Žr. nuo 124 psl.

Prietaiso ijungimas ir išjungimas 124

Matavimo vienetu nustatymas 126

Atskaitos taško parinkimas 128

Matavimo režimo nustatymas 130

Ilgio matavimas 132

Nuolatinis matavimas 134

Garso signalo ijungimas ir isjungimas 136

Apšvietimo jungimas / išjungimas.... 138

Tikslumo tikrinimas 140

108

513.091 ADM30 smart.book Seite 109 Donnerstag, 2 April 2021 9:36 21

It

ADM 30 smart

Tikslumo tikrinimas

Siekiant užtikrinti nuolatinį tikslumą, rekomenduojama prietaisaą reguliariai tikrinti.

Jei tikslumas néra leistiname nuokrypio diapazone, reikia perduoti prietaisą gamintojo igaliotoms klientu aptarnavimo dirbtuvėms.

Prietaiso derinimo darbus patikėkite atlikti tik autorizuotiems specialistams.

Kokių veiksmų reikia imtis tikrinant tikslumą, parodyta paveikslėliuose šios instrukcijos gale.

Žr. nuo 140 psl.

Techninė ir profilaktinė priežiūra

Atkreipkite dėmesį j tokias nuorodas:

• Su matavimo įtaisu elkitės atsargiai ir saugokite jį nuo smūgių, vibracijos, ekstremalios temperatūros.
  – Nelieskite pirštais priémimo lešio.
  – Valykite tik minkšta, sausa šluoste.
• Matavimo itaiso niekada nenardinkite [ vanden] ar kitus skysčius.
• Matavimo įtaisą laikykite sausoje vietoje.

- Matavimo įtaisą remontuoti patikėkite tik kvalifikuotam personalui, kuris turi naudoti originalias atsargines dalis.

Taip užtikrinama, kad matavimo įtaisas išliks saugus.

Nurodymai utilizuoti

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Žaliavų regeneracija vietoje atliekų utilizavimo. Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui.

Kad būtu galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

513.091 ADM30 smart.book Seite 110 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

It

ISPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugnį arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Tik ES šalyse:

Pagal 2006/66/EB direktyvą sugadintus arba sunaudotus akumuliatorius reikia pakartotinai panaudoti.

NURODYMAS

Informaciją apie utilizavimo galimybes jums suteiks pardavėjas!

110
