ADM 30 smart - Afstandsmåler Flex - Gratis brugsanvisning og manual

Produkttype	Laserafstandsmåler
Mærke	Flex
Model	ADM 30 smart
Laserklasse	2
Bølgelængde	670 nm
Måleområde	0,03 til 30 m
Præcision	± 3 mm
Strømforsyning	Li-Polymer batteri 180 mAh/3,7 V
Vægt	0,38 kg
Opladning	USB (stik og kabel medfølger)
Driftstemperatur	0 °C til 40 °C
Opbevaringstemperatur	-20 °C til 60 °C
Maks. antal målinger	3000
Funktioner	Længdemåling, højdemåling, afvigelser, arealer, kontinuerlig måling
Skærm	Integreret display
Lydsignal	Ja, kan aktiveres/deaktiveres
Belysning	Ja, kan aktiveres/deaktiveres
Referencepunkt	Justerbart
Måleenhed	Justerbar (m, ft, in, osv.)
Rengøring	Blød, tør klud
Sikkerhed	Ret ikke strålen mod øjnene
Reparation	Overlad til autoriseret værksted, originale reservedele
Bortskaffelse	Recirkulering i henhold til EU-direktiv, må ikke smides i husholdningsaffald

Ofte stillede spørgsmål - ADM 30 smart Flex

Hvordan tænder og slukker jeg afstandsmåleren ADM 30 smart?

For at tænde enheden trykkes på tasten ON. For at slukke trykkes på tasten C/OFF. Enheden slukker også automatisk efter en periode med inaktivitet.

Hvordan oplader jeg batteriet til Flex ADM 30 smart?

Tilslut det medfølgende USB-kabel til USB-opladningsstikket på enheden, og sæt den anden ende i en standard USB-lader. Li-Polymer batteriet på 180 mAh oplades fuldstændigt på få timer. Det anbefales at oplade batteriet helt før første brug.

Hvad er den maksimale målerækkevidde?

Måleområdet er 0,03 til 30 meter. Under ugunstige forhold (stærk sol, reflekterende overflader) kan rækkevidden reduceres. Brug af en valgfri lasermåltavle anbefales for at forbedre præcisionen.

Hvordan kontrollerer jeg præcisionen af min afstandsmåler?

Det anbefales at kontrollere præcisionen regelmæssigt. Fremgangsmåden er beskrevet fra side 140 i vejledningen. Hvis præcisionen er uden for tolerancerne, skal enheden afleveres til et autoriseret serviceværksted godkendt af producenten.

Hvad gør jeg, hvis enheden ikke tænder?

Kontrollér først, at batteriet er opladet. Tilslut USB-laderen og vent et par minutter. Hvis enheden stadig ikke tænder, skal du kontakte et autoriseret serviceværksted.

Kan jeg bruge enheden på en stige?

Ja, men sørg for at have en stabil holdning og opretholde balancen. Undgå unormale stillinger og sikr din stige. Afstandsmåleren er let (0,38 kg) og nem at håndtere.

Hvordan rengør jeg linsen og enheden?

Brug en blød, tør klud til at rengøre ydersiden. Rør ikke ved modtagerlinsen med fingrene. Brug aldrig væsker eller slibende midler.

Er enheden vandtæt?

Nej, afstandsmåleren ADM 30 smart er ikke vandtæt. Nedsænk den aldrig i vand eller andre væsker. Opbevar den et tørt sted.

Hvordan ændrer jeg måleenheden?

Se side 126 i vejledningen. Brug tasten mode til at gennemgå mulighederne og vælg den ønskede enhed (meter, fod, tommer osv.).

Hvad gør jeg ved fejl?

Forsøg ikke at reparere enheden selv. Overlad den udelukkende til specialiseret og kvalificeret personale med originale reservedele. Kontakt et værksted godkendt af producenten.

BRUGSANVISNING ADM 30 smart Flex

Sikkerhedsanvisninger 45
Mærkning på instrumentet 45
Oversigt 47
Tekniske data 47
Brugsanvisning 48
Kontrol af nøjagtigheden 49
Vedligeholdelse og pleje 49
Bortskaffelse 49

Sikkerhedsanvisninger

ADVARSEL!

Læs alle sikkerhedsregler og anvisninger, så du kan arbejde sikkert og risikofrit med måleværktøjet. Opbevar venligst alle sikkerhedsregler og anvisninger til senere brug.

Mærkning på instrumentet

Læs betjeningsvejledningen inden ibrugtagning!

LASER RADIATION

DO NOT STARE INTO BEAM

Undgå at se ind i strålen.

Produkt i laserklasse 2

Maksimal udgangseffekt P ≤ 1 mW

Bølgelængde λ=670 nm

EN 60825-1:2015-07

Laserklassificering

Instrumentet svarer til laserklasse 2, baseret på standard IEC 825-1/EN 60825.

513.091 ADM30 smart.book Seite 46 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

da

Bestemmelsesmæssig brug

Dette måleværktøj er beregnet til erhvervsmæssig brug inden for industri og håndværk. En laserafstandsmåler er beregnet til måling af længder, højder og afstande samt til bestemmelse af arealer.

Laserafstandsmåler

– Laserstrålen må aldrig rettes mod personer eller dyr; pas på ikke selv at komme til at se direkte ind i laserstrålen. Dette måleværktøj frembringer laserstråling, som kan blænde personer.
– Få altid instrumentet repareret af kvalificerede fagfolk og kun med originale dele. Det er en garanti for, at instrumentets sikkerhed opretholdes.
– Børn må aldrig bruge instrumentet uden opsyn. Du kan ved en fejl komme til at blænde andre personer.
- Arbejd aldrig med instrumentet i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Måleværktøjet kan give gnister, der kan antænde støvet eller dampene.
– Hvis der anvendes andre end disse anførte betjenings- eller justeringsindretninger eller andre metoder, kan det medføre farlig stråleeksponering.

• Det er forbudt at sætte sikkerhedsanordninger ud af funktion eller at fjerne henvisnings- og advarselsskilte.
• Før instrumentet tages i brug, skal det undersøges for synlige skader. Instrumenter, der er beskadiget, må ikke tages i brug.
• Ved anvendelse af stiger bør akavede stillinger undgås. Sørg for at have et sikkert fodfæste, og hold balancen.

513.091 ADM30 smart.book Seite 47 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

da

ADM 30 smart

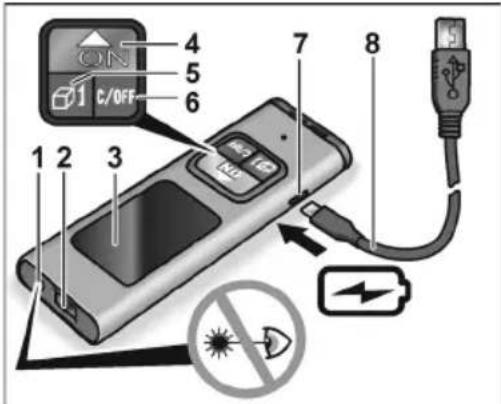

Oversigt

ON C/OFF 1 2 3 7 8 1 5 6

1 Laserudgangsvindue
2 Modtagerlinse
3 Display
4 Tænd-knap/Måleknap/Mode
5 Mode-knap
6 Sluk-knap
7 USB-ladebøsning
8 USB-ladekabel

Tekniske data

Laserafstandsmåler ADM 30 smart

Nøjagtighed * ± 3 mm

Enkeltmålinger (antal) ≤ 3000

513.091 ADM30 smart.book Seite 48 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

da

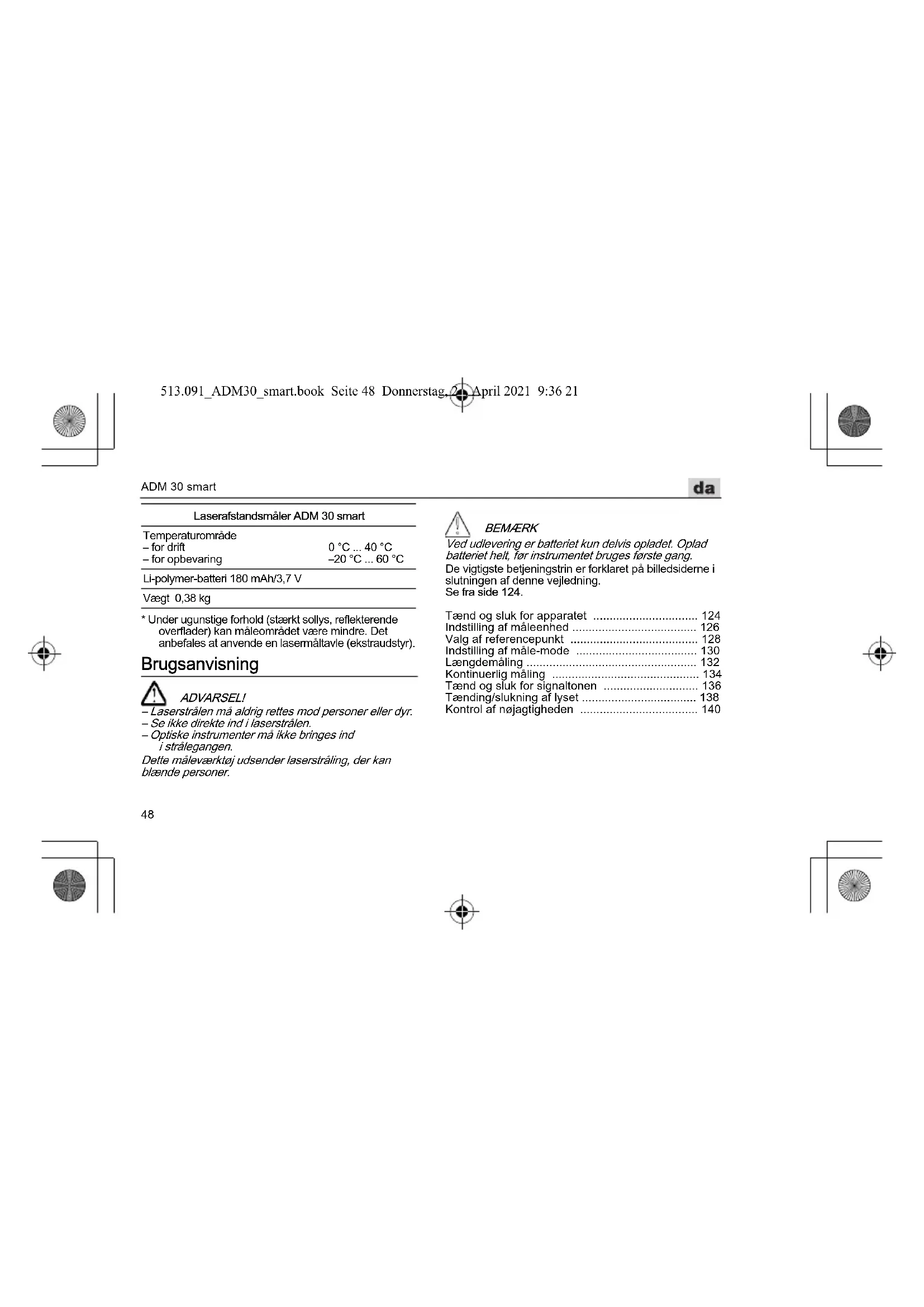

Laserafstandsmåler ADM 30 smart

Temperaturområde
– for drift	0 °C ... 40 °C
– for opbevaring	-20 °C ... 60 °C

Li-polymer-batteri 180 mAh/3.7 V

Vægt 0,38 kg

* Under ugunstige forhold (stærkt sollys, reflekterende overflader) kan måleområdet være mindre. Det anbefales at anvende en lasermåltavle (ekstraudstyr).

Brugsanvisning

ADVARSEL!

– Laserstrålen må aldrig rettes mod personer eller dyr.

- Se ikke direkte ind i laserstrålen.

- Optiske instrumenter må ikke bringes ind i strålegangen.

Dette måleværktøj udsender laserstråling, der kan blænde personer.

BEMAERK

Ved udlevering er batteriet kun delvis opladet. Oplad batteriet helt, før instrumentet bruges første gang. De vigtigste betjeningstrin er forklaret på billedsiderne i slutningen af denne vejledning. Se fra side 124.

Tænd og sluk for apparatet 124

Indstilling af måleenhed 126

Valg af referencepunkt 128

Indstilling af måle-mode 130

Længdemåling 132

Tænd og sluk for signaltonen 136

Tænding/slukning af lyset 138

Kontrol af nøjagtigheden 140

513.091 ADM30 smart.book Seite 49 Donnerstag, 2 April 2021 9:36 21

April 2021 9:36 21

da

ADM 30 smart

Kontrol af nøjagtigheden

Det anbefales at kontrollere instrumentet regelmæssigt, for at kunne overholde nøjagtigheden permanent. Hvis nøjagtigheden afviger fra det tilladelige toleranceområde, skal instrumentet indleveres til et kundeværksted, der er autoriseret af producenten.

Justeringer på instrumentet må udelukkende udføres af en autoriseret fagmand.

De nødvendige trin for kontrol af nøjagtigheden er forklaret i slutningen af denne vejledning på billedsiderne.

Se fra side 140.

Vedligeholdelse og pleje

Overhold følgende anvisninger:

• Behandl måleværktøjet forsigtigt og beskyt det mod stød, vibrationer og ekstreme temperaturer.
• Modtagerlinsen må ikke berøres med fingrene.
• Brug kun en blød, tør klud til rengøring.
• Dyp aldrig måleværktøjet i vand eller andre væsker.
• Opbevar måleværktøjet på et tørt sted.

- Få altid måleværktøjet repareret af kvalificerede fagfolk og kun med originale dele.

Det er en garanti for, at måleværktøjets sikkerhed er givet.

Bortskaffelseshenvisninger

Kun for EU-lande:

Elværktøj må ikke bortskaffes sammen med husholdningsaffaldet!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Materialegenvinding i stedet for bortskaffelse af affald.

Instrumentet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

513.091 ADM30 smart.book Seite 50 Donnerstag, 2 April 2021 9:36 21

ADM 30 smart

da

ADVARSEL!

husholdningsaffald, forbrændes eller kastes ud i vand. Udtjente batterier må ikke åbnes.

Kun for EU-lande:

bortskaffelsesmuligheder!

50
